A.SHOW T

3.200K LED Tungsten – Blanc puissant

200W
11.000lm flux lumineux
IRC / TLCI 98
IP66 à l’intérieur/à l’extérieur
5 ans de garantie

1

La fixation

Version Tungsten

Qu’il s’agisse d’architecture, de parcs d’attractions ou de bateaux de croisière, l’A.SHOW T convainc dans tous les domaines d’application par une luminosité supplémentaire et une qualité de lumière blanche. Le projecteur impressionne par sa lumière homogène et se présente comme l’alternative parfaite et économe en énergie aux projecteurs halogènes conventionnels de 1 000 W.

Blanc parfait

La LED centrale de 200W blanc chaud avec une température de couleur de 3.200 Kelvin et une durée de vie de 50.000 heures produit un énorme flux lumineux de 11.000lm.
Les couleurs et les tons de la peau sont reproduits naturellement et sans altération grâce au rendu des couleurs extrêmement élevé de IRC/Ra 98 et TLCI 98, ce qui fait de l’A.SHOW T l’outil parfait pour les foires commerciales, le théâtre, la diffusion et le cinéma.

2

Rapide et facile. Le changement de lentille

Code de la lentille

Un code de lettres sur la bague de la lentille garantit une identification rapide de l’angle du faisceau une fois installé.

LENTILLES / R.LOK

Grâce à la technologie ROXX® R.LOK spécialement développée et brevetée, les lentilles peuvent être changées facilement et rapidement. L’angle du faisceau peut ainsi être réglé confortablement, que ce soit à partir de 24°, 36°, 54° ou des lentilles elliptiques 21°x27° et 22°x57°. La rotation de la fente sur 360° permet également d’aligner les lentilles elliptiques en continu. Un dispositif antivol intégré protège contre le retrait non autorisé de la lentille.

R.KEY

Le réglage de l’inclinaison et le retrait du phare sont protégés contre les abus par la clé ROXX® R.KEY (outil spécial).

R.KEY

Le réglage de l’inclinaison et le retrait de la lampe frontale sont protégés contre toute utilisation abusive par la clé ROXX® R.KEY (outil spécial).

3

Installation

Panneau de connexion PG

Pour une installation individuelle et pratique des projecteurs, les entrées d’alimentation, ainsi que les entrées et sorties DMX et 0-10V sont réalisées via un passe-câble avec presse-étoupe PG et un bornier Phoenix.

DMX / 0-10V / RDM

Le projecteur peut être intégré à une ligne DMX câblée via deux connecteurs PG certifiés IP66 et communique également via une communication RDM bidirectionnelle. De plus, une connexion 0-10V est disponible pour soit réguler l’intensité lumineuse du luminaire via un gradateur 0-10V, soit pour connecter le luminaire à un contact d’alarme tel qu’un interrupteur mural ou un centre d’appel d’urgence.

4

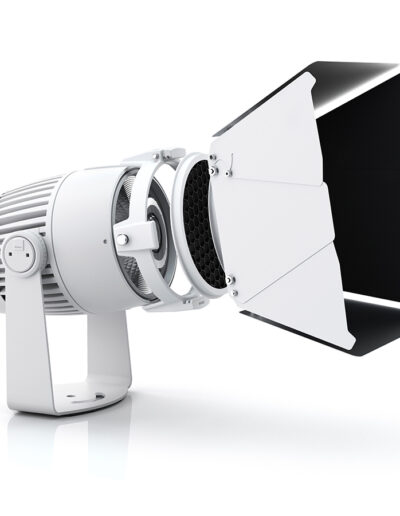

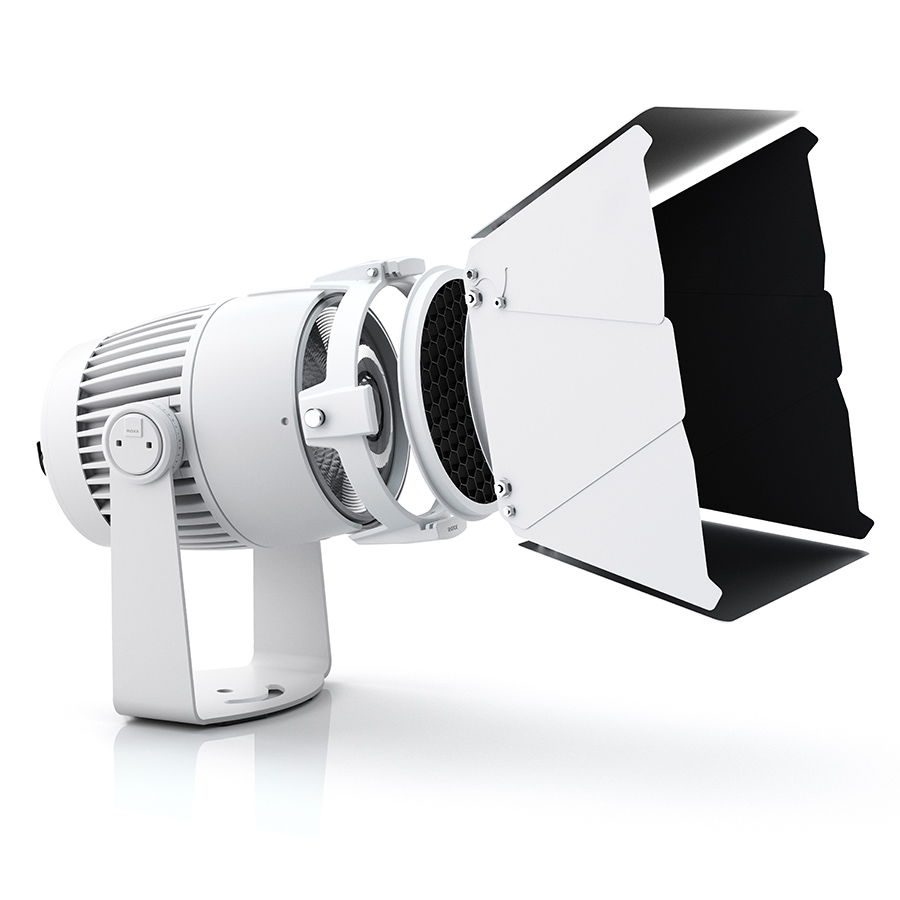

Ultra flexible. Les accessoires

Accessory Holder

Le design discret de l’A.SHOW en fait le projecteur idéal, même lorsqu’une apparence élégante est indispensable. C’est pourquoi nous avons mis l’accent sur détails techniques discrets – par exemple, le porte-accessory Holder n’est placé sur le luminaire que lorsque cela est nécessaire.n le projecteur que lorsque c’est nécessaire.

Volet

Un volet rotatif à 8 positions sur 360° est disponible pour un contrôle optimal du faisceau.

Honeycomb

Un Honeycomb est disponible pour limiter la lumière parasite et les réflexions latérales.

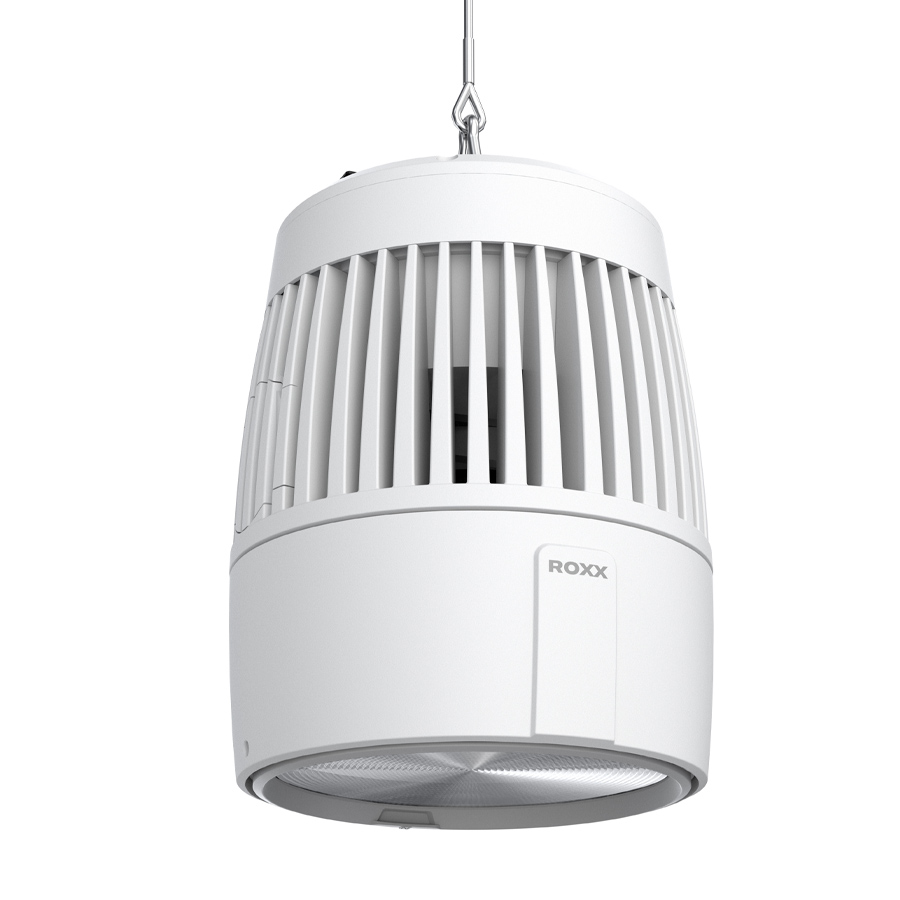

Hängeleuchte

L’A.SHOW permet également de créer un langage de conception uniforme en tant que projecteur suspendu. Pour cela, la poignée est retirée et les points de fixation sont simplement fermés avec le c. aps fourni. C’est élégant, n’est-ce pas ?

Full Anti-Glare Shield

Le bouclier anti-lames intégral élimine la vue de la LED et réduit ainsi l’éblouissement et la lumière parasite à un minimum.

5

Électronique et logiciels

Gradation haute résolution

La technologie 16 bits appliquée permet la plus haute résolution du comportement de gradation. Gradation continue jusqu’à t o zéro sans sauts visibles est garanti.

Courbes de gradation

Quatre courbes de gradation sélectionnables avec une réponse réglable sont également disponibles.

Sans scintillement

Six fréquences PWM réglables jusqu’à 25 kHz garantissent une image de la caméra sans scintillement, même lors d’enregistrements à grande vitesse.

Minuterie

Grâce à la fonction de minuterie interne, le mode autonome peut être activé et désactivé en toute commodité. après avoir allumé le projecteur, sans avoir besoin d’une commande externe. Simultanément, la fonction de minuterie est disponible par câble ainsi que par DMX sans fil pour un fonctionnement maître et esclave.

6

Toujours bien protégé

LES PRODUITS ^ROXX® sont conçus pour une utilisation permanente à l’extérieur et sont dotés d’une protection supplémentaire contre la corrosion (C5-M) et d’une protection renforcée contre la corrosion. et d’une protection IP66 renforcée ce qui de l’appareil, fournissant ainsi l’extra pour un plus grand nombre d’applications. En plus de l’architecture ou des parcs d’attractions Même les installations fixes situées dans des zones côtières ou offshore fortement exposées au sel peuvent être mises en œuvre de manière fiable sur de longues périodes.

7

Convivialité jusque dans les moindres détails

L’écran OLED assure une configuration rapide des phares. Les touches rétroéclairées et tactiles permettent une navigation sûre même dans un environnement sombre. Une installation pratique du projecteur au-dessus de la tête peut être réalisée grâce à l’a… Fonction de retournement automatique de l’écran.

Version Tungsten

Lumière blanche avec une température de couleur fixe de 3.200Kelvin.

IP 66

Le luminaire est entièrement protégé contre la poussière et les jets d’eau puissants provenant de n’importe quelle direction.

Angle multiple

Angles de faisceau multiples grâce aux lentilles optionnelles.

5 ans de garantie

Une garantie complète de cinq ans assure des performances fiables et une tranquillité d’esprit à long terme dans les environnements exigeants.

Revêtement C5-M

Protection accrue contre la corrosion pour une installation fixe près de la côte et en mer sans hésitation.

Courbes de gradation

Quatre courbes de gradation à haute résolution et une réponse de gradation réglable pour s’adapter à l’application respective.

Sans scintillement

Six fréquences PWM sélectionnables jusqu’à 25kHz garantissent un fonctionnement sans scintillement devant la caméra, même lors d’enregistrements à grande vitesse.

Funktion Quicklight

La fonction Quick-light permet d’accéder directement au gradateur et au CCT pour une utilisation facile et rapide lors du réglage des lumières.

Solution verte

La longue durée de vie de la LED et la grande économie d’énergie rendent ce produit particulièrement respectueux de l’environnement.

Minuterie

Grâce à la fonction de minuterie interne, les modes autonomes des appareils peuvent être facilement activés et désactivés après la mise en marche de l’appareil, sans qu’il soit nécessaire d’utiliser un contrôleur externe.

Écran OLED

Écran OLED avec quatre touches tactiles, rétroéclairage et fonction de retournement automatique pour une configuration facile.

Maître et esclave

Une fois que le projecteur est réglé sur « maître » et sur la première position de la chaîne, il contrôle les unités « esclaves » suivantes.

Activation RDM

La gestion à distance des appareils permet une communication bidirectionnelle sur le réseau DMX, pour la programmation externe et les fonctions de contrôle.

Ventilateur à température contrôlée

Ventilateur à température contrôlée pour un fonctionnement optimisé et silencieux.

Technologie 16 bits

Technologie 16 bits pour un mélange de couleurs haute résolution et un comportement de gradation ultra-fluide.

Intertek

Outre la conformité du produit pour le marché européen, ce produit est également certifié ETL et répond aux normes et exigences de sécurité pour l’Amérique du Nord.

Données techniques

Photometrics

Durée de vie prévue des LED	50 000 heures
Source de lumière	1x200W Tungsten
Type de système optique	réflecteur + plaques de lentilles interchangeables
Fréquence PWM des LED	sélectionnable 800Hz, 1200Hz, 2000Hz, 3600Hz, 12kHz, 25kHz
Angles du faisceau (50%)
	24° (avec une lentille étroite)
	36° (avec Medium Lens)
	54° (avec une lentille Wide)
	21°x27° (avec la lentille Elliptical Narrow Lens)
	22°x57° (avec la lentille Wide Lens)
Angles de champ maximum (10%)
	38° (avec la lentille Narrow Lens)
	69° (avec la lentille de fresnel Medium)
	85° (avec une lentille composée large)
	41°x51° (avec une lentille Elliptical Narrow Lens)
	48°x82° (avec une lentille Wide Lens)
Plage de température de couleur	fixe 3.200K
IRC / Ra	98
TLCI	98
TM-30-15	Rf 95 / Rg 102
Efficacité	49,87 lm/W
Flux lumineux	10,743 lm
éclairement Lux @ 5m Narrow Lens (lentille étroite)	1,664 lx
éclairement Lux @ 5m (lentille moyenne)	615 lx
Éclairement Lux @ 5m (lentille large)	355 lx
Éclairement Lux @ 5m (Elliptical Narrow Lens)	1,120 lx
Éclairement Lux @ 5m (lentille Elliptical Wide Lens)	550 lx

Dimensions et poids

Classe IP	IP66
Classe Corrison	C5-M (ISO 12944)
Matériau du corps	Aluminium moulé sous pression
Matériau des lentilles	Verre trempé à l’avant
Dimensions nettes (l x h x p)	231 x 311 x 258 mm
Hauteur de la tête physique	339 mm
Dimensions nettes en pouces	9,1 x 12,2 x 10,2 pouces
Poids net	5,7 kg (12,6 lbs)
Inclinaison	360°
Système de verrouillage de l’inclinaison	Système de verrouillage sécurisé grâce à l’outil spécial R.LOK (en option), indicateur d’angle

Données électriques

Alimentation en courant alternatif, max.	90 – 305 V 50/60Hz
Puissance AC, nominale	100 – 277 V 50/60Hz
Protection électrique	Protection contre les surcharges avec récupération automatique
Courant d’appel maximum	50A
Consommation électrique maximale	220W
Consommation électrique typique	190W
Puissance maximale @ 100 V	8A
Puissance maximale @ 230 V	8A
Facteur de puissance	0,95 PF (230 V)
Bloc d’alimentation	Mode de commutation électronique intégré à auto-rangement
Liaison électrique	4 unités @ 120 V ; 8 unités @ 230 V

Fonctionnement et contrôleur

Fonctions DMX	Dimmer, Dimmer Fine, Shutter, Duration, Device Settings
Canaux DMX	1 CANAL, 2 CANAUX, 3 CANAUX, 4 CANAUX
Modes DMX	4
Protocole	CRMX optionnel
	USITT DMX512A
	RDM ANSI E1.20
	Bluetooth en option
Réglage et adressage	Affichage graphique OLED / 4 commandes
	RDM ANSI E1.20
Mode autonome	Couleur rapide, minuterie
DMX sans fil	Lumenradio avec RDM (en option)
indicateur	Affichage graphique OLED
commandes	4 commandes tactiles rétroéclairées
Strobe	0-20Hz
DMX & 0-10 V I/O	passage de câble par connexion PG IP66, y compris bloc terminal de type Phoenix
Entrée d’alimentation	passe-câble à travers la connexion PG classée IP66, y compris le bornier de type Phoenix

Installation

Point de montage	trou M12 centré
Orientation	Tous
Possibilités de Rigging	Suspension ou montage au plafond / suspendu (capuchons de stores suspendus inclus).
Caractéristiques de sécurité	support arrière pour le câble de sécurité
Distance minimale des matériaux inflammables	0,3 mètres (11,8 pouces)

Caractéristiques thermiques

Refroidissement	Actif, Air pulsé, Régulation de la température
Humidité (max.)	95%
Plage de température, fonctionnement	De -20°C à 45°C
Plage de température, démarrage	De -20°C à 50°C
Plage de température, stockage	De -20°C à 80°C
Protection thermique	Protection automatique contre la surchauffe

Inclus / Facultatif

Éléments inclus	2x bouchons de radiateur pour l’installation suspendue
	Câble d’alimentation de 2 m
Accessoires optionnels	Plaques pour lentilles multiples (circulaires et elliptiques), adaptateur pour accessoires, volet 8 faces, Honey comb, Full Anti-Glare Shield, Gel-Frame, R.KEY
Options de couleur	Blanc – RAL 9010 (Standard)
	Noir – RAL 9004
	Couleur personnalisée – tout RAL

Conformité

CE – 2014/30/EU : Directive CEM

EN 55103-2

EN 55015

EN 61547

EN 61000-3-2

EN 61000-3-3

EN 55032

CE – 2014/35/EU : Directive basse tension

EN 60598-1

EN 60598-2-17

EN 62471

EN 60529

Directive RoHS2

2011/65/EU

ETL C/US

FCC

UKCA

Numéro de commande

A.SHOW	Code
A.SHOW T Noir	11302001
A.SHOW T White	11302002
A.SHOW T Custom	11302003
A.SHOW FC Noir	11302101
A.SHOW FC Blanc	11302102
A.SHOW FC Custom	11302103
A.SHOW TW+ Noir	11302201
A.SHOW TW+ Blanc	11302202
A.SHOW TW+ Custom	11302203
A.SHOW D Noir	11302301
A.SHOW D White	11302302
A.SHOW D Custom	11302303

Accessoires	Code
A.SHOW Lens Narrow (gris)	11307001
A.SHOW Lens Medium (gris)	11307101
A.SHOW Lens Wide (gris)	11307201
A.SHOW Lens Elliptical Narrow (gris)	11307301
A.SHOW Lens Elliptical Wide (gris)	11307401
A.SHOW Accessory Holder (blanc)	11907402
A.SHOW volet (blanc)	11907502
A.SHOW Honeycomb	11907602
A.SHOW Cadre en gel (noir)	11907701
Omega Bracket ST (noir)	90900002
A.SHOW Full Anti-Glare Shield (blanc)	11308402
SHOW Full Anti-Glare Shield (personnalisé)	11308403
R.KEY	90900004
