STROBOSCOPE/CLIGNOTEMENT HYBRIDE À HAUTE PUISSANCE ET ADAPTABLE AUX PIXELS
Après le succès des œillères LED CLUSTER, ROXX a encore élargi la famille CLUSTER avec l’introduction du S2. Le S2 est un stroboscope et un washlight perfectionnés à mappage de pixels qui combinent deux effets complémentaires en un seul appareil, conçu pour des applications extrêmement puissantes et polyvalentes. Grâce au mécanisme de cluster avancé et sans outil, le ROXX S2 peut être combiné avec tous les produits de la série CLUSTER pour offrir aux concepteurs d’éclairage de nouvelles possibilités créatives dans des configurations horizontales et verticales et convient aux petites et grandes salles et aux stades.
Vous êtes actuellement en train de consulter le contenu d'un espace réservé de YouTube. Pour accéder au contenu réel, cliquez sur le bouton ci-dessous. Veuillez noter que ce faisant, des données seront partagées avec des providers tiers. Plus d'informations
- Stroboscope/Washlight hybride haute puissance avec mappage des pixels
- Le stroboscope central reproduit l’aspect traditionnel d’un stroboscope à ampoule au xénon
- Mélange complet des couleurs et Tunable White avec un IRC élevé
- Quatre lignes stroboscopiques supplémentaires créent des effets uniques et apportent un
aux applications de stroboscope haute puissance - Grand nombre de motifs intégrés
- Indice de protection IP65 pour une utilisation en intérieur et en extérieur
CLUSTER S2 propose un grand nombre de modèles intégrés et offre aux utilisateurs un moyen simple et rapide de créer des effets époustouflants lorsqu’un serveur de médias n’est pas disponible ou que l’installation nécessite une solution rapide.
ROXX propose également une large gamme de filtres accessoires magnétiques et faciles à appliquer. Le filtre Blackface est particulièrement utile dans les applications TV, car il permet aux appareils de disparaître visuellement dans la scénographie lorsqu’ils sont éteints. Les deux filtres elliptiques façonnent le faisceau lumineux verticalement ou horizontalement avec un effet givré, offrant à l’utilisateur encore plus de possibilités d’effets. ROXX CLUSTER S2 offre une protection IP65, ce qui garantit son utilisation idéale dans les applications extérieures.
CONCEPT LUMINEUX – CLUSTER S2
Ligne centrale stroboscopique haute puissance
Panneaux RVB
Lignes stroboscopiques uniques à haute puissance
CLUSTER S2 – CARACTÉRISTIQUES
Grâce à notre système ROXX CLUSTER et à l’espacement régulier des lignes de LED, on peut créer des effets continus sur plusieurs modules. Comme ça, les modules se fondent en un seul grand ensemble, que ce soit à l’horizontale ou à la verticale.
Les 4 lignes stroboscopiques individuelles et fines peuvent aussi servir à afficher des chiffres, des lettres et des graphiques.

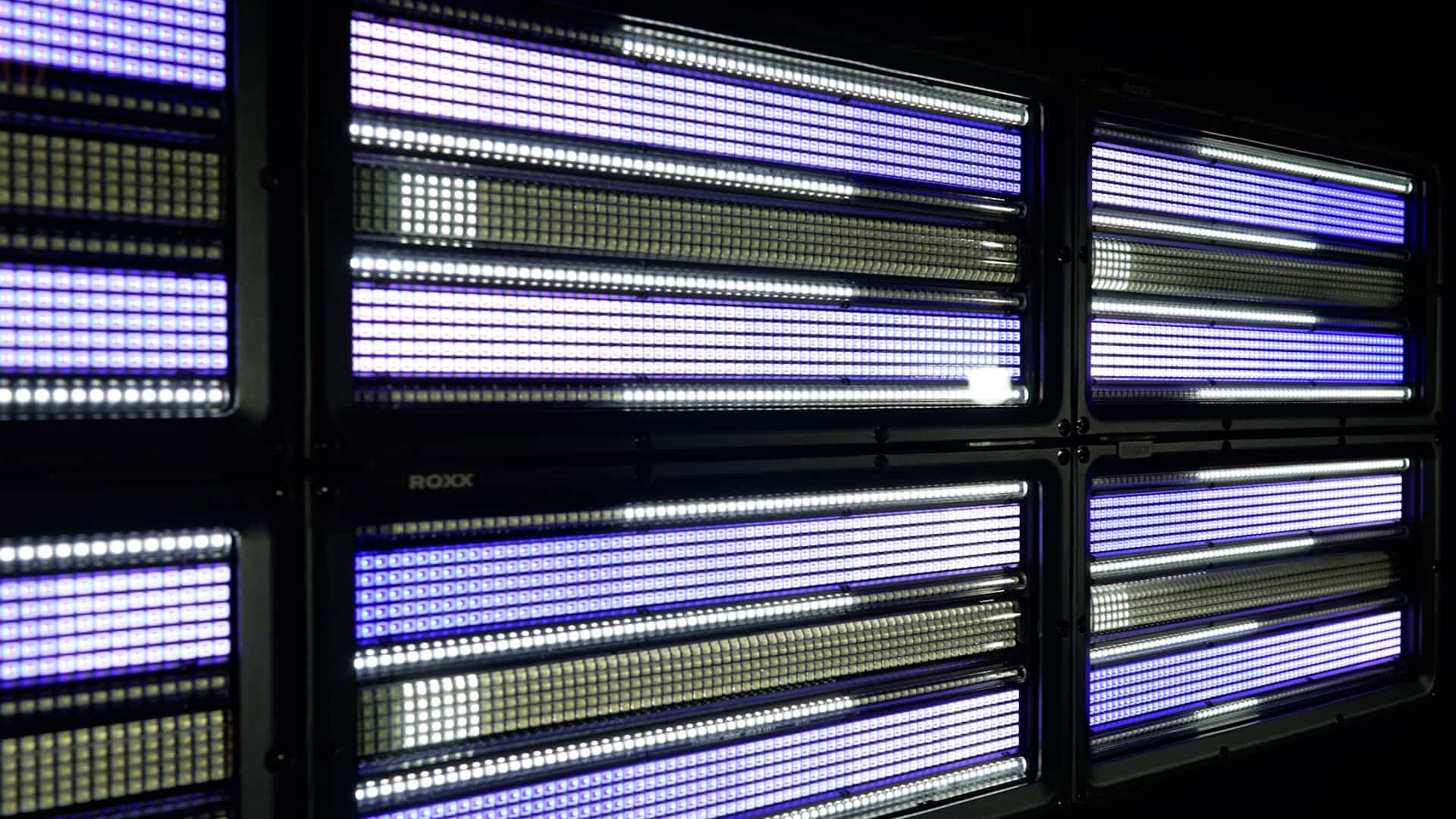

CLUSTER S2 – MONTAGE
Il existe plusieurs options de fixation : les fixations Camlock sur le dessus et à l’arrière permettent d’utiliser des Omega Brackets, les yokes peuvent être fixés aux points de fixation M12 sur tous les côtés, ou encore le système interne C-Lok peut être utilisé pour une interconnexion sans soudure. Les aimants Pre-Link situés sur le dessus et sur le côté aident à aligner les projecteurs et permettent un verrouillage sécurisé d’une seule main .
Un Rigging Bracket spécialement conçu permet de relier plusieurs projecteurs Blinders sans discontinuité, pour éviter les espaces vides dus au contreventement de la structure en treillis grâce à des positions de fixation variables et coulissantes.
CLUSTER support de gréement
En continu gréement à traverscoulissant de montage positions
CLUSTER Réseau de lignes
Donne une nouvelle dimension à ta conception d’éclairage grâce au kit CLUSTER Line Array, conçu par des experts pour exploiter tout le potentiel de tes projecteurs CLUSTER en les transformant en un système line array haute performance, similaire à une installation de sonorisation professionnelle. Cet accessoire à la pointe de la technologie offre une flexibilité et une stabilité exceptionnelles, pouvant accueillir jusqu’à 16 unités CLUSTER B4 ou 22 projecteurs CLUSTER B2 ou S2 pour des configurations d’éclairage polyvalentes.
Conçu pour allier précision et adaptabilité, le kit CLUSTER Line Array te permet d’obtenir une précision inégalée dans l’orientation de l’éclairage, ce qui le rend parfait pour les concerts, les représentations théâtrales et tout événement nécessitant des solutions d’éclairage dynamiques et percutantes.
Inclinaison Échelle
Plusieurs points de fixation :
- 3 fixations Camlock avec adaptateurs à ¼ de tour
- 3 x M 12 mm / ½
- 1 raccord TV
Grâce à son mécanisme de regroupement innovant et sans outil, le ROXX S2 peut être combiné avec tous les produits de la série CLUSTER pour offrir aux concepteurs lumière de nouvelles possibilités créatives dans des configurations Horizontal et Vertical. Il convient aussi bien aux petites salles qu’aux grands stades.
(L’image montre un accessoire (plaque de base) provenant de fournisseurs tiers, que nous ne proposons pas à la vente)
CLUSTER S2 – ACCESSOIRES
ROXX propose également une large gamme de filtres accessoires magnétiques et faciles à installer. Le filtre Smoked Clear est particulièrement utile pour les applications télévisuelles, car il permet aux appareils de se fondre visuellement dans le décor lorsqu’ils sont éteints. Les deux filtres elliptiques modulent le faisceau lumineux à la verticale ou à l’horizontale avec un effet givré, offrant ainsi à l’utilisateur encore plus de possibilités d’effets.
- Cadre FX
- Filtre FX Smoked Clear
- Filtre FX elliptique Horizontal
- Filtre FX elliptique Vertical
Vous êtes actuellement en train de consulter le contenu d'un espace réservé de YouTube. Pour accéder au contenu réel, cliquez sur le bouton ci-dessous. Veuillez noter que ce faisant, des données seront partagées avec des providers tiers. Plus d'informations
CLUSTER S2
Données photométriques
| Durée de vie prévue des LED | 50 000 heures |
| Source de lumière | 612x LED CW (7000K), 680x LED RGB |
| Type de système optique | lentille native, elliptique |
| Fréquence PWM des LED | sélectionnable 800Hz, 1.200Hz, 2.000Hz, 3.600Hz, 12kHz, 25kHz |
| Angles de faisceau @ Plein (50%) | 66° |
| Angles de champ maximum @ Plein (10%) | 108° |
| Plage de température de couleur | 2000-10.000K |
| IRC/Ra à pleine capacité | 88 |
| Efficacité à pleine puissance (max) | 48,07 lm/W |
| Flux lumineux à pleine puissance | 57.750 lm (1200W) |
| Flux lumineux à pleine puissance (mode d’éclairage) | 14.807lm (305W) |
| Flux lumineux au centre du stroboscope (mode Boost) | 70.661lm (1135W) |
| Flux lumineux @ 4x stroboscopes simples (mode Boost) | 35.582lm (982W) |
| Flux lumineux @ 2x panneaux RGP (mode Boost) | 22.685lm (853W) |
| Flux lumineux au centre du stroboscope (mode d’éclairage) | 20.260lm (300W) |
| Flux lumineux @ 4x stroboscopes simples (mode d’éclairage) | 14.480lm (300W) |
| Flux lumineux @ 2x panneaux RGP (mode illumination) | 7.920lm (300W) |
| Éclairement Lux @ 3m / 9,84ft (@ Plein) | 4460lx / 414fcd |
| Éclairement Lux @ 3m / 9,84ft (@ stroboscope central) | 3500lx / 325fcd |
| Éclairement Lux @ 3m / 9,84ft (@ 4x Single Strobes) | 2560lx / 238fcd |
| Éclairement Lux @ 3m / 9,84ft (@ stroboscope central + 4x stroboscopes simples) | 4045lx / 376fcd |
| Éclairement Lux @ 3m / 9,84ft (@ 2x RGB Panels) | 1075lx / 100fcd |
Dimensions et poids
| Classe IP | IP65 |
| Classe IK | IK08 |
| Matériau du corps | Aluminium, Nylon |
| Lens matériau | Façade en verre trempé |
| Dimensions nettes sans Yoke (l x h x p) | 400 x 200 x 191 mm |
| Dimensions nettes en pouces | 15,75 x 7,87 x 7,52 pouces |
| Poids net ( Yoke inclus) | 12,6 kg (27,78lbs) |
| Inclinaison | 360° |
| Système de verrouillage de l’inclinaison | Système de verrouillage avec denture et indicateur d’angle |
Données électriques
| Puissance AC, max | 90 – 285V 50/60Hz |
| Puissance AC, nominale | 100 – 240V 50/60Hz |
| Protection électrique | Protection contre les surcharges avec récupération automatique |
| Consommation électrique maximale | 1250W |
| Consommation électrique constante (mode d’éclairage) | 320W |
| Puissance de sortie max. | 6,24 A à 230 V / 6,14 A à 120 V |
| Liaison de puissance @ Consommation de puissance maximale (mode Boost) | 1 unité @ 230V / 0 unité @ 120V |
| Liaison électrique @ consommation constante (mode d’éclairage) | 7 unités @ 230V / 3 unités @ 120V |
| Facteur de puissance | 0,998 PF (230 V) / 0,997 PF (120 V) |
| Bloc d’alimentation | Mode de commutation électronique intégré à auto-rangement |
Opérateur et contrôleur
| Canaux DMX | Mode simple 15CH, mode facile 39CH, mode standard 71CH (mode par défaut), mode pur 112CH mono-pixel 8 bits avec fonction stroboscopique, mode pur 209CH mono-pixel 16 bits avec fonction stroboscopique, mode plein accès 178CH mono-pixel 8 bits avec motif, mode plein accès étendu 275CH 16 bits avec motif. |
| Modes DMX | 7 |
| Protocole | |
| USITT DMX512A | |
| RDM ANSI E1.20 | |
| Art-Net | |
| sACN | |
| Réglage et adressage | Affichage graphique OLED / 4 commandes |
| RDM ANSI E1.20 | |
| Mode autonome | Programme automatique, Macro couleur, Couleur rapide, Tunable White, Couleur utilisateur |
| DMX sans fil | n.d. |
| indicateur | Affichage graphique OLED |
| commandes | 4 commandes tactiles rétro-éclairées |
| Strobe | 0-30Hz |
| E/S DMX | IP65 XLR 5 broches mâle/femelle |
| E/S Ethernet | IP65 RJ45 Ethernet mâle/femelle |
| Entrée d’alimentation | Prises d’entrée et de liaison compatibles avec TRUE1 |
| Mise à jour du micrologiciel par USB | Prise USB IP65 |
Installation
| Point de fixation par Yoke (inclus) | 3x trous de 13mm / 1/2″, 1x fixation centrée TV Spigot, 3x Camlocks intégrés pour les Bracket Omega. |
| Point de montage sur l’appareil | 1/4 de tour Omega Bracket sur le dessus et le côté arrière |
| Point de montage avec un Rigging Bracket optionnel | 2x 13mm / 1/2″ trous pour la fixation de la pince |
| Orientation | Tous |
| Rigging possibilités | Montage suspendu ou au plafond |
| Caractéristiques de sécurité | 2 fixations arrière pour le câble de sécurité |
| Distance minimale des matériaux inflammables | 0,3 mètres (11,8 pouces) |
Caractéristiques thermiques
| Refroidissement | Actif, Air pulsé, Régulation de la température |
| Humidité (max.) | 95% |
| Plage de température, fonctionnement | De -40°C à 45°C |
| Plage de température, démarrage | De -20° à 45°C |
| Plage de température, stockage | De -40°C à 80°C |
| Protection thermique | Protection automatique contre la surchauffe |
Inclus / Facultatif
| Éléments inclus | Yoke 4.1, câble d’alimentation de 2 m, Puk |
| Accessoires en option | Yoke 2.2, Yoke 4.3, Yoke Floor Extension, Rigging Bracket, Omega Bracket ST, CLUSTER Line Array Fly Bar, CLUSTER Line Array Side Bracket Set, CLUSTER Line Array Backbone 4, CLUSTER Line Array Backbone 2+2, CLUSTER yoke floor bracket |
| Options de couleur | Noir – RAL 9004 (standard) |
| Couleur personnalisée – tout RAL (sur demande) |
Conformité
| CE – 2014/30/EU : Directive CEM |
| EN 55103-2 |
| EN 55015 |
| EN 61547 |
| EN 61000-3-2 |
| EN 61000-3-3 |
| EN 55032 |
| CE – 2014/35/EU : Directive basse tension |
| EN 60598-1 |
| EN 60598-2-17 |
| EN 62471 |
| EN 60529 |
| Directive RoHS2 |
| 2011/65/EU |
| ETL C/US |
| FCC |
| UKCA |
Numéro de commande
| CLUSTER | Code |
| S2 | 13305001 |
| Accessoires | Code |
| Cadre de distance FX | 13908101 |
| Filtre FX Smoked Clear | 13908001 |
| Filtre FX elliptique horizontal Horizontal | 13907801 |
| Filtre FX elliptique Vertical | 13907901 |
| Yoke 2.2 | 13907001 |
| Yoke 4.1 | 13907601 |
| Yoke 4.3 | 13907101 |
| Floor Extension | 13907201 |
| Rigging Bracket | 13907411 |
| Omega Bracket | 90900002 |
| Barre de suspension pour système line array CLUSTER | 13909501 |
| Kit de supports latéraux pour enceintes line array CLUSTER | 13909601 |
| CLUSTER Line Array Backbone 4 | 13909701 |
| CLUSTER Line Array Backbone 2+2 | 13909801 |
| Floor Bracket pour enceinte line array CLUSTER | 13909901 |
Tu y trouveras tout, depuis les manuels et les fiches techniques jusqu’aux mises à jour des logiciels.
IP 65
Le luminaire est entièrement protégé contre la poussière et les jets d’eau provenant de toutes les directions.
Passer au chaud
Fonction commutable Shift-To-Warm pour simuler les luminaires halogènes traditionnels tout en réduisant l’intensité de l’éclairage.
Solution verte
Les Blinder CLUSTER ROXX consomment 60 % d’énergie en moins par rapport aux Blinder DWE classiques. Grâce à leur durée de vie de 50 000 heures, les LED remplacent plus de 500 fois les lampes au tungstène (une fois grillées).
Courbes de gradation
Quatre courbes de gradation à haute résolution et une réponse de gradation réglable pour s’adapter à l’application respective.
Seul(e)
Modes autonomes étendus pour des effets d’éclairage brillants, même sans avoir besoin d’un contrôleur externe.
Pré-lien magnétique
Le système de pré-liaison magnétique aide à aligner les luminaires ROXX et permet une utilisation d’une seule main pour un verrouillage sûr.
Sans scintillement
Six fréquences PWM sélectionnables jusqu’à 25kHz garantissent un fonctionnement sans scintillement devant la caméra, même lors d’enregistrements à grande vitesse.
Fonction Quicklight
La fonction Quick-light permet d’accéder directement au gradateur et au CCT pour une utilisation facile et rapide lors du réglage des lumières.
C-LOK
Le système breveté C-LOK permet de connecter les dispositifs ROXX® entre eux de manière rapide et pratique, sans outils.Évolutif d’une simple ligne verticale / horizontale à des réseaux massifs de type matriciel.
Écran OLED
Écran OLED avec quatre touches tactiles, rétroéclairage et fonction de retournement automatique pour une configuration facile.
Ventilateur à température contrôlée
Ventilateur à température contrôlée pour un fonctionnement optimisé et silencieux.
Maste & Slave
Une fois que le projecteur est réglé sur maître et sur la première position de la chaîne, il contrôle les unités esclaves suivantes.
Activation RDM
La gestion à distance des appareils permet une communication bidirectionnelle sur le réseau DMX, pour la programmation externe et les fonctions de contrôle.
FCC
Outre la conformité du produit pour le marché européen, ce produit est également certifié FCC et répond aux exigences de la Commission fédérale des communications.
Calibrage des couleurs
L’étalonnage des couleurs ROXX® garantit des couleurs vives et uniformes ainsi que d’excellents blancs, précisément sur la courbe du corps noir.
Technologie 16 bits
Technologie 16 bits pour un mélange de couleurs haute résolution et un comportement de gradation ultra-fluide.
Intertek
Outre la conformité du produit pour le marché européen, ce produit est également certifié ETL et répond aux normes et exigences de sécurité pour l’Amérique du Nord.
Art-Net / sACN
L’appareil est compatible avec les protocoles Art-Net et sACN. Les données DMX-512/ RDM sont transmises via une connexion Ethernet.
