DOUBLE JUSTE LE BÄÄÄM

Tous les produits CLUSTER peuvent être facilement connectés horizontalement et verticalement, en utilisant le système C-Lok intégré. La série est conçue pour permettre des configurations de réseaux multiples sans outil, modulables d’une simple ligne verticale à des réseaux massifs de type matriciel. Les ROXX^® Audience Blinder sont disponibles sous forme de modules à 2 ou 4 lumières réglables individuellement, en blanc chaud ou en couleur.

CLUSTER B4 FC

PLEINE COULEUR

La version Full Color reproduit le même aspect en utilisant sa LED blanc chaud en conjonction avec RGB et Amber, pour produire le même effet blinder traditionnel, correspond parfaitement à nos versions blanc chaud, tout en offrant également un mélange de couleurs complet ainsi qu’un blanc accordable.

La lampe à LED ROXX^® CLUSTER B4 FC correspond vraiment à la puissance d’une lampe à LED conventionnelle, tout en consommant 60 % d’énergie en moins et en remplaçant l’installation de lampes au tungstène plus de 500 fois.

CLUSTER B4 FC

4 x 300W couleur
RGBA + LED blanc chaud
Jusqu’à 40 000 luminous flux
Système d’assemblage C-Lok
Système de pré-liaison magnétique

Audience 4-lumières : aveugle, stroboscopique, wash
Classé IP65 pour une utilisation à l’intérieur et à l’extérieur
Emulation du « passage au chaud » pour imiter les luminaires à incandescence
Correspond à la puissance d’un DWE Blinder classique tout en consommant 60 % d’énergie en moins.
Mélange complet des couleurs + blanc réglable avec un IRC élevé
Pods contrôlables individuellement pour des effets de pixels époustouflants.
Système C-Lok intégré pour une mise en place sans outil et sans problème du CLUSTER
Aimants de préliaison pour un alignement facile et une utilisation d’une seule main
Plusieurs emplacements de montage pour des options de montage créatives et un montage au sol.
Contrôle de la gradation sur 16 bits pour des fondus fluides et parfaits.
Quatre courbes de gradation sélectionnables avec une réponse réglable
Les fréquences PWM réglables jusqu’à 25 kHz garantissent un fonctionnement de la caméra sans scintillement.
Panoramique individuel de chaque pod pour permettre des ajustements directionnels.

1

CARACTÉRISTIQUES

CLUSTER-BLINDER-Features-02-typo-4-lite-01

Réglage individuel de +-20° du PAN, réglage du TILT lorsque le projecteur est utilisé à la verticale.

2

MONTAGE

Il existe plusieurs options de montage – les montages Camlock en haut et à l’arrière permettent d’utiliser des supports Omega, les empiècements peuvent être fixés aux points de montage M12 sur tous les côtés, ou le système interne C-Lok peut être utilisé pour une interconnexion sans apparence. Les aimants Pre-Link sur le dessus et le côté aident à aligner les appareils et permettent de les utiliser d’une seule main pour les verrouiller en toute sécurité.

CLUSTER YOKE 4.2,
inclus dans la version 4-Lite

CLUSTER YOKE 4.3,
optionnel pour la version 4-Lite

Un support de montage spécialement conçu est utilisé pour la connexion sans heurt de plusieurs Blinders, afin d’éviter les écarts dus au contreventement de la structure de la poutrelle par des positions de montage variables et coulissantes.

RoXX-Cister-Blinder-Rigging-Bracket-4-Lite

Support de gréement CLUSTER

RoXX-Cister-Blinder--Continuous-Rigging-4-Lite-01

En continu gréement à traverscoulissant de montage positions

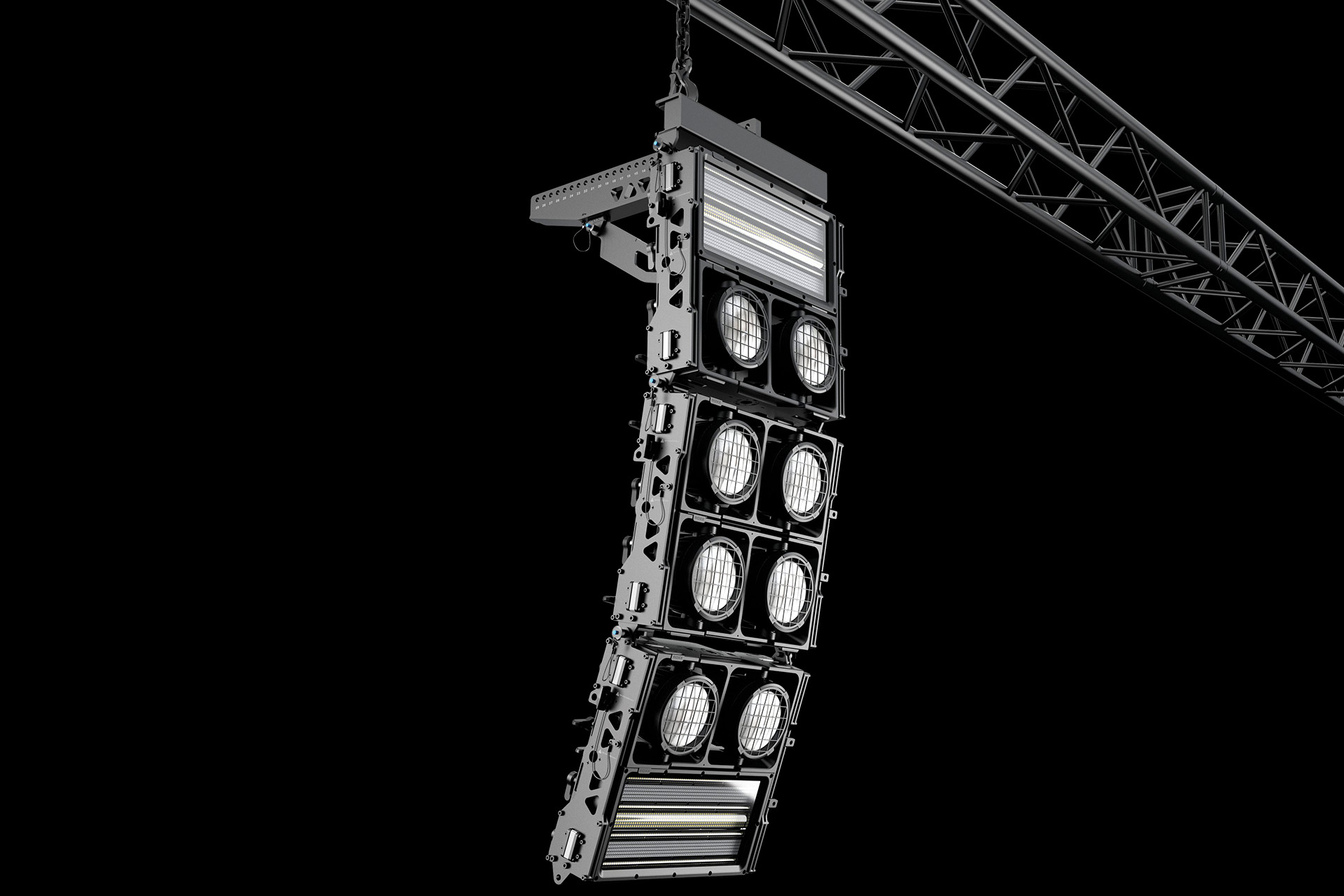

CLUSTER Line Array

Élève ta conception de l’éclairage avec l’ensemble Line Array CLUSTER, conçu par des experts pour libérer tout le potentiel de tes luminaires CLUSTER en les transformant en un système line array de haute performance, semblable à une installation de sonorisation professionnelle. Cet accessoire de pointe offre une flexibilité et une stabilité exceptionnelles, pouvant accueillir jusqu’à 16 unités CLUSTER B4 ou 22 luminaires CLUSTER B2 ou S2 pour des configurations d’éclairage polyvalentes.

Conçu pour la précision et l’adaptabilité, l’ensemble Line Array CLUSTER te permet d’atteindre une précision inégalée dans la direction de l’éclairage, ce qui le rend parfait pour les concerts, les représentations théâtrales et tout événement qui exige des solutions d’éclairage dynamiques et percutantes.

En savoir plus sur le nouveau Line Array CLUSTER

Inclinaison Échelle

Roxx-Blinder-Points de montage multiples

Points de fixation multiples :

3x Camlock avec adaptateurs ¼ de tour
3x M 12mm / ½ »
1x TV Spigot

3

APPLICATION AU SOL

Les extensions de plancher et les plaques de base peuvent être utilisées pour créer des structures verticales en rangées simples ou doubles.

Extensions du plancher de l’étrier CLUSTER

4

Protégé par la norme IP65

Un indice IP65 est exactement ce qu’il te faut pour protéger ton produit contre la pénétration de la poussière et de la pluie. Nos produits sont soumis à des tests approfondis pour répondre à ces normes et rendre nos luminaires multifonctionnels, sûrs et durables dans toutes les situations.

B4 FC

Photometrics

Durée de vie prévue des LED	50 000 heures
Source de lumière	4x 300W rouge, vert, bleu royal, ambre, blanc chaud
Type de système optique	Réflecteur avec lentille oculaire composée
Fréquence PWM des LED	sélectionnable 800Hz, 1200Hz, 2000Hz, 3600Hz, 12kHz, 25kHz
Angles de faisceau (50 %)	50°
Angles de champ maximum (10%)	87°
Plage de température de couleur	2.000K – 10.000K
IRC / Ra	90 @ 5600K / 86 @ 2900K
Efficacité (max)	22,62 lm/W
Flux lumineux	28.300 lm
Éclairement Lux @ 1m / 3,3ft (@ 2900K)	33265lx / 3090fcd
Éclairement Lux @ 3m / 9,8ft (@ 2900K)	3695lx / 343fcd
Éclairement Lux @ 5m / 16,4ft (@ 2900K)	1330lx / 124fcd
Éclairement Lux @ 7m / 23,0ft (@ 2900K)	675lx / 63fcd
Éclairement Lux @ 10m / 32,8ft (@ 2900K)	333lx / 31fcd

Dimensions et poids

Classe IP	IP65
Classe IK	IK08
Matériau du corps	Aluminium, Nylon
Matériau de l’objectif	Verre trempé à l’avant
Dimensions nettes (l x h x p)	400 x 400 x 191 mm
Dimensions nettes en pouces	15,75 x 15,75 x 7,52 pouces
Poids net ( Yoke inclus)	16,2 kg (35,71lbs)
Inclinaison	360°
Système de verrouillage de l’inclinaison	Système de verrouillage avec denture et indicateur d’angle

Données électriques

Puissance AC, max	90 – 285V 50/60Hz
Puissance AC, nominale	100 – 240V 50/60Hz
Protection électrique	Protection contre les surcharges avec récupération automatique
Consommation électrique maximale	1250W
Consommation électrique constante	400W
Puissance max. Sortie	9A @ 230V / 2A @ 120V
Liaison de puissance @ Consommation de puissance maximale (mode Boost)	1 unité @ 230V / 0 unité @ 120V
Liaison électrique @ consommation constante (mode d’éclairage)	7 unités @ 230V / 2 unités @ 120V
Facteur de puissance	0,925 PF (230V) / 0,993 PF (120V)
Bloc d’alimentation	Mode de commutation électronique intégré à auto-rangement

Opérateur et contrôleur

Fonctions DMX	Gradateur principal, Gradateur principal fin, Shutter, Durée, Gradateur 1-4, Gradateur 1-4 fin, Rouge 1-4, Rouge 1-4 fin, Vert 1-4, Bleu 1-4, Bleu fin 1-4, Ambre 1-4, Blanc chaud 1-4, CTC 1-4, Teinte 1-4, Macro couleur 1-4, Macro couleur Crossfade 1-4, Effet, Courbe de gradation, Réponse de la gradation, Redshift, Réglages de l’appareil.
Canaux DMX	1CH DWE, 2CH DWE, 4-1CH DWE, 4-2CH DWE, 9CH DWE+, 8CH STROBE, 12CH RGB, 10CH BASIC RGB, 14CH BASIC RGB, 21CH SECTION RGB, 21CH STANDARD RGB (par défaut), 22CH Comp RGB, 38CH STANDARD RGB, 40CH EXTENDED RGB, 57CH EXTENDED RGB, 20CH DIRECT, 12CH DIRECT, 29CH DIRECT, 48CH DIRECT, 73CH DIRECT
Modes DMX	17
Protocole	USITT DMX512A
	RDM ANSI E1.20
Réglage et adressage	Affichage graphique OLED / 4 commandes
	RDM ANSI E1.20
Mode autonome	Programme automatique, éditeur, macro couleur, couleur rapide, Tunable White, couleur utilisateur, minuterie
DMX sans fil	n.d.
Indicateur	Affichage graphique OLED
Commandes	4 commandes tactiles rétro-éclairées
Strobe	0-20Hz
E/S DMX	IP65 XLR 5 broches mâle/femelle
Entrée d’alimentation	Prises d’entrée et de liaison compatibles avec TRUE1
Mise à jour du micrologiciel par USB	Prise USB IP65

Installation

Point de fixation par Yoke (inclus)	3x trous de 13mm / 1/2″, 1x fixation TV Spigot centrée, 3x Camlocks intégrés pour les supports Omega.
Point de montage sur l’appareil	1/4 de tour Omega Bracket en haut et à l’arrière
Point de montage avec support optionnel Rigging	2x 13mm / 1/2″ trous pour la fixation de la pince
Orientation	Tous
Rigging possibilités	Montage suspendu ou au plafond
Caractéristiques de sécurité	2 fixations arrière pour le câble de sécurité
Distance minimale des matériaux inflammables	0,3 mètres (11,8 pouces)

Caractéristiques thermiques

Refroidissement	Actif, Air pulsé, Régulation de la température
Humidité (max.)	95%
Plage de température, fonctionnement	De -40°C à 45°C
Plage de température, démarrage	De -20° à 45°C
Plage de température, stockage	De -40°C à 80°C
Protection thermique	Protection automatique contre la surchauffe

Inclus / Facultatif

Éléments inclus	Yoke 4.2, câble d’alimentation de 2 m, Puk
Accessoires optionnels	Yoke 4.3, Yoke Floor Extension, Rigging Bracket, Omega Bracket ST, CLUSTER Line Array Fly Bar, CLUSTER Line Array Side Bracket Set, CLUSTER Line Array Backbone 4, CLUSTER Line Array Backbone 2+2, CLUSTER Line Array Floor Bracket
Options de couleur	Noir – RAL 9004 (standard)
	Couleur personnalisée – tout RAL (sur demande)

Conformité

CE – 2014/30/EU : Directive CEM

EN 55103-2

EN 55015

EN 61547

EN 61000-3-2

EN 61000-3-3

EN 55032

CE – 2014/35/EU : Directive basse tension

EN 60598-1

EN 60598-2-17

EN 62471

EN 60529

Directive RoHS2

2011/65/EU

ETL C/US

FCC

UKCA

Numéro de commande

CLUSTER	Code
B4 W	13204001
B2 W	13202001
B2 FC	13202101

Accessoires	Code
Yoke 4.2	13907701
Yoke 4.3	13907101
Extension du plancher	13907201
Rigging Support	13907411

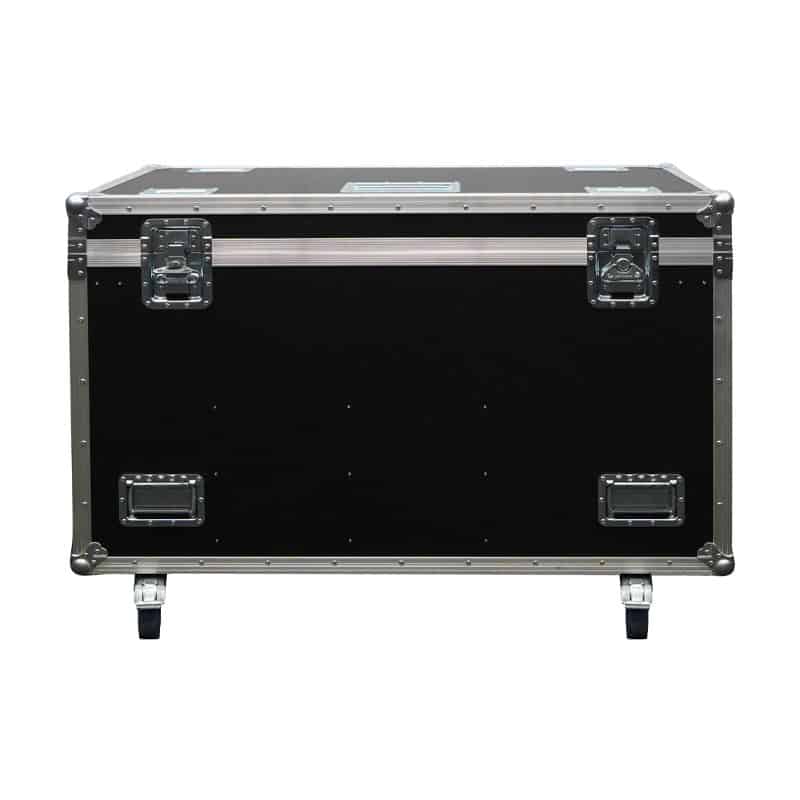

Case 4 pièces / 8 pcs.	13907411
Case 2 pièces / 4 pièces.	13907511
Omega Bracket	90900002
CLUSTER Line Array Fly Bar	13909501
Ensemble de supports latéraux pour Line Array CLUSTER	13909601
CLUSTER Line Array Backbone 4	13909701
CLUSTER Line Array Backbone 2+2	13909801
Support de sol pour Line Array CLUSTER	13909901

Télécharge le manuel ici !

Télécharge le tableau DMX ici !

Télécharge les bibliothèques de luminaires ici !

Bientôt disponible !

Télécharge le dessin technique ici !

Télécharge les certificats et la déclaration ici !

Télécharge la fiche technique ici !

Bientôt disponible !

> V 1.5 (08/2024)

> V 1.3 – V 1.4 (05/2024)

> V 1.2 – V 1.4 (05/2024)

> V 1.2 (07/2023)

> Instructions Mise à jour USB

IP 65

Le luminaire est entièrement protégé contre la poussière et les jets d’eau provenant de toutes les directions.

Passer au chaud

Fonction commutable Shift-To-Warm pour simuler les luminaires halogènes traditionnels tout en réduisant l’intensité de l’éclairage.

Solution verte

Les ampoules ROXX CLUSTER consomment 60 % d’énergie en moins par rapport aux ampoules DWE classiques. Grâce à leur durée de vie de 50 000 heures, les LED remplacent plus de 500 fois les lampes au tungstène (une fois grillées).

Courbes de gradation

Quatre courbes de gradation à haute résolution et une réponse de gradation réglable pour s’adapter à l’application respective.

Seul(e)

Modes autonomes étendus pour des effets d’éclairage brillants, même sans avoir besoin d’un contrôleur externe.

Pré-lien magnétique

Le système de pré-liaison magnétique aide à aligner les luminaires ROXX et permet une utilisation « d’une seule main » pour un verrouillage sûr.

Sans scintillement

Six fréquences PWM sélectionnables jusqu’à 25kHz garantissent un fonctionnement sans scintillement devant la caméra, même lors d’enregistrements à grande vitesse.

Calibrage des couleurs

L’étalonnage des couleurs ^ROXX® garantit des couleurs vives et uniformes ainsi que d’excellents blancs, précisément sur la courbe du corps noir.

C-LOK

Le système breveté C-LOK permet de connecter les appareils ROXX® entre eux rapidement et commodément, sans outils.Évolutif d’une simple ligne verticale / horizontale à des réseaux massifs de type matriciel.

Écran OLED

Écran OLED avec quatre touches tactiles, rétroéclairage et fonction de retournement automatique pour une configuration facile.

Ventilateur à température contrôlée

Ventilateur à température contrôlée pour un fonctionnement optimisé et silencieux.

Maste & Slave

Une fois que le projecteur est réglé sur « maître » et sur la première position de la chaîne, il contrôle les unités « esclaves » suivantes.

Activation RDM

La gestion à distance des appareils permet une communication bidirectionnelle sur le réseau DMX, pour la programmation externe et les fonctions de contrôle.

FCC

Outre la conformité du produit pour le marché européen, ce produit est également certifié FCC et répond aux exigences de la Commission fédérale des communications.

Technologie 16 bits

Technologie 16 bits pour un mélange de couleurs haute résolution et un comportement de gradation ultra-fluide.

Intertek

Outre la conformité du produit pour le marché européen, ce produit est également certifié ETL et répond aux normes et exigences de sécurité pour l’Amérique du Nord.
