Référence en matière d’éclairage moderne de Fresnel
La gamme comprend trois modèles parfaitement adaptés les uns aux autres. L’ICON F8 avec un puissant moteur LED 6-en-1 de 800W en tant que véritable remplacement 2K, l’ICON F6 avec 400W en tant que véritable remplacement 1K et l’ICON F4 compact avec 200W en tant que véritable remplacement 300W – garantissant la bonne lumière pour chaque défi créatif.

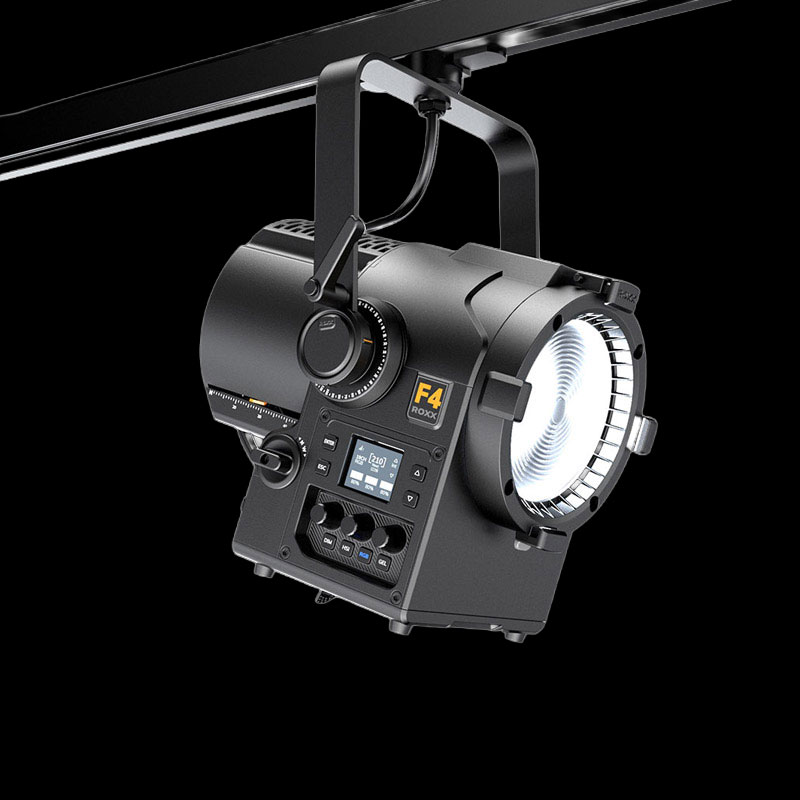

ICON F4 - True 300W Replacement
– LED 6-en-1 de 200W délivre un flux lumineux de plus de 2.000 lumens dans un boîtier compact et léger
– Le moteur LED ROXX ChromaSix (RGBALC) délivre des couleurs puissantes, saturées à pastel
– IRC/Ra jusqu’à 98 / TLCI jusqu’à 99, TM-30 Rf de 95
– Lentille de Fresnel de 4″, offre d’authentiques caractéristiques de Fresnel
– Zoom manuel 10°-50° avec indicateur de zoom intégré pour une mise au point rapide et précise
– Lentille avant fixe pour un centre de gravité stable et un format compact
– Boîtier conforme à la norme IP65 avec système de lentilles optiques spécialement capuchonné pour minimiser la maintenance
– Technologie KLSTR prête – flux de travail uniques permettant de gagner du temps lors de la configuration de l’appareil

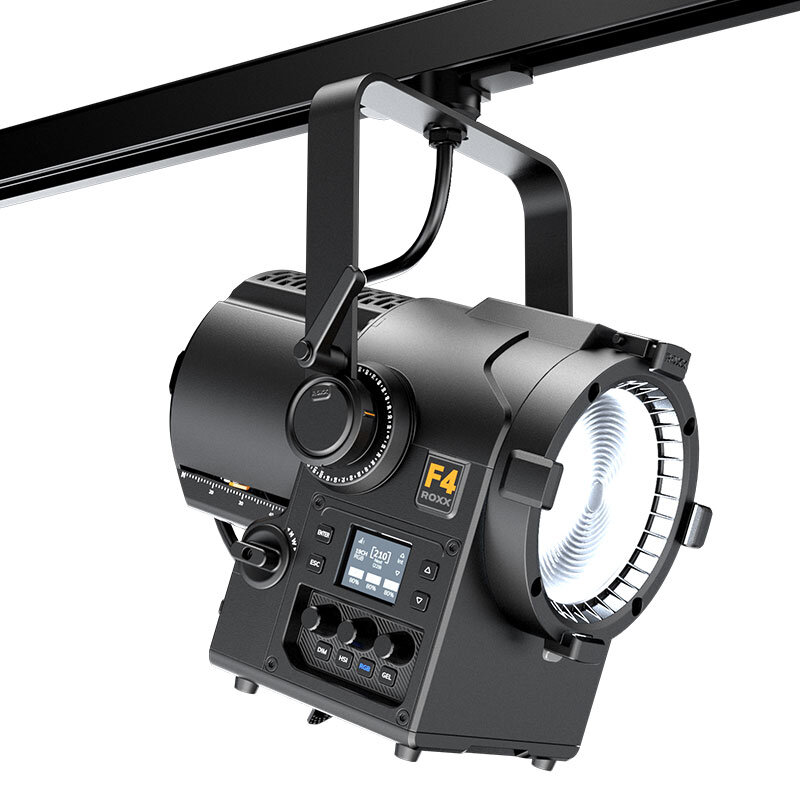

– Adaptateur de projecteur de piste en option

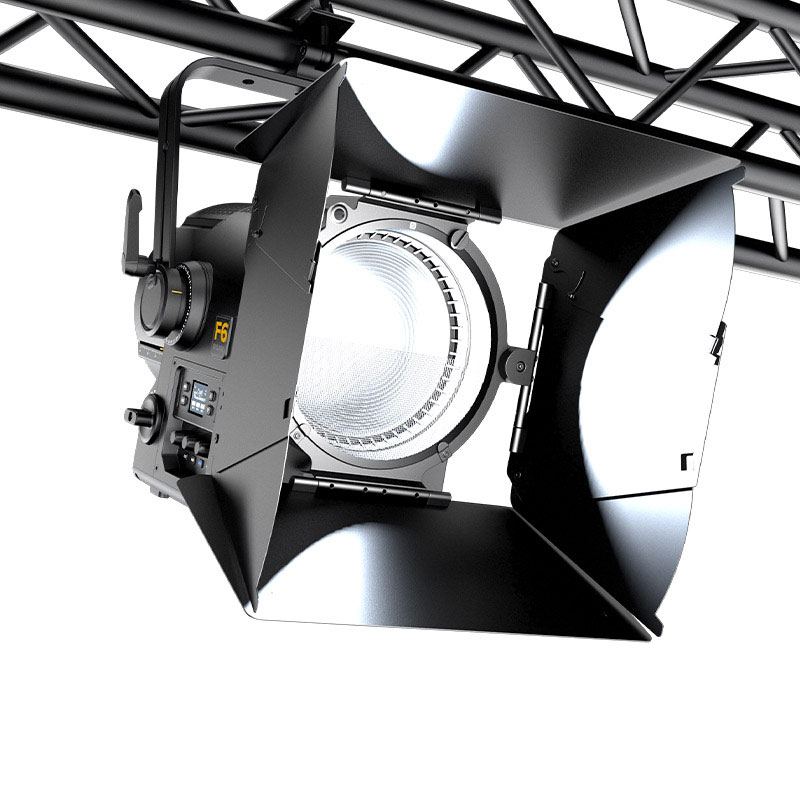

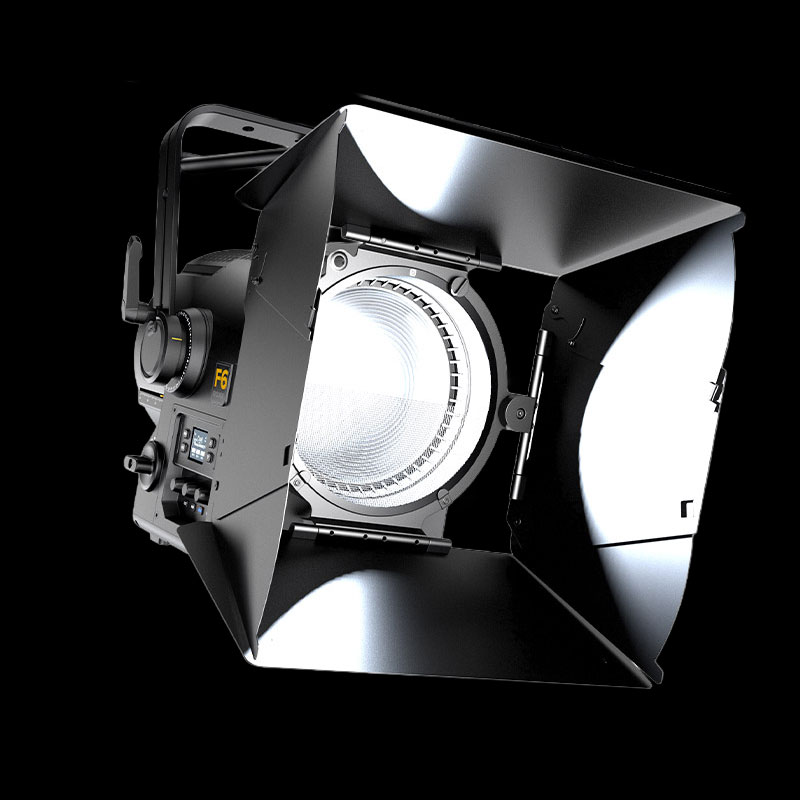

ICON F6 - True 1K Replacement
- La LED 6-en-1 de 400 W délivre un énorme flux lumineux de plus de 12 000 lumens.
- Le moteur LED ROXX ChromaSix (RGBALC) offre des couleurs puissantes, saturées ou pastel.
- IRC/Ra jusqu’à 98 / TLCI jusqu’à 99, TM-30 Rf de 95
- Lentille de Fresnel de 6″, offre une caractéristique de Fresnel authentique.
- Zoom manuel 9°-60° avec indicateur de zoom intégré pour des réglages précis et répétables.
- Lentille frontale fixe pour un équilibre stable et des dimensions compactes.
- réflecteur intégré
- Boîtier conforme à la norme IP65 avec système de lentilles optiques spécialement capuchonné pour minimiser l’entretien.
- Système d’étrier à dégagement rapide permettant de passer sans outil de l’étrier standard à l’étrier PO.
- Technologie KLSTR prête – flux de travail uniques permettant de gagner du temps lors de la configuration de l’appareil.

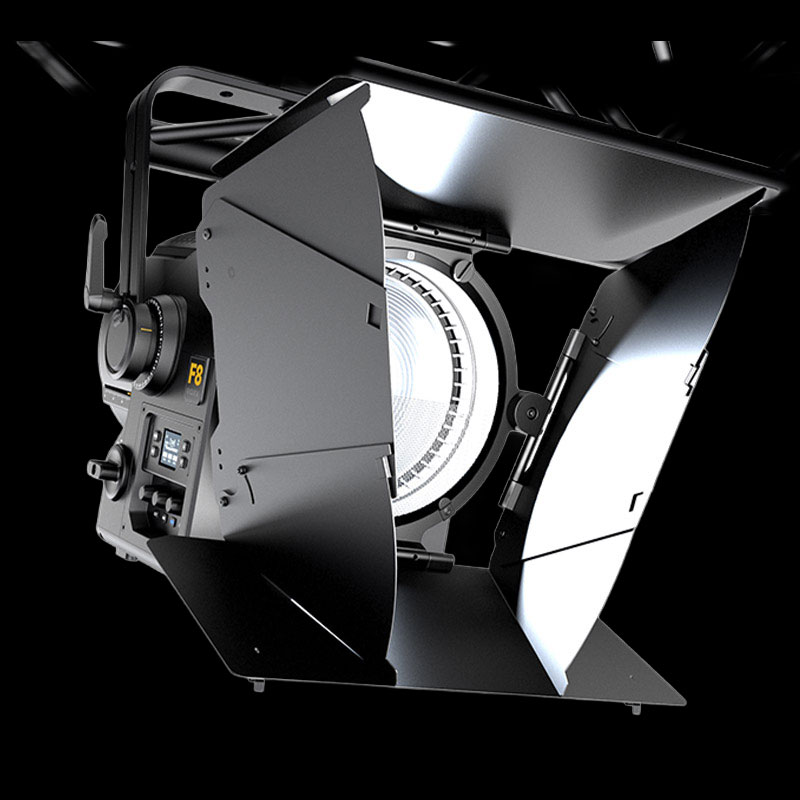

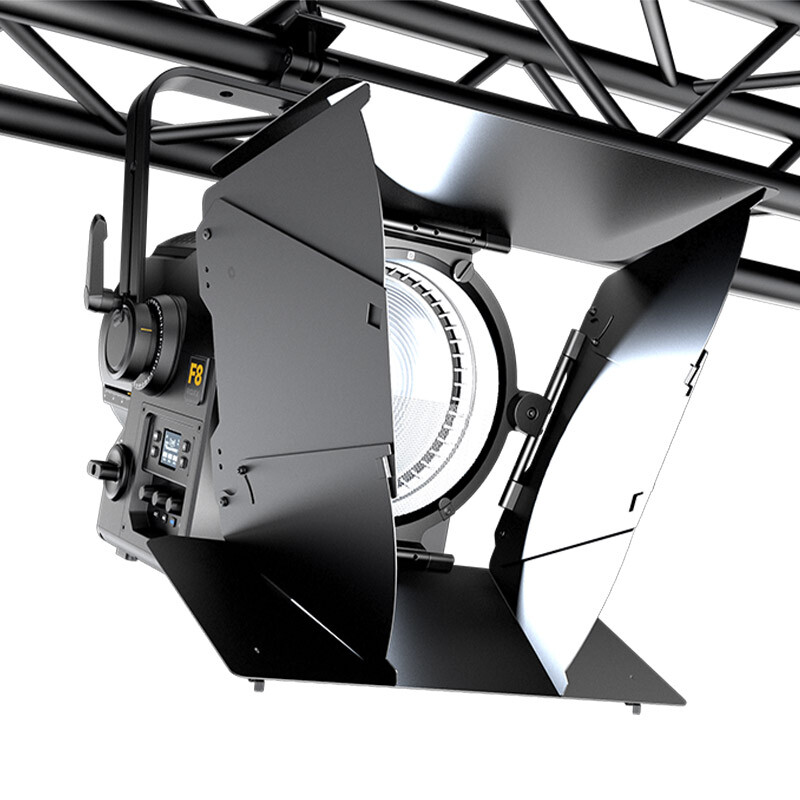

ICON F8 - True 2K Replacement
- La LED 6-en-1 de 800 W délivre un énorme flux lumineux allant jusqu’à 20 000 lumens.
- Le moteur LED ROXX ChromaSix (RGBALC) offre des couleurs puissantes, saturées ou pastel.
- IRC/Ra jusqu’à 98 / TLCI jusqu’à 99, TM-30 Rf de 95
- Lentille de Fresnel de 8″, offre une caractéristique de Fresnel authentique.
- Zoom manuel 10°-55° avec indicateur de zoom intégré pour des réglages précis et répétables.
- Lentille frontale fixe pour un équilibre stable et un design compact.
- réflecteur intégré
- Gradation 18 bits avec des fondus ultra-fluides et une fidélité des couleurs exceptionnelle
- Boîtier conforme à la norme IP65 avec système de lentilles optiques spécialement capuchonné pour minimiser l’entretien.
- Système d’étrier à dégagement rapide permettant de passer sans outil de l’étrier standard à l’étrier PO.
- Écran TFT convivial avec accès direct à tous les modes de contrôle des touches
- Technologie KLSTR prête – flux de travail uniques permettant de gagner du temps lors de la configuration de l’appareil.
Moteur LED ROXX ChromaSix
Le moteur LED ROXX ChromaSix combine le rouge, le vert, le bleu, l’ambre, la chaux et le cyan pour offrir des couleurs puissantes, saturées à pastel et un rendement IRC/Ra jusqu’à 98 / TLCI jusqu’à 99, TM-30Rf de 95, avec une précision des couleurs exceptionnelle. L’utilisation supplémentaire d’amber, de lime et de cyan étend le spectre des couleurs jusqu’à 15 %, ce qui augmente considérablement la variété des couleurs et la qualité du rendu. Une architecture de LED à 6 couleurs regroupées au centre assure un faisceau lisse et homogène sans ombres de couleur.
Prêt pour la communication en champ proche (NFC) et la technologie KLSTR
Conçue pour les professionnels de l’éclairage, l’appli ROXX NFC offre un contrôle de pointe sur les appareils ROXX équipés de la technologie Near Field Communication (NFC). Grâce à cette appli, les utilisateurs peuvent gérer et configurer leurs appareils directement depuis un appareil compatible iOS ou android, à condition qu’il prenne en charge la NFC, ce qui permet d’optimiser les flux de travail et d’augmenter la productivité.
Tous les luminaires de la série ICON sont prêts pour la technologie KLSTR, ce qui permet d’atteindre un nouveau niveau d’efficacité dans les installations basées sur le DMX. Au moins 90 projecteurs peuvent être reliés en guirlande sur des distances allant jusqu’à 400 mètres, chaque luminaire régénérant et émettant un nouveau signal DMX. Cela permet d’éliminer la dégradation cumulative du signal et de garantir une fiabilité maximale, même dans les installations complexes. En cas de défaillance d’un câble ou d’un appareil, les sections non affectées restent entièrement opérationnelles, ce qui permet d’éviter tout temps d’arrêt sur le plateau. Le KLSTR réduit considérablement le temps d’installation, simplifie le dépannage et offre une sécurité opérationnelle maximale pour les environnements professionnels.
Volet 8 faces avancé
Le volet 8 faces avancé révolutionnaire redéfinit la mise en forme de la lumière. En plus de la conception classique avec huit lames, deux lames peuvent être tournées le long de l’axe X pour corriger les distorsions inclinées et les transformer en une arête droite, ce qui permet d’atteindre un nouveau niveau de précision. Que tu aies besoin d’un contrôle précis de la lumière, d’un ombrage subtil ou d’une mise en forme créative, ce système flexible s’adapte à tous les scénarios d’éclairage.
Un support de grille intégré améliore encore le contrôle. Par exemple, il est possible d’éviter les éblouissements dans les premiers rangs du public en utilisant des grilles simples ou doubles pour une réduction partielle de la lumière (grille S 30 % D 60 %) et des gradations de lumière sophistiquées – parfaites pour les applications de télévision, de cinéma ou de théâtre.
Plus de contrôle. Plus de précision. Plus de liberté de création.
Plage de zoom manuel
Chaque appareil est doté d’une lentille frontale fixe de 100 mm, 150 mm ou 200 mm pour un centre de gravité stable et des dimensions compactes, d’une plage de zoom manuel allant jusqu’à 9°-60° et d’un indicateur de zoom intégré qui affiche clairement la position exacte du zoom à tout moment – ce qui rend la pré-mise au point et la configuration plus rapides, plus précises et entièrement reproductibles.
Contrôle intuitif
Le contrôle est intuitif et moderne grâce à un écran TFT convivial doté de touches rétroéclairées et d’un accès direct aux modes CCT, HSI, RGB et GELS.
Système d’attache rapide

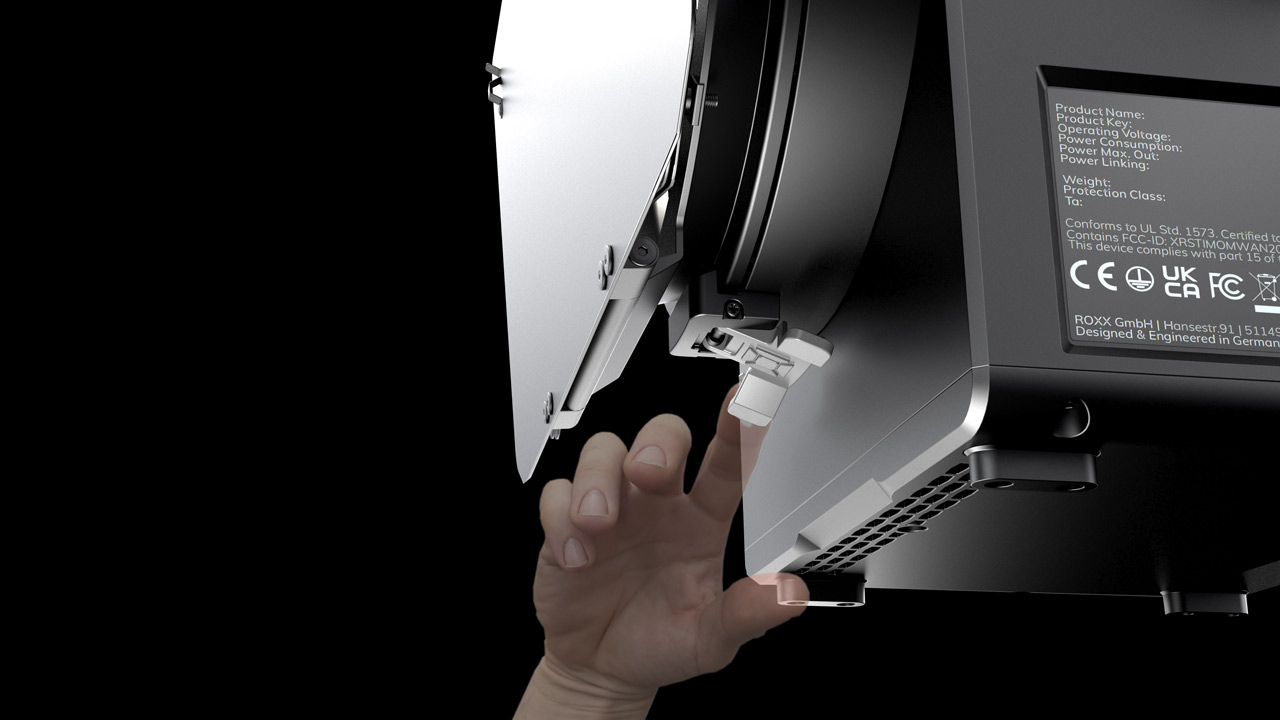

Un système de fixation rapide des yokes sur ICON F6 et F8 permet de les changer sans effort et sans aucun outil – ce qui permet aux opérateurs de passer d’un yoke standard à un yoke PO en quelques secondes, garantissant ainsi une flexibilité maximale sur le plateau. Un adaptateur de projecteur en option pour ICON F4 élargit considérablement la gamme d’applications.
DONNÉES TECHNIQUES
ICON F4
Photometrics
| Durée de vie prévue des LED | 50 000 heures |
| Source de lumière | 200W RGBALC |
| Type de système optique | Lentille de Fresnel 4″ avec zoom manuel |
| Fréquence PWM des LED | sélectionnable 800Hz, 1.200Hz, 2.000Hz, 3.600Hz, 12kHz, 25kHz |
| Angles de faisceau @ Narrow (50%) | 9,8° |
| Angles de champ maximum @ Narrow (10%) | 17° |
| Angles de faisceau @ Wide (50%) | 50° |
| Angles de champ maximum @ Wide (10%) | 85° |
| Plage de température de couleur | 2000-10.000K |
| IRC/Ra | jusqu’à 98 |
| TLCI | jusqu’à 99 |
| Flux lumineux @ 5600K (IRC élevé) étroit / large | 1100 lm / 2350 lm |
| Éclairement Lux @ 5m / 16,4ft (@ 5600K High IRC) étroit / Wide | 1110 lx / 110lx |
| Efficacité à pleine puissance (max) | 23,74lm/W |
Dimensions et poids
| Classe IP | IP65 |
| Classe IK | IP08 |
| Matériau du corps | Aluminium, Nylon |
| Matériau des lentilles | Plastique |
| Dimensions nettes y compris Yoke mm (l x h x p) | 208,05×293,60×223,00 mm |
| Dimensions nettes, y compris Yoke pouces (l x h x p) | 8,19×11,56×8,78 pouces |
| Dimensions nettes sans Yoke mm (l x h x p) | 163,41×203,60×223,00 mm |
| Dimensions nettes sans. Yoke pouces (l x h x p) | 6,43×8,02×8,78 pouces |
| Poids net sans volet) | tbc |
| Poids net (volets inclus) | tbc |
Données électriques
| Puissance AC, max | 100 – 240V 50/60Hz |
| Puissance AC, nominale | 100 – 240V 50/60Hz |
| Protection électrique | Protection contre les surcharges avec récupération automatique |
| Puissance max. Sortie | tbc |
| Liaison d’énergie | tbc |
| Facteur de puissance | tbc |
| Alimentation en veille | tbc |
| Puissance de sortie max. @ 100V | tbc |
| Puissance absorbée max. @ 230V | tbc |
| Bloc d’alimentation | Mode de commutation électronique intégré à auto-rangement |
Fonctionnement et contrôleur
| Canaux DMX | 4CH CCT, 7CH CCT, 6CH RGB, 10CH RGB, 18CH RGB, 12CH DIRECT, 14CH DIRECT, 21CH DIRECT, 6CH HSI, 12CH HSI |
| Modes DMX | 10 |
| Protocole | USITT DMX512A RDM ANSI E1.20 en option : CRMX, W-DMX™ G2, W-DMX™ G3, W-DMX™ G4, W-DMX™ G4S Bluetooth (Low Energy) en option Prêt pour la technologie KLSTR. |
| Réglage et adressage | Écran TFT RDM ANSI E1.20 Near Field Control (NFC) |
| Mode autonome | Programme automatique, Macro couleur, Couleur rapide, Tunable White, Couleur utilisateur |
| DMX sans fil | en option : Fonction d’émission et de réception de Lumen Radio (CRMX) |
| indicateur | Écran TFT |
| commandes | 8 commandes rétroéclairées |
| Strobe | 0-30Hz |
| E/S DMX | IP65 XLR 5 broches mâle/femelle |
| E/S de puissance | Prises d’entrée et de liaison compatibles avec TRUE1 |
| Mise à jour du micrologiciel par USB | Prise USB IP65 |
Installation
| Orientation | Tous |
| Possibilités de Rigging | suspension directe |
| Caractéristiques de sécurité | 1x œil de sécurité |
| Distance minimale des matériaux inflammables | 0,3 mètres (11,8 pouces) |
Caractéristiques thermiques
| Refroidissement | Actif, Système de caloducs, Régulation de la température |
| Humidité (max.) | 95% |
| Plage de température, fonctionnement CA | De -40°C à 45°C |
| Plage de température, démarrage AC en fonctionnement | De -20° à 45°C |
| Plage de température, stockage AC uniquement | De -40°C à 80°C |
| Plage de température, fonctionnement de la batterie | De -20° à 40°C |
| Plage de température, fonctionnement de la batterie de démarrage. | De -20° à 40°C |
| Plage de température, Batterie de stockage | De -10°C à 25°C |
| Plage de température, chargement | De 0°C à 40°C |
| Protection thermique | Protection automatique contre la surchauffe |
Inclus / Facultatif
| Éléments inclus | Volet 8 faces, câble d’alimentation de 2 m |
| Accessoires en option | Cadre de gel, grilles (doubles et simples), adaptateur pour projecteur de piste. |
| Options de couleur | Noir – RAL 9004 (standard), Couleur personnalisée – tout RAL (sur demande) |
Conformité
| CE – 2014/30/EU : Directive CEM |
| EN 55103-2 |
| EN 55015 |
| EN 61547 |
| EN 61000-3-2 |
| EN 61000-3-3 |
| EN 55032 |
| CE – 2014/35/EU : Directive basse tension |
| EN 60598-1 |
| EN 60598-2-17 |
| EN 62471 |
| EN 60529 |
| Directive RoHS2 |
| 2011/65/EU |
| ETL C/US |
| FCC |
| UKCA |
Numéro de commande
| Série ROXX ICON | Code |
| ICON F4 |
15204001
|
| Accessoires | Code |
| Volet, noir | 15204101 |
| Demi Grid S, noir | 15904301 |
| Demi Grid D, noir | 15904401 |
| Cadre en gel, noir | 15904501 |
| Tracklight Kit | 15904201 |
| TimoTwo Modul | 15900100 |
| Antenne | 15900201 |
ICON F6
Photometrics
| Durée de vie prévue des LED | 50 000 heures |
| Source de lumière | 400W RGBALC |
| Type de système optique | Lentille de Fresnel 6″ avec zoom manuel |
| Fréquence PWM des LED | sélectionnable 800Hz, 1.200Hz, 2.000Hz, 3.600Hz, 12kHz, 25kHz |
| Angles de faisceau @ Narrow (50%) | 9,2° |
| Angles de champ maximum @ Narrow (10%) | 18,5° |
| Angles de faisceau @ Wide (50%) | 60,9° |
| Angles de champ maximum @ Wide (10%) | 78,5° |
| Plage de température de couleur | 2000-10.000K |
| IRC/Ra | jusqu’à 98 |
| TLCI | jusqu’à 99 |
| Flux lumineux @ 5600K (IRC élevé) étroit / large | 3376 lm / 12158 lm |
| Éclairement Lux @ 5m / 16,4ft (@ 5600K High IRC) étroit / Wide | 3310 lx / 551lx |
| Efficacité à pleine puissance (max) | 29,71 lm/W |
Dimensions et poids
| Classe IP | IP65 |
| Classe IK | IP08 |
| Matériau du corps | Aluminium, Nylon |
| Matériau des lentilles | Plastique |
| Dimensions nettes y compris Yoke mm (l x h x p) | 320 x 405 x 370 mm |
| Dimensions nettes, y compris Yoke pouces (l x h x p) | 12,59 x 15,94 x 14,57 pouces |
| Dimensions nettes sans Yoke mm (l x h x p) | 238,5 x 276 x 370 mm |
| Dimensions nettes sans. Yoke pouces (l x h x p) | 9,39 x 10,97 x 14,57 pouces |
| Poids net (sans volet) | 9kg / 19,84lbs |
| Poids net (volets inclus) | 10,5kg / 23,15lbs |
Données électriques
| Tension de fonctionnement | 100 – 240V 50/60Hz |
| Protection électrique | Protection contre les surcharges avec récupération automatique |
| Puissance max. Sortie | 401W @ 230V / 414W @ 100V |
| Liaison électrique | 5 unités @ 230V / 2 unités @ 100V |
| Facteur de puissance | Pf 1,0 @ 100V / Pf 0,98 @ 230V |
| Puissance en veille | 9,8W |
| Puissance de sortie max. @ 100V | 7A (ETL) / 10A |
| Puissance absorbée max. @ 230V | 10A (ETL) / 13A |
| Bloc d’alimentation | Mode de commutation électronique intégré à auto-rangement |
Fonctionnement et contrôleur
| Canaux DMX | 4CH CCT, 7CH CCT, 6CH RGB, 10CH RGB, 18CH RGB, 12CH DIRECT, 14CH DIRECT, 21CH DIRECT, 6CH HSI, 12CH HSI |
| Modes DMX | 10 |
| Protocole | USITT DMX512A RDM ANSI E1.20 en option : CRMX, W-DMX™ G2, W-DMX™ G3, W-DMX™ G4, W-DMX™ G4S Bluetooth (Low Energy) en option Prêt pour la technologie KLSTR. |
| Réglage et adressage | Écran TFT RDM ANSI E1.20 Near Field Control (NFC) |
| Mode autonome | Programme automatique, Macro couleur, Couleur rapide, Tunable White, Couleur utilisateur |
| DMX sans fil | en option : Fonction d’émission et de réception de Lumen Radio (CRMX) |
| indicateur | Écran TFT |
| commandes | 8 commandes rétroéclairées |
| Strobe | 0-30Hz |
| E/S DMX | IP65 XLR 5 broches mâle/femelle |
| E/S de puissance | Prises d’entrée et de liaison compatibles avec TRUE1 |
| Mise à jour du micrologiciel par USB | Prise USB IP65 |
Installation
| Orientation | Tous |
| Possibilités de Rigging | suspension directe |
| Caractéristiques de sécurité | 1x œil de sécurité |
| Distance minimale des matériaux inflammables | 0,3 mètres (11,8 pouces) |
Caractéristiques thermiques
| Refroidissement | Actif, Système de caloducs, Régulation de la température |
| Humidité (max.) | 95% |
| Plage de température, fonctionnement CA | De -40°C à 45°C |
| Plage de température, démarrage AC en fonctionnement | De -20° à 45°C |
| Plage de température, stockage AC uniquement | De -40°C à 80°C |
| Plage de température, fonctionnement de la batterie | De -20° à 40°C |
| Plage de température, fonctionnement de la batterie de démarrage. | De -20° à 40°C |
| Plage de température, Batterie de stockage | De -10°C à 25°C |
| Plage de température, chargement | De 0°C à 40°C |
| Protection thermique | Protection automatique contre la surchauffe |
Inclus / Facultatif
| Éléments inclus | Volet 8 faces, câble d’alimentation de 2 m |
| Accessoires en option | Cadre de gel, grilles (doubles et simples), Yoke PO |
| Options de couleur | Noir – RAL 9004 (standard), Couleur personnalisée – tout RAL (sur demande) |
Conformité
| CE – 2014/30/EU : Directive CEM |
| EN 55103-2 |
| EN 55015 |
| EN 61547 |
| EN 61000-3-2 |
| EN 61000-3-3 |
| EN 55032 |
| CE – 2014/35/EU : Directive basse tension |
| EN 60598-1 |
| EN 60598-2-17 |
| EN 62471 |
| EN 60529 |
| Directive RoHS2 |
| 2011/65/EU |
| ETL C/US |
| FCC |
| UKCA |
Numéro de commande
| ROXX ICON F4 | Code |
| ICON F6 |
15206001
|
| Accessoires | Code |
| Volet, noir | 15906101 |
| Demi Grid S, noir | 15906301 |
| Demi Grid D, noir | 15906401 |
| Cadre en gel, noir | 15906501 |
| PO Yoke | 15906201 |
| TimoTwo Modul | 15900100 |
| Antenne | 15900201 |
ICON F8
Photometrics
| Durée de vie prévue des LED | 50 000 heures |
| Source de lumière | 800W RGBALC |
| Type de système optique | Lentille de Fresnel 8″ avec zoom manuel |
| Fréquence PWM des LED | sélectionnable 800Hz, 1.200Hz, 2.000Hz, 3.600Hz, 12kHz, 25kHz |
| Angles de faisceau @ Narrow (50%) | 10,8° |
| Angles de champ maximum @ Narrow (10%) | 21,5° |
| Angles de faisceau @ Wide (50%) | 54,7° |
| Angles de champ maximum @ Wide (10%) | 75,2° |
| Plage de température de couleur | 2000-10.000K |
| IRC/Ra | jusqu’à 98 |
| TLCI | jusqu’à 99 |
| Flux lumineux @ 5600K (IRC élevé) étroit / large | 8620 lm / 19411 lm |
| Éclairement Lux @ 5m / 16,4ft (@ 5600K High IRC) étroit / Wide | 6462 lux / 1021 lux |
| Efficacité à pleine puissance (max) | 33lm/W |
Dimensions et poids
| Classe IP | IP65 |
| Classe IK | IP08 |
| Matériau du corps | Aluminium, Nylon |
| Matériau des lentilles | Plastique |
| Dimensions nettes y compris Yoke mm (l x h x p) | 380 x 460 x 397 x mm |
| Dimensions nettes, y compris Yoke pouces (l x h x p) | 14,96 x 18,11 x 15,63 pouces |
| Dimensions nettes sans Yoke mm (l x h x p) | 297 x 333 x 397 mm |
| Dimensions nettes sans. Yoke pouces (l x h x p) | 11,69 x 13,11 x 15,63 pouces |
| Poids net (sans volet) | 13 kg / 28,66 lbs |
| Poids net (volets inclus) | 14,75 kg / 32,52 lbs |
Données électriques
| Tension de fonctionnement | 100 – 240V 50/60Hz |
| Protection électrique | Protection contre les surcharges avec récupération automatique |
| Puissance max. Sortie | 594W @ 230V / 623W @ 100V |
| Liaison électrique | 5 unités @ 230V / 2 unités @ 100V |
| Facteur de puissance | Pf 1,0 @ 100V / Pf 0,98 @ 230V |
| Puissance en veille | 13W |
| Puissance de sortie max. @ 100V | 5A (ETL) / 8A |
| Puissance absorbée max. @ 230V | 9A (ETL) / 12A |
| Bloc d’alimentation | Mode de commutation électronique intégré à auto-rangement |
Fonctionnement et contrôleur
| Canaux DMX | 4CH CCT, 7CH CCT, 6CH RGB, 10CH RGB, 18CH RGB, 12CH DIRECT, 14CH DIRECT, 21CH DIRECT, 6CH HSI, 12CH HSI |
| Modes DMX | 10 |
| Protocole | USITT DMX512A RDM ANSI E1.20 en option : CRMX, W-DMX™ G2, W-DMX™ G3, W-DMX™ G4, W-DMX™ G4S Bluetooth (Low Energy) en option Prêt pour la technologie KLSTR. |
| Réglage et adressage | Écran TFT RDM ANSI E1.20 Near Field Control (NFC) |
| Mode autonome | Programme automatique, Macro couleur, Couleur rapide, Tunable White, Couleur utilisateur |
| DMX sans fil | en option : Fonction d’émission et de réception de Lumen Radio (CRMX) |
| indicateur | Écran TFT |
| commandes | 8 commandes rétroéclairées |
| Strobe | 0-30Hz |
| E/S DMX | IP65 XLR 5 broches mâle/femelle |
| E/S de puissance | Prises d’entrée et de liaison compatibles avec TRUE1 |
| Mise à jour du micrologiciel par USB | Prise USB IP65 |
Installation
| Orientation | Tous |
| Possibilités de Rigging | suspension directe |
| Caractéristiques de sécurité | 1x œil de sécurité |
| Distance minimale des matériaux inflammables | 0,3 mètres (11,8 pouces) |
Caractéristiques thermiques
| Refroidissement | Actif, Système de caloducs, Régulation de la température |
| Humidité (max.) | 95% |
| Plage de température, fonctionnement CA | De -40°C à 45°C |
| Plage de température, démarrage AC en fonctionnement | De -20° à 45°C |
| Plage de température, stockage AC uniquement | De -40°C à 80°C |
| Plage de température, fonctionnement de la batterie | De -20° à 40°C |
| Plage de température, fonctionnement de la batterie de démarrage. | De -20° à 40°C |
| Plage de température, Batterie de stockage | De -10°C à 25°C |
| Plage de température, chargement | De 0°C à 40°C |
| Protection thermique | Protection automatique contre la surchauffe |
Inclus / Facultatif
| Éléments inclus | Volet 8 faces, câble d’alimentation de 2 m |
| Accessoires en option | Cadre de gel, grilles (doubles et simples), Yoke PO |
| Options de couleur | Noir – RAL 9004 (standard), Couleur personnalisée – tout RAL (sur demande) |
Conformité
| CE – 2014/30/EU : Directive CEM |
| EN 55103-2 |
| EN 55015 |
| EN 61547 |
| EN 61000-3-2 |
| EN 61000-3-3 |
| EN 55032 |
| CE – 2014/35/EU : Directive basse tension |
| EN 60598-1 |
| EN 60598-2-17 |
| EN 62471 |
| EN 60529 |
| Directive RoHS2 |
| 2011/65/EU |
| ETL C/US |
| FCC |
| UKCA |
Numéro de commande
| Série ROXX ICON | Code |
| ICON F8 |
15208001
|
| Accessoires | Code |
| Volet, noir | 15908101 |
| Demi Grid S, noir | 15908301 |
| Demi Grid D, noir | 15908401 |
| Cadre en gel, noir | 15908501 |
| PO Yoke | 15908201 |
| TimoTwo Modul | 15900100 |
| Antenne | 15900201 |
