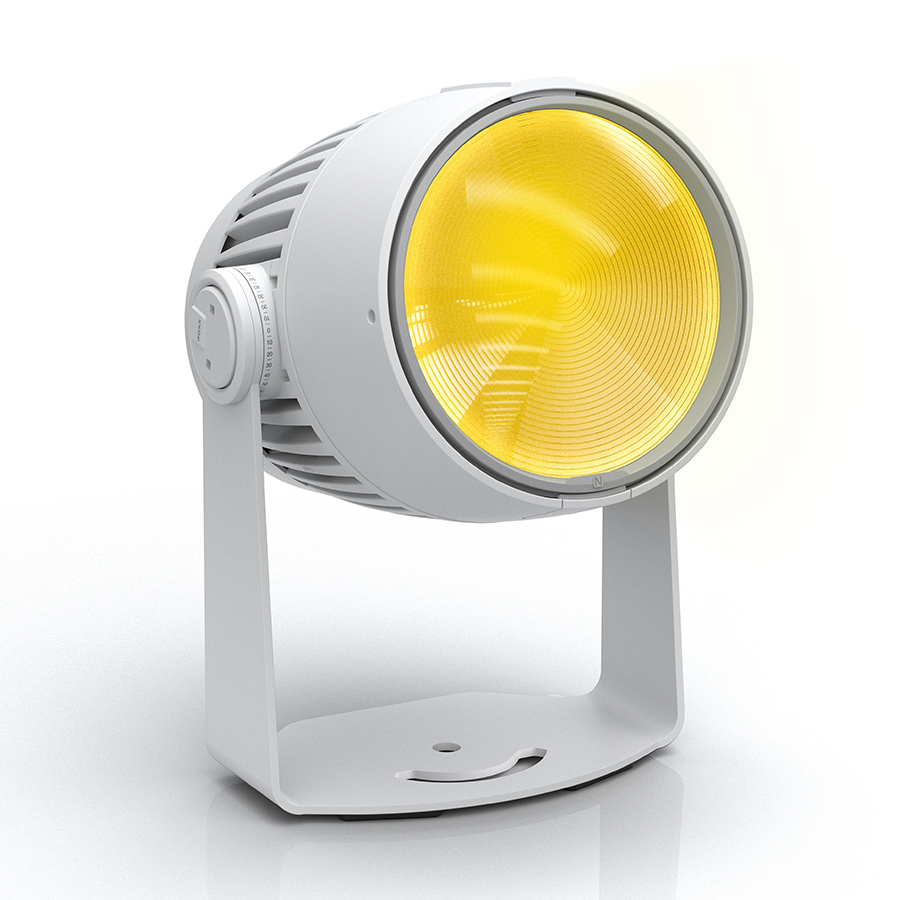

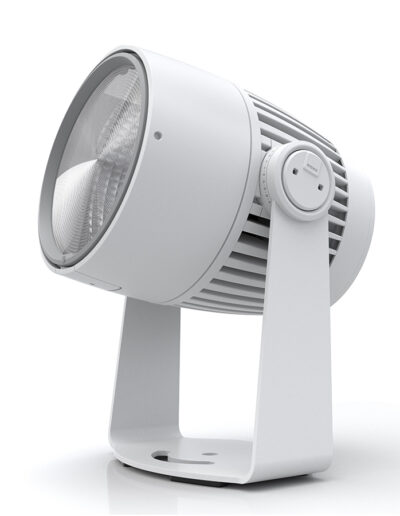

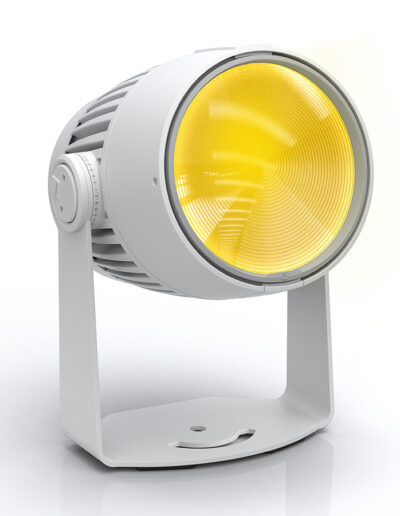

A.SHOW FC

LED à source unique – Couleurs intenses et blanc variable

230W / LED 4 couleurs
9 000 lm luminous flux
IP66 à l’intérieur/à l’extérieur
5 ans de garantie

1

La fixation

Version FC

Qu’il s’agisse d’architecture, de parcs à thème ou de bateaux de croisière, l’A.SHOW FC convainc dans tous les domaines d’application avec une lumière très équilibrée et lumineuse sans aucune ombre de couleur, des couleurs fortes et saturées, ainsi que des pastels chauds.

Gamme de couleurs

L’ajout de la chaux permet de combler l’écart entre les RVB, d’étendre le spectre des couleurs et d’améliorer la qualité de la lumière blanche. Par conséquent, l’A.SHOW FC permet d’obtenir un IRC/Ra supérieur à 90, ce qui garantit une reproduction naturelle des couleurs.

La température de couleur peut être facilement ajustée à n’importe quelle application de caméra à l’aide de la fonction +/- verte et du décalage magenta.

Étalonnage des couleurs ROXX

L’étalonnage des couleurs ROXX^® garantit d’excellents tons blancs (CCT 2.000-10.000K), précisément sur la courbe du corps noir. De même, la correspondance des couleurs est effectuée sur l’ensemble du spectre chromatique, ce qui garantit des couleurs uniformes sur tous les luminaires ROXX^®.

L’algorithme spécial ROXX^® permet un contrôle convivial de la LED 4 couleurs via seulement trois canaux, aussi bien en mode RVB qu’en mode HSI.

2

Rapide et facile.
Le changement de lentille

Code de l'objectif

Un code de lettres sur l’anneau de la lentille garantit une identification rapide de l’angle du faisceau une fois installé.

LENTILLES / R.LOK

Grâce à la technologie ROXX^® R.LOK spécialement développée et brevetée, les lentilles peuvent être changées facilement et rapidement. L’angle du faisceau peut ainsi être réglé confortablement, que ce soit à partir de 17°, 35°, 59° ou des lentilles elliptiques 16°x24° et 18°x57°. La rotation de la fente sur 360° permet également d’aligner les lentilles elliptiques en continu. Un dispositif antivol intégré protège contre le retrait non autorisé de la lentille.

R.KEY

Le réglage de l’inclinaison et le retrait de la lampe frontale sont protégés contre toute utilisation abusive par la clé ROXX^® R.KEY (outil spécial).

3

Installation

Panneau de connexion PG

Pour une installation individuelle et pratique des projecteurs, les entrées d’alimentation, ainsi que les entrées et sorties DMX et 0-10V sont réalisées via un passe-câble avec presse-étoupe PG et un bornier Phoenix.

DMX / 0-10V / RDM

Le projecteur peut être intégré à une ligne DMX câblée via deux connecteurs PG certifiés IP66 et communique également via une communication RDM bidirectionnelle. De plus, une connexion 0-10V est disponible pour soit réguler l’intensité lumineuse du luminaire via un gradateur 0-10V, soit pour connecter le luminaire à un contact d’alarme tel qu’un interrupteur mural ou un centre d’appel d’urgence.

4

Ultra flexible. Les accessoires

Accessory Holder

Le design discret de l’A.SHOW en fait le luminaire idéal même lorsqu’une apparence élégante est indispensable. C’est pourquoi nous avons mis l’accent sur détails techniques discrets – par exemple, le porte-accessoire n’est placé sur le luminaire que lorsque c’est nécessaire.sur le luminaire que lorsque c’est nécessaire.

Barndoor

Un barndoor rotatif à 360° et à 8 positions est disponible pour un contrôle optimal du faisceau.

Peigne à miel

Un nid d’abeille est disponible pour limiter la lumière parasite et les réflexions latérales.

Luminaire suspendu

L’A.SHOW permet également de créer un langage de conception uniforme en tant que luminaire suspendu. Pour cela, la poignée est retirée et les points de fixation sont simplement fermés avec le c. aps fourni. C’est élégant, n’est-ce pas ?

Full Anti-Glare Shield

Le bouclier anti-lames intégral élimine la vue de la LED et réduit ainsi l’éblouissement et la lumière parasite à un minimum.

5

Électronique et logiciels

Gradation haute résolution

La technologie 16 bits appliquée permet la plus haute résolution du comportement de gradation et de la couleur. couleur mélange. Diminution continue de l’intensité lumineuse jusqu’à zéro sans sauts visibles ou couleur Les changements de couleur sont garantis.

Courbes de gradation et émulation de Tungsten

Quatre courbes de gradation sélectionnables avec une réponse réglable et une fonction de décalage vers le rouge pour l’émulation du tungstène sont également disponibles.

Sans scintillement

Six fréquences PWM réglables jusqu’à 25 kHz garantissent une image de la caméra sans scintillement, même lors d’enregistrements à grande vitesse.

Seul(e)

Des modes autonomes élaborés, y compris des effets cinématographiques, divers programmes automatiques, des scènes personnalisables, des macros de couleurs ajustées CCT, LEE et des modèles de couleurs personnalisés (RGBL) permettent d’obtenir de superbes effets d’éclairage sans utiliser de commandes d’éclairage externes.

Minuterie

Grâce à la fonction de minuterie interne, les modes autonomes peuvent être commodément en fondu et en fondu enchaîné après la mise en marche du projecteur, sans avoir besoin d’une commande externe. Simultanément, la fonction de minuterie est disponible par câble ainsi que par DMX sans fil pour un fonctionnement maître et esclave.

6

Toujours bien protégé

^ROXX sont conçus pour une utilisation permanente à l’extérieur et sont dotés d’une protection supplémentaire contre la corrosion C5-M et d’une protection contre la rouille. améliorée Protection de l’appareil IP66 ainsi en fournissant l’extra pour un plus grand nombre d’applications. En plus de l’architecture ou des parcs d’attractions Même les installations fixes situées dans des zones côtières ou offshore fortement exposées au sel peuvent être mises en œuvre de manière fiable sur de longues périodes.

7

Convivialité jusque dans les moindres détails

L’écran OLED assure une configuration rapide des phares. Les touches rétroéclairées et tactiles permettent une navigation sûre même dans un environnement sombre. Une installation pratique du projecteur au-dessus de la tête peut être réalisée grâce à l’a… Fonction de retournement automatique de l’écran.

Version couleur

La source LED multicolore offre des couleurs pastel lisses à des couleurs saturées percutantes et un contrôle linéaire de la température ambiante.

IP 66

Le luminaire est entièrement protégé contre la poussière et les jets d’eau puissants provenant de n’importe quelle direction.

Courbes de gradation

Quatre courbes de gradation à haute résolution et une réponse de gradation réglable pour s’adapter à l’application respective.

Calibrage des couleurs ROXX

L’étalonnage des couleurs ^ROXX® garantit des couleurs vives et uniformes ainsi que d’excellents blancs, précisément sur la courbe du corps noir.

5 ans de garantie

Une garantie complète de cinq ans assure des performances fiables et une tranquillité d’esprit à long terme dans les environnements exigeants.

Maître et esclave

Une fois que le projecteur est réglé sur « maître » et sur la première position de la chaîne, il contrôle les unités « esclaves » suivantes.

Angles multiples

Angles de faisceau multiples grâce aux lentilles optionnelles.

Sans scintillement

Six fréquences PWM sélectionnables jusqu’à 25kHz garantissent un fonctionnement sans scintillement devant la caméra, même lors d’enregistrements à grande vitesse.

Fonction Quicklight

La fonction Quick-light permet d’accéder directement au gradateur et au CCT pour une utilisation facile et rapide lors du réglage des lumières.

Solution verte

La longue durée de vie de la LED et la grande économie d’énergie rendent ce produit particulièrement respectueux de l’environnement.

Minuterie

Grâce à la fonction de minuterie interne, les modes autonomes des appareils peuvent être facilement activés et désactivés après la mise en marche de l’appareil, sans qu’il soit nécessaire d’utiliser un contrôleur externe.

Écran OLED

Écran OLED avec quatre touches tactiles, rétroéclairage et fonction de retournement automatique pour une configuration facile.

Revêtement C5-M

Protection accrue contre la corrosion pour une installation fixe près de la côte et en mer sans hésitation.

Activation RDM

La gestion à distance des appareils permet une communication bidirectionnelle sur le réseau DMX, pour la programmation externe et les fonctions de contrôle.

Ventilateur à température contrôlée

Ventilateur à température contrôlée pour un fonctionnement optimisé et silencieux.

Seul(e)

Modes autonomes étendus pour des effets d’éclairage brillants, même sans avoir besoin d’un contrôleur externe.

Technologie 16 bits

Technologie 16 bits pour un mélange de couleurs haute résolution et un comportement de gradation ultra-fluide.

Intertek

Outre la conformité du produit pour le marché européen, ce produit est également certifié ETL et répond aux normes et exigences de sécurité pour l’Amérique du Nord.

De l'ombre à la chaleur

Fonction Dim-To-Warm commutable pour simuler les luminaires halogènes traditionnels tout en réduisant l’intensité de l’éclairage.

Données techniques

Photometrics

Durée de vie prévue des LED	50 000 heures
Source de lumière	1x230W RGBL
Type de système optique	réflecteur + plaques de lentilles interchangeables
Fréquence PWM des LED	sélectionnable 800Hz, 1200Hz, 2000Hz, 3600Hz, 12kHz, 25kHz
Angles du faisceau (50%)
	17° (avec lentille étroite)
	35° (avec un objectif moyen)
	59° (avec un objectif large)
	16°x24° (avec lentille étroite elliptique)
	18°x57° (avec lentille elliptique large)
Angles de champ maximum (10%)
	34° (avec une lentille de fresnel étroite)
	70° (avec une lentille de fresnel moyenne)
	88° (avec un objectif composé large)
	34°x45° (avec lentille elliptique étroite)
	42°x80° (avec lentille elliptique)
Plage de température de couleur	2.000K – 10.000K
IRC / Ra	85
TLCI	77
Efficacité (max)	47,61 lm/W
Flux lumineux	9,219 lm
éclairement Lux @ 5m (lentille étroite)	1,439 lx
éclairement Lux @ 5m (lentille moyenne)	349 lx
éclairement Lux @ 5m (objectif large)	183 lx
éclairement Lux @ 5m (lentille elliptique-étroite)	876 lx
éclairement Lux @ 5m (lentille elliptique large)	372 lx

Dimensions et poids

Classe IP	IP66
Classe Corrison	C5-M (ISO 12944)
Matériau du corps	Aluminium moulé sous pression
Matériau de l’objectif	Verre trempé à l’avant
Dimensions nettes (l x h x p)	231 x 311 x 258 mm
Hauteur de la tête physique	339 mm
Dimensions nettes en pouces	9,1 x 12,2 x 10,2 pouces
Poids net	5,7 kg (12,6 lbs)
Inclinaison	360°
Système de verrouillage de l’inclinaison	Système de verrouillage sécurisé grâce à l’outil spécial R.LOK (en option), indicateur d’angle

Données électriques

Alimentation en courant alternatif, max.	90 – 305 V 50/60Hz
Puissance AC, nominale	100 – 277 V 50/60Hz
Protection électrique	Protection contre les surcharges avec récupération automatique
Courant d’appel maximum	50A
Consommation électrique maximale	230W
Consommation électrique typique	154W
Puissance en veille	6,7W
Puissance maximale @ 100 V	8A
Puissance maximale @ 230 V	8A
Facteur de puissance	0,92 PF (230 V) / 0,99 PF (100V)
Bloc d’alimentation	Mode de commutation électronique intégré à auto-rangement
Liaison électrique	4 unités @ 120 V ; 8 unités @ 230 V

Fonctionnement et contrôleur

Fonctions DMX	Dimmer, Dimmer Fine, Shutter, Duration, Hue, Saturation, Red, Red Fine Green, Green Fine, Blue, Blue Fine, Lime, Lime Fine, CCT, Tint, Color Macro, Color Macro Crossfade, Device Settings
Canaux DMX	3/10 CANAUX HSI, 3 CANAUX CCT, 3/6/9/11/14 CANAUX RGB, 4/8/11/16 CANAUX DIRECTS
Modes DMX	12
Protocole	CRMX optionnel
	USITT DMX512A
	RDM ANSI E1.20
	Bluetooth en option
Réglage et adressage	Affichage graphique OLED / 4 commandes
	RDM ANSI E1.20
Mode autonome	Programme automatique, éditeur, macro couleur, couleur rapide, Tunable White, couleur utilisateur, minuterie
DMX sans fil	Lumenradio avec RDM (en option)
indicateur	Affichage graphique OLED
commandes	4 commandes tactiles rétro-éclairées
Strobe	0-20Hz
DMX & 0-10 V I/O	passage de câble par connexion PG IP66, y compris bloc de jonction de type Phoenix
Entrée d’alimentation	passe-câble à travers la connexion PG classée IP66, y compris le bornier de type Phoenix

Installation

Point de montage	trou M12 centré
Orientation	Tous
Rigging possibilités	Suspension ou montage au plafond / suspendu (capuchons de stores suspendus inclus).
Caractéristiques de sécurité	support arrière pour le câble de sécurité
Distance minimale des matériaux inflammables	0,3 mètres (11,8 pouces)

Caractéristiques thermiques

Refroidissement	Actif, Air pulsé, Régulation de la température
Humidité (max.)	95%
Plage de température, fonctionnement	De -20°C à 45°C
Plage de température, démarrage	De -20°C à 50°C
Plage de température, stockage	De -20°C à 80°C
Protection thermique	Protection automatique contre la surchauffe

Inclus / Facultatif

Éléments inclus	2 bouchons de radiateur pour l’installation suspendue, câble d’alimentation de 2 m
Accessoires en option	Plaques d’objectifs multiples (circulaires et elliptiques), Adaptateur d’accessoires, 8-Way BarndoorMiel, Full Anti-Glare Shield, Gel-Frame, R.KEY
Options de couleur	Blanc – RAL 9010 (standard)
	Noir – RAL 9004
	Couleur personnalisée – tout RAL

Conformité

CE – 2014/30/EU : Directive CEM

EN 55103-2

EN 55015

EN 61547

EN 61000-3-2

EN 61000-3-3

EN 55032

CE – 2014/35/EU : Directive basse tension

EN 60598-1

EN 60598-2-17

EN 62471

EN 60529

Directive RoHS2

2011/65/EU

ETL C/US

FCC

UKCA

Numéro de commande

A.SHOW	Code
A.SHOW FC Black	11302101
A.SHOW FC Blanc	11302102
A.SHOW FC Custom	11302103
A.SHOW TW+ Noir	11302001
A.SHOW TW+ Blanc	11302002
A.SHOW TW+ Custom	11302003
A.SHOW T Noir	11302201
A.SHOW T White	11302202
A.SHOW T Custom	11302203
A.SHOW D Noir	11302301
A.SHOW D White	11302302
A.SHOW D Custom	11302303

Accessoires	Code
A.SHOW Lentille étroite (grise)	11307001
A.SHOW Lentille moyenne (grise)	11307101
A.SHOW Objectif large (gris)	11307201
A.SHOW Lentille Elliptique Etroite (grise)	11307301
A.SHOW Lentille elliptique large (grise)	11307401
A.SHOW Accessory Holder (blanc)	11907402
A.SHOW Barndoor (blanc)	11907502
A.SHOW Peigne de miel	11907602
Cadre SHOW Gel (noir)	11907701
Omega Bracket ST (noir)	90900002
SHOW Full Anti-Glare Shield (blanc)	11308402
SHOW Full Anti-Glare Shield (personnalisé)	11308403
R.KEY (blanc)	90900004
