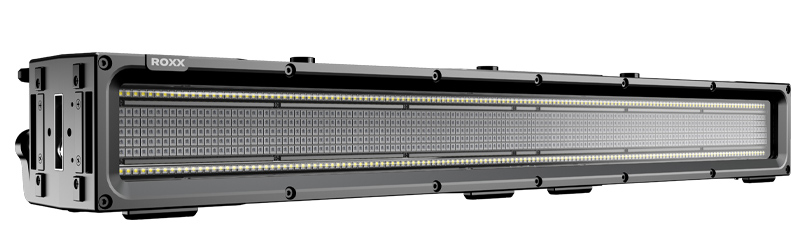

CLUSTER S1
STROBOSCOPE/BARRE HYBRIDE HAUTE PUISSANCE, ADAPTABLE AUX PIXELS
Doté de 720 LED RVB et de 288 LED CW, le CLUSTER S1 offre un rendement massif qui captive n’importe quel public. Avec 26 segments contrôlables à la fois sur les lignes RVB et les lignes stroboscopiques individuelles, tu as un contrôle inégalé sur ton environnement lumineux. Fais l’expérience de transitions transparentes et d’effets à couper le souffle grâce au pas de pixel continu entre les appareils CLUSTER S1 et S2.
En chargeant la vidéo, vous acceptez la déclaration de confidentialité de YouTube.
En savoir plus
- Lampe stroboscopique / lampe de poche hybride très puissante et adaptable aux pixels.
- 720 LED RVB et 288 LED CW pour un rendement massif

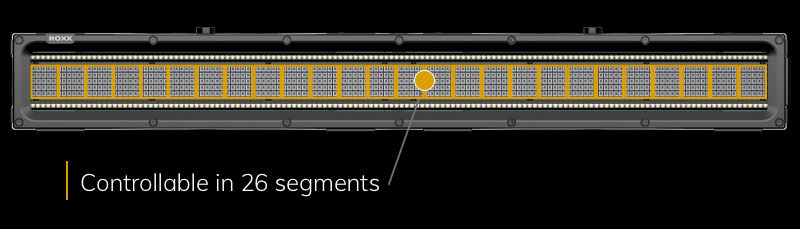

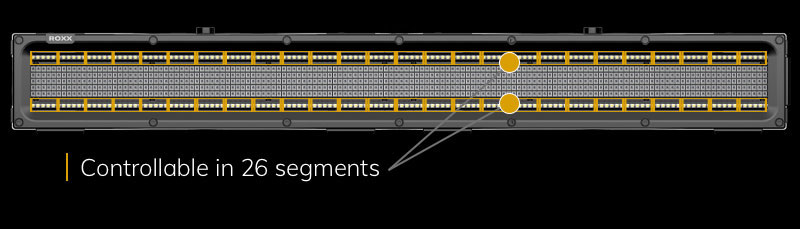

- Chaque 26x segments contrôlables sur les lignes RVB et stroboscopiques individuelles.
- Mélange complet des couleurs et blanc réglable avec un IRC élevé
- Un grand nombre de modèles intégrés pour créer rapidement et simplement des effets époustouflants.
- Classé IP65 pour une utilisation à l’intérieur et à l’extérieur
- Système C-Lok intégré pour une mise en place sans outil et sans rupture du CLUSTER
- Aimants de préliaison pour un alignement facile et une utilisation « d’une seule main ».
Améliore ton répertoire visuel avec des filtres magnétiques en option, ce qui permet d’obtenir des effets distinctifs adaptés à chaque spectacle de lumière et à chaque application de caméra. Avec plusieurs emplacements de montage, y compris des options de montage créatif et de montage au sol, le S1 offre une incroyable souplesse d’installation.
Profite de fondus fluides et parfaits grâce au contrôle de la gradation sur 16 bits, tandis que les fréquences PWM réglables jusqu’à 25 kHz garantissent un fonctionnement de la caméra sans scintillement, assurant ainsi que tes visuels restent impeccables dans n’importe quel scénario d’enregistrement.

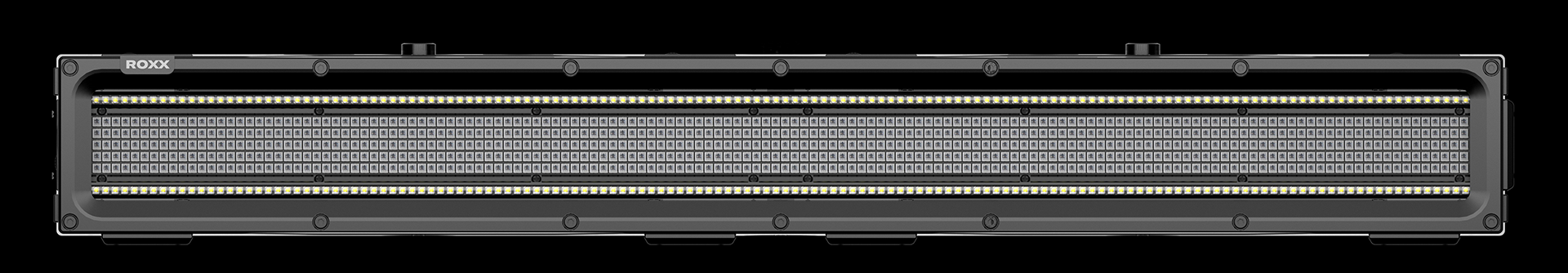

CONCEPT DE LUMIÈRE – CLUSTER S1

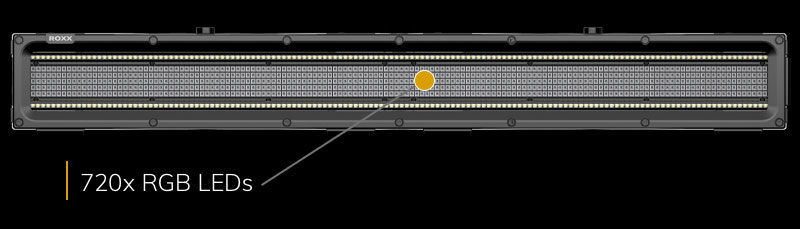

Panneau RVB

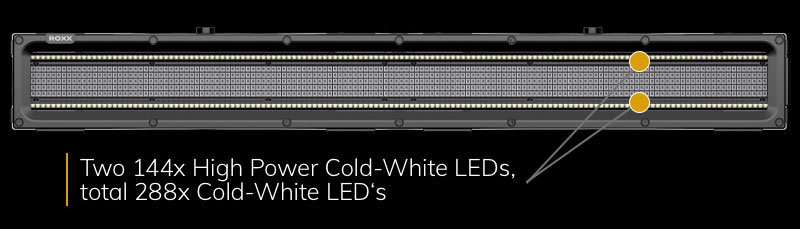

Lignes stroboscopiques uniques à haute puissance

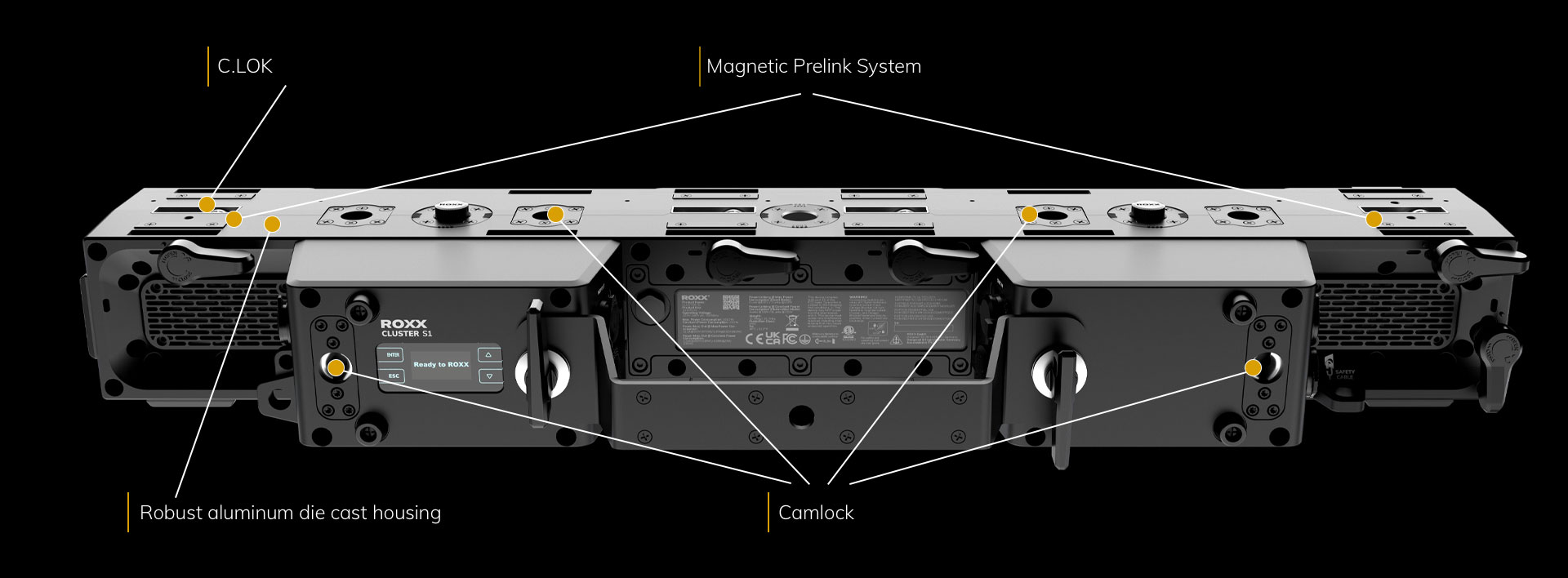

CLUSTER S1 – CARACTÉRISTIQUES
CLUSTER S1 – MONTAGE
Que ce soit à l’intérieur ou à l’extérieur, l’indice de protection IP65 garantit un fonctionnement fiable dans n’importe quel environnement. Dis adieu aux configurations encombrantes grâce au système C-Lok intégré, qui permet de configurer les CLUSTER sans outil et en toute transparence. Les aimants Pre-Link simplifient l’alignement et le fonctionnement, ce qui te permet de te concentrer sur la libération de ta créativité.

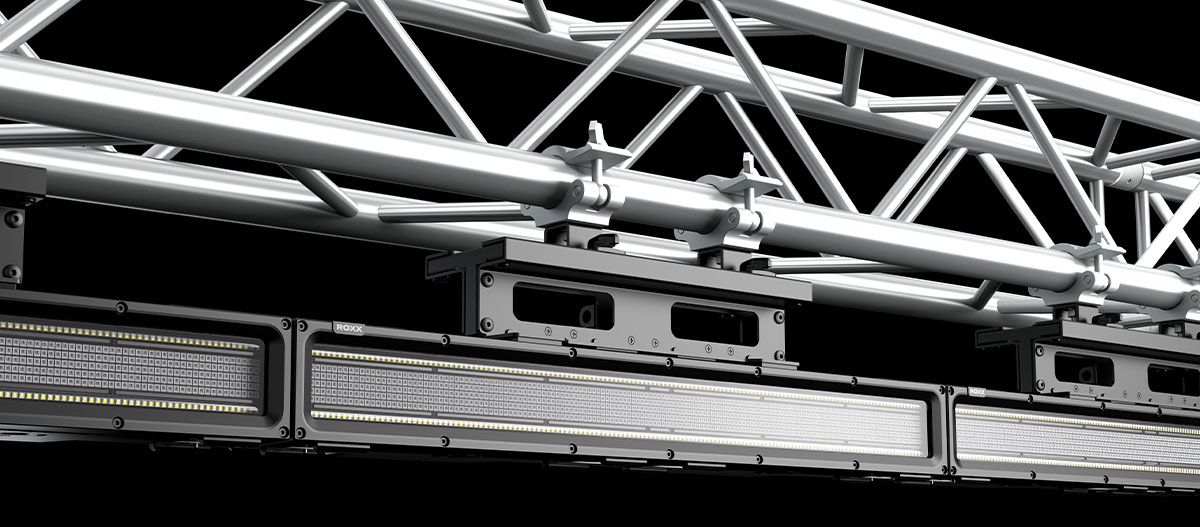

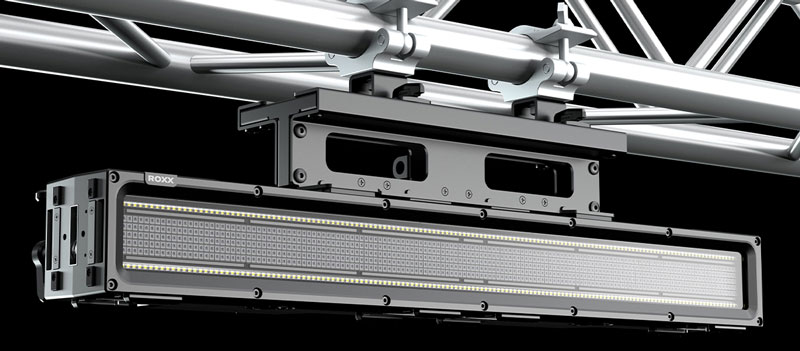

Support de gréement CLUSTER G2
En continu gréement à traverscoulissant de montage positions

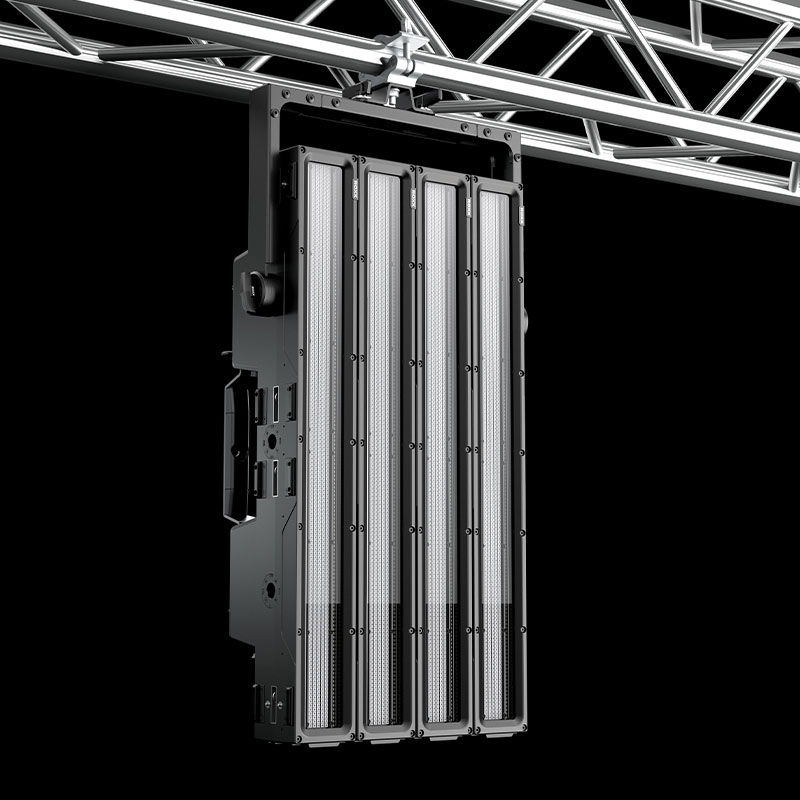

Montage en CLUSTER avec Yoke 4.2 (optionnel)
Montage en CLUSTER avec Yoke 2.2 (en option)
Rigging par un trou centré de 13 mm / 1/2″ sur la poignée

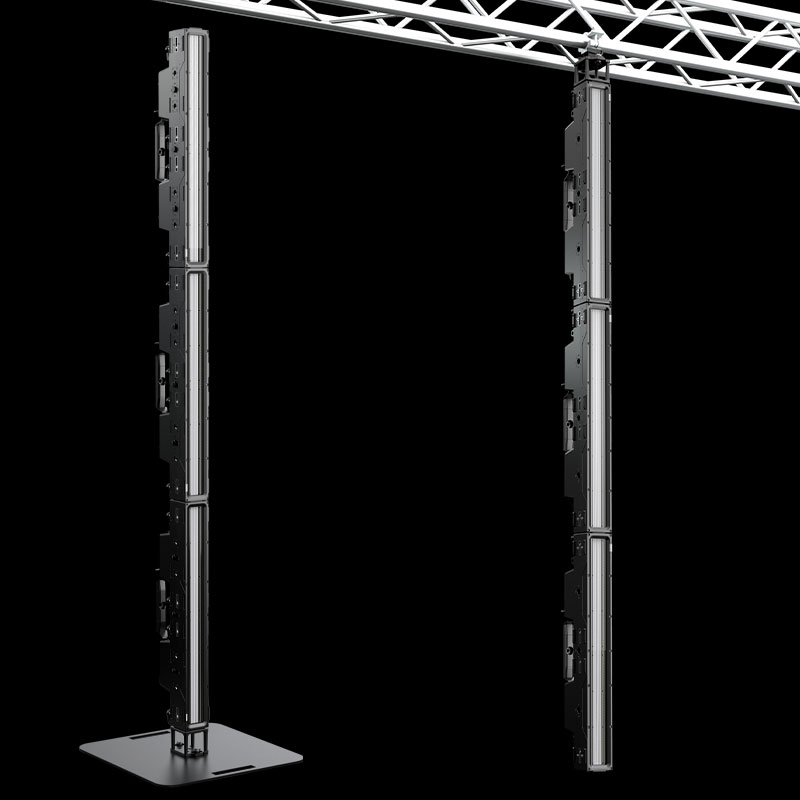

Montage en CLUSTER avec support vertical.
Suspension et plaque de sol
(L’image montre un accessoire (plaque de base) provenant de fournisseurs tiers, que nous ne proposons pas à la vente).

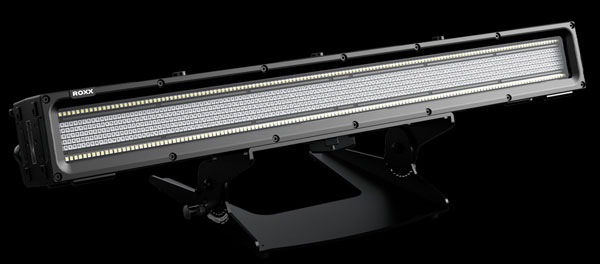

Support de sol
Points de fixation multiples :
- 3x Camlock avec adaptateurs ¼ de tour
- 3x M 12mm / ½ »
- 1x TV Spigot

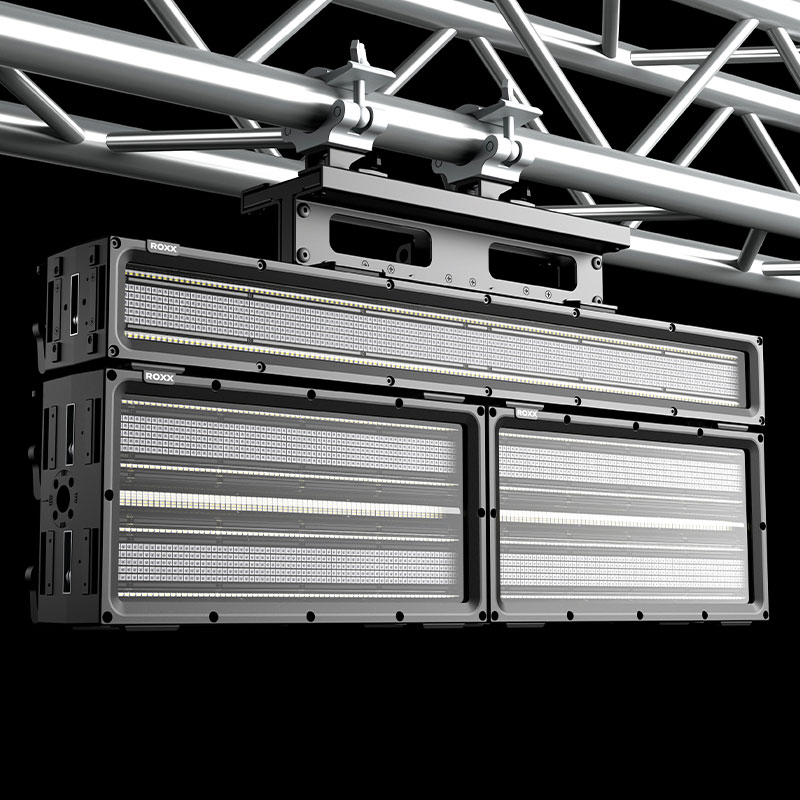

Grâce au mécanisme de cluster avancé et sans outil, ROXX® S1 peut être combiné avec tous les produits de la série CLUSTER pour offrir aux concepteurs d’éclairage de nouvelles possibilités créatives dans des configurations horizontales et verticales, et convient aux petites et grandes salles et aux stades

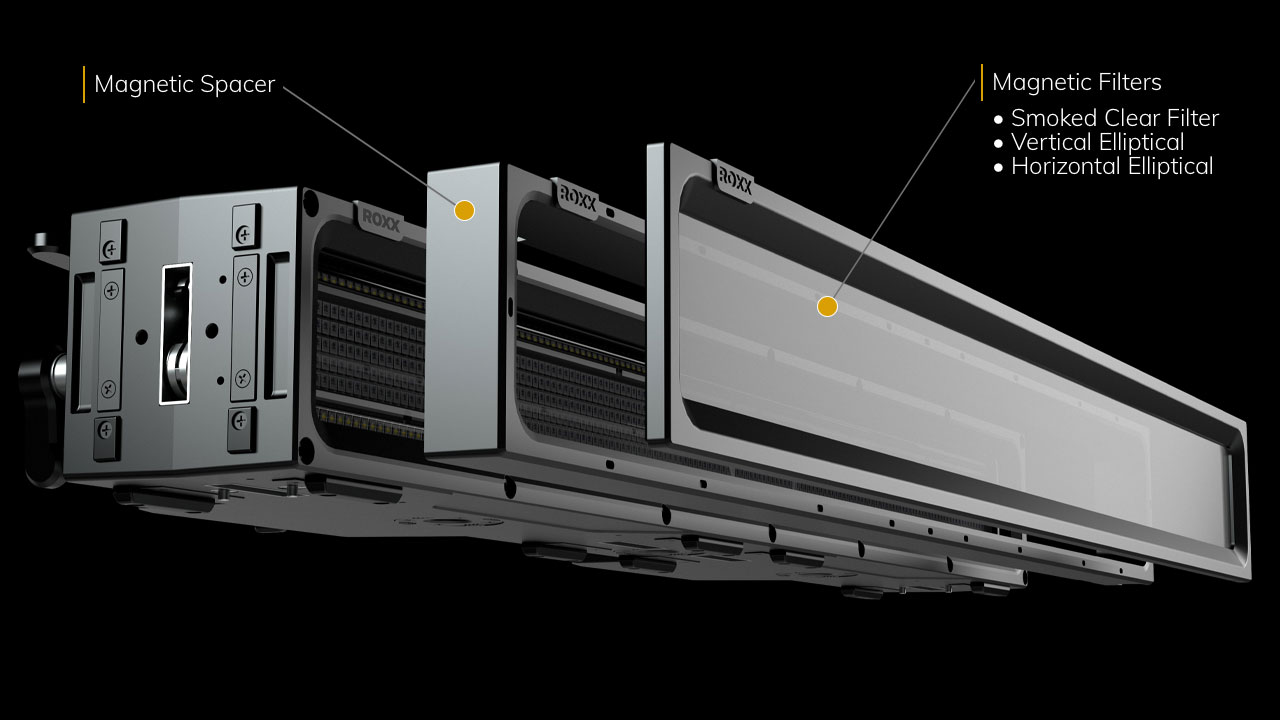

GROUPE S1 – ACCESSOIRES
ROXX® propose également une large gamme de filtres accessoires magnétiques et faciles à appliquer. Le filtre Smoked Clear est particulièrement utile dans les applications TV, car il permet aux appareils de disparaître visuellement dans la scénographie lorsqu’ils sont éteints. Les deux filtres elliptiques façonnent le faisceau lumineux verticalement ou horizontalement avec un effet givré, ce qui donne à l’utilisateur encore plus de possibilités d’effets.
- Cadre FX
- Filtre FX fumé transparent
- Filtre FX Elliptique Horizontal
- Filtre FX Elliptique Vertical
- FX Filter Frame Tube Opal
En chargeant la vidéo, vous acceptez la déclaration de confidentialité de YouTube.
En savoir plus
CLUSTER S1
Photometrics
| Durée de vie prévue des LED | 50 000 heures |
| Source de lumière | 288 x LED CW (7000K), 720 x LED RVB |
| Type de système optique | lentille native, elliptique |
| Fréquence PWM des LED | sélectionnable 800Hz, 1.200Hz, 2.000Hz, 3.600Hz, 12kHz, 25kHz |
| Angles de faisceau @ Plein (50%) | 66° |
| Angles de champ maximum @ Plein (10%) | tba |
| Plage de température de couleur | tba |
| CRI/Ra @ Full | à confirmer |
| Efficacité à plein régime (max) | tba |
| Flux lumineux @ Plein | tba |
| Flux lumineux @ 2x Single Strobes (Mode Boost) | tba |
| Flux lumineux @ 2x stroboscopes simples (mode d’éclairage) | tba |
| Flux lumineux @ 2x panneau RVB (mode illumination) | tba |
| éclairement Lux @ 3m / 9,84ft (@ Full / Boost Mode) | tba |
| éclairement Lux @ 3m / 9,84ft (@ 2x Single Strobes / Boost Mode) | tba |
| éclairement Lux @ 3m / 9,84ft (@ Panneau RGB) | tba |
Dimensions et poids
| Classe IP | IP65 |
| Classe IK | IK06 |
| Matériau du corps | Aluminium, Nylon |
| Matériau de l’objectif | Verre trempé à l’avant |
| Dimensions nettes sans Yoke (l x h x p) | 800 x 100 x 182,5mm |
| Dimensions nettes en pouces | 31,49 x 3,93 x 7,19 pouces |
| Poids net | 12,84kg / 28,31lbs |
| Inclinaison | 288° |
| Système de verrouillage de l’inclinaison | Yoke positions incluses (optionnel Yoke) |
Données électriques
| Puissance AC, max | 90 – 285V 50/60Hz |
| Puissance AC, nominale | 100 – 240V 50/60Hz |
| Protection électrique | Protection contre les surcharges avec récupération automatique |
| Consommation électrique maximale | 1010W |
| Consommation constante (mode d’éclairage) | 215W |
| Puissance Max. Out @ Max. Consommation électrique | 3,97A @ 230V (910W) / 11,3A @ 100V (970W) |
| Puissance Max. Sortie à consommation constante | 0,99A @ 230V (215W) / 2,24A @ 100V (220W) |
| Liaison de puissance @ Consommation de puissance maximale (mode Boost) | 3 unités @ 230V / 0 unité @ 100V |
| Liaison électrique @ consommation constante (mode d’éclairage) | 11 unités @ 230V / 4 unités @ 100V |
| Facteur de puissance @ Max. Consommation électrique (mode Boost) | 0,88PF @ 100V / 1,00PF @ 230V |
| Facteur de puissance à consommation constante (mode d’éclairage) | 0,985PF @ 100V / 0,981 PF @ 230V |
| Bloc d’alimentation | Mode de commutation électronique intégré à auto-rangement |
Opérateur et contrôleur
| Canaux DMX | 12CH Simple, 27CH Easy, 44CH Standard, 138CH Pure, 269CH Pure Extended Mode, 166CH Full Access, 297CH Full Access Extended, 100CH Pure S2 Merge Mode |
| Modes DMX | 8 |
| Protocole | |
| USITT DMX512A | |
| RDM ANSI E1.20 | |
| Art-Net | |
| sACN | |
| Réglage et adressage | Affichage graphique OLED / 4 commandes |
| RDM ANSI E1.20 | |
| Mode autonome | Programme automatique, Macro couleur, Couleur rapide, Tunable White, Couleur utilisateur |
| DMX sans fil | n.d. |
| Indicateur | Affichage graphique OLED |
| Commandes | 4 commandes tactiles rétro-éclairées |
| Strobe | 0-30Hz |
| E/S DMX | IP65 XLR 5 broches mâle/femelle |
| E/S Ethernet | IP65 RJ45 Ethernet mâle/femelle |
| Entrée d’alimentation | Prises d’entrée et de liaison compatibles avec TRUE1 |
| Mise à jour du micrologiciel par USB | Prise USB IP65 |
Installation
| Point de montage sur le dessus et l’arrière de l’appareil | 2x 1/4 de tour Omega Bracket |
| Point de montage avec le support optionnel Rigging G2 | 2x/4x 13mm / 1/2″ trous pour la fixation de la pince |
| Point de montage par les empiècements optionnels (montage vertical) | 1x/3x trous de 13mm / 1/2″, 1x fixation TV centrée, 1x/3x Camlocks intégrés pour Supports Omega |
| Orientation | Tous |
| Rigging possibilités | directement ou grâce à des accessoires de gréement optionnels |
| Caractéristiques de sécurité | 2 fixations arrière pour le fil de sécurité de l’appareil et des accessoires |
| Distance minimale des matériaux inflammables | 0,3 mètres (11,8 pouces) |
Caractéristiques thermiques
| Refroidissement | Actif, Air pulsé, Régulation de la température |
| Humidité (max.) | 95% |
| Plage de température, fonctionnement | De -40°C à 45°C |
| Plage de température, démarrage | De -20° à 45°C |
| Plage de température, stockage | De -40°C à 80°C |
| Protection thermique | Protection automatique contre la surchauffe |
Inclus / Facultatif
| Éléments inclus | 2x Puk, câble d’alimentation de 2m |
| Accessoires en option | Filtre FX vertical, Filtre FX horizontal, Filtre FX fumé transparent, Cadre de distance FX, Yoke 2.2, Yoke 4.2, Yoke 4.3, Yoke Extension de sol, Support de sol, Support vertical, Rigging Support G2, Omega Support ST |
| Options de couleur | Noir – RAL 9004 (standard) |
| Couleur personnalisée – tout RAL (sur demande) |
Conformité
| CE – 2014/30/EU : Directive CEM |
| EN 55103-2 |
| EN 55015 |
| EN 61547 |
| EN 61000-3-2 |
| EN 61000-3-3 |
| EN 55032 |
| CE – 2014/35/EU : Directive basse tension |
| EN 60598-1 |
| EN 60598-2-17 |
| EN 62471 |
| EN 60529 |
| Directive RoHS2 |
| 2011/65/EU |
| ETL C/US |
| FCC |
| UKCA |
Numéro de commande
| CLUSTER | Code |
| S2 | 13305101 |
| Accessoires | Code |
| Cadre de distance FX | 13908901 |
| Filtre FX fumé transparent | 13908801 |
| Filtre FX Elliptique Horizontal | 13908601 |
| Filtre FX Elliptique Vertical | 13908701 |
| Yoke 2.2 | 13907001 |
| Yoke 4.2 | 13907701 |
| Yoke 4.3 | 13907101 |
| Extension du plancher | 13907201 |
| Rigging Support G2 | 13907411 |
| Omega Bracket | 90900002 |
| Support de sol | 13908501 |
| Support vertical | 13908401 |
- Manual
- DMX Chart
- Pattern Chart
- Pixel Chart
- Fixture Libraries
- Photometrics
- Courbes de répartition de la lumière
- Dessin technique
- UK-Déclaration de conformité
- UE-Déclaration de conformité (DoC)
- ETL Intertec
- Fiche technique
- Documents d’appel d’offres
- Mises à jour du micrologiciel
Bientôt disponible !
Bientôt disponible !
Bientôt disponible !
IP 65
Le luminaire est entièrement protégé contre la poussière et les jets d’eau provenant de toutes les directions.
Passer au chaud
Fonction commutable Shift-To-Warm pour simuler les luminaires halogènes traditionnels tout en réduisant l’intensité de l’éclairage.
Solution verte
Les ampoules ROXX CLUSTER consomment 60 % d’énergie en moins par rapport aux ampoules DWE classiques. Grâce à leur durée de vie de 50 000 heures, les LED remplacent plus de 500 fois les lampes au tungstène (une fois grillées).
Courbes de gradation
Quatre courbes de gradation à haute résolution et une réponse de gradation réglable pour s’adapter à l’application respective.
Seul(e)
Modes autonomes étendus pour des effets d’éclairage brillants, même sans avoir besoin d’un contrôleur externe.
Pré-lien magnétique
Le système de pré-liaison magnétique aide à aligner les luminaires ROXX et permet une utilisation « d’une seule main » pour un verrouillage sûr.
Sans scintillement
Six fréquences PWM sélectionnables jusqu’à 25kHz garantissent un fonctionnement sans scintillement devant la caméra, même lors d’enregistrements à grande vitesse.
Fonction Quicklight
La fonction Quick-light permet d’accéder directement au gradateur et au CCT pour une utilisation facile et rapide lors du réglage des lumières.
C-LOK
Le système breveté C-LOK permet de connecter les appareils ROXX® entre eux rapidement et commodément, sans outils.Évolutif d’une simple ligne verticale / horizontale à des réseaux massifs de type matriciel.
Écran OLED
Écran OLED avec quatre touches tactiles, rétroéclairage et fonction de retournement automatique pour une configuration facile.
Ventilateur à température contrôlée
Ventilateur à température contrôlée pour un fonctionnement optimisé et silencieux.
Maste & Slave
Une fois que le projecteur est réglé sur « maître » et sur la première position de la chaîne, il contrôle les unités « esclaves » suivantes.
Activation RDM
La gestion à distance des appareils permet une communication bidirectionnelle sur le réseau DMX, pour la programmation externe et les fonctions de contrôle.
FCC
Outre la conformité du produit pour le marché européen, ce produit est également certifié FCC et répond aux exigences de la Commission fédérale des communications.
Calibrage des couleurs
L’étalonnage des couleurs ROXX® garantit des couleurs vives et uniformes ainsi que d’excellents blancs, précisément sur la courbe du corps noir.
Technologie 16 bits
Technologie 16 bits pour un mélange de couleurs haute résolution et un comportement de gradation ultra-fluide.
Intertek
Outre la conformité du produit pour le marché européen, ce produit est également certifié ETL et répond aux normes et exigences de sécurité pour l’Amérique du Nord.
Art-Net / sACN
L’appareil est compatible avec les protocoles Art-Net et sACN. Les données DMX-512/ RDM sont transmises via une connexion Ethernet.
Zubehör CLUSTER S1
Yoke 4.1
Yoke 4.3
Yoke 2.2
Extension du plancher
S1 - Cadre de distance FX
S1 - FX Filter Smoked Clear
S1 - Filtre FX Elliptique Horizontal
S1 - Filtre FX Elliptique Vertical
S1 - FX Filter Tube Opal
Rigging Support G2
Support vertical
Support de sol
Omega Bracket ST
Cases
Série CLUSTER
CLUSTER S1
Hybride stroboscopique/de lavage compatible avec les pixels
CLUSTER S2
Hybride stroboscopique/de lavage compatible avec les pixels
CLUSTER B4 W
(WarmWhite + Amber + Red LED's)

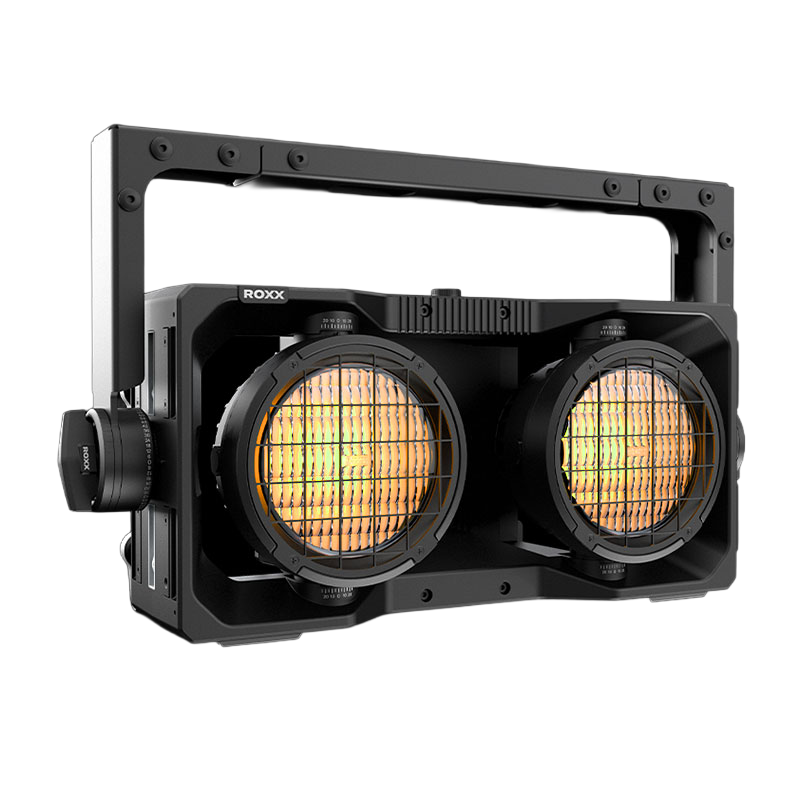

CLUSTER B2 W
WarmWhite (LED blanc chaud + ambre + rouge)
CLUSTER B2 FC
Couleur (RGBA + LED blanc chaud)

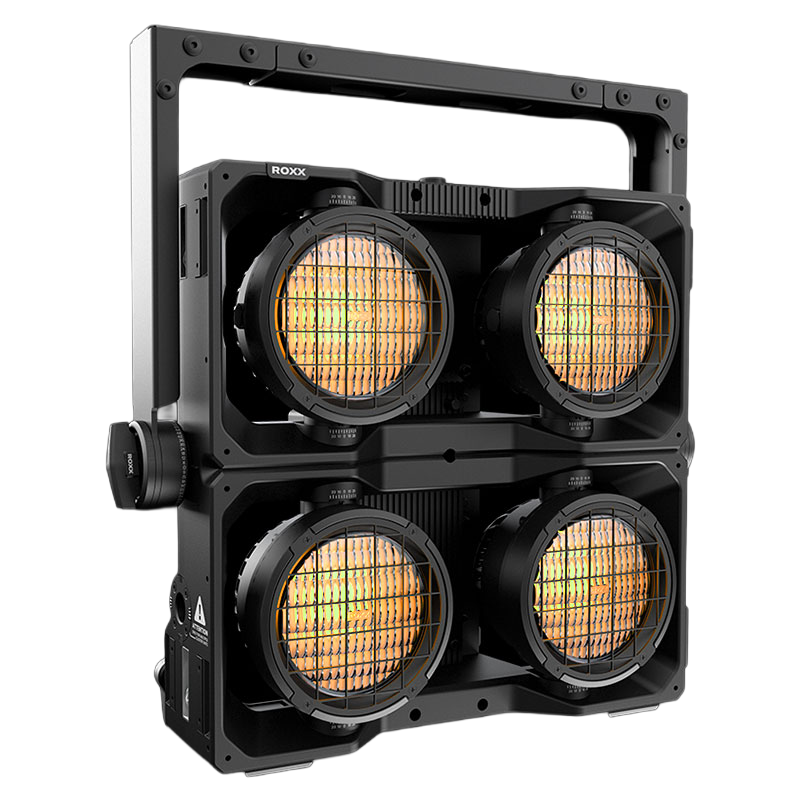

CLUSTER B4 FC
