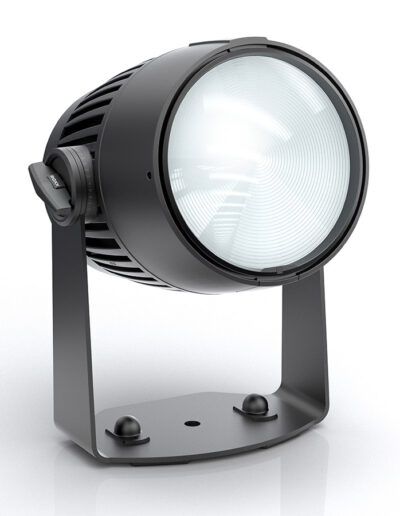

E.SHOW D

5.600K LED lumière du jour – Lumière du jour puissante

200W
13.500 lm luminous flux
CRI / TLCI 98
IP65 à l’intérieur/à l’extérieur

1

La fixation

Daylight Version

ROXX^® E.SHOW D est un projecteur compact certifié IP65 avec une luminosité accrue et une qualité de lumière blanche. Le spot impressionne par sa lumière homogène. Sa LED centrale de lumière du jour de 200W avec une température de couleur de 5.600 Kelvin et une durée de vie de 50.000 heures produit un énorme 13.500lm luminous flux.

Blanc parfait

Les couleurs et les tons de la peau sont reproduits naturellement et sans altération grâce au rendu des couleurs extrêmement élevé de CRI/Ra 98 et TLCI 98, ce qui fait de l’E.SHOW D l’outil idéal pour les salons, le théâtre, la radiodiffusion et le cinéma.

2

Rapide et facile. Le changement de lentille

Lentilles / R.LOK

Grâce à la technologie ROXX^® R.LOK spécialement développée et brevetée, les lentilles peuvent être changées facilement, rapidement et sans aucun outil. L’angle du faisceau peut ainsi être réglé confortablement, que ce soit à partir de 20°, 35°, 55° ou des lentilles elliptiques 21°x27° et 22°x57°. La rotation de la fente sur 360° permet également d’aligner les lentilles elliptiques en continu.

Code couleur

Un code de couleurs et de lettres sur l’anneau de la lentille garantit une identification rapide de l’angle de faisceau correspondant une fois installé. À l’intérieur de son étui de transport, le codage permet de trouver rapidement la lentille souhaitée.

Pare-chocs

L’anneau de lentille caoutchouté sert à placer le projecteur en toute sécurité sur sa face avant, sans laisser de traces de rayures ni sur le boîtier ni sur le sol.

Pare-chocs

L’anneau de lentille caoutchouté sert à placer le projecteur en toute sécurité sur sa face avant, sans laisser de traces de rayures ni sur le boîtier ni sur le sol.

Lentilles / R.LOK

Grâce à la technologie ROXX^® R.LOK spécialement développée et brevetée, les lentilles peuvent être changées facilement, rapidement et sans aucun outil. L’angle du faisceau peut ainsi être réglé confortablement, que ce soit à partir de 24°, 36°, 54° ou des lentilles elliptiques 21°x27° et 22°x57°. La rotation de la fente sur 360° permet également d’aligner les lentilles elliptiques en continu.

Code couleur

3

Tout est sous contrôle, App / Sans fil

Contrôle intelligent via ROXX.APP

L’interface Bluetooth intégrée permet de contrôler directement les projecteurs via . Apple tablette ou téléphone avec l’application ROXX.APP, sans nécessiter de matériel supplémentaire.

Plus d´ informations sur ROXX.APP

DMX sans fil

ROXX^® intègre la dernière technologie DMX sans fil du fabricant suédois Lumenradio et utilise déjà la technologie DMX Mesh™ qui sera bientôt disponible, apportant ainsi le expertise et les avantages du réseau maillé à l’industrie de l’éclairage.

Le module émetteur-récepteur CRMX intégré à notre appareil réalise la réception DMX sans fil ainsi qu’une option de transmission séparée. Un signal peut t peuvent être reçues par radio et transmises par câble ou alternativement être être reçu par câble et transmis par radio à d’autres appareils. La communication bidirectionnelle complète via RDM est prise en charge en même temps en mode réception.

DMX / RDM

Grâce à deux prises XLR à 5 pôles certifiées IP65, le projecteur peut être intégré dans un système de communication. XLR certifiées IP, l’appareil peut être intégré dans une ligne DMX câblée.dans une ligne DMX câblée et, en outre, de utilisations via bi–communication bidirectionnelle RDM.

4

Ultra flexible. Les accessoires

PO YOKE

Le PO Yoke, disponible en supplément, te permet de faire pivoter et basculer ton luminaire sans effort à l'aide d'une barre, ce qui te donne un contrôle total sur ton installation d'éclairage. Le PO Yoke est la solution ultime pour le montage sur trépied ou sur pince, offrant une flexibilité inégalée dans tes conceptions. Fabriqué avec le souci du détail, le PO Yoke est équipé d'une broche Junior/TV-Spigot de 28 mm, offrant un point de connexion universel pour une intégration transparente avec une grande variété d'équipements.

Accessory Holder

Le élégants conception de l'E.SHOW en fait le luminaire parfait même lorsqu'une apparence élégante est indispensable. C'est pourquoi nous avons mis l'accent sur des détails techniques discrets - le accessoire n'est placé sur le luminaire qu'en cas de besoin et sinon est caché dans l'affaire.

Barndoor

Une lame de 8 mm rotative à 360°.lames est disponible pour un contrôle optimal du faisceau.

Peigne à miel

Un filtre en nid d'abeille nid d'abeille est disponible pour limiter la lumière parasite et les réflexions latérales.

DoPchoice Snapbag®

Pour un illumination absolument uniforme de motifs dans les applications de l'appareil photo, ROXX^® E.SHOW permet la connexion directe d'un appareil pliable. boîte à lumière du fabricant établi DoPchoicequi a été spécialement conçu pour le fixation.

Luminaire suspendu

Le E.SHOW permet également de créer un langage de conception uniforme en tant que luminaire suspendu. Pour cela, la poignée est retirée et les points de fixation sont simplement fermés avec les capuchons fournis. C'est élégant, n'est-ce pas ?

Full Anti-Glare Shield

Le bouclier anti-lames complet interdit les direct vvue de Le LED et réduit ainsi l'éblouissement et les light à un minimaman.

5

Électronique et logiciels

Gradation haute résolution

Les avancé La technologie 16 bits permet la plus haute résolution du comportement de gradation. Une gradation continue jusqu’à zéro sans sauts visibles est garantie.

Courbes de gradation

Quatre courbes de gradation sélectionnables avec une réponse réglable sont également disponibles.

Sans scintillement

Six fréquences PWM réglables jusqu’à 25 kHz garantissent une image de la caméra sans scintillement, même lors d’enregistrements à grande vitesse.

Minuterie

Via la fonction de minuterie interne interne, le mode autonome peut être activé ou désactivé après la mise sous tension de l’appareil, sans qu’il soit nécessaire d’utiliser une commande externe. La fonction de minuterie est disponible simultanément par câble et par DMX sans fil pour un fonctionnement maître et esclave.

6

Toujours bien protégé

Un indice IP65 est exactement ce qu’il te faut pour protéger ton produit contre la pénétration de la poussière et de la pluie. Nos produits sont soumis à des tests approfondis pour répondre ces normes et faire en sorte que nos luminaires soient multifonctionnels, sûrs et durables dans toutes les situations.

7

Convivialité jusque dans les moindres détails

L’écran OLED assure une configuration rapide des projecteurs. Les boutons rétroéclairés et tactiles permettent une navigation sûre même dans l’obscurité l’environnement. La fonction d’inversion automatique de l’affichage permet d’installer le projecteur au-dessus de la tête.

Daylight Version

Daylight avec une température de couleur fixe de 5 600 kelvins.

IP 65

Le luminaire est entièrement protégé contre la poussière et les jets d’eau provenant de toutes les directions.

Solution verte

La longue durée de vie de la LED et la grande économie d’énergie rendent ce produit particulièrement respectueux de l’environnement.

Courbes de gradation

Quatre courbes de gradation à haute résolution et une réponse de gradation réglable pour s’adapter à l’application respective.

Maître et esclave

Une fois que le projecteur est réglé sur « maître » et sur la première position de la chaîne, il contrôle les unités « esclaves » suivantes.

Angle multiple

Angles de faisceau multiples grâce aux lentilles optionnelles.

Sans scintillement

Six fréquences PWM sélectionnables jusqu’à 25kHz garantissent un fonctionnement sans scintillement devant la caméra, même lors d’enregistrements à grande vitesse.

Fonction Quicklight

La fonction Quick-light permet d’accéder directement au gradateur et au CCT pour une utilisation facile et rapide lors du réglage des lumières.

Maître et esclave sans fil

L’appareil est doté d’une fonction maître et esclave sans fil, de sorte que les modes autonomes peuvent être facilement transmis.

Minuterie

Grâce à la fonction de minuterie interne, les modes autonomes des appareils peuvent être facilement activés et désactivés après la mise en marche de l’appareil, sans qu’il soit nécessaire d’utiliser un contrôleur externe.

Écran OLED

Écran OLED avec quatre touches tactiles, rétroéclairage et fonction de retournement automatique pour une configuration facile.

ROXX.APP

L’interface Bluetooth intégrée permet de contrôler directement les appareils mobiles via ROXX.APP sans avoir besoin de matériel supplémentaire.

Activation RDM

La gestion à distance des appareils permet une communication bidirectionnelle sur le réseau DMX, pour la programmation externe et les fonctions de contrôle.

Ventilateur à température contrôlée

Ventilateur à température contrôlée pour un fonctionnement optimisé et silencieux.

FCC

Outre la conformité du produit pour le marché européen, ce produit est également certifié FCC et répond aux exigences de la Commission fédérale des communications.

W-DMX

Le récepteur et l’émetteur DMX sans fil intégrés de Lumenradio (CRMX) garantissent une transmission radio sûre des données DMX. Le mode de réception est entièrement compatible avec le RDM.

Technologie 16 bits

Technologie 16 bits pour un mélange de couleurs haute résolution et un comportement de gradation ultra-fluide.

Intertek

Outre la conformité du produit pour le marché européen, ce produit est également certifié ETL et répond aux normes et exigences de sécurité pour l’Amérique du Nord.

Données techniques

Photometrics

Durée de vie prévue des LED	50 000 heures
Source de lumière	1x200W Daylight
Type de système optique	réflecteur + plaques de lentilles interchangeables
Fréquence PWM des LED	sélectionnable 800Hz, 1200Hz, 2000Hz, 3600Hz, 12kHz, 25kHz
Angles du faisceau (50%)
	24° (avec lentille étroite)
	36° (avec objectif moyen)
	54° (avec objectif large)
	21°x27° (avec lentille étroite elliptique)
	22°x57° (avec lentille elliptique large)
Angles de champ maximum (10%)
	38° (avec une lentille de fresnel étroite)
	69° (avec une lentille de fresnel moyenne)
	85° (avec lentille large à œil composé)
	41°x51° (avec lentille elliptique étroite)
	48°x82° (avec lentille elliptique)
Plage de température de couleur	fixe 5.600K
IRC / Ra	98
TLCI	98
TM-30-15	Rf 94 / Rg 103
Efficacité	61,55 lm/W
Flux lumineux	13,222 lm
éclairement Lux @ 5m (lentille étroite)	1,989 lx
éclairement Lux @ 5m (lentille moyenne)	743 lx
éclairement Lux @ 5m (lentille large)	430 lx
Éclairement Lux @ 5m (lentille elliptique-étroite)	1,340 lx
éclairement Lux @ 5m (lentille elliptique large)	641 lx

Dimensions et poids

Classe IP	IP65
Matériau du corps	Aluminium moulé sous pression
Matériau de l’objectif	Verre trempé à l’avant
Dimensions nettes (l x h x p)	261 x 311 x 258 mm
Dimensions nettes en pouces	10,3 x 12,2 x 10,1 pouces
Hauteur de la tête physique	339 mm
Poids net	5,7 kg (12,6 lbs)
Inclinaison	360°
Système de verrouillage de l’inclinaison	Système de verrouillage avec indicateur d’angle

Données électriques

Alimentation AC, max.	90 – 285V 50/60Hz
Puissance AC, nominale	100 – 260V 50/60Hz
Protection électrique	Protection contre les surcharges avec récupération automatique
Courant d’appel maximum	50A
Consommation électrique maximale	220W
Consommation électrique typique	160W
Puissance en veille	6,7W
Puissance maximale @ 100 V	8A
Puissance maximale @ 230 V	8A
Facteur de puissance	0,92 PF (230 V) / 0,99 PF (100V)
Bloc d’alimentation	Mode de commutation électronique intégré à auto-rangement
Liaison électrique	4 unités @ 120 V ; 8 unités @ 230 V

Opérateur et contrôleur

Fonctions DMX	Dimmer, Dimmer Fine, Shutter, Duration, Device Settings
Canaux DMX	1 CANAL, 2 CANAUX, 3 CANAUX, 4 CANAUX
Modes DMX	4
Protocole	CRMX, W-DMX™ G2, W-DMX™ G3, W-DMX™ G4, W-DMX™ G4S
	USITT DMX512A
	RDM ANSI E1.20
	Bluetooth (Low Energy)
Réglage et adressage	Affichage graphique OLED / 4 commandes
	RDM ANSI E1.20
Mode autonome	Couleur rapide, minuterie
DMX sans fil	Lumenradio avec RDM (CRMX)
indicateur	Affichage graphique OLED
commandes	4 commandes tactiles rétro-éclairées
Strobe	0-20Hz
E/S DMX	IP65 XLR 5 broches mâle/femelle
E/S de puissance	Prises d’entrée et de liaison compatibles avec TRUE1

Installation

Point de montage	1 x deux points de verrouillage quart de tour pour Omega Bracket, trou M12 centré
Orientation	Tous
Rigging possibilités	Suspension ou montage au plafond / suspendu (capuchons de stores suspendus inclus).
Caractéristiques de sécurité	support arrière pour le câble de sécurité
Distance minimale des matériaux inflammables	0,3 mètres (11,8 pouces)

Caractéristiques thermiques

Refroidissement	Actif, Air pulsé, Régulation de la température
Humidité (max.)	95%
Plage de température, fonctionnement	De -20°C à 45°C
Plage de température, démarrage	De -20°C à 50°C
Plage de température, stockage	De -20°C à 80°C
Protection thermique	Protection automatique contre la surchauffe

Inclus / Facultatif

Éléments inclus	2x bouchons de radiateur pour l’installation suspendue
	Câble d’alimentation de 2 m
Accessoires en option	Plaques d’objectifs multiples (circulaires et elliptiques), Snapbag™, Snapgrid™ 30°, 40°, 50°, Adaptateur d’accessoires, 8-Way BarndoorHoney Comb, Full Anti-Glare Shield, Gel-Frame, Omega Bracket avec attaches quart de tour, Touring Cases, PO YOKE
Options de couleur	Noir – RAL 9004 (standard)
	Blanc – RAL 9010
	Couleur personnalisée – tout RAL

Conformité

CE – 2014/30/EU : Directive CEM

EN 55103-2

EN 55015

EN 61547

EN 61000-3-2

EN 61000-3-3

EN 55032

CE – 2014/35/EU : Directive basse tension

EN 60598-1

EN 60598-2-17

EN 62471

EN 60529

Directive RoHS2

2011/65/EU

ETL C/US

FCC

UKCA

Numéro de commande

E.SHOW	Code
E.SHOW D Black	11202301
E.SHOW D White	11202302
E.SHOW D Custom	11202303
E.SHOW FC Noir	11202101
E.SHOW FC Blanc	11202102
E.SHOW FC Custom	11202103
E.SHOW T Black	11202201
E.SHOW T White	11202202
E.SHOW T Custom	11202203
E.SHOW TW+ Noir	11202o01
E.SHOW TW+ Blanc	11202002
E.SHOW TW+ Custom	11202003

E.SHOW	Code
E.SHOW TW+ PO YOKE	11202023
E.SHOW FC PO YOKE	11202123
E.SHOW T PO YOKE	11202223
E.MONTRER D PO YOKE	11202323

Accessoires	Code
Lentille E.SHOW étroite (noire)	11207001
Objectif E.SHOW Medium (noir)	11207101
Objectif E.SHOW large (noir)	11207201
E.SHOW Lentille Elliptique Etroite (noire)	11207301
E.SHOW Lentille Elliptique Large (noir)	11208201
E.SHOW Accessory Holder (noir)	11907401
E.SHOW PO YOKE (noir)	11906801
E.SHOW Barndoor (noir)	11907501
E.SHOW Peigne de miel (noir)	11907601
Cadre SHOW Gel (noir)	11907701
E.SHOW Omega Bracket ST (noir)	90900002
SHOW Full Anti-Glare Shield (noir)	11308401
SHOW Full Anti-Glare Shield (personnalisé)	11308403
SHOW Snapgrid 40° DoPchoice (noir)	11208501
SHOW Snapbag de DoPchoice (noir)	11908301
E.SHOW Case 4 (noir)	11907801
E.SHOW Case 6 (noir)	11907901
E.SHOW Case 8 (noir)	11908001
