T.SHOW mini TW+
Y compris l’accessoire de la vis de l’étrier de pignose.
T.SHOW mini TW+
| RGBALC |  |  DMX sans fil |
L’édition Tracklight
Le nouveau tracklight de ROXX®, le T.SHOW mini, ouvre un autre domaine d’application pour la série compacte Show mini. Sans faire de compromis sur la performance ou l’optique, le petit artiste à changement rapide s’adapte à tous les souhaits et facilite le montage et l’utilisation grâce à sa commande entièrement sans fil. Le module LumenRadio W-DMX intégré ou le contrôle direct via l’appli iOS, sans matériel supplémentaire, permet un fonctionnement incroyablement fluide et sans fil.
Y compris l’accessoire de la vis de l’étrier de pignose.
1
La fixation
TW+Version
Version TW+
Qu’il s’agisse d’une scène, d’un salon, d’une entreprise, d’un théâtre, d’une émission ou d’un film, le T.SHOW mini TW+ convainc dans chaque type d’application grâce à ses excellents blancs et à sa large gamme de couleurs. La LED centrale à 6 couleurs, qui a été spécialement développée pour cette application, produit une lumière très équilibrée et lumineuse sans ombres de couleur.
Parfait Tunable White
Parfait Tunable White
Avec les couleurs rouge, vert, bleu, ambre, lime et cyan, le moteur LED ROXX® 6 color produit une luminosité massive avec un rendu des couleurs très élevé pour atteindre 97 CRI/Ra et 98 TLCI. Cette excellente qualité de reproduction est disponible sur l’ensemble du spectre blanc de 2 000 à 10 000 kelvins, ce qui garantit des couleurs parfaitement naturelles. La température de couleur peut être facilement réglée via la fonction +/- green et le magentashift.
Gamme de couleurs
Gamme de couleurs
L’utilisation supplémentaire de l’ambre, du citron vert et du cyan étend le spectre des couleurs de 15 %, augmentant ainsi de manière significative la variété des couleurs de la ROXX® T.SHOW mini TW+.
Étalonnage des couleurs ROXX
Étalonnage des couleurs ROXX
L’étalonnage des couleurs ROXX® garantit d’excellents tons blancs (CCT 2.000-10.000K), précisément sur la courbe du corps noir. Il effectue également la correspondance des couleurs sur l’ensemble de la gamme, garantissant des couleurs uniformes sur tous les luminaires ROXX®. L’algorithme spécial ROXX® permet un contrôle convivial des LED 6 couleurs via seulement trois canaux, à la fois en mode RVB ou HIS.
2

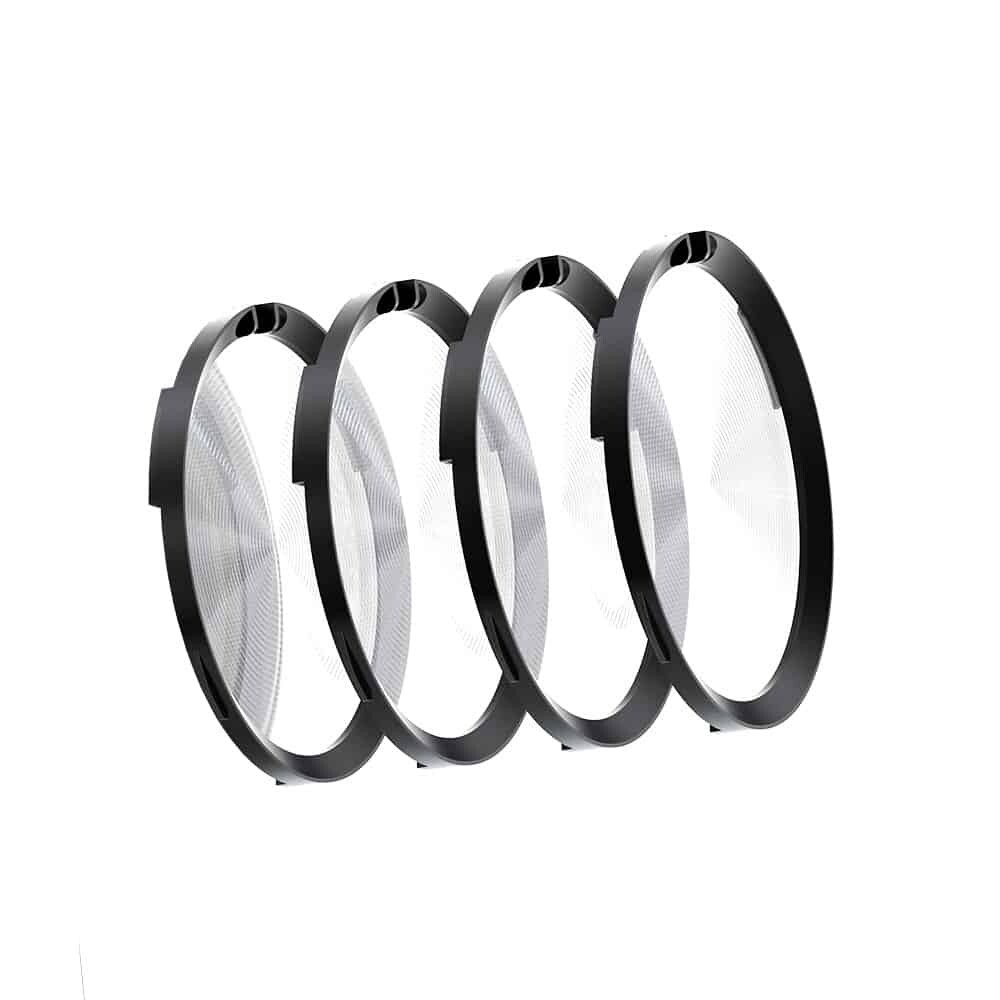

Rapide et facile. Le changement de lentille
LENTILLES
Grâce au système ROXX® , spécialement développé et breveté, tu pourras bénéficier d’une protection contre les maladies infectieuses . . R.LOK, les lentilles peuvent être changées facilement, rapidement et sans aucun outil. L’angle du faisceau peut ainsi être réglé de manière pratique, que ce soit à partir de 14°, 23°, 35°, 52° ou des lentilles elliptiques 30°x15° et 46°x17,5°. La rotation de la fente sur 360° permet également d’aligner les lentilles elliptiques en continu.
R.LOK
Grâce à la technologie ROXX® R.LOK spécialement développée et brevetée, les lentilles peuvent être changées facilement, rapidement et sans aucun outil. L’angle du faisceau peut ainsi être réglé confortablement, que ce soit à partir de 19°, 36°, 59° ou des lentilles elliptiques 17°x24° et 19°x57°. La rotation de la fente sur 360° permet également d’aligner les lentilles elliptiques en continu.
CODE COULEUR
PARE-CHOCS
L’anneau de lentille caoutchouté sert à placer le projecteur en toute sécurité sur sa face avant, sans laisser de traces de rayures ni sur le boîtier ni sur le sol.
3
Tout est sous contrôle, App / Sans fil
DMX sans fil
Le module émetteur-récepteur CRMX intégré à notre appareil réalise la réception DMX sans fil ainsi qu’une option de transmission séparée. Un signal peut t peuvent être reçues par radio et transmises par câble ou alternativement être être reçu par câble et transmis par radio à d’autres appareils. La communication bidirectionnelle complète via RDM est prise en charge en même temps en mode réception.
4
Ultra flexible. Les accessoires
Les lentilles Micro-Fresnel à émission circulaire ou elliptique peuvent être changées facilement, rapidement et sans aucun outil grâce à la technologie ROXX® R.LOK spécialement développée et protégée. Un barndoor, un nid d’abeille, une boîte à lumière et un écran anti-éblouissement sont disponibles en tant qu’accessoires. Le luminaire léger s’avère rapidement être l’outil de prédilection pour une utilisation quotidienne, mais le petit frère de la série SHOW mini peut également être utilisé de manière super flexible pour les installations à long terme grâce à sa conception compacte.
Sans danger Accessory Holder
Grâce à deux nouvelles caractéristiques, le porte-accessoires pour le Show mini est « sans danger » :
1. le vissage optionnel du support au projecteur, ce qui signifie que la sécurité n’est plus nécessaire.
2. le verrou magnétique pour les accessoires de mise en forme des faisceaux tels que Barndoor et Honey Comb.
Sans danger Barndoor
Une lame de 8 mm rotative à 360°.lames est disponible pour un contrôle optimal du faisceau.
Peigne à miel sans danger
Un filtre en nid d’abeille nid d’abeille est disponible pour limiter la lumière parasite et les réflexions latérales.
Full Anti-Glare Shield
Le bouclier anti-lames complet interdit les direct vvue de Le LED et réduit ainsi l’éblouissement et les light à un minimaman.
Pignose Tracklight
Si une version plus élégante du luminaire est souhaitée, l’accessoire Pignose comprenant l’outil R.KEY offre la solution optimale. Cet accessoire offre également une protection supplémentaire contre le réglage involontaire de l’inclinaison.
5
Électronique et logiciels
Gradation haute résolution
L’advanced La technologie 16 bits permet la plus haute résolution du comportement de gradation et de color mélange. Gradation continue jusqu’à zéroo sans sauts visibles ni changements de couleur.est garanti.
Courbes de gradation et émulation de Tungsten
Quatre courbes de gradation sélectionnables avec une réponse réglable et une fonction de décalage vers le rouge pour l’émulation du tungstène sont également disponibles.
Sans scintillement
Six fréquences PWM réglables jusqu’à 25 kHz garantissent une image de la caméra sans scintillement, même lors d’enregistrements à grande vitesse.
Minuterie
Grâce à la fonction de minuterie interne, les modes autonomes peuvent être facilement activés et désactivés après la mise sous tension de l’appareil, sans qu’il soit nécessaire d’utiliser une commande externe. La fonction de minuterie est disponible simultanément par câble et par DMX sans fil pour un fonctionnement maître et esclave.
Version TW+
CCT variable plus couleurs pastel saturées à lisses.
Calibrage des couleurs ROXX
De l'ombre à la chaleur
Fonction Dim-To-Warm commutable pour simuler les luminaires halogènes traditionnels tout en réduisant l’intensité de l’éclairage.
Courbes de gradation
Quatre courbes de gradation à haute résolution et une réponse de gradation réglable pour s’adapter à l’application respective.
Angles multiples
Angles de faisceau multiples grâce aux lentilles optionnelles.
Seul(e)
Modes autonomes étendus pour des effets d’éclairage brillants, même sans avoir besoin d’un contrôleur externe.
Sans scintillement
Six fréquences PWM sélectionnables jusqu’à 25kHz garantissent un fonctionnement sans scintillement devant la caméra, même lors d’enregistrements à grande vitesse.
Fonction Quicklight
La fonction Quick-light permet d’accéder directement au gradateur et au CCT pour une utilisation facile et rapide lors du réglage des lumières.
Solution verte
La longue durée de vie de la LED et la grande économie d’énergie rendent ce produit particulièrement respectueux de l’environnement.
Minuterie
Grâce à la fonction de minuterie interne, les modes autonomes des appareils peuvent être facilement activés et désactivés après la mise en marche de l’appareil, sans qu’il soit nécessaire d’utiliser un contrôleur externe.
Écran OLED
Écran OLED avec quatre touches tactiles, rétroéclairage et fonction de retournement automatique pour une configuration facile.
ROXX.APP
L’interface bluetooth intégrée permet de contrôler directement les appareils mobiles via ROXX.APP sans avoir besoin de matériel supplémentaire.
Activation RDM
La gestion à distance des appareils permet une communication bidirectionnelle sur le réseau DMX, pour la programmation externe et les fonctions de contrôle.
Ventilateur à température contrôlée
Ventilateur à température contrôlée pour un fonctionnement optimisé et silencieux.
FCC
Outre la conformité du produit pour le marché européen, ce produit est également certifié FCC et répond aux exigences de la Commission fédérale des communications.
W-DMX
Le récepteur et l’émetteur DMX sans fil intégrés de Lumenradio (CRMX) garantissent une transmission radio sûre des données DMX. Le mode de réception est entièrement compatible avec le RDM.
Technologie 16 bits
Technologie 16 bits pour un mélange de couleurs haute résolution et un comportement de gradation ultra-fluide.
Intertek
Outre la conformité du produit pour le marché européen, ce produit est également certifié ETL et répond aux normes et exigences de sécurité pour l’Amérique du Nord.
Données techniques
Photometrics
| Durée de vie prévue des LED | 50 000 heures |
| Source de lumière | 1x100W RGBALC |
| Type de système optique | réflecteur + plaques de lentilles interchangeables |
| Fréquence PWM des LED | sélectionnable 800Hz, 1.200Hz, 2.000Hz, 3.600Hz, 12kHz, 25kHz |
| Angles de faisceau (50%) | 14° (avec lentille VN) |
| 23° (avec objectif N) | |
| 35° (avec objectif M) | |
| 52° (avec lentille W) | |
| 30° x 15° (avec lentille EN) | |
| 46° x 17,5° (avec lentille EW) | |
| Angles de champ maximum (10%) | 25° (avec lentille VN) |
| 43° (avec objectif N) | |
| 69° (avec objectif M) | |
| 86° (avec lentille W) | |
| 58° x 34° (avec objectif EN) | |
| 73,5° x 40° (avec objectif EW) | |
| Plage de température de couleur | 2.000-10.000K |
| CRI/Ra | 97 |
| TLCI | 95 |
| Efficacité (max) | 38,14 lm/W |
| Flux lumineux | 4501 lm |
| éclairement Lux @ 3m (avec objectif VN) | 4130lx |
| Éclairement Lux @ 3m (avec lentille N) | 2540lx |
| Éclairement Lux @ 3m (avec objectif M) | 888lx |
| éclairement Lux @ 3m (avec lentille W) | 487lx |
| éclairement Lux @ 3m (avec lentille EN) | 1520lx |
| éclairement Lux @ 3m (avec lentille EW) | 1065lx |
Dimensions et poids
| Classe IP | IP65 sans adaptateur de projecteur Eutrac IP20 avec adaptateur de projecteur Eutrac |
| Matériau du corps | Aluminium, Nylon |
| Matériau de l’objectif | Verre trempé à l’avant |
| Dimensions nettes (l x h x p) | 170 x 273 x 230 mm |
| Dimensions nettes en pouces | 6,69 x 10,75 x 9,06 pouces |
| Hauteur de la tête physique à l’endroit | 310 mm (12,20 pouces) |
| Poids net (y compris Yoke) | 3,92 kg (8,64lbs) |
| Inclinaison | 360° |
| Système de verrouillage de l’inclinaison | Système de verrouillage avec indicateur d’angle |
Données électriques
| Puissance AC, max | 90 – 285V 50/60Hz |
| Puissance AC, nominale | 100 – 240V 50/60Hz |
| Protection électrique | Protection contre les surcharges avec récupération automatique |
| Courant d’appel maximum | 1,206A |
| Consommation électrique maximale | 130W |
| Puissance en veille | 5,5W |
| Puissance maximale @ 100 V | n.d. |
| Puissance max thru @ 230 V | n.d. |
| Facteur de puissance | 0,895 PF (230V) / 0,992 PF (120V) |
| Bloc d’alimentation | Mode de commutation électronique intégré à auto-rangement |
| Lien de puissance | n.d. |
Opérateur et contrôleur
| Fonctions DMX | Dimmer, Dimmer Fine, Shutter, Duration, Hue, Saturation, Amber, Amber fine, Cyan, Cyan fine, Red, Red Fine, Green, Green Fine, Blue, Blue Fine, Lime, Lime Fine, CCT, Tint, Color Macro, Color Macro Crossfade, Device Settings |
| Canaux DMX | 3CH CCT, 3CH RGB, 6CH RGB, 9CH RGB, 11CH RGB, 14CH RGB, 6CH DIRECT, 12CH DIRECT, 13CH DIRECT, 20CH DIRECT, <3CH HSI, 10CH HSI |
| Modes DMX | 12 |
| Protocole | CRMX, W-DMX™ G2, W-DMX™ G3, W-DMX™ G4, W-DMX™ G4S |
| USITT DMX512A | |
| RDM ANSI E1.20 | |
| Bluetooth Low Energy (BLE) | |
| Réglage et adressage | Affichage graphique OLED / 4 commandes |
| RDM ANSI E1.20 | |
| Mode autonome | Programme automatique, éditeur, macro couleur, couleur rapide, Tunable White, couleur utilisateur, minuterie |
| DMX sans fil | Lumenradio avec RDM (CRMX) |
| indicateur | Affichage graphique OLED |
| commandes | 4 commandes tactiles rétro-éclairées |
| Strobe | 0-20Hz |
| E/S DMX | n.d. |
| Alimentation | Adaptateur de projecteur Eutrac |
Installation
| Point de montage sur l’appareil | Adaptateur de projecteur Eutrac sur YOKE ou Safety Eye pour installation suspendue |
| Orientation | Tous |
| Rigging possibilités | Suspension ou montage au plafond / suspendu (capuchons de stores suspendus inclus). |
| Caractéristiques de sécurité | support arrière pour le câble de sécurité |
| Distance minimale des matériaux inflammables | 0,3 mètres (11,8 pouces) |
Caractéristiques thermiques
| Refroidissement | Actif, Air pulsé, Régulation de la température |
| Humidité (max.) | 95% |
| Plage de température, fonctionnement | De -20°C à 45°C |
| Plage de température, démarrage | De -20° à 50°C |
| Plage de température, stockage | De -20°C à 80°C |
| Protection thermique | Protection automatique contre la surchauffe |
Inclus / Facultatif
| Éléments inclus | 2x bouchons de radiateur pour l’installation suspendue |
| Adaptateur de projecteur triphasé Eutrac avec câble d’alimentation | |
| Accessoires en option | Plaques d’objectifs multiples (circulaires et elliptiques), adaptateur d’accessoires sans danger, 8-Way BarndoorPeigne à miel, Full Anti-Glare Shield, cadre en gel, nez de cochon Yoke vis |
| Options de couleur | Noir – RAL 9004 (standard) |
| Blanc – RAL 9010 (sur demande) | |
| Couleur personnalisée – tout RAL (sur demande) |
Conformité
| CE – 2014/30/EU : Directive CEM |
| EN 55103-2 |
| EN 55015 |
| EN 61547 |
| EN 61000-3-2 |
| EN 61000-3-3 |
| EN 55032 |
| CE – 2014/35/EU : Directive basse tension |
| EN 60598-1 |
| EN 60598-2-17 |
| EN 62471 |
| EN 60529 |
| Directive RoHS2 |
| 2011/65/EU |
| ETL C/US |
| FCC |
| UKCA |
Numéro de commande
| SHOW mini | Code |
| B.SHOW mini TW+ | 11401001 |
| B.SHOW mini FC | 11401101 |
| E.SHOW mini TW+ | 11201001 |
| E.SHOW mini FC | 11201101 |
| T.SHOW mini TW+ | 11501001 |
| T.SHOW mini FC | 11501101 |
| Accessoires | Code |
| SHOW mini lentille très étroite (noire) | 11409701 |
| SHOW mini lentille étroite (noire) | 11408901 |
| SHOW mini Lens Medium (noir) | 11409001 |
| SHOW mini objectif large (noir) | 11409101 |
| SHOW mini Lentille Elliptique Etroite (noire) | 11409201 |
| SHOW mini Lentille Elliptique Large (noir) | 11409301 |
| SHOW mini Accessory Holder (noir) | 11909401 |
| SHOW mini Barndoor (noir) | 11909501 |
| SHOW mini Honey Comb (noir) | 11909601 |
| Jeu de vis de pignose noir | 11906401 |
| Jeu de vis de pignose blanc | 11906402 |
