T.SHOW mini TW+

RGBALC
LED Engine

Wireless DMX

Die Tracklight Edition

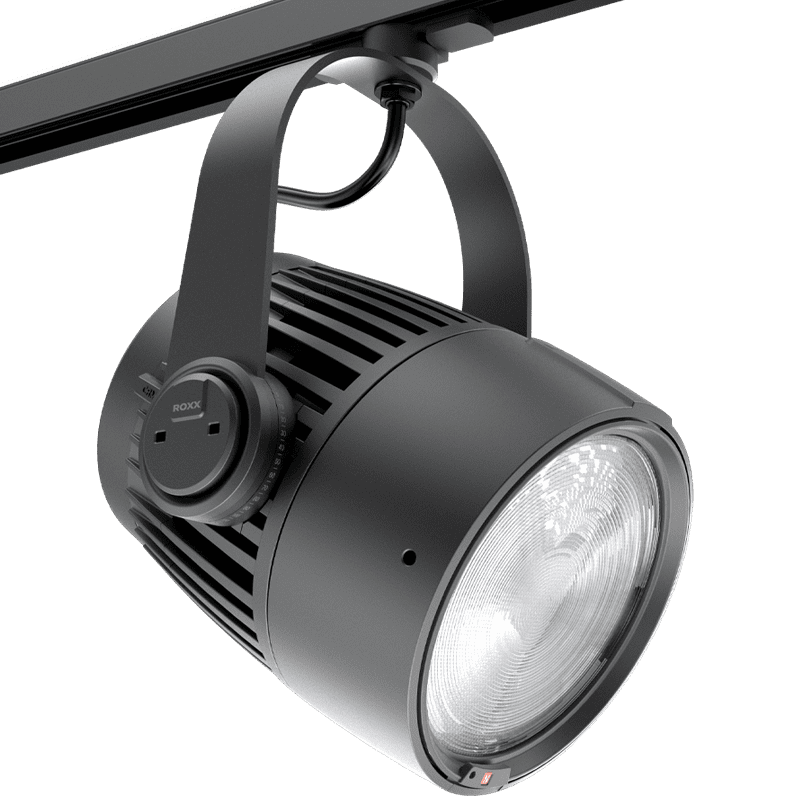

Das neue Tracklight von ROXX®, die T.SHOW mini, erschließt der kompakten Show mini Serie ein weiteres Einsatzgebiet. Ohne Kompromisse bei Leistung oder Optik passt sich der kleine Verwandlungskünstler allen Wünschen an und erleichtert mit seiner komplett kabellosen Steuerung die Montage und Bedienung. Das eingebaute LumenRadio W-DMX Modul oder die direkte Steuerung über die iOS App, ohne zusätzliche Hardware, ermöglicht einen unglaublich reibungslosen und kabellosen Betrieb.

1

Der Scheinwerfer

TW+Version

TW+ Version

Ob Bühne, Messe, Corporate, Theater, Broadcast oder Film, die T.SHOW mini TW+ überzeugt in jeder Art von Anwendung mit exzellentem Weiß und einem breiten Farbspektrum. Die zentrale, gebündelte 6-Farben-LED, die speziell für diese Anwendung entwickelt wurde, erzeugt ein sehr ausgewogenes und helles Licht ohne Farbschatten.

Perfect Tunable White

Mit den Farben Rot, Grün, Blau, Amber, Lime und Cyan erzeugt die ROXX® 6 color LED-Engine eine enorme Leuchtkraft mit sehr hoher Farbwiedergabe für bis zu 97 CRI/Ra und 98 TLCI. Diese exzellente Wiedergabequalität ist über das gesamte weiße Spektrum von 2.000-10.000 Kelvin verfügbar und sorgt für perfekt natürliche Farben. Die Farbtemperatur lässt sich einfach über die +/- Grünfunktion und den Magentashift einstellen.

Color Range

Die zusätzliche Verwendung von Amber, Lime und Cyan erweitert das Farbspektrum um 15 % und erhöht damit die Farbvielfalt der ROXX® T.SHOW mini TW+ erheblich.

ROXX Color Calibration

Die ROXX®-Farbkalibrierung sorgt für exzellente Weißtöne (CCT 2.000-10.000K), genau auf der Black Body-Kurve. Außerdem wird eine Farbanpassung über den gesamten Bereich vorgenommen, um einheitliche Farben in allen ROXX®-Scheinwerfern zu gewährleisten. Der spezielle ROXX®-Algorithmus ermöglicht eine benutzerfreundliche Steuerung der 6-Farben-LEDs über nur drei Kanäle, sowohl im RGB- als auch im HIS-Modus.

TW+ Version

Ob Bühne, Messe, Corporate, Theater, Broadcast oder Film, die T.SHOW mini TW+ überzeugt in jeder Art von Anwendung mit exzellentem Weiß und einem breiten Farbspektrum. Die zentrale, gebündelte 6-Farben-LED, die speziell für diese Anwendung entwickelt wurde, erzeugt ein sehr ausgewogenes und helles Licht ohne Farbschatten.

Perfect Tunable White

Mit den Farben Rot, Grün, Blau, Amber, Lime und Cyan erzeugt die ROXX® 6 color LED-Engine eine enorme Leuchtkraft mit sehr hoher Farbwiedergabe für bis zu 97 CRI/Ra und 98 TLCI. Diese exzellente Wiedergabequalität ist über das gesamte weiße Spektrum von 2.000-10.000 Kelvin verfügbar und sorgt für perfekt natürliche Farben. Die Farbtemperatur lässt sich einfach über die +/- Grünfunktion und den Magentashift einstellen.

Extended Color Range

Die zusätzliche Verwendung von Amber, Lime und Cyan erweitert das Farbspektrum um 15 % und erhöht damit die Farbvielfalt der ROXX® T.SHOW mini TW+ erheblich.

ROXX Color Calibration

Die ROXX®-Farbkalibrierung sorgt für exzellente Weißtöne (CCT 2.000-10.000K), genau auf der Black Body-Kurve. Außerdem wird eine Farbanpassung über den gesamten Bereich vorgenommen, um einheitliche Farben in allen ROXX®-Scheinwerfern zu gewährleisten. Der spezielle ROXX®-Algorithmus ermöglicht eine benutzerfreundliche Steuerung der 6-Farben-LEDs über nur drei Kanäle, sowohl im RGB- als auch im HIS-Modus.

2

Schnell und einfach. Der Linsenwechsel

LINSEN

Thanks to the specially developed and patented ROXX^® . R.LOK technology, the lenses can be changed easily, quickly and without any tools. This allows the beam angle to be conveniently adjusted, whether from 14°, 23°, 35°, 52° or elliptical 30°x15° and 46°x17.5°. The 360° slot rotation also allows the elliptical lenses to be aligned continuously.

R.LOK

Dank der speziell entwickelten und patentierten ROXX® R.LOK Technologie können die Linsen einfach, schnell und ohne Werkzeug gewechselt werden. So lässt sich der Abstrahlwinkel bequem einstellen, ob von 19°, 36°, 59° oder elliptisch 17°x24° und 19°x57°. Durch die 360°-Schlitzdrehung lassen sich auch die elliptischen Linsen stufenlos ausrichten.

COLOR CODE

Ein Farb- und Buchstabencode auf dem Linsenring garantiert eine schnelle Identifizierung des entsprechenden Abstrahlwinkels im eingebauten Zustand. Im Touring Case erleichtert die Codierung das schnelle Auffinden der gewünschten Linse.

BUMPER

Der gummierte Linsenring dient dazu, die Leuchte sicher auf die Vorderseite zu stellen, ohne Kratzspuren auf dem Gehäuse oder dem Boden zu hinterlassen.

3

Alles unter Kontrolle, App / Wireless

Wireless DMX

ROXX® integriert die neueste Wireless-DMX-Technologie des schwedischen Herstellers Lumenradio und nutzt bereits die bald verfügbare DMX Mesh™-Technologie, die das Know-how und die Vorteile von Mesh-Netzwerken in die Beleuchtungsindustrie bringt.

Das in unserem Gerät integrierte CRMX-Transceivermodul realisiert sowohl den drahtlosen DMX-Empfang als auch eine separate Sendeoption. So kann ein Signal per Funk empfangen und per Kabel übertragen werden oder alternativ per Kabel empfangen und per Funk an andere Geräte gesendet werden. Gleichzeitig wird im Empfangsmodus die volle bidirektionale Kommunikation über RDM unterstützt.

Smart control via ROXX.APP

Die integrierte Bluetooth-Schnittstelle ermöglicht die direkte Steuerung der Scheinwerfer über Apple-Tablet oder Handy mit ROXX.APP, ohne dass zusätzliche Hardware benötigt wird.

4

Ultra flexibel. Das Zubehör

Sowohl kreisförmig als auch elliptisch abstrahlende Micro-Fresnel-Linsen können dank der speziell entwickelten und geschützten ROXX® R.LOK-Technologie einfach, schnell und ohne Werkzeug gewechselt werden. Als Zubehör sind eine Torblende, ein Honeycomb, eine Softbox und ein Anti-Glare-Shield erhältlich. Die leichtgewichtige Leuchte erweist sich schnell als das „Go-to-Tool“ für den täglichen Einsatz, aber auch für Langzeitinstallationen ist das kleinere Geschwisterchen der SHOW-Serie dank seiner kompakten Bauweise super flexibel einsetzbar.

Safety Free Zubehörhalter

Zwei neue Eigenschaften machen den Zubehörhalter für den Show mini „Safety Free“.

1. die optionale Verschraubung des Halters mit dem Scheinwerfer, wodurch eine Sicherung nicht mehr notwendig ist.

2. der Magnetverschluss für strahlformendes Zubehör wie Barndoor und Honey Comb.

Safety Free Torblende

Eine um 360° drehbare 8-flügelige Torblende ist für eine optimale Strahlsteuerung erhältlich.

Safety Free Honey Comb

Zur Begrenzung von Streulicht und seitlichen Reflektionen ist ein Honeycomb-Filter erhältlich.

Full Anti-Glare Shield

Das Full Anti-Glare Shield verhindert den direkten Blick auf die LED und reduziert so Blendung und Streulicht auf ein Minimum.

Tracklight Pignose

Wenn eine elegantere Version der Leuchte gewünscht wird, bietet das Zubehör Pignose inklusive R.KEY Werkzeug die optimale Lösung. Dieses Zubehör bietet auch einen zusätzlichen Schutz gegen ungewolltes Verstellen der Neigung.

5

Elektronik & Software

Hochauflösendes Dimming

Die fortschrittliche 16-Bit-Technologie ermöglicht die höchste Auflösung von Dimmverhalten und Farbmischung. Kontinuierliches Dimmen bis auf Null ohne sichtbare Sprünge oder Farbverschiebungen ist garantiert.

Dimmerkurven & Tungsten-Emulation

Vier wählbare Dimmerkurven mit einstellbarem Ansprechverhalten und Rotverschiebungsfunktion für Tungsten-Emulation sind ebenfalls verfügbar.

Flicker-free

Sechs einstellbare PWM-Frequenzen von bis zu 25kHz garantieren ein flimmerfreies Kamerabild auch bei Hochgeschwindigkeitsaufnahmen.

Timer

Über die interne Timerfunktion können die Stand Alone Modi nach dem Einschalten des Scheinwerfers bequem ein- und ausgefadet werden, ohne das eine externe Steuerung benötigt wird. Gleichzeitig ist die Timer Funktion sowohl per Kabel als auch per Wireless DMX für den Master & Slave Betrieb verfügbar.

TW+ Version

Variable CCT plus saturated- to smooth pastel colors.

ROXX® color calibration

ROXX^® color calibration guarantees vivid and uniform colors plus excellent whites precisley on the black body curve.

Dim to warm

Switchable Dim-To-Warm function to simulate traditional halogen fixtures while dimming down.

Green Solution

Long life-time of the LED and high energy saving make this product particularly environment-friendly.

Dimming curves

Four high resolution dimming curves and adjustable dimming response to adapt to the respective application.

Master & Slave

Once the fixture is set to „Master“ and on first postion of the chain, it controls the following „Slave“ units.

Multiple Angles

Multi beam angles due to optional lenses.

Stand Alone

Extensive stand alone modes for brilliant lighting effects even without the need of external controller.

Flicker-free

Six selectable PWM frequencies up to 25kHz guarantees flicker free operation in front of camera, even at high-speed recordings.

Quicklight Function

Quick-light function allows a direct access to dimmer & CCT for easy and fast operation while setting lights.

Wireless Master & Slave

The device features wireless Master & Slave function so that Standalone modes can be easily passed through.

Timer

Due the internal timer function the fixtures standalone modes can be easily fade in & out after switching on the device, without the need of external controller.

OLED Display

OLED display with four touch-sensitive buttons, backlight- and auto flip function for easy configuration.

ROXX.APP

Integrated bluetooth interface enables direct controlling with mobile devices via ROXX.APP without the need of extra hardware.

RDM enable

Remote Device Management enables bi-directional communication over DMX network, for external programming and monitring functions.

Temperature controlled fan

Temperature controlled fan for optimized and silent operation.

FCC

Besides the product compliance for european market this product is also FCC certified and complies to the requirements of the Federal Communications Commission.

W-DMX

Integrated wireless DMX receiver & transmitter from Lumenradio (CRMX) guarantees safe radio transmission of DMX data. Receive mode is full RDM-enabaled.

16-Bit Technology

16-bit technology for high-resolution color mixing and ultra-smooth dimming behaviour.

Intertek

Besides the product compliance for european market this product is also ETL certified and complies to the safety norms and requirements for North-America.

Technische Daten

Photometrische Daten

LED expected lifetime	50.000 hours
Lightsource	1x100W RGBALC
Type of optical system	Reflector with Compound Eye Lens
LED PWM Frequency	selectable 800Hz, 1.200Hz, 2.000Hz, 3.600Hz, 12kHz, 25kHz
Beam angles (50%)	50°
Maximum Field angles (10%)	87°
Color temperature range	2.900K
CRI/Ra	80
Efficancy (max)	32 lm/W
Luminous flux	20.800 lm
illuminance Lux @ 1m / 3,3ft	21.228lx / 1972fcd
illuminance Lux @ 3m / 9,8ft	2360lx / 219fcd
illuminance Lux @ 5m / 16,4ft	870lx / 81fcd
illuminance Lux @ 7m / 23,0ft	440lx / 41fcd
illuminance Lux @ 10m / 32,8ft	218lx / 20fcd

Maße & Gewicht

IP class	IP20
IK class	IK08
Body material	Aluminum, Nylon
Lens material	Tempered glass front
Net dimensions (w x h x d)	400 x 200 x 191mm
Net dimensions inches	15,75 x 7,87 x 7,52 inches
Net weight (incl. Yoke)	10,5 kg (23,15lbs)
Tilt	360°
Tilt Locking System	Locking system with toothing and angle indicator

Elektrische Daten

AC Power, max	90 – 285V 50/60Hz
AC Power, nominal	100 – 240V 50/60Hz
Electrical protection	Overload protection with automatic recover
Max power consumption	650W
Constant power consumption	220W
Power Max. Out	13A @ 230V / 9A @ 120V
Power Linking @ Max Power Consumption (Boost Mode)	4 units @ 230V / 1 unit @ 120V
Power Linking @ Constant Power Consumption (Illumination Mode)	15 units @ 230V / 6 units @ 120V
Power Factor	0.963 PF (230V) / 0.994 PF (120V)
Power Supply Unit	Inbuilt auto-ranging electronic switch-mode

Bedienung & Controller

DMX Functions	Master Dimmer, Master Dimmer Fine, Shutter, Duration, Dimmer 1-2, Dimmer 1-2 Fine, Dimmer Curve, Dimmer Response, Redshift, Effect, Device Settings
DMX channels	1CH DWE, 2CH DWE, 4CH DWE, 5CH STROBE, 7CH STANDARD (default), 10CH EXTENDED, 13CH EXTENDED
DMX modes	7
Protocol	USITT DMX512A
	RDM ANSI E1.20
Setting and addressing	OLED graphical display / 4 controls
	RDM ANSI E1.20
Standalone mode	Auto Program, Quick Light
Wireless DMX	n.a.
Indicator	OLED graphical display
Controls	4 touch sensitive, backlighted controls
Strobe	0-20Hz
DMX I/O	IP65 XLR 5-pin male/female
Power In	TRUE1 compatible input & link-thru sockets
USB Firmware Update	IP65 USB socket

Installation

Mounting point by Yoke (included)	3x 13mm / 1/2″ holes, 1x centric TV Spigot attachement, 3x integrated Camlocks for Omega Brackets
Mounting point on fixture	1/4 turn Omega Bracket on top and rear side
Mounting point with otional Rigging Bracket	2x 13mm / 1/2″ holes for Clamp fixation
Orientation	Any
Rigging possibilities	Hanging or ceiling / pendant mount
Safety features	2x rear mount for safety wire
Minimum distance from flammable materials	0,3 meters (11,8 inch)

Thermische Eigenschaften

Cooling	Active, Forced Air, Temperature-regulated
Humidity (max.)	95%
Temperature range, Operating	-40°C to 45°C
Temperature range, Start-up	-20° to 45°C
Temperature range, Storage	-40°C to 80°C
Thermal Protection	Automatic overtemperature protection

Zubehör / Optional

Included items	Yoke 4.1, 2m Power Cable, Puk
Optional Accessories	Yoke 2.2, Yoke 4.3, Yoke Floor Extension, Rigging Bracket, Omega Bracket ST
Color options	Black – RAL 9004 (Standard)
	Custom color – any RAL (on request)

Compliance

CE – 2014/30/EU: EMC Directive

EN 55103-2

EN 55015

EN 61547

EN 61000-3-2

EN 61000-3-3

EN 55032

CE – 2014/35/EU: Low Voltage Directive

EN 60598-1

EN 60598-2-17

EN 62471

EN 60529

RoHS2 Directive

2011/65/EU

ETL C/US

FCC

UKCA

Bestellnummer

SHOW mini	Code
B.SHOW mini TW+	11401001
B.SHOW mini FC	11401101
E.SHOW mini TW+	11201001
E.SHOW mini FC	11201101
T.SHOW mini TW+	11501001
T.SHOW mini FC	11501101

Accessories	Code
SHOW mini Lens Very Narrow (black)	11409701
SHOW mini Lens Narrow (black)	11408901
SHOW mini Lens Medium (black)	11409001
SHOW mini Lens Wide (black)	11409101
SHOW mini Lens Elliptical Narrow (black)	11409201
SHOW mini Lens Elliptical Wide (black)	11409301
SHOW mini Accessory Holder (black)	11909401
SHOW mini Barndoor (black)	11909501
SHOW mini Honey Comb (black)	11909601
SHOW Omega Bracket ST (black)	90900002
