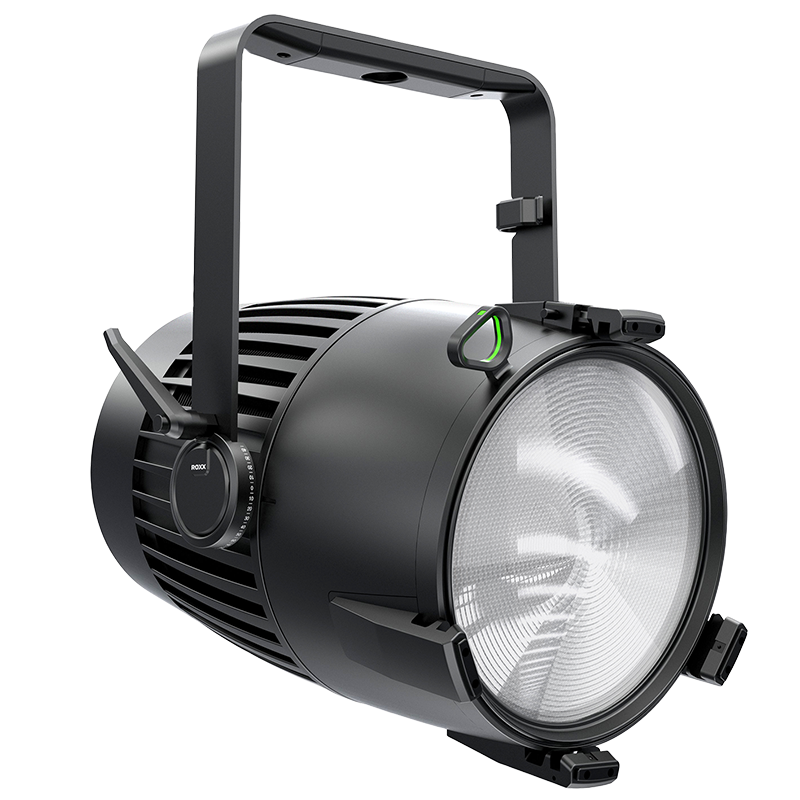

E.SHOW maxx TW+

Die neue E.SHOW maxx TW+ erweitert die SHOW-Serie um eine 800W-Leuchte mit perfektem Weiß und brillanten Farben. Der neue IP65-zertifizierte Strahler mit seinem speziell entwickelten 6-Farben-LED-Chip hat eine enorme Leistung von bis zu 10.000lx bei einem Abstrahlwinkel von 14° / 5m. Für große Shows, große Ausstellungen und Studioanwendungen, bei denen bisher teure und wartungsintensive Entladungslampen verwendet wurden.

Darüber hinaus gibt es ein neuartiges „Einhand-Objektivwechselsystem“ und die Möglichkeit zur stromlosen Voreinstellung von Dimmer, CCT und Farben, was eine enorme Zeitersparnis bei der Einrichtung und dem Aufbau bedeutet. Hinzu kommen eine optimierte Rigging-Halterung, eine integrierte CRMX-Sende- und Empfangsfunktion und natürlich arbeitet der neue Scheinwerfer auch direkt mit der ROXX.APP.

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

YouTube immer entsperren

800W RGBALC | SINGLE SOURCE LED | PERFEKTES WEISS & BRILLIANTE FARBEN | INTEGRIERTE ZUBEHÖRHALTER | EINHAND-LINSEN-SYSTEM | CURRENTLESS PRESETTINGS | OPTIMIERTER RIGGING-YOKE | IP65 (IN- /OUTDOOR) | CRI/Ra 97 / TLCI 98 | INTEGRIERTE CRMX-SENDE- & EMPFANGSFUNKTION | ROXX.APP READY

1

Der Spielplan

TW+ Version

Ob Bühne, Messe, Unternehmen, Theater, Rundfunk oder Film, der E.SHOW maxx TW+ überzeugt in jeder Art von Anwendung mit exzellentem Weiß und einem großen Farbumfang. Die zentrale, gebündelte 6-Farben-LED, die speziell für diese Anwendung entwickelt wurde, erzeugt ein sehr ausgewogenes und leuchtendes Licht ohne Farbschatten.

Perfekt abstimmbares Weiß

Mit den Farben Rot, Grün, Blau, Bernstein, Limone und Cyan erzeugt die ^ROXX® 6-Farben-LED-Engine eine enorme Leuchtkraft mit sehr hoher Farbwiedergabe für bis zu 97 CRI/Ra und 98 TLCI. Diese exzellente Reproduktionsqualität ist über das gesamte weiße Spektrum von 2.000-10.000 Kelvin verfügbar und gewährleistet perfekt natürliche Farben. Die Farbtemperatur lässt sich einfach über die +/- Grünfunktion und den Magentashift einstellen.

Farbpalette

Die zusätzliche Verwendung von Amber, Limone und Cyan erweitert das Farbspektrum um 15 % und erhöht damit die Farbvielfalt des ROXX® E.SHOW maxx TW+ erheblich.

ROXX Farbkalibrierung

Die ^ROXX® Farbkalibrierung sorgt für exzellente Weißtöne (CCT 2.000-10.000K), genau auf der Schwarzkörperkurve. Es führt auch eine Farbanpassung über die gesamte Palette durch und sorgt so für einheitliche Farben bei allen ^{ROXX®-Leuchten}. Der spezielle ^{ROXX®-Algorithmus} ermöglicht eine benutzerfreundliche Steuerung der 6-Farben-LEDs über nur drei Kanäle, sowohl im RGB- als auch im HSI-Modus.

TW+ Version

Ob Bühne, Messe, Unternehmen, Theater, Rundfunk oder Film, der E.SHOW maxx TW+ überzeugt in jeder Art von Anwendung mit exzellentem Weiß und einem großen Farbumfang. Die zentrale, gebündelte 6-Farben-LED, die speziell für diese Anwendung entwickelt wurde, erzeugt ein sehr ausgewogenes und leuchtendes Licht ohne Farbschatten.

Perfekt abstimmbares Weiß

Mit den Farben Rot, Grün, Blau, Bernstein, Limone und Cyan erzeugt die ^ROXX® 6-Farben-LED-Engine eine enorme Leuchtkraft mit sehr hoher Farbwiedergabe für bis zu 97 CRI/Ra und 98 TLCI. Diese exzellente Reproduktionsqualität ist über das gesamte weiße Spektrum von 1.800-10.000 Kelvin verfügbar und gewährleistet perfekt natürliche Farben. Die Farbtemperatur lässt sich einfach über die +/- Grünfunktion und den Magentashift einstellen.

Erweiterter Farbbereich

Die zusätzliche Verwendung von Amber, Limone und Cyan erweitert das Farbspektrum um 15 % und erhöht damit die Farbvielfalt des ^ROXX® E.SHOW maxx TW+ erheblich.

ROXX Farbkalibrierung

Die ^ROXX® Farbkalibrierung sorgt für exzellente Weißtöne (CCT 1.800-10.000K), genau auf der Schwarzkörperkurve. Es führt auch eine Farbanpassung über die gesamte Palette durch und sorgt so für einheitliche Farben bei allen ^{ROXX®-Leuchten}.

Der spezielle ^{ROXX®-Algorithmus} ermöglicht eine benutzerfreundliche Steuerung der 6-Farben-LEDs über nur drei Kanäle, sowohl im RGB- als auch im HSI-Modus.

2

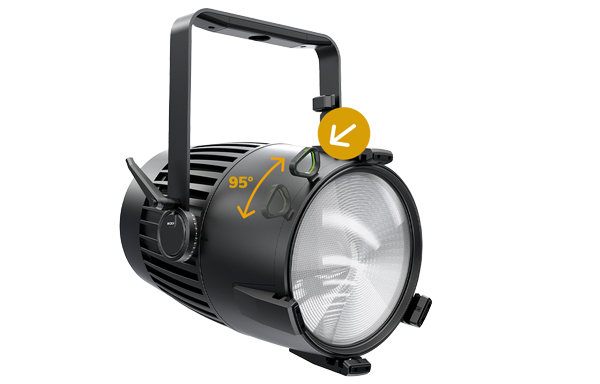

Einhand-Objektivsystem

1 | Schneller Linsenwechsel mit montierter Torblende

2 | Safetyfree Linsensystem durch integrierte Magnete (zweites Safety)

3 | Einfache Ausrichtung von elliptischen Linsen

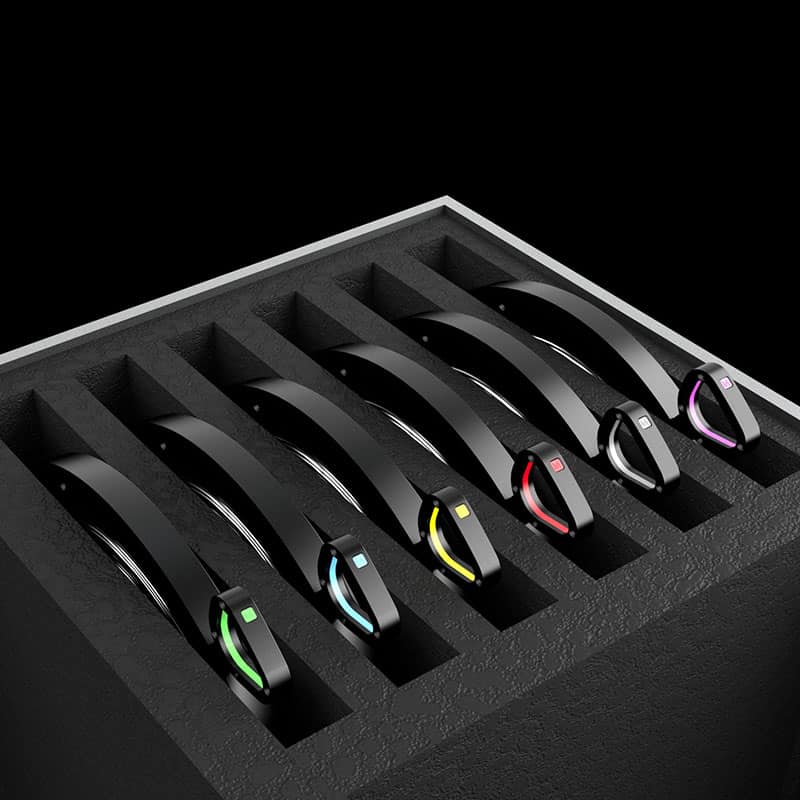

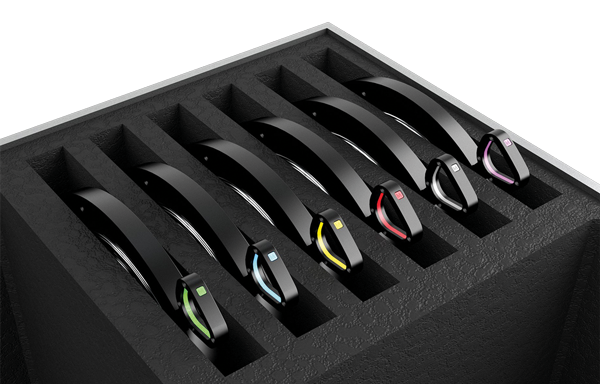

4 | Farbig beschichteter Linsengriff

3

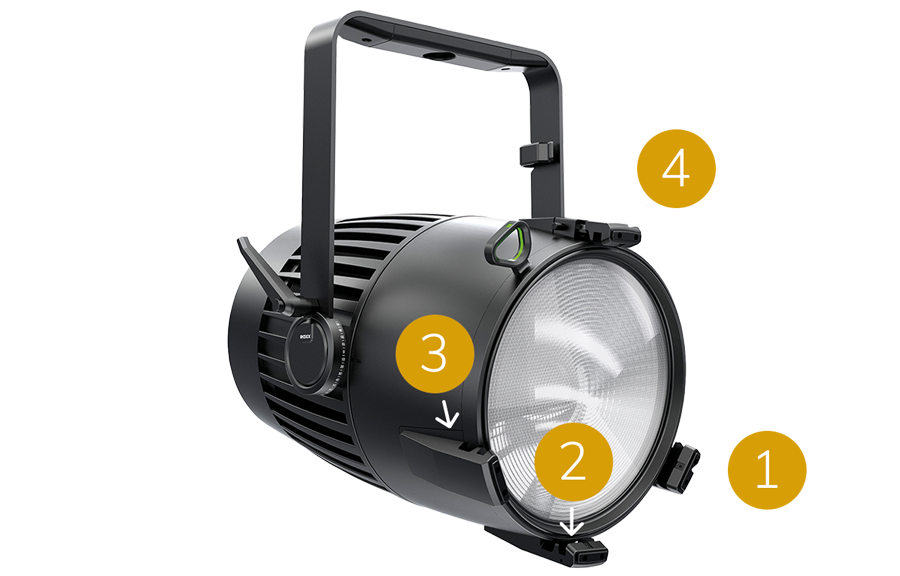

Integrierter Zubehörhalter

1 | Integrierter Zubehörhalter mit

- Frontstoßstangen
- Druckfedern

2 | Zusätzliches Safety

3 | Magnetische Zweitsicherung für Zubehör zur Strahlformung

4 | Solider Stahlkasten

4

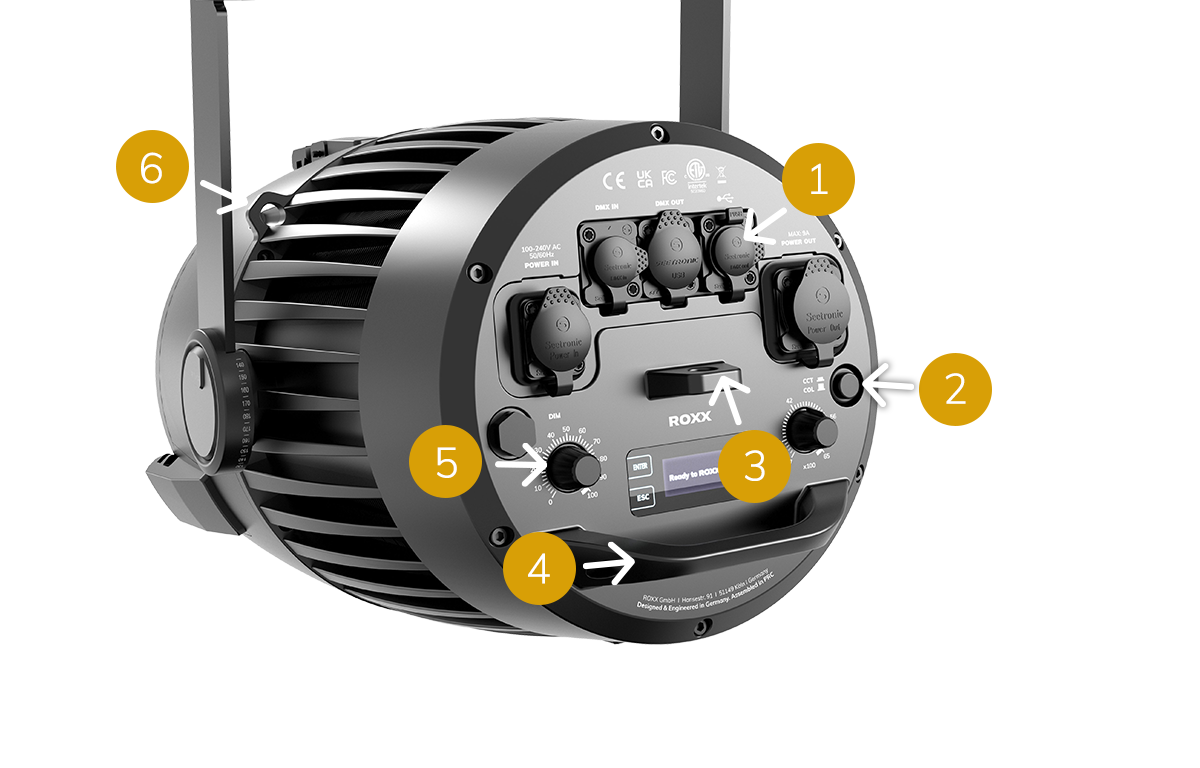

Currentless Presettings

1 | Firmware / USB

2 | Voreinstellbares CCT und Palette

3 | Sicherheitsauge (Anhänger)

4 | Handgriff

5 | Voreinstellbarer Dimmer

6 | Sicherheitsauge der Halterung

ROXX_E.SHOW-MAXX_aktuell-ohne-Voreinstellungen

5

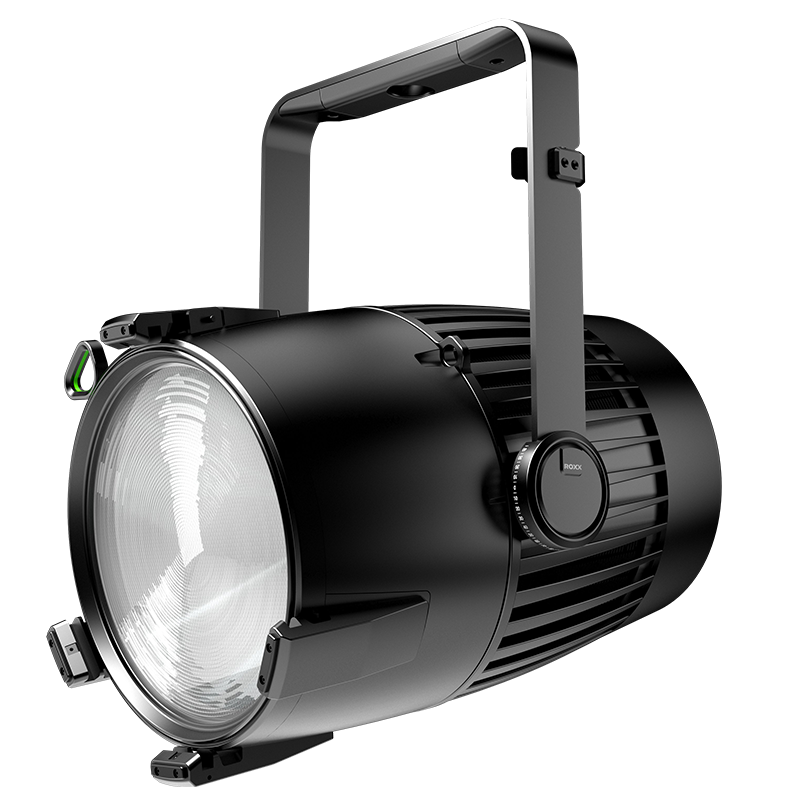

Optimierter Rigging-Bügel

1 | Integrierter Griff

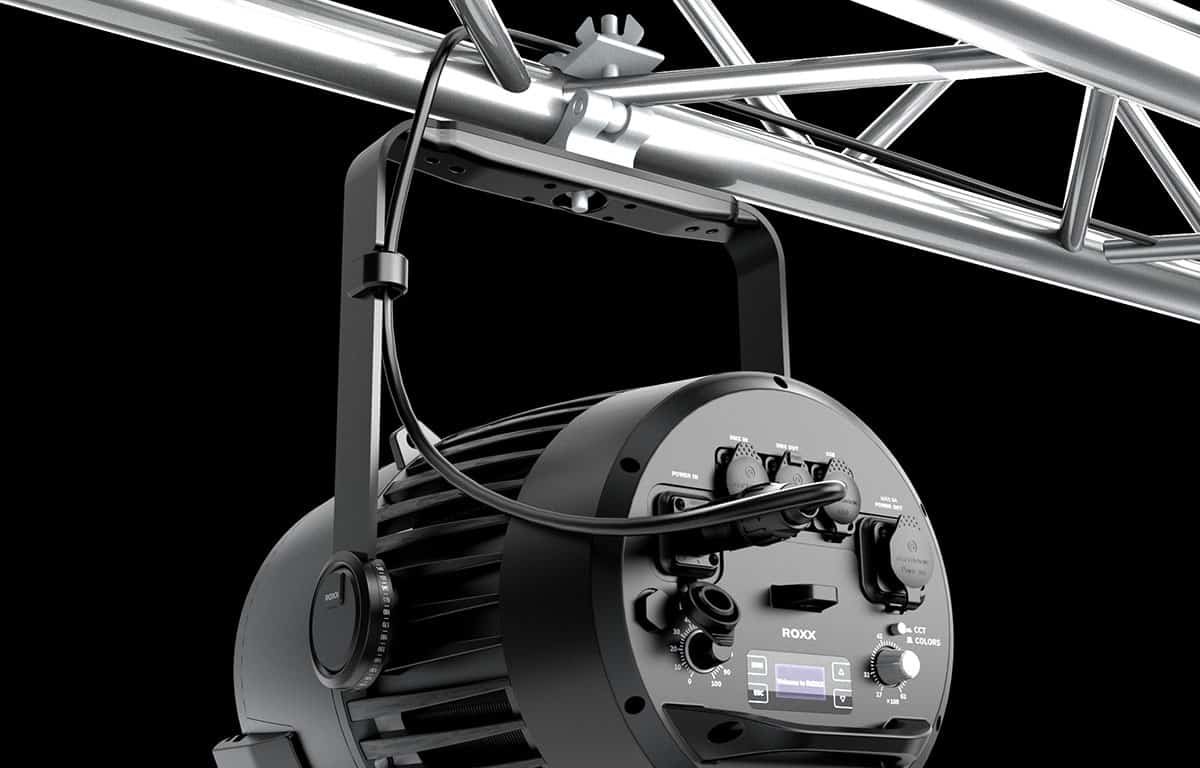

2 | Kabelführung

3 | Einseitiger Neigungsknopf

4 | Bodenverlängerung (optional)

5 | Integrierte Camlocks

6 | TV-Zapfenlöcher

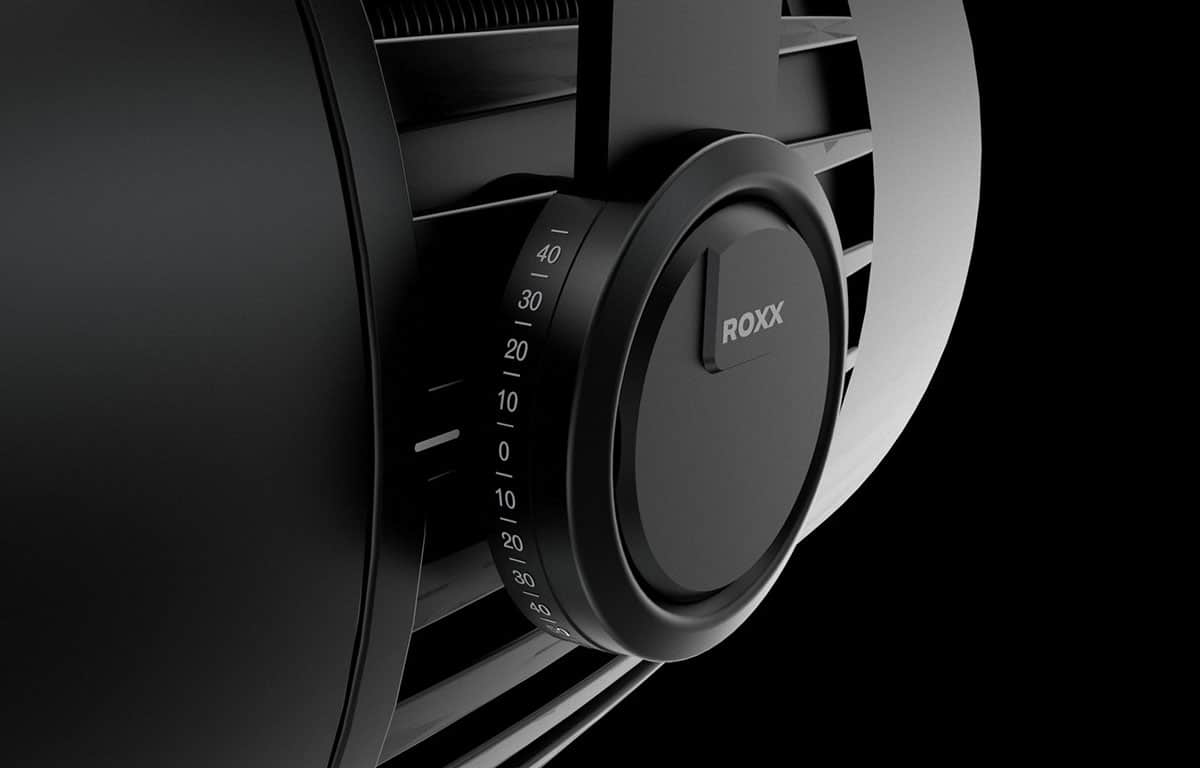

7 | Neigungsskala

6

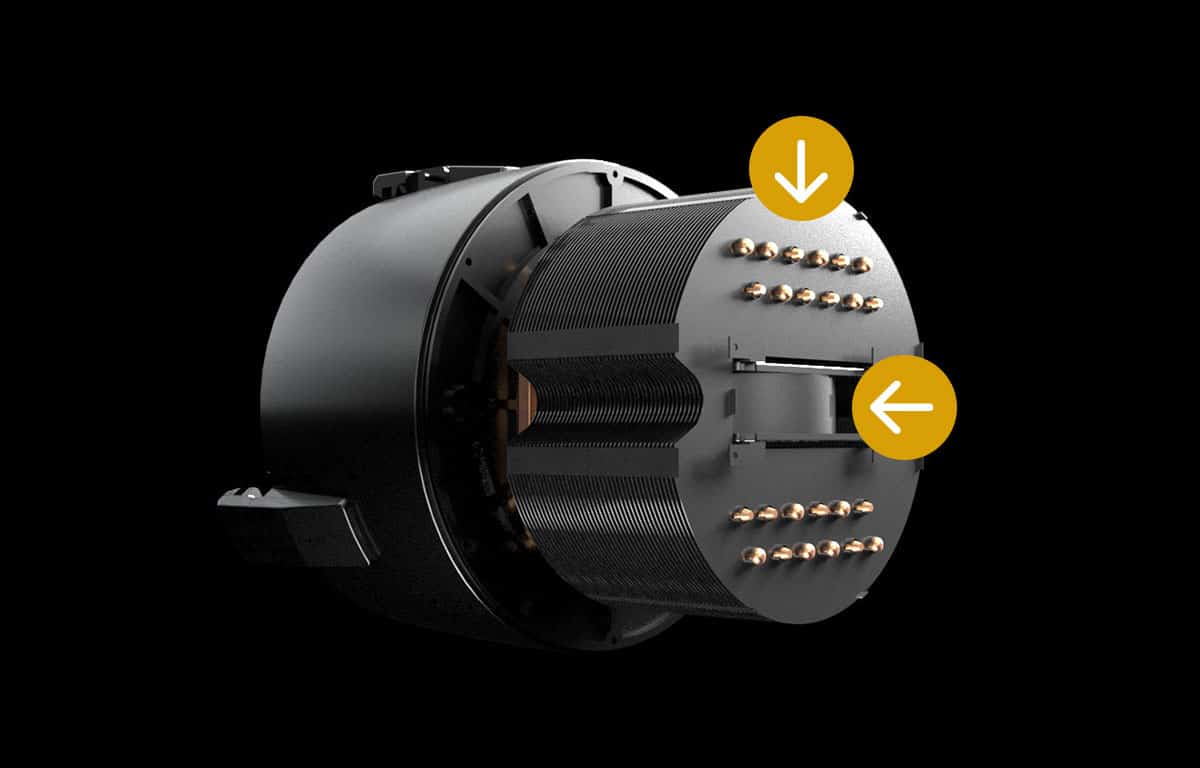

Kühlungskonzept

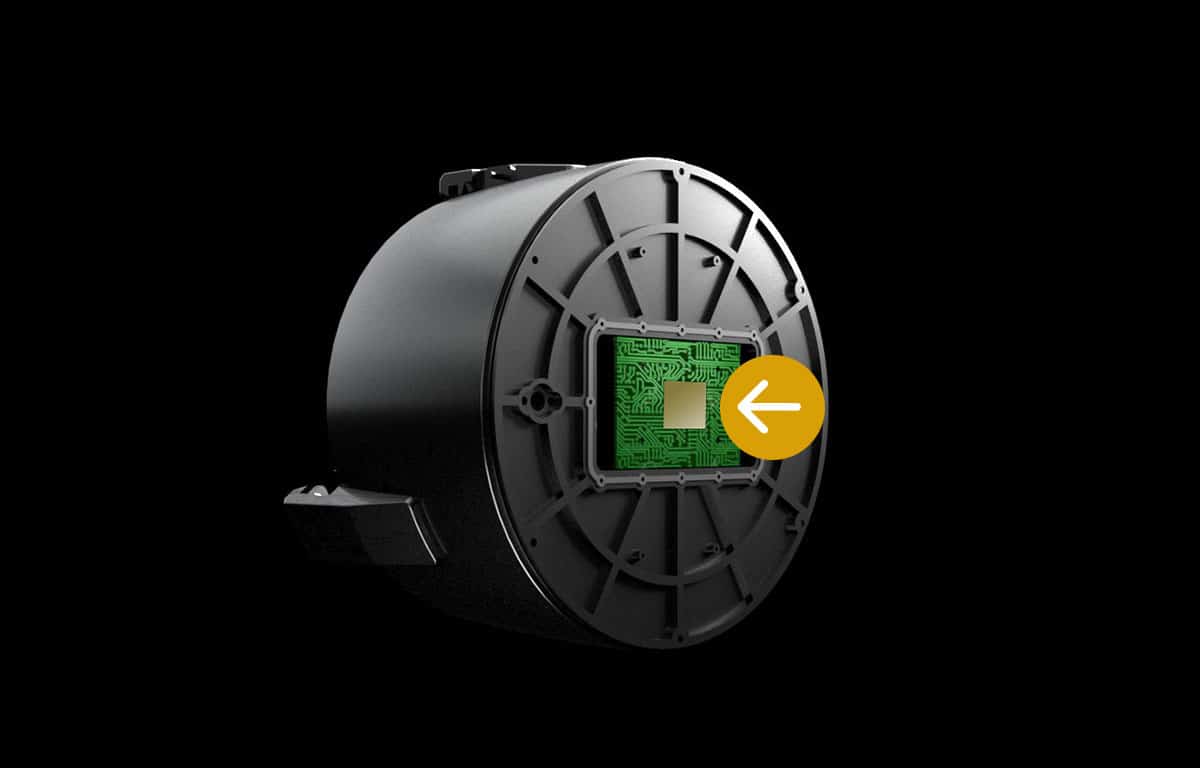

800 W LED-Platine

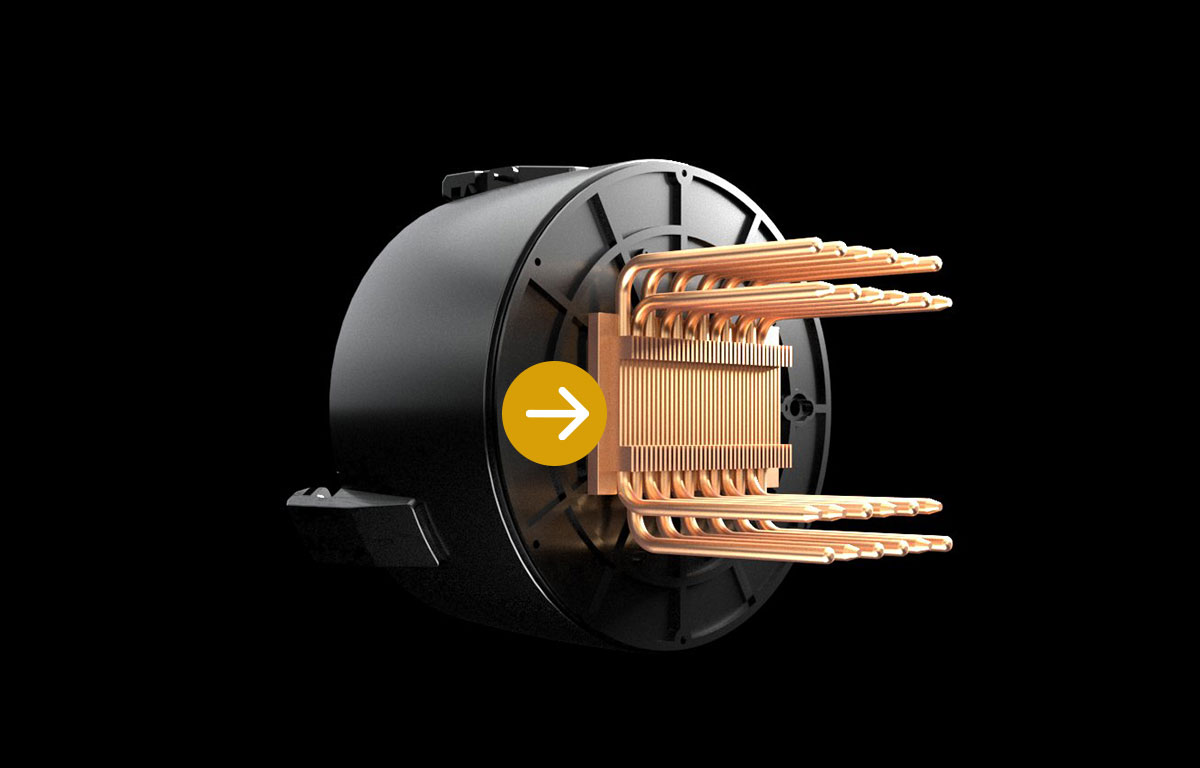

Grundplatte aus Kupfer mit 12 Heatpipes

Schwarz beschichtete Kühlscheiben
120mm Lüfter

7

Alles unter Kontrolle, App / Wireless

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

YouTube immer entsperren

Drahtloses DMX

^ROXX®. integriert die neueste Wireless DMX Technologie des schwedischen Herstellers Lumenradio und nutzt bereits die bald verfügbare DMX Mesh™ Technologie, wodurch die Know-how und die Vorteile von Mesh-Netzwerken für die Beleuchtungsindustrie.

Das in unserem Gerät integrierte CRMX-Transceivermodul ermöglicht sowohl den drahtlosen DMX-Empfang als auch eine separate Sendeoption. Ein Signal kann tkann über Funk empfangen und über Kabel übertragen werden über Kabel oder alternativ sein. über Kabel empfangen und über Funk an andere Geräte übertragen werden. Im Empfangsmodus wird gleichzeitig eine vollständige bidirektionale Kommunikation über RDM unterstützt.

DMX / RDM

Über zwei IP65-zertifizierte 5-polige

XLR-Buchsen lässt sich das Gerät in eine

in eine kabelgebundene DMX-Linie integriert und darüber hinaus

verwendet

über bi

–

direktionale RDM-Kommunikation.

Alleine stehen

Über zwei IP65-zertifizierte 5-polige

XLR-Buchsen lässt sich das Gerät in eine

in eine kabelgebundene DMX-Linie integriert und darüber hinaus

verwendet

über bi

–

direktionale RDM-Kommunikation.

Intelligente Steuerung über ROXX.APP

Die integrierte Bluetooth-Schnittstelle ermöglicht die direkte Steuerung der Scheinwerfer über

Apple

Tablet oder Telefon mit ROXX.APP

, ohne dass zusätzliche Hardware erforderlich ist.

8

Ultra flexibel. Das Zubehör

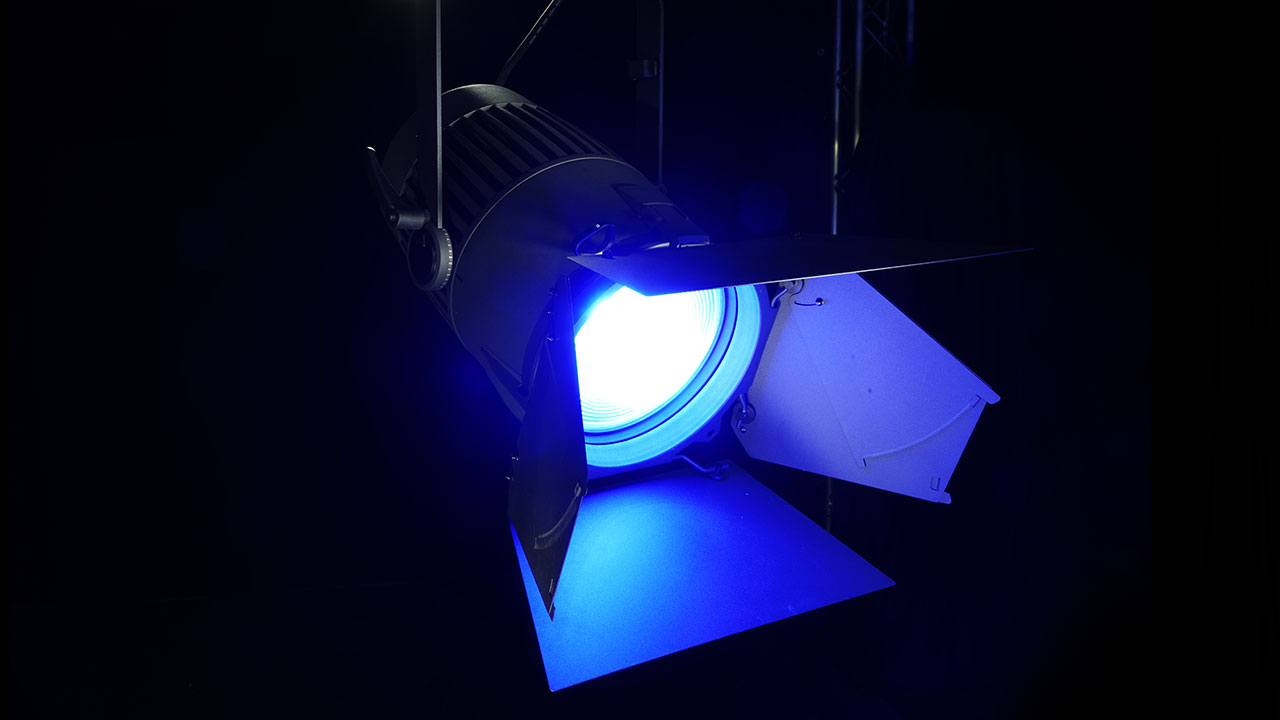

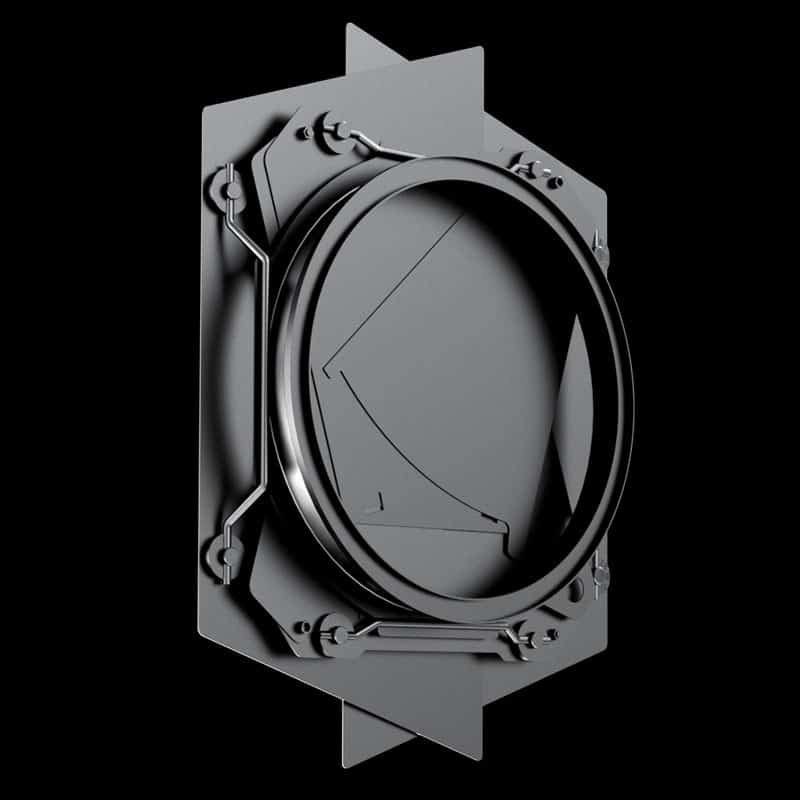

8-fach Torblende

Eine um 360° drehbare 8-fach Torblende ist für eine optimale Strahlenkontrolle erhältlich.

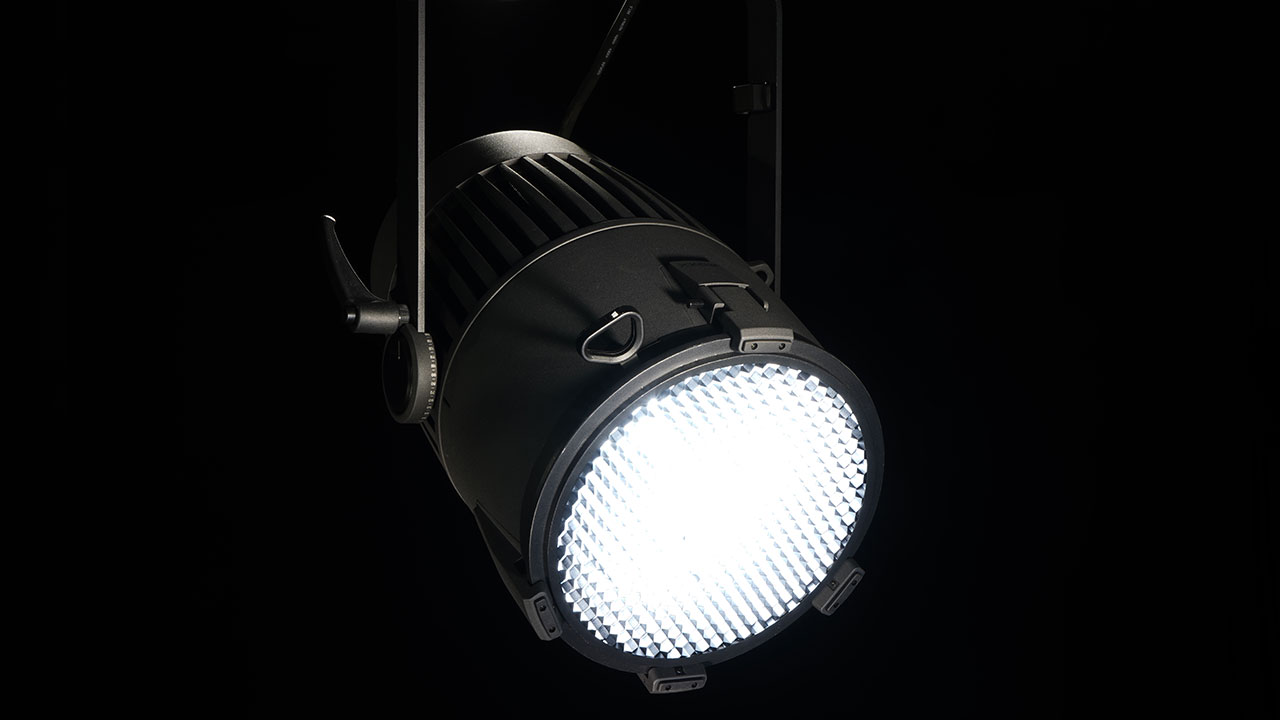

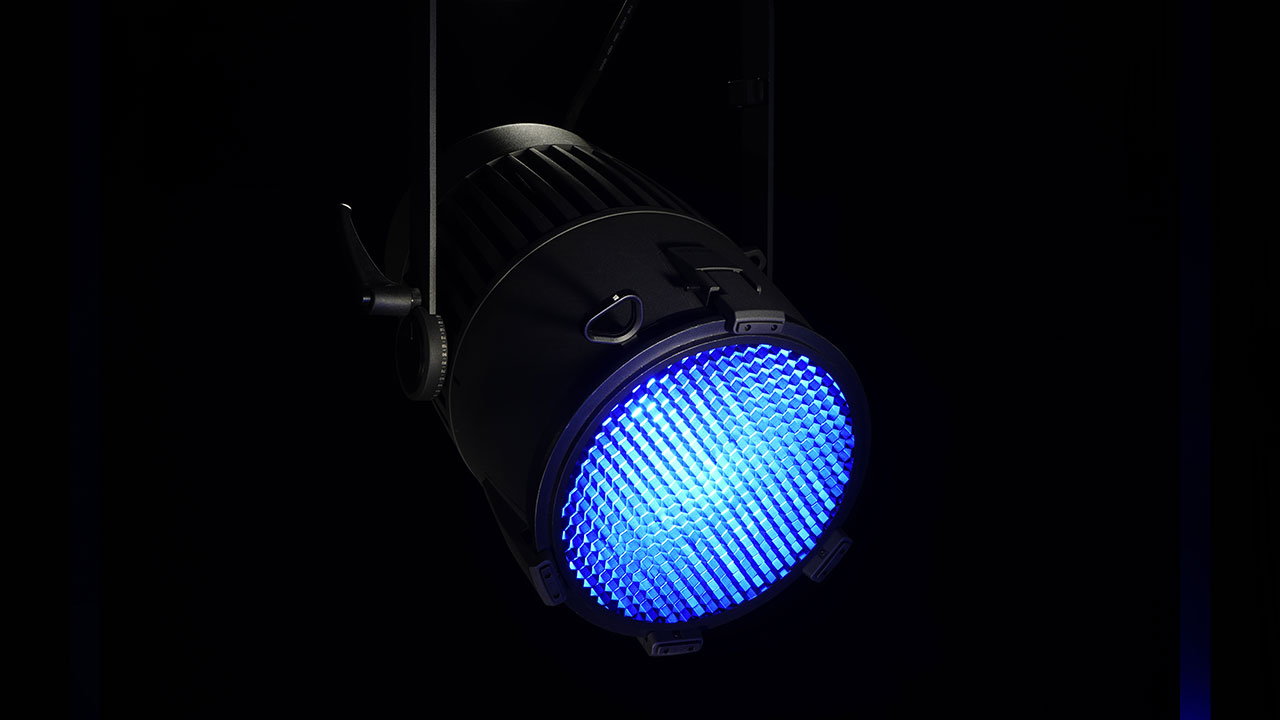

Honeycomb

Ein Honeycomb ist verfügbar, um Streulicht und seitliche Reflexionen zu begrenzen.

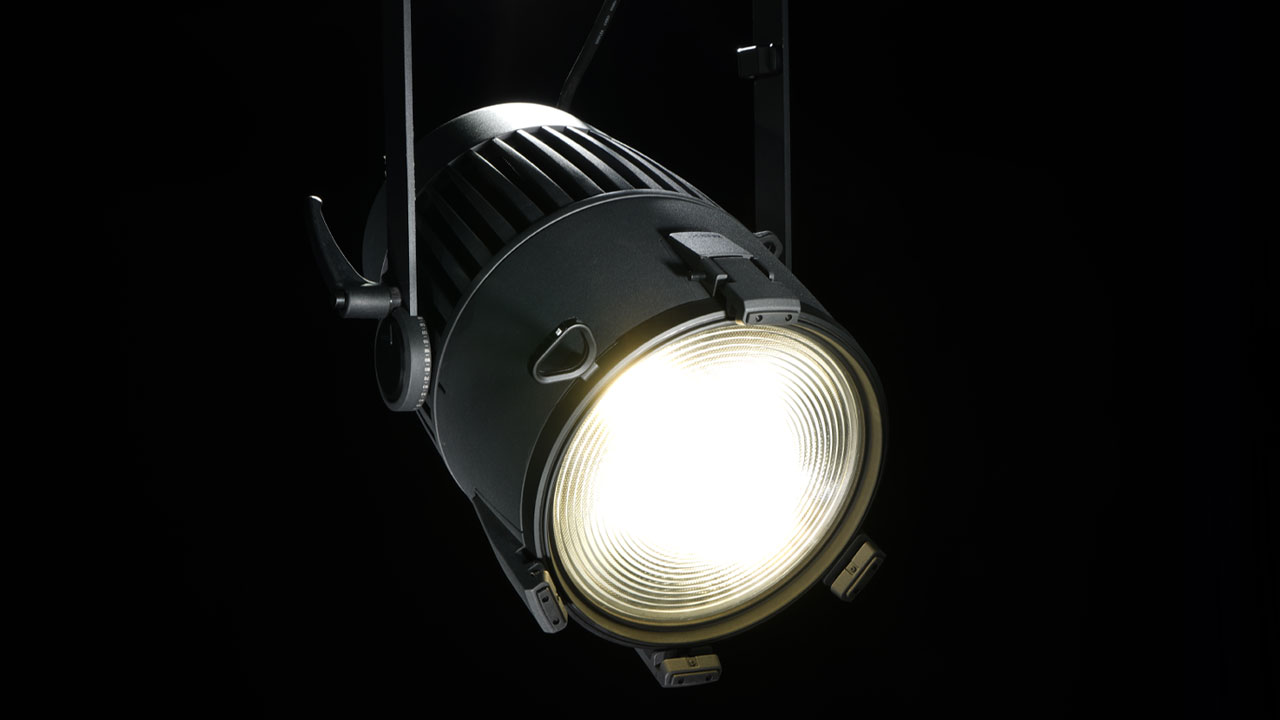

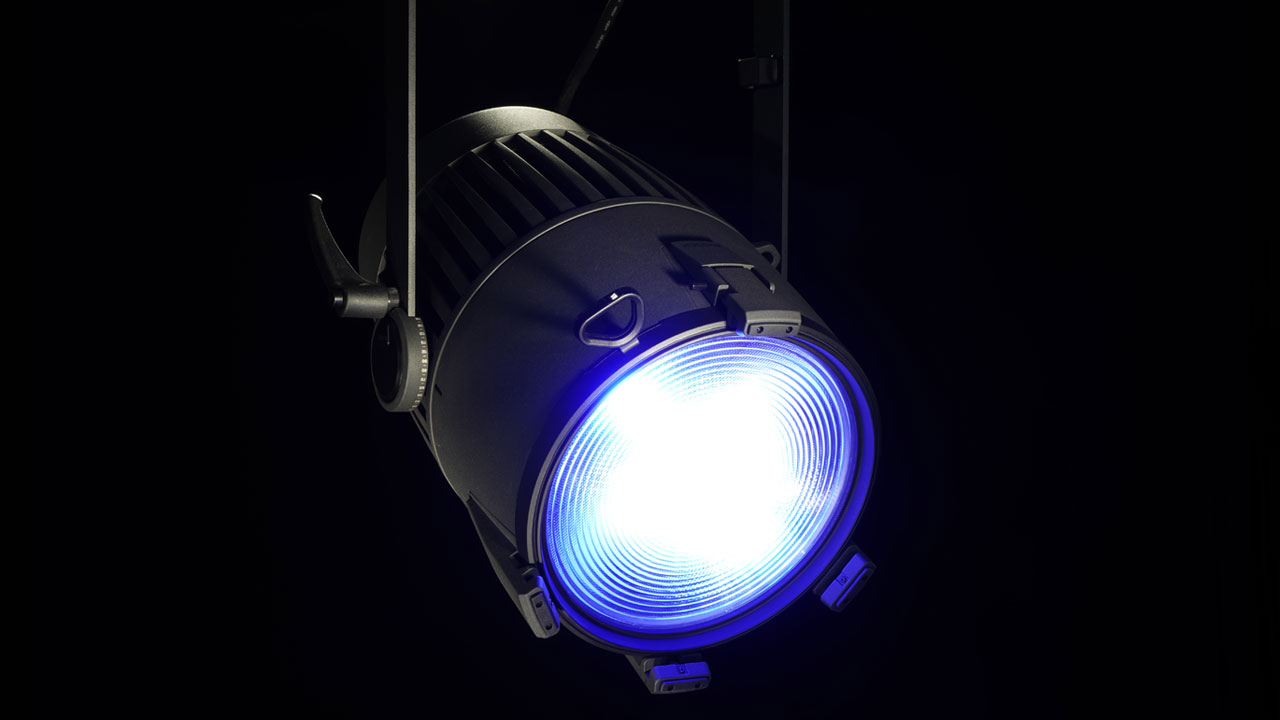

Zirkulare & elliptische Linsen

Die zirkularen und elliptischen Linsen können bequem und schnell durch eine montierte Torblebde ausgetauscht werden. Die elliptischen Linsen sind leicht auszurichten. Eine schnelle Indentifikation ist dank farbbeschichtetem Linsengriff möglich.

PO-Yoke

Inklusive 28mm Junior Pin.

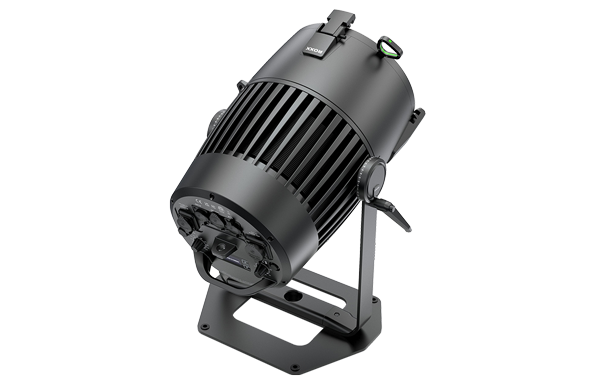

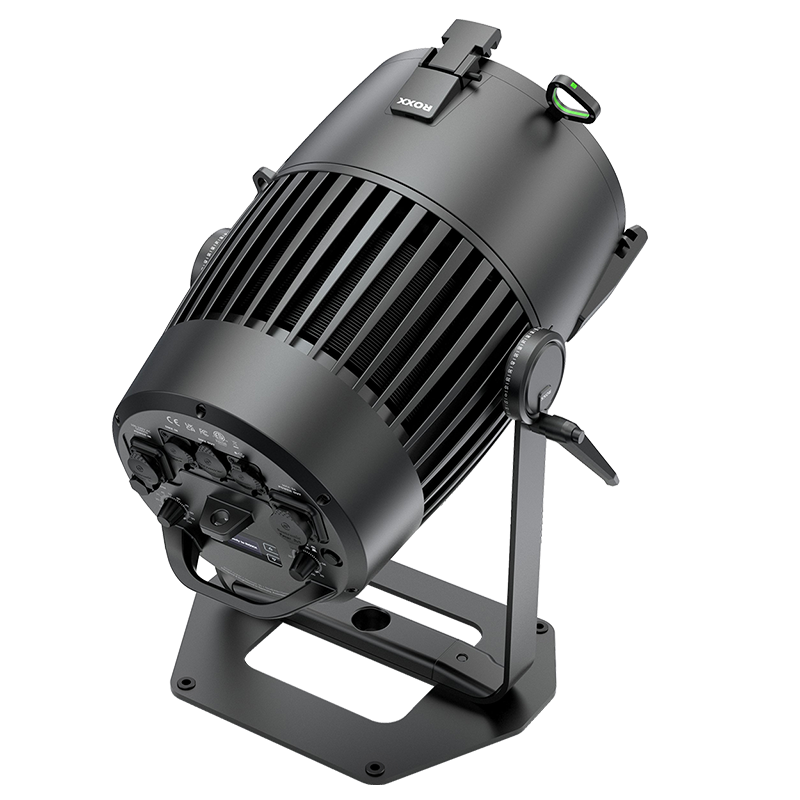

Floorextension

Mit der Floorextension kann die E.SHOW maxx TW+ auch am Boden verwendet werden.

Grid Holder & Half Grids

Für Live-Übertragungen, Interviews oder Studioproduktionen bieten die Half Grids eine tadellose Beleuchtungssteuerung mit zwei verschiedenen Beleuchtungsdichten, ideal für professionelle TV-Standards.

9

Elektronik & Software

Hochauflösendes Dimmen

Die fortgeschrittene 16-Bit-Technologie ermöglicht die höchste Auflösung des Dimmverhaltens und der Farbmischung. Kontinuierliches Dimmen bis hinunter zu Null ohne sichtbare Sprünge oder Farbverschiebungen ist garantiert.

Dimmerkurven & Wolfram-Emulation

Vier wählbare Dimmerkurven mit einstellbarem Ansprechverhalten und Rotverschiebungsfunktion für die Kunstlicht-Emulation sind ebenfalls verfügbar.

Flimmerfrei

Sechs einstellbare PWM-Frequenzen von bis zu 25kHz garantieren ein flimmerfreies Kamerabild, selbst bei Hochgeschwindigkeitsaufnahmen.

Stand alone

Ausgefeilte Standalone-Modi, darunter Kinoeffekte, verschiedene Automatikprogramme, anpassbare Szenen, CCT, LEE-angepasste Farbmakros und benutzerdefinierte Farbvorlagen (RGBALC), ermöglichen großartige Beleuchtungseffekte, ohne dass eine externe Lichtsteuerung erforderlich ist.

Timer

Über die interne Timerfunktion können die Standalone-Modi nach dem Einschalten des Geräts bequem ein- und ausgeblendet werden, ohne dass eine externe Steuerung erforderlich ist.

Gleichzeitig ist die Timerfunktion sowohl über Kabel als auch über Wireless-DMX für den Master- und Slave-Betrieb verfügbar.

TW+ Version

Variable CCT sowie gesättigte bis sanfte Pastellfarben.

IP 65

Die Leuchte ist vollständig gegen Staub und Strahlwasser aus jeder Richtung geschützt.

ROXX® Farbkalibrierung

Die ^{ROXX®-Farbkalibrierung} garantiert lebendige und einheitliche Farben sowie exzellente Weißwerte genau auf der Schwarzkörperkurve.

Dimmen bis warm

Schaltbare Dim-To-Warm-Funktion zur Simulation traditioneller Halogenleuchten bei gleichzeitiger Dimmung.

Dimm-Kurven

Vier hochauflösende Dimmkurven und einstellbares Dimmverhalten zur Anpassung an die jeweilige Anwendung.

Meister & Sklave

Sobald das Gerät auf „Master“ eingestellt ist und an erster Stelle der Kette steht, steuert es die folgenden „Slave“-Geräte.

Mehrere Blickwinkel

Mehrere Abstrahlwinkel durch optionale Linsen.

Alleine stehen

Umfangreiche Standalone-Modi für brillante Lichteffekte auch ohne externen Controller.

Flimmerfrei

Sechs wählbare PWM-Frequenzen von bis zu 25 kHz garantieren einen flimmerfreien Betrieb vor der Kamera, selbst bei Hochgeschwindigkeitsaufnahmen.

Quicklight Funktion

Die Quick-Light-Funktion ermöglicht einen direkten Zugriff auf Dimmer und CCT für eine einfache und schnelle Bedienung bei der Einstellung der Beleuchtung.

Drahtloser Master & Slave

Das Gerät verfügt über eine drahtlose Master- und Slave-Funktion, so dass Standalone-Modi einfach weitergegeben werden können.

Grüne Lösung

Die lange Lebensdauer der LED und die hohe Energieeinsparung machen dieses Produkt besonders umweltfreundlich.

Zeitschaltuhr

Dank der internen Timerfunktion können die Standalone-Modi der Leuchten nach dem Einschalten des Geräts einfach ein- und ausgeblendet werden, ohne dass eine externe Steuerung erforderlich ist.

OLED-Display

OLED-Display mit vier berührungsempfindlichen Tasten, Hintergrundbeleuchtung und Auto-Flip-Funktion für eine einfache Konfiguration.

ROXX.APP

Die integrierte Bluetooth-Schnittstelle ermöglicht die direkte Steuerung mit mobilen Geräten über die ROXX.APP, ohne dass zusätzliche Hardware benötigt wird.

RDM aktivieren

Remote Device Management ermöglicht die bidirektionale Kommunikation über das DMX-Netzwerk für externe Programmier- und Überwachungsfunktionen.

Temperaturgesteuerter Ventilator

Temperaturgesteuerter Lüfter für optimalen und leisen Betrieb.

FCC

Neben der Produktkonformität für den europäischen Markt ist dieses Produkt auch FCC-zertifiziert und entspricht den Anforderungen der Federal Communications Commission.

W-DMX

Der integrierte drahtlose DMX-Empfänger & -Sender von Lumenradio (CRMX) garantiert eine sichere Funkübertragung von DMX-Daten. Der Empfangsmodus ist voll RDM-fähig.

16-Bit Technologie

16-Bit-Technologie für hochauflösende Farbmischung und ultrasanftes Dimmverhalten.

Intertek

Neben der Produktkonformität für den europäischen Markt ist dieses Produkt auch ETL-zertifiziert und entspricht den Sicherheitsnormen und -anforderungen für Nordamerika.

Technische Daten

Photometrics

Erwartete Lebensdauer der LED	50.000 Stunden
Lichtquelle	1×800 W RGBALC
Typ des optischen Systems	Reflektor + austauschbare Linsenplatten
LED-PWM-Frequenz	wählbar 800Hz, 1200Hz, 2000Hz, 3600Hz, 12kHz, 25kHz
Beam (50%)	14° (mit VN Linse) 24° (mit N Linse) 35° (mit M Linse) 49° (mit W Linse) 22°x16° (mit EN-Linse) 54°x18° (mit EW-Linse)
Maximale Feldwinkel (10%)	28° (mit VN Linse) 40° (mit N Linse) 63° (mit M Linse) 78° (mit W Linse) 41°x31° (mit EN-Linse) 79°x39° (mit EW-Linse)
Farbtemperaturbereich	2.000K – 10.000K
Wirkungsgrad (max)	36lm/W
CRI/RA	97
TLCI	99
TM-30-15	Rf 96 / Rg 103
Lichtstrom	29.596 lm
Beleuchtungsstärke Lux @ 5m (very narrow Linse)	8551 lx
Beleuchtungsstärke Lux @ 5m (narrow Linse)	4696 lx
Beleuchtungsstärke Lux @ 5m (medium Linse)	2229 lx
Beleuchtungsstärke Lux @ 5m (wide Linse)	1312 lx
Beleuchtungsstärke Lux @ 5m (elliptical narrow Linse)	5512 lx
Beleuchtungsstärke Lux @ 5m (elliptical wide Linse)	2263 lx

Abmessungen & Gewicht

IP-Klasse	IP 65
Material Körper	Aluminium, Nylon
Material der Linse	Vorderseite aus gehärtetem Glas
Netto Abmessungen inkl. Bügel (B x H x T)	350 x 280 x 450mm
Netto Abmessungen inkl. Joch Zoll (B x H x T)	13,78 x 11,02 x 17,72 Zoll
Physikalisch Kopf gerade nach oben Höhe	516,5mm (20,33 Zoll)
Nettogewicht (einschließlich Joch)	13,5 kg (29,76lbs)
Neigen	360°
Neigungsverriegelung	Verriegelungssystem mit Winkelanzeige

Elektrische Daten

AC-Leistung, max.	90 – 285V 50/60Hz
AC Leistung, nominal	100 – 260V 50/60Hz
Elektrischer Schutz	Überlastungsschutz mit automatischer Wiederherstellung
Maximale Leistungsaufnahme	900W
Standby-Leistung	10,5W (230V) / 0,992PF (120V)
Maximale Leistung bei 100 V	7A
Maximale Leistung bei 230 V	11A
Leistungsfaktor	0,968PF (230V) / 0,992PF (120V)
Stromversorgungseinheit	Eingebauter elektronischer Schaltmodus mit automatischer Umschaltung
Power Linking	1 Stück bei 120 V; 3 Stück bei 230 V

Bedienung & Controller

DMX-Funktionen	Dimmer, Dimmer Fein, Shutter, Dauer, Farbton, Sättigung, Rot, Rot Fein, Grün, Grün Fein, Blau, Blau Fein, Limette, Limette Fein, CCT, Farbton, Farbe Makro, Farbe Makro Überblendung, Geräteeinstellungen
DMX-Kanäle	3CH CCT, 3CH RGB, 6CH RGB, 9CH RGB, 11CH RGB, 14CH RGB, 6CH DIRECT, 12CH DIREKT, 13CH DIREKT, 20CH DIREKT, <3CH HSI, 10CH HSI
DMX-Modi	12
Protokoll	CRMX, W-DMX™ G2, W-DMX™ G3, W-DMX™ G4, W-DMX™ G4S USITT DMX512A RDM ANSI E1.20 Bluetooth Low Energy (BLE)
Einstellung und Adressierung	Grafisches OLED-Display / 4 Bedienelemente
	RDM ANSI E1.20
Standalone-Modus	Auto-Programm, Editor, Farbmakro, Schnellfarbe, Abstimmbares Weiß, Benutzerfarbe, Timer
Drahtloses DMX	Lumen Radio mit RDM (CRMX)
Anzeige	Grafisches OLED-Display
kontrolliert	4 berührungsempfindliche, hintergrundbeleuchtete Bedienelemente
Stroboskop	0-20Hz
DMX I/O	IP65 XLR 5-polig Stecker/Buchse
Leistung I/O	TRUE1-kompatible Eingangs- und Link-Thru-Buchsen

Installation

Montagepunkt	1 x zwei Verriegelungspunkte mit Vierteldrehung für die optionale Omega-Halterung, zentrisches Loch 13mm (1/2″), 2x zusätzliche Löcher für TV-Zapfhahn
Orientierung	Jede
Rigging-Möglichkeiten	Aufhängung oder Decken-/Hängemontage (Blindkappen für die Hängematte enthalten)
Sicherheitsmerkmale	Hintere Halterung für Sicherheitsdraht
Mindestabstand zu brennbaren Materialien	0,3 Meter (11,8 Zoll)

Thermische Eigenschaften

Kühlung	Aktiv, Geheizte Luft, Temperaturgeregelt
Luftfeuchtigkeit (max.)	95%
Temperaturbereich, Betrieb	-20°C bis 45°C
Temperaturbereich, Start-up	-20°C bis 50°C
Temperaturbereich, Lagerung	-20°C bis 80°C
Thermischer Schutz	Automatischer Überhitzungsschutz

Inklusive / Optional

Enthaltene Artikel	2x Kühlerdeckel für hängende Montage
	2 m Stromkabel
Optionales Zubehör	Mehrere Linsenplatten (kreisförmig und elliptisch), 8-fach-Torblende, Honeycomb, PO-Yoke, Omega-Bracket mit Vierteldrehverschlüssen, Grid Holder, Half Grids (Single & Double), Touring Cases
Farboptionen	Schwarz – RAL 9004 (Standard)
	Weiß – RAL 9010 (auf Anfrage)
	Kundenspezifische Farbe – jede RAL-Farbe (auf Anfrage)

Konformität

CE – 2014/30/EU: EMV-Richtlinie

EN 55103-2

EN 55015

EN 61547

EN 61000-3-2

EN 61000-3-3

EN 55032

CE – 2014/35/EU: Niederspannungsrichtlinie

EN 60598-1

EN 60598-2-17

EN 62471

EN 60529

RoHS2-Richtlinie

2011/65/EU

ETL C/US

FCC

UKCA

Bestellnummer

E.SHOW maxx	Code
E.SHOW maxx TW+ Schwarz	11201201

Zubehör	Code
E.SHOW maxx Objektiv VN (Very Narrow)	11205001
E.SHOW maxx Objektiv N (Narrow)	11205101
E.SHOW maxx Objektiv M (Medium)	11205201
E.SHOW maxx Objektiv W (Wide)	11205301
E.SHOW maxx Objektiv EN (Elliptisch Narrow)	11205401
E.SHOW maxx Objektiv EW (Elliptisch Wide)	11205501
E.SHOW maxx Torblende (schwarz)	11205601
E.SHOW maxx Honeycomb (schwarz)	11205701
E.SHOW maxx PO-Yoke	11205801
E.SHOW maxx Omega Bracket ST	90900002
E.SHOW maxx Floor Extension	13907201
E.SHOW maxx Grid Holder	11910001
E.SHOW maxx Half Grid Single	11910101
E.SHOW maxx Half Grid Double	11910201
