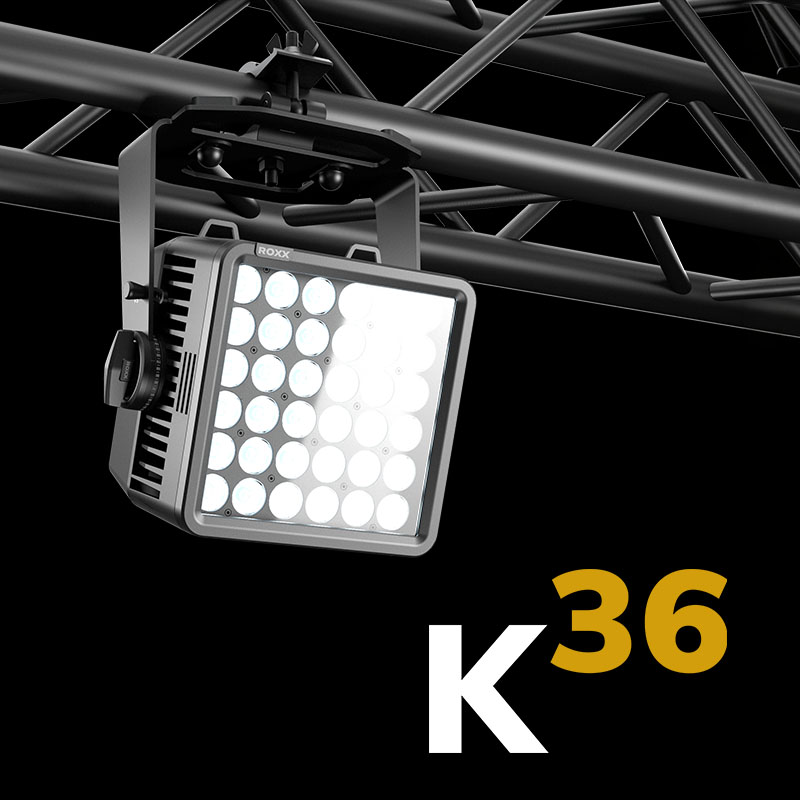

ROXX K36
Der ROXX K36 ist die ideale Lösung für Anwendungen, bei denen eine große Reichweite, eine stabile Lichtleistung und kamerataugliche Leistung gefragt sind – von der Stadionbeleuchtung über große Veranstaltungsorte bis hin zu Fernsehproduktionen.
Mit dem K36 bringt ROXX einen leistungsstarken und kompakten Scheinwerfer auf den Markt, der speziell für Sportstätten, Veranstaltungsorte und Großproduktionen entwickelt wurde. Präzise Strahlsteuerung, hohe Lichtleistung und eine robuste Bauweise sorgen für zuverlässige Leistung auf höchstem Niveau.
Ausgestattet mit 36 leistungsstarken weißen Einzel-LEDs (5600 K) liefert der K36 eine beeindruckende Beleuchtungsstärke von bis zu 24.000 lx in 5 m Entfernung und bietet dabei eine hervorragende Lichtqualität. Ihre speziell entwickelte TIR-Optik mit einem extrem engen Abstrahlwinkel von 7,5° sorgt für eine außergewöhnliche Reichweite, was die Leuchte zur idealen Lösung für Anwendungen mit großer Reichweite macht, wie zum Beispiel in Stadien, Arenen und bei großen Veranstaltungen im Freien.

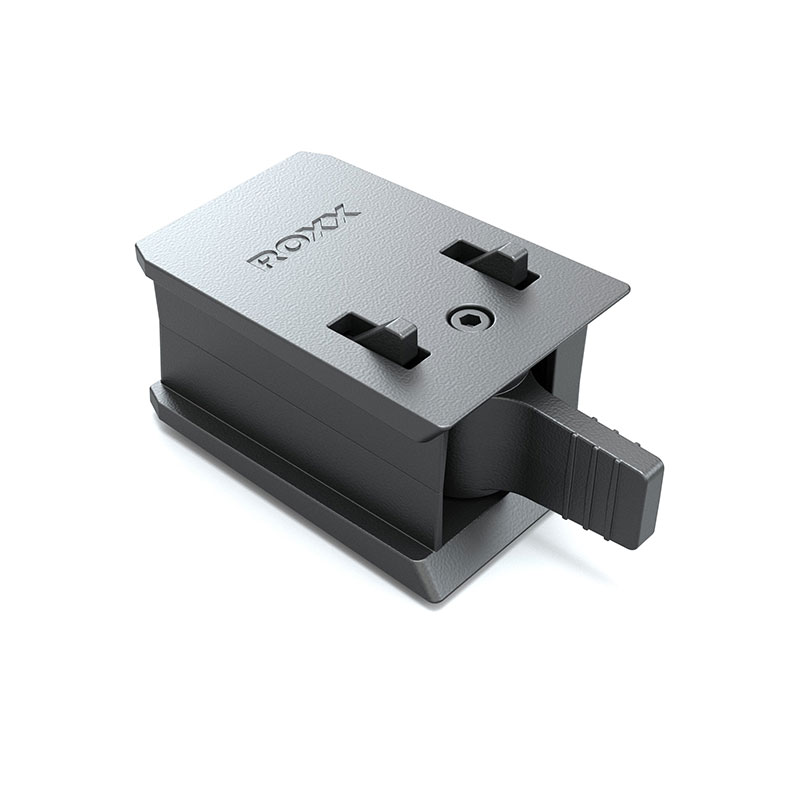

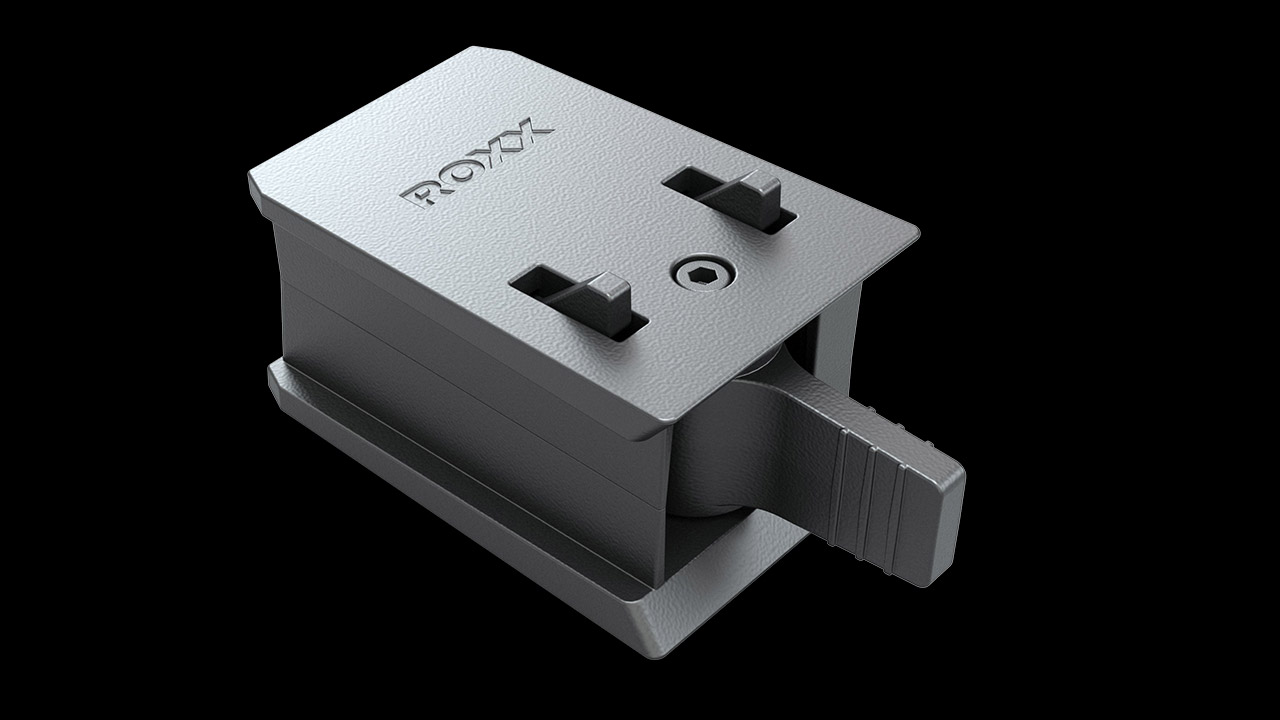

KEY Vertikal Mount (optional)
Ein besonderes Highlight ist die Möglichkeit, zwei K36-Leuchten mithilfe der optionalen KEY-Vertikalhalterung in Sekundenschnelle miteinander zu verbinden. Durch diese werkzeuglose Verbindung wird die Lichtdichte praktisch verdoppelt, ohne dass der Platzbedarf zunimmt – perfekt für Anwendungen, bei denen maximale Lichtleistung auf begrenztem Einbauraum gefragt ist.
Moderne Dimmtechnik
Dank fortschrittlicher 16-Bit-Dimmtechnologie und einstellbarer PWM-Frequenzen von bis zu 25 kHz eignet sich der K36 ideal für kamerasensible Umgebungen und garantiert einen flimmerfreien Betrieb – selbst bei Hochgeschwindigkeitsaufnahmen.
Ein vielseitiges Werkzeug für den professionellen Einsatz
Dank seiner robusten Bauweise mit Schutzart IP65, den integrierten Tragegriffen und den flexiblen Befestigungsmöglichkeiten ist der K36 ein vielseitiges Werkzeug für professionelle Anwendungen im Innen- und Außenbereich. Ein intelligentes Zubehörkonzept mit Magnetfiltern und einer optionalen 8-fach Torblende sorgt für maximale Kontrolle über den Lichtstrahl und erhöht die Flexibilität der Leuchte noch weiter.
TECHNISCHE DATEN
Photometrics
| Erwartete Lebensdauer der LED | 50.000 Stunden |
| Lichtquelle | 36 × 6,7 W, 5600 K |
| Art des optischen Systems | TIR-Linse |
| LED-PWM-Frequenz | wählbar 800Hz, 1200Hz, 2000Hz, 3600Hz, 12kHz, 25kHz |
| Abstrahlwinkel (50 %) | 8,1° (Nativ) 21,7° (Narrow) 29,2° (Medium) 51,7° (Wide) |
| Maximale Bildwinkel (10 %) | 13,1° (Nativ) 44,1° (Narrow) 56,8° (Medium) 96,8° (Wide) |
| Wirkungsgrad bei Volllast (max.) | 66 lm/W |
| CRI/Ra | 88,5 |
| TLCI | 90 |
| TM-30-15 | Rf 88,5 / Rg 99,1 |
| Luminous flux | 17.160 lm |
| Beleuchtungsstärke in Lux bei 5 m (nativ) | 23,186 lx |
| Beleuchtungsstärke in Lux bei 5 m (Narrow Linse) | 2,638 lx |
| Beleuchtungsstärke in Lux bei 5 m (Medium Linse) | 1,615 lx |
| Beleuchtungsstärke in Lux bei 5 m (Wide Linse) | 586 lx |
Abmessungen & Gewicht
| IP-Klasse | IP65 |
| IK-Klasse | IP08 |
| Material Gehäuse | Aluminium, Nylon |
| Material der Linse | Kunststoff |
| Nettoabmessungen in mm (B x H x T) | 285 x 310 x 235 mm |
| Nettoabmessungen in Zoll (B x H x T) | 11,2 x 12,2 x 9,3 Zoll |
| Nettogewicht | 7,84 kg (17,3 lbs) |
Elektrische Daten
| AC Leistung, max | 90 – 285V 50/60Hz |
| Wechselstrom, Nennwert | 100 – 260 V, 50/60 Hz |
| Elektrischer Schutz | Überlastungsschutz mit automatischer Wiederherstellung |
| Maximaler Einschaltstrom | 50A |
| Maximale Leistungsaufnahme | 274 W |
| Standby-Leistung | 6,7W |
| Maximale Durchgangsleistung bei 100 V | 19 A (ETL) / 12 A |
| Durchgangsleistung max. @ 230V | 10A (ETL) / 13A |
| Leistungsfaktor | 0,92 PF (230 V) / 0,99 PF (100V) |
| Stromversorgungseinheit | Eingebauter elektronischer Schaltmodus mit automatischer Umschaltung |
| Stromanschluss | 4 Geräte bei 120 V; 9 Geräte bei 230 V |
Bedienung & Controller
| DMX-Kanäle | 1/2/3/4 Kanäle |
| DMX-Modi | 4 |
| Protokoll | USITT DMX512A RDM ANSI E1.20 |
| Einstellung und Adressierung | OLED-Grafikdisplay / 4 Bedienelemente , RDM, ANSI E1.20 |
| Standalone-Modus | Schnelllicht |
| Anzeige | OLED-Grafikdisplay |
| Steuerung | 4 Tasten |
| Stroboskop | 0-20Hz |
| DMX E/A | IP65 XLR 5-polig Stecker/Buchse |
| Strom E/A | TRUE1-kompatible Eingangs- und Link-Thru-Buchsen |
Installation
| Befestigungspunkt am Yoke | 1x Omega Bracket mit 1/4-Drehung |
| Orientierung | Jede |
| Rigging-Möglichkeiten | Aufhängung mit Yoke oder gestapelt mit der Vertikalen KEY-Halterung |
| Sicherheitsmerkmale | 2 Ösen für den Sicherheitsdraht der Befestigungen |
| Mindestabstand zu brennbaren Materialien | 0,3 Meter (11,8 Zoll) |
Thermische Eigenschaften
| Kühlung | Aktiv, Forcierte Luft, Temperaturgeregelt |
| Luftfeuchtigkeit (max.) | 95% |
| Temperaturbereich, Betrieb | -20°C bis 45°C |
| Temperaturbereich, Inbetriebnahme | -20° bis 50°C |
| Temperaturbereich, Lagerung | -20 °C bis 80 °C |
| Thermischer Schutz | Automatischer Übertemperaturschutz |
Inklusive / Optional
| Im Lieferumfang enthalten | 2 m langes Netzkabel |
| Farboptionen | Schwarz – RAL 9004 (Standard) |
| Optionales Zubehör: | Magnetfilter 20°, 30°, 40°, 60° |
| 8-fach Torblende | |
| KEY Vertikal Mount |
Konformität
| CE – 2014/30/EU: EMV-Richtlinie |
| EN 55103-2 |
| EN 55015 |
| EN 61547 |
| EN 61000-3-2 |
| EN 61000-3-3 |
| EN 55032 |
| CE – 2014/35/EU: Niederspannungsrichtlinie |
| EN 60598-1 |
| EN 60598-2-17 |
| EN 62471 |
| EN 60529 |
| RoHS2-Richtlinie |
| 2011/65/EU |
| ETL C/US |
| FCC |
| UKCA |
Bestellnummer
| ROXX K36 | Code |
| K36 |
| Zubehör | Code |
| KEY M Filter 30 (N) | 16906301 |
| KEY M-Filter 40 (M) | 16906501 |
| KEY M Filter 60 (W) | 16906401 |
| KEY M Torblende | 16906101 |
| KEY Vertikale Montage | 16906601 |
| KEY Omega Bracket | 90900002-2 |
Manual
Vorläufiges Datenblatt
Technische Zeichnungen
Zubehör

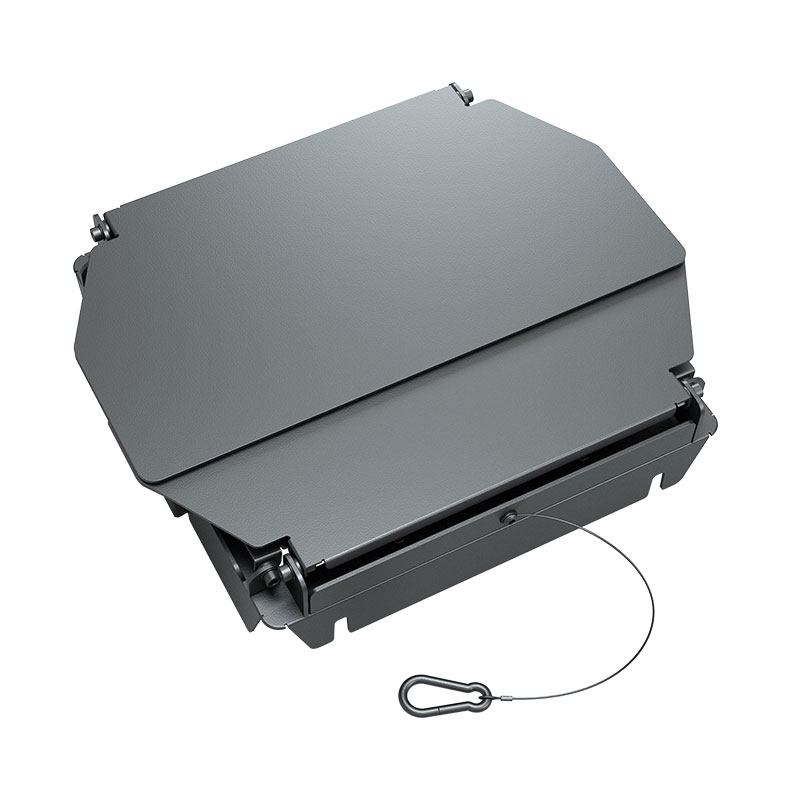

Torblende, schwarz

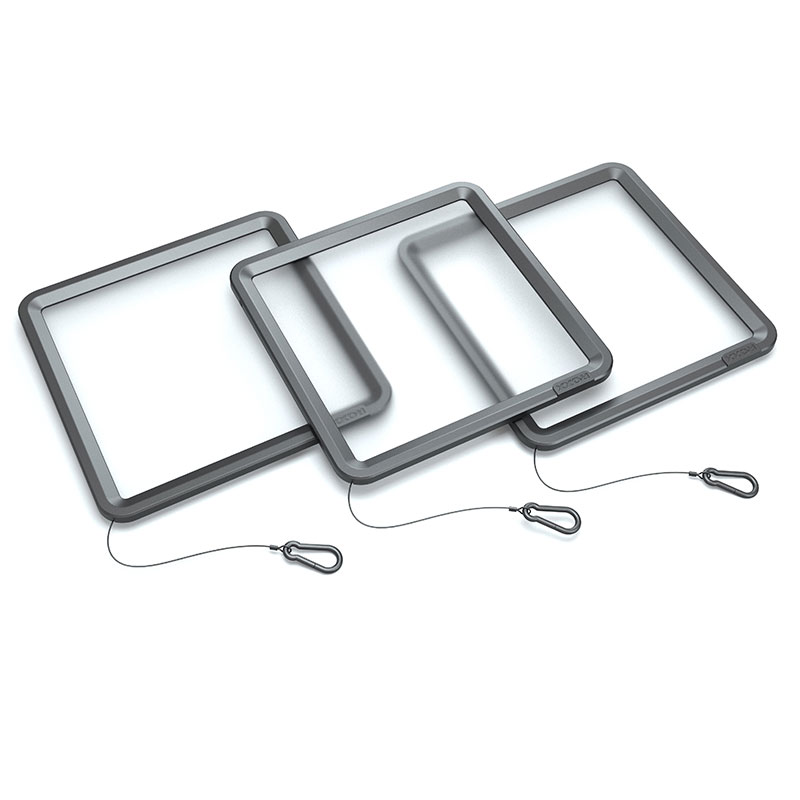

Magnetischer Filter 30°
