Die neue ICON F4
Kompakte Fresnel-Beleuchtung mit reduziertem Stromverbrauch und platzsparendem Design, optimiert für Installationen, Schienensysteme und gewichtssensible Anwendungen.
Die ICON F4 ist eine kompakte und vielseitige Lösung, die als True 300W Replacement entwickelt wurde und sich ideal für Anwendungen eignet, bei denen Größe, Flexibilität und Integration eine wichtige Rolle spielen. Die 200W 6-in-1 RGBALC LED-Engine liefert bis zu 3.100 Lumen und bietet eine hochwertige Farbwiedergabe und eine gleichmäßige Weißlichtleistung (CRI bis zu 98 / TLCI bis zu 99). Die 100 mm / 4″ Fresnel-Linse sorgt für einen weichen und gleichmäßigen Lichtkegel in einem kompakten Formfaktor.
ICON F4 – True 300W Replacement
- 200W 6-in-1 LED liefert einen luminous flux von über 3.100 Lumen in einem kompakten und leichten Gehäuse
- Die ROXX ChromaSix LED engine (RGBALC) liefert kräftige, gesättigte bis pastellfarbene Farben
- CRI/Ra bis zu 98 / TLCI bis zu 99, TM-30 Rf von 95
- 4″ Fresnel-Linse, liefert authentische Fresnel-Charakteristik
- Manuelles 10°-50°-Zoom mit integrierter Zoom-Anzeige für schnelles und genaues Fokussieren
- Feste Linse für stabilen Schwerpunkt und kompakten Formfaktor
- IP65-Gehäuse mit speziell gekapseltem optischen Linsensystem für minimalen Wartungsaufwand
- KLSTR-Technologie bereit – einzigartige zeitsparende Arbeitsabläufe bei der Einrichtung von
Geräten - Optionaler Tracklight-Adapter
ROXX ChromaSix LED engine
Die ROXX ChromaSix LED Engine kombiniert Rot, Grün, Blau, Amber, Lime und Cyan, um kräftige, gesättigte bis pastellige Farben und einen CRI/Ra von bis zu 98 / TLCI von bis zu 99, TM-30Rf von 95, mit außergewöhnlicher Farbgenauigkeit zu liefern. Die zusätzliche Verwendung von Amber, Lime und Cyan erweitert das Farbspektrum um bis zu 15 %, was die Farbvielfalt und die Wiedergabequalität deutlich erhöht. Eine zentral gebündelte 6-Farben-LED-Architektur sorgt für einen gleichmäßigen, homogenen Lichtstrahl ohne Farbschatten.
Near Field Communication (NFC) und KLSTR-Technologie bereit
Die ROXX NFC-App wurde für Fachleute in der Beleuchtungsbranche entwickelt und bietet modernste Kontrolle über ROXX-Geräte, die mit Near Field Communication (NFC) Technologie ausgestattet sind. Mit dieser App können die Nutzer/innen ihre Geräte direkt von einem iOS- oder Android-kompatiblen Gerät aus verwalten und konfigurieren, sofern es NFC unterstützt, und so Arbeitsabläufe optimieren und die Produktivität steigern.
Alle Geräte der ICON-Serie sind mit der KLSTR-Technologie ausgestattet, die ein neues Maß an Effizienz bei DMX-basierten Installationen ermöglicht. Mindestens 90 Scheinwerfer können über Entfernungen von bis zu 400 Metern in Reihe geschaltet werden, wobei jeder Scheinwerfer ein neues DMX-Signal generiert und ausgibt. Das verhindert eine kumulative Signalverschlechterung und sorgt für maximale Zuverlässigkeit, selbst bei komplexen Installationen. Im Falle eines Kabel- oder Geräteausfalls bleiben die nicht betroffenen Abschnitte voll funktionsfähig, so dass es zu keinerlei Ausfallzeiten am Set kommt. KLSTR reduziert die Einrichtungszeit erheblich, vereinfacht die Fehlersuche und bietet maximale Betriebssicherheit für professionelle Umgebungen.

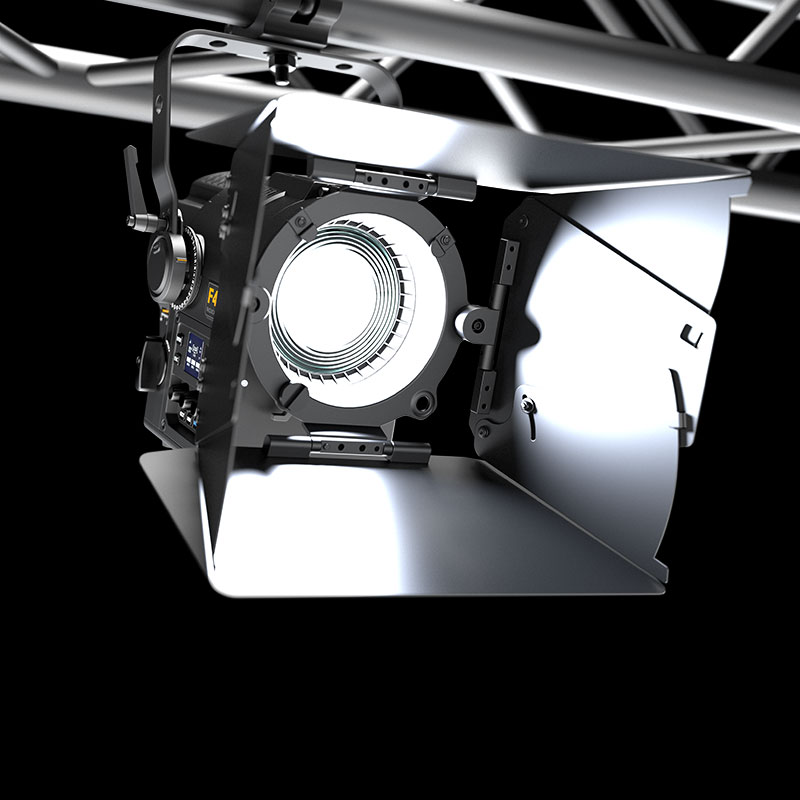

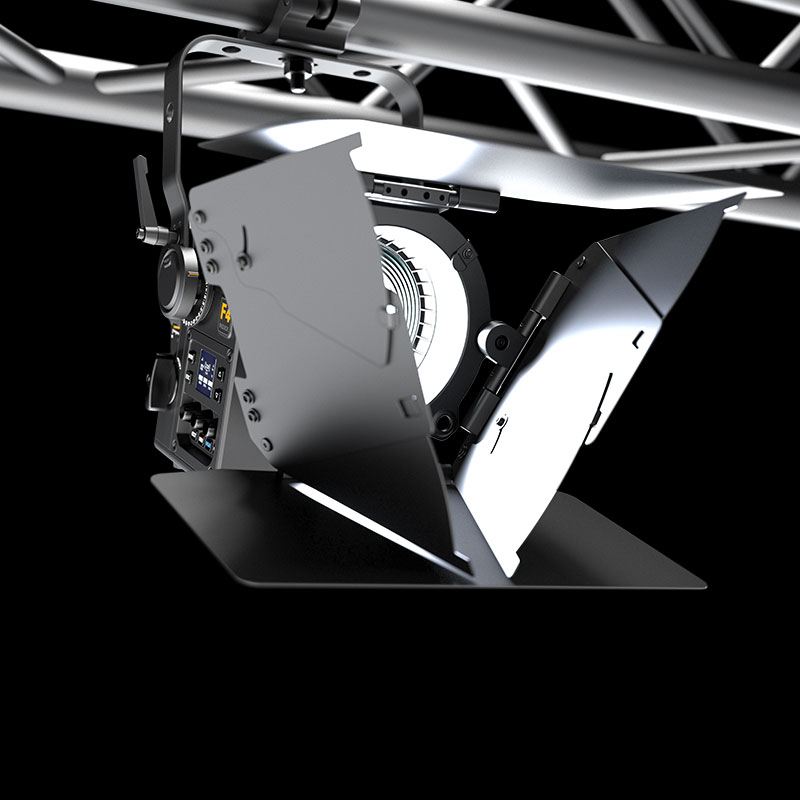

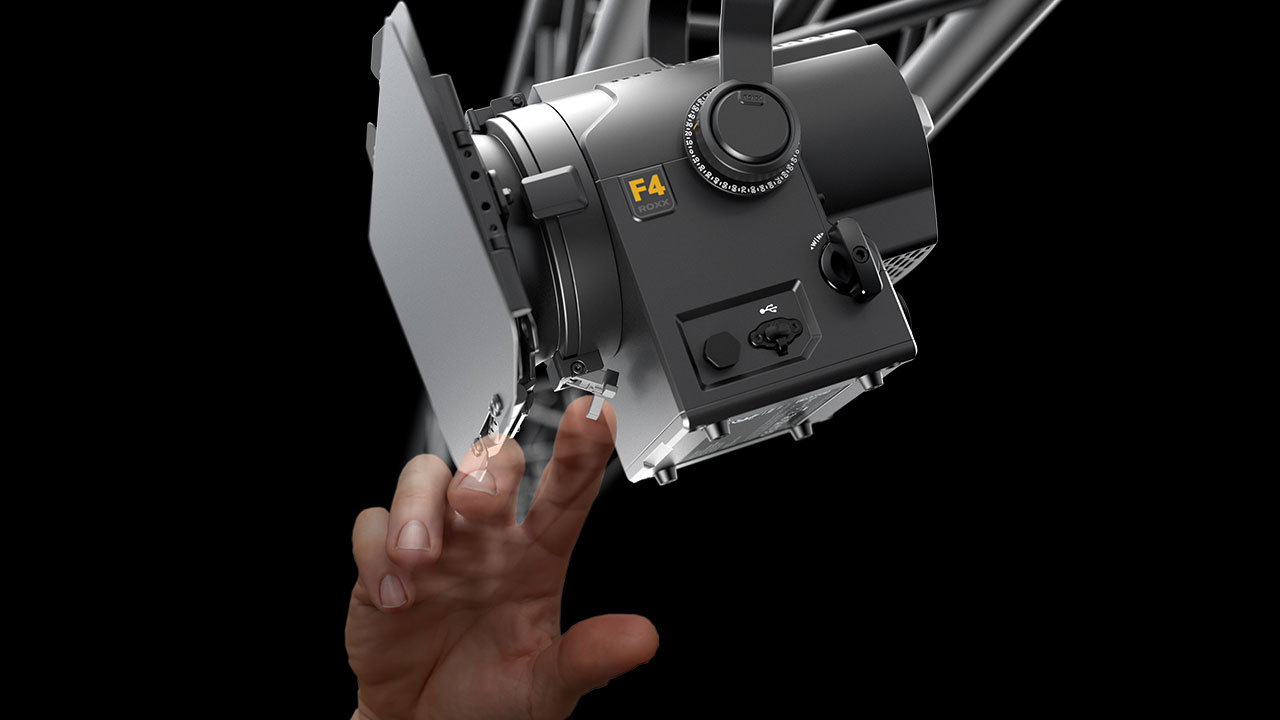

Innovative 8-fach Torblende (zum Patent angemeldet)
Die revolutionäre Innovative 8-fach Torblende definiert die Lichtformung neu. Zusätzlich zum klassischen Design mit acht Lamellen können zwei Lamellen entlang der X-Achse gedreht werden, um schräge Verzerrungen zu korrigieren und in eine gerade Kante zu verwandeln, was ein neues Maß an Präzision ermöglicht. Deshalb haben wir ein Patent angemeldet, das die Innovative Torblende rechtlich schützt!
Egal, ob du eine präzise Lichtsteuerung, eine subtile Schattierung oder eine kreative Formgebung brauchst, dieses flexible System passt sich jedem Beleuchtungsszenario an und das Beste daran ist, dass die Innovative Torblende beim Kauf der Leuchte bereits enthalten ist.
Ein integrierter Grid-Halter verbessert die Steuerung weiter. So kann zum Beispiel Blendung in den vorderen Reihen des Publikums vermieden werden, indem einzelne oder doppelte Grids für eine teilweise Lichtreduzierung (Grid S 30% D 60%) und raffinierte Lichtabstufungen verwendet werden – perfekt für TV-, Kino- oder Theateranwendungen.
Mehr Kontrolle. Mehr Präzision. Mehr kreative Freiheit.
Speziell gekapseltes optisches Linsensystem
Dank ihres IP65-zertifizierten Gehäuses und eines speziell entwickelten versiegelten Linsensystems ist die ICON F4 gegen Wasser, Staub, Dunst und Nebelrückstände geschützt. Dies gewährleistet eine gleichbleibende Leistung sowohl im Innen- als auch im Außenbereich und minimiert gleichzeitig die langfristigen Wartungskosten.
Manueller Zoombereich
Der manuelle Zoombereich von 9°-60° mit integrierter Zoomanzeige ermöglicht eine flexible Strahlformung und präzise Vorfokussierung. Die feste Linse an der Vorderseite sorgt für eine stabile Handhabung und kompakte Abmessungen, während die Leuchte mit einem Gewicht von 9 kg (ohne Torblende) sehr handlich bleibt.
Intuitive Steuerung
Die Steuerung ist intuitiv und modern mit einem benutzerfreundlichen TFT-Display mit hintergrundbeleuchteten Tasten und direktem Zugriff auf die Modi CCT, HSI, RGB und GELS.
Tracklight Kit (optional)
Das Tracklight Kit bietet eine schnelle und einfache Möglichkeit, den ICON F4 in ein modernes Tracklight zu verwandeln. Das Kit enthält ein neues schlankes Yoke mit einem 3-Phasen-Track-Adapter inklusive Anschlusskabel für den Standard-Satronic-Stecker des Show Mini.
Das eingebaute LumenRadio W-DMX Modul oder die direkte Steuerung über die iOS App, ohne zusätzliche Hardware, ermöglicht einen unglaublich reibungslosen und kabellosen Betrieb.
TECHNISCHE DATEN
ICON F4
Photometrics
| Erwartete Lebensdauer der LED | 50.000 Stunden |
| Lichtquelle | 200W RGBALC |
| Art des optischen Systems | Fresnellinse 4″ mit manuellem Zoom |
| LED-PWM-Frequenz | wählbar 800Hz, 1.200Hz, 2.000Hz, 3.600Hz, 12kHz, 25kHz |
| Abstrahlwinkel @ Narrow (50%) | 18,1° |
| Maximale Feldwinkel @ Narrow (10%) | 31,7° |
| Abstrahlwinkel @ Wide (50%) | 75,2° |
| Maximaler Fieldangle @ Wide (10%) | 85° |
| Farbtemperaturbereich | 2000-10.000K |
| CRI/Ra | bis zu 98 |
| TLCI | bis zu 99 |
| Luminous flux @ 5600K (High CRI) Narrow / Wide | 1776 lm / 3135 lm |
| Beleuchtungsstärke Lux @ 5m / 16,4ft (@ 5600K High CRI) Narrow / Wide | 636 lx / 94 lx |
| Lichtausbeute @ Voll (max) | 31 lm/W |
Abmessungen & Gewicht
| IP-Klasse | IP65 |
| IK-Klasse | IP08 |
| Material Gehäuse | Aluminium, Nylon |
| Material der Linse | Kunststoff |
| Nettoabmessungen inkl. Yoke mm (B x H x T) | 209,04 x 298,50 x 227,00 mm |
| Netto Abmessungen inkl. Yoke Zoll (B x H x T) | 8,23 x 11,75 x 8,94 Zoll |
| Nettoabmessungen ohne Yoke mm (B x H x T) | 170,0 x 209,5 x 227,00mm |
| Nettoabmessungen ohne. Yoke Zoll (B x H x T) | 6,69 x 8,25 x 8,94 Zoll |
| Nettogewicht (ohne Torblenden) | 3,9 kg / 8,59lbs |
| Nettogewicht (inkl. Torblenden) | 5,0 kg / 11,02lbs |
Elektrische Daten
| AC Leistung, max | 100 – 240V 50/60Hz |
| AC Leistung, nominal | 100 – 240V 50/60Hz |
| Elektrischer Schutz | Überlastungsschutz mit automatischer Wiederherstellung |
| Leistung Max. Aus | 108W @ 100V / 103W @ 230V |
| Leistungsverknüpfung | 12 Einheiten @ 120V / 24 Einheiten @ 230V |
| Leistungsfaktor | PF 1@ 100V / PF 0.99 @ 230V |
| Standby-Leistung | 3,5W |
| Power Thru max. @ 100V | 10A (ETL) / 13A |
| Durchgangsleistung max. @ 230V | 11A (ETL / 14A |
| Stromversorgungseinheit | Eingebauter elektronischer Schaltmodus mit automatischer Umschaltung |
Bedienung & Controller
| DMX-Kanäle | 1CH QUICK, 4CH CCT, 7CH CCT, 6CH RGB, 10CH RGB, 18CH RGB, 12CH DIRECT, 14CH DIRECT, 21CH DIRECT, 6CH HSI, 12CH HSI |
| DMX-Modi | 11 |
| Protokoll | USITT DMX512A RDM ANSI E1.20 optional: CRMX, W-DMX™ G2, W-DMX™ G3, W-DMX™ G4, W-DMX™ G4S optional Bluetooth (Low Energy) KLSTR-Technologie bereit |
| Einstellung und Adressierung | TFT-Display RDM ANSI E1.20 Near Field Control (NFC) |
| Eigenständiger Modus | Auto-Programm, Farbmakro, Schnellfarbe, Tunable White, Benutzerfarbe |
| Drahtloses DMX | optional: Lumen Funk-Sende- und Empfangsfunktion (CRMX) |
| Anzeige | TFT-Display |
| Bedienelemente | 8 hintergrundbeleuchtete Bedienelemente |
| Stroboskop | 0-30Hz |
| DMX E/A | IP65 XLR 5-polig Stecker/Buchse |
| Strom E/A | TRUE1-kompatible Eingangs- und Link-Thru-Buchsen |
| USB Firmware Update | IP65 USB-Buchse |
Installation
| Orientierung | Jede |
| Rigging Möglichkeiten | direkt hängen |
| Sicherheitsmerkmale | 1x Sicherheitsauge |
| Mindestabstand zu brennbaren Materialien | 0,3 Meter (11,8 Zoll) |
Thermische Eigenschaften
| Kühlung | Aktiv, Heatpipe-System, temperaturgeregelt |
| Luftfeuchtigkeit (max.) | 95% |
| Temperaturbereich, AC-Betrieb | -40°C bis 45°C |
| Temperaturbereich, Start-Up AC Betrieb | -20° bis 45°C |
| Temperaturbereich, nur Lagerung AC | -40°C bis 80°C |
| Temperaturbereich, Batteriebetrieb | -20° bis 40°C |
| Temperaturbereich, Start-Up Batterie Betrieb | -20° bis 40°C |
| Temperaturbereich, Lagerbatterie | -10°C bis 25°C |
| Temperaturbereich, Aufladen | 0°C bis 40°C |
| Thermischer Schutz | Automatischer Übertemperaturschutz |
Inklusive / Optional
| Enthaltene Artikel | Innovative 8-fach Torblende, 2m Stromkabel |
| Optionales Zubehör | Gel-Rahmen, Grids (doppelt und einfach), Tracklight Kit |
| Farboptionen | Schwarz – RAL 9004 (Standard), Kundenspezifische Farbe – jeder RAL (auf Anfrage) |
Konformität
| CE – 2014/30/EU: EMV-Richtlinie |
| EN 55103-2 |
| EN 55015 |
| EN 61547 |
| EN 61000-3-2 |
| EN 61000-3-3 |
| EN 55032 |
| CE – 2014/35/EU: Niederspannungsrichtlinie |
| EN 60598-1 |
| EN 60598-2-17 |
| EN 62471 |
| EN 60529 |
| RoHS2-Richtlinie |
| 2011/65/EU |
| ETL C/US |
| FCC |
| UKCA |
Bestellnummer
| ROXX ICON Serie | Code |
| ICON F4 |
15204001
|
| Zubehör | Code |
| Innovative Torblende, schwarz | 15204101 |
| Half Grid S, schwarz | 15904301 |
| Half Grid D, schwarz | 15904401 |
| Gel-Rahmen, schwarz | 15904501 |
| Tracklight Kit | 15904201 |
| TimoTwo Modul | 15900100 |
| Antenne | 15900201 |
