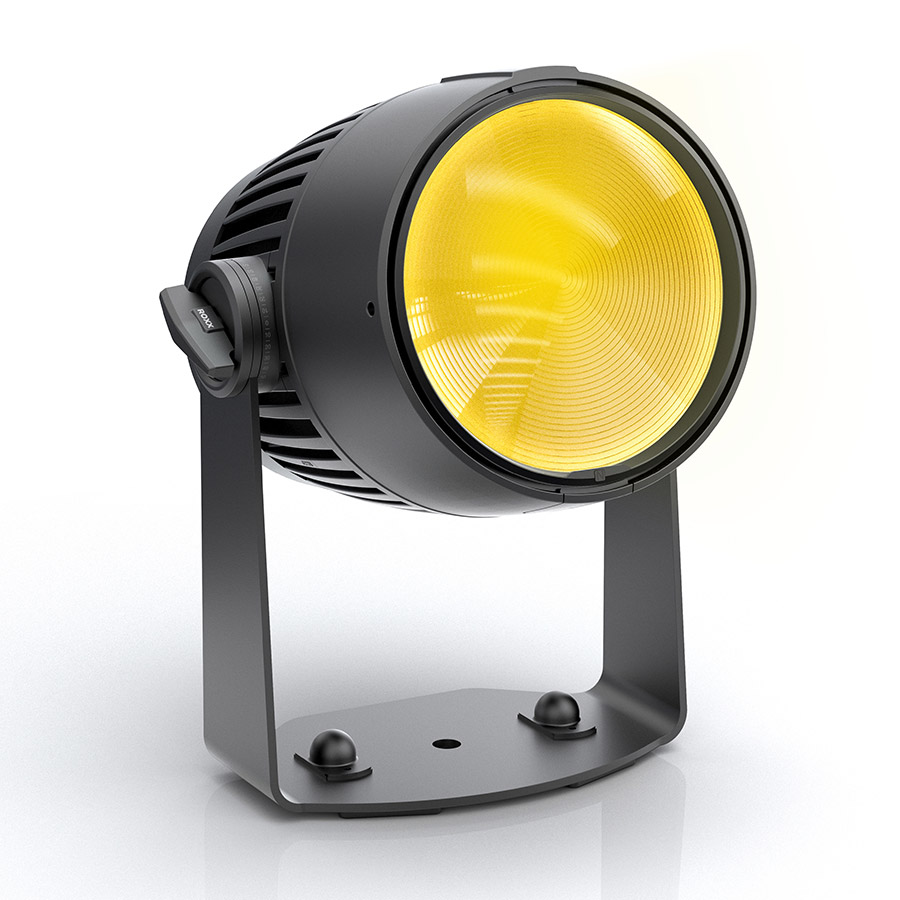

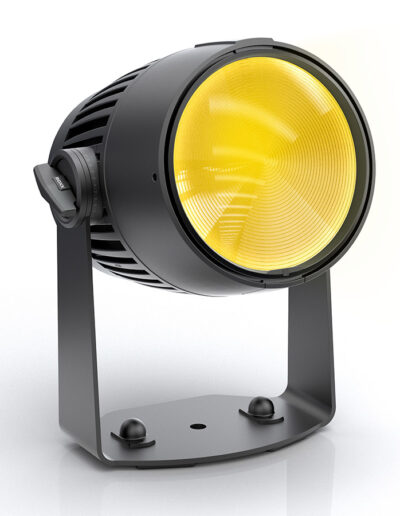

E.SHOW FC

LED à source unique – Couleurs intenses et blanc variable

230W / LED 4 couleurs
9 000 lm luminous flux
IP65 à l’intérieur/à l’extérieur

1

La fixation

Version FC

Qu’il s’agisse d’une scène, d’un salon ou d’un événement d’entreprise, le E.SHOW FC convainc dans tous les domaines d’application grâce à une lumière très équilibrée, à forte intensité lumineuse, sans ombres colorées et à des couleurs fortes et saturées, ainsi qu’à une qualité de lumière blanche élevée.

Gamme de couleurs étendue

L’ajout de la chaux comble l’écart entre les RVB, élargit le spectre des couleurs et améliore la qualité de la lumière blanche. Ainsi, l’E.SHOW FC permet d’obtenir un IRC/Ra de 90 et un TLCI de 85, offrant un rendu naturel des couleurs.

La température de couleur peut être facilement ajustée à n’importe quelle application de caméra à l’aide de la fonction +/vert et de Magentashift.

Étalonnage des couleurs ROXX

L’étalonnage des couleurs ROXX^® garantit d’excellents tons blancs (CCT 2 500-10 000K), précisément sur la courbe du corps noir. De même, la correspondance des couleurs est effectuée sur l’ensemble de la gamme, ce qui garantit des couleurs uniformes sur tous les luminaires ROXX^®.

L’algorithme spécial ROXX^® permet un contrôle convivial de la LED 4 couleurs via seulement 3 canaux, aussi bien en mode RVB qu’en mode HSI.

2

Rapide et facile. Le changement de lentille

Pare-chocs

L’anneau de lentille caoutchouté sert à placer le projecteur en toute sécurité sur sa face avant, sans laisser de traces de rayures ni sur le boîtier ni sur le sol.

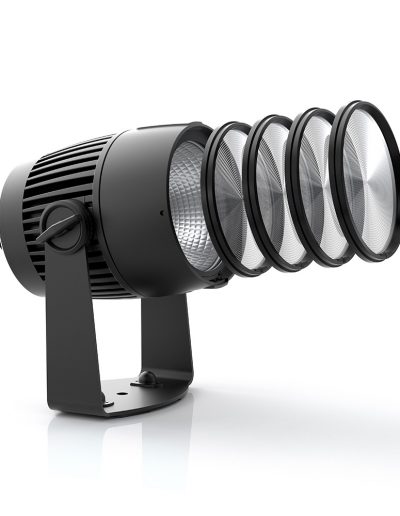

Lentilles / R.LOK

Grâce à la technologie ROXX^® R.LOK spécialement développée et brevetée, les lentilles peuvent être changées facilement, rapidement et sans aucun outil. L’angle du faisceau peut ainsi être réglé confortablement, que ce soit à partir de 17°, 35°, 59° ou des lentilles elliptiques 16°x24° et 18°x57°. La rotation de la fente sur 360° permet également d’aligner les lentilles elliptiques en continu.

Code couleur

Un code de couleurs et de lettres sur l’anneau de la lentille garantit une identification rapide de l’angle de faisceau correspondant une fois installé. À l’intérieur de son étui de transport, le codage permet de trouver rapidement la lentille souhaitée.

3

Tout est sous contrôle, App / Sans fil

Contrôle intelligent via ROXX.APP

L’interface Bluetooth intégrée permet de contrôler directement les projecteurs via une tablette ou un téléphone avec la ROXX.APP, sans avoir besoin de matériel supplémentaire.

Plus d´ informations sur ROXX.APP

DMX sans fil

ROXX^® intègre la dernière technologie DMX sans fil du fabricant suédois Lumenradio et mise donc déjà sur la technologie DMX Mesh™ bientôt disponible, en apportant les connaissances et les avantages du réseau maillé à l’industrie de l’éclairage.

Le module émetteur-récepteur CRMX intégré dans nos luminaires réalise à la fois la réception DMX sans fil et sa propre option de transmission, de sorte qu’un signal est reçu par radio et transmis par câble, ou alternativement par un câble.Le module émetteur-récepteur CRMX intégré dans nos luminaires réalise à la fois la réception et la transmission DMX sans fil, de sorte qu’un signal peut être reçu par radio et transmis par câble, ou alternativement reçu par câble et transmis par radio à d’autres luminaires. Parallèlement, une communication bidirectionnelle complète via RDM est prise en charge en mode réception.

DMX / RDM

Grâce à deux prises XLR à 5 broches certifiées IP65, l’appareil peut être intégré à une ligne DMX câblée et communique également par le biais d’une communication RDM bidirectionnelle.

4

Ultra flexible. Les accessoires

PO YOKE

Le PO Yoke, disponible en supplément, te permet de faire pivoter et basculer ton luminaire sans effort à l'aide d'une barre, ce qui te donne un contrôle total sur ton installation d'éclairage. Le PO Yoke est la solution ultime pour le montage sur trépied ou sur pince, offrant une flexibilité inégalée dans tes conceptions. Fabriqué avec le souci du détail, le PO Yoke est équipé d'une broche Junior/TV-Spigot de 28 mm, offrant un point de connexion universel pour une intégration transparente avec une grande variété d'équipements.

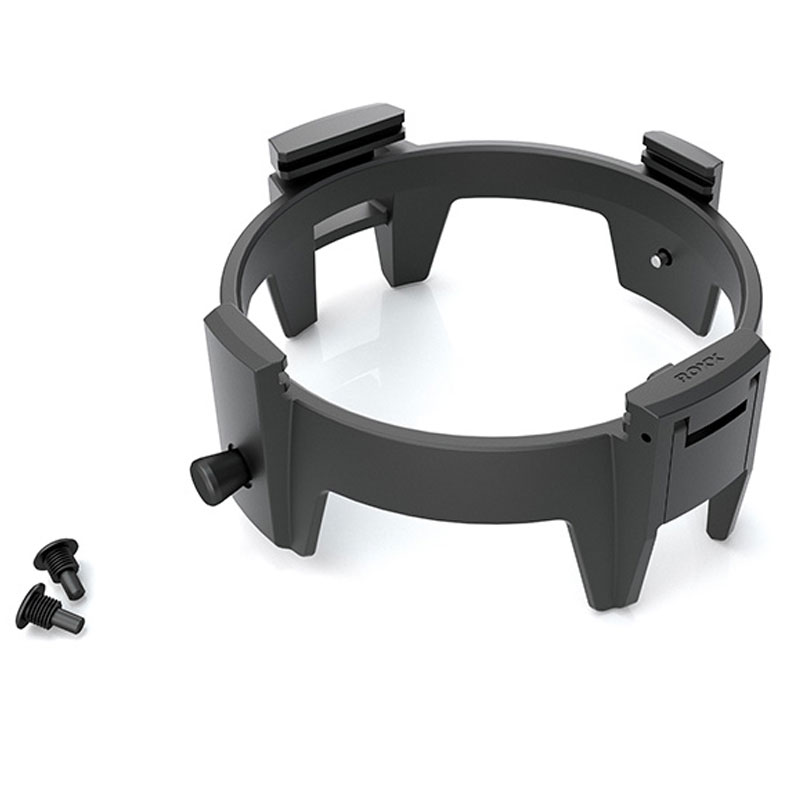

Accessory Holder

Le élégants conception de l'E.SHOW en fait le luminaire parfait même lorsqu'une apparence élégante est indispensable. C'est pourquoi nous avons mis l'accent sur des détails techniques discrets - le accessoire n'est placé sur le luminaire qu'en cas de besoin et sinon est caché dans l'affaire.

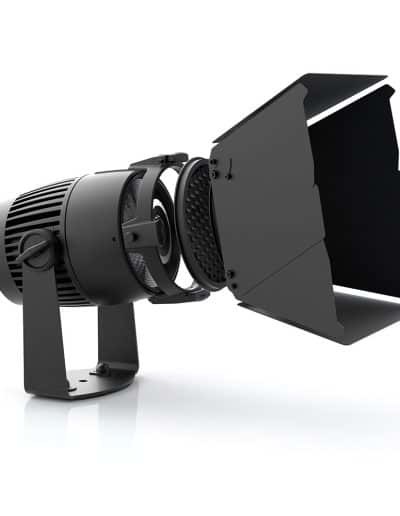

Barndoor

Une lame de 8 mm rotative à 360°.lames est disponible pour un contrôle optimal du faisceau.

Peigne à miel

Un filtre en nid d'abeille nid d'abeille est disponible pour limiter la lumière parasite et les réflexions latérales.

DoPchoice Snapbag®

Pour un illumination absolument uniforme de motifs dans les applications de l'appareil photo, ROXX^® E.SHOW permet la connexion directe d'un appareil pliable. boîte à lumière du fabricant établi DoPchoicequi a été spécialement conçu pour le fixation.

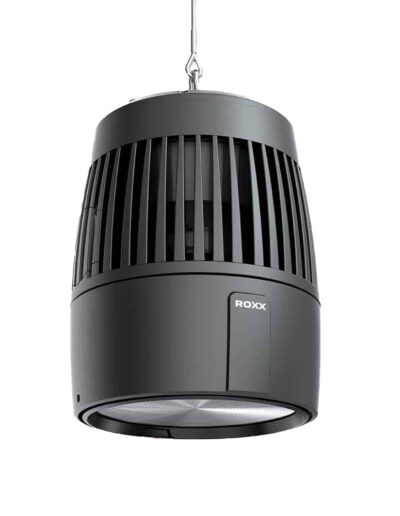

Luminaire suspendu

Le E.SHOW permet également de créer un langage de conception uniforme en tant que luminaire suspendu. Pour cela, la poignée est retirée et les points de fixation sont simplement fermés avec les capuchons fournis. C'est élégant, n'est-ce pas ?

Full Anti-Glare Shield

Le bouclier anti-lames complet interdit les direct vvue de Le LED et réduit ainsi l'éblouissement et les light à un minimaman.

5

Électronique et logiciels

Gradation haute résolution

La technologie 16 bits utilisée permet la plus haute résolution du comportement de gradation et du mélange des couleurs. Une gradation continue jusqu’à zéro sans sauts visibles ou décalages de couleurs est garantie.

Courbes de gradation et émulation Tungsten

Quatre courbes de gradation sélectionnables avec une réponse réglable et une fonction de décalage vers le rouge pour l’émulation du tungstène sont également disponibles.

Sans scintillement

Six fréquences PWM réglables jusqu’à 25 kHz garantissent une image de la caméra sans scintillement, même lors d’enregistrements à grande vitesse.

Seul(e)

Des modes autonomes sophistiqués, notamment Cinema Effects, divers autoprogrammes, des scènes personnalisables, CCT, des macros de couleurs personnalisées LEE, des couleurs personnalisées (RGBL) et des modèles de couleurs personnalisées permettent d’obtenir de superbes effets d’éclairage, même sans utiliser de commandes d’éclairage externes.

Minuterie

Grâce à la fonction de minuterie interne, les modes autonomes peuvent être facilement activés et désactivés après la mise en marche de l’appareil, sans qu’il soit nécessaire de recourir à une commande externe. En même temps, la fonction de minuterie est disponible à la fois par câble et par DMX sans fil pour un fonctionnement maître et esclave.

6

Toujours bien protégé

Un indice IP65 est exactement ce qu’il te faut pour protéger ton produit de la poussière et de la pluie. Nos produits sont soumis à des tests approfondis de conformité à ces normes afin de rendre nos projecteurs multifonctionnels, sûrs et durables dans toutes les situations.

7

Convivialité jusque dans les moindres détails

L’écran OLED assure une configuration rapide des phares. Les touches rétroéclairées et tactiles permettent une navigation sûre même dans un environnement sombre. Une installation pratique des phares au-dessus de la tête peut être réalisée par la fonction de retournement automatique de l’écran.

Version couleur

La LED multicolore permet d’obtenir des couleurs solides et pastel, ainsi qu’un contrôle linéaire de la température de couleur.

IP 65

L’appareil est entièrement protégé contre la pénétration de la poussière et des jets d’eau provenant de n’importe quelle direction

Roxx Farbkalibrierung

L’étalonnage des couleurs ^Roxx® garantit des couleurs vives et uniformes, ainsi que d’excellents tons blancs précisément sur la courbe du Plank.

De l'ombre à la chaleur

Fonction Dim-To-Warm commutable pour simuler un spot halogène classique lors de la réduction de l’intensité lumineuse.

Dimmer-Kurven

Quatre courbes de gradation haute résolution et une réponse réglable pour s’adapter à l’application.

Maître et esclave

Si un appareil en première position de la chaîne est défini comme maître, il prend le contrôle des appareils « esclaves » suivants.

Différents angles de rayonnement

Différents angles de rayonnement grâce à des lentilles optionnelles

Seul(e)

Les modes autonomes sophistiqués permettent d’obtenir de grands effets d’éclairage, même sans utiliser de commandes d’éclairage externes.

Sans scintillement

Six fréquences PWM réglables jusqu’à 25kHz garantissent un fonctionnement sans scintillement de l’image de la caméra, même lors d’enregistrements à grande vitesse.

Fonction Quicklight

La fonction Quick Light permet d’accéder directement au gradateur et au CCT. Il est ainsi facile de configurer les appareils sur place, avant même qu’un signal DMX ne soit appliqué.

Maître et esclave sans fil

Le projecteur est doté d’une fonction maître et esclave sans fil. Cela signifie que les programmes autonomes peuvent également être transmis par DMX sans fil.

Solution verte

La longue durée de vie de la LED et les économies d’énergie importantes rendent cet appareil particulièrement respectueux de l’environnement

Minuterie

Grâce à la fonction de minuterie interne, les modes autonomes peuvent être commodément atténués après l’allumage du projecteur, sans qu’il soit nécessaire d’utiliser une commande externe.

Écran OLED

Écran OLED avec quatre panneaux de commande tactiles, rétroéclairage et fonction autoflip pour une configuration pratique et facile.

ROXX App

L’interface Bluetooth intégrée permet de contrôler directement les phares via une tablette ou un téléphone à l’aide de l’appli ROXX, sans avoir besoin de matériel supplémentaire.

RDM activé

Gestion des appareils à distance pour une communication bidirectionnelle via le réseau DMX, pour une programmation et une surveillance externes.

Ventilateur à température contrôlée

Ventilateur à température contrôlée pour un fonctionnement optimisé et silencieux.

FCC

En plus des directives européennes, le produit est également testé et certifié selon les spécifications de la Commission fédérale des communications (FCC).

W-DMX

Un récepteur et émetteur DMX sans fil de Lumenradio (CRMX) installé en usine assure une transmission radio sécurisée des données DMX. Le mode de réception est entièrement compatible avec le RDM

Technologie 16 bits

Technologie 16 bits pour un mélange des couleurs et un comportement de gradation haute résolution.

Intertek

En plus des directives européennes, le produit est également certifié ETL et répond donc également aux normes et exigences de sécurité pertinentes pour l’Amérique du Nord.

Données techniques

Données photométriques

Durée de vie prévue des LED	50 000 heures
Source de lumière	1x230W RGBL
Type de système optique	réflecteur + plaques de lentilles interchangeables
Fréquence PWM des LED	sélectionnable 800Hz, 1200Hz, 2000Hz, 3600Hz, 12kHz, 25kHz
Angles du faisceau (50%)
	19° (avec lentille étroite)
	36° (avec objectif moyen)
	59° (avec un objectif large)
	17°x24° (avec lentille étroite elliptique)
	19°x57° (avec lentille elliptique large)
Angles de champ maximum (10%)
	36° (avec une lentille de fresnel étroite)
	72° (avec une lentille de fresnel moyenne)
	88° (avec un objectif composé large)
	35°x46° (avec lentille elliptique étroite)
	43°x81° (avec lentille elliptique)
Plage de température de couleur	2.000K – 10.000K
IRC / Ra	85
TLCI	77
Efficacité (max)	47,61 lm/W
Flux lumineux	9,219 lm
éclairement Lux @ 5m (lentille étroite)	1,439 lx
éclairement Lux @ 5m (lentille moyenne)	349 lx
éclairement Lux @ 5m (objectif large)	183 lx
éclairement Lux @ 5m (lentille elliptique-étroite)	876 lx
éclairement Lux @ 5m (lentille elliptique large)	372 lx

Dimensions et poids

Classe IP	IP65
Matériaux de construction	Aluminium-Druckguß
Matériau de la doublure	Bordure en verre géhärtétem
Nettoabmessungen (l x h x p)	261 x 311 x 258 mm
Dimensions nettes en pouces	10,3 x 12,2 x 10,1 pouces
Hauteur de la tête physique	339 mm
Poids net	5,7 kg (12,6 lbs)
Inclinaison	360°
Système de verrouillage de l’inclinaison	Système de verrouillage avec indicateur d’angle

Données électriques

Alimentation AC, max.	90 – 285V 50/60Hz
Puissance AC, nominale	100 – 260V 50/60Hz
Protection électrique	Protection contre les surcharges avec récupération automatique
Courant d’appel maximum	50A
Consommation électrique maximale	220W
Consommation électrique typique	154W
Puissance en veille	6,7W
Puissance maximale @ 100 V	8A
Puissance maximale @ 230 V	8A
Facteur de puissance	0,92 PF (230 V) / 0,99 PF (100V)
Bloc d’alimentation	Mode de commutation électronique intégré à auto-rangement
Liaison électrique	4 unités @ 120 V ; 8 unités @ 230 V

Fonctionnement et contrôleur

Canaux DMX	3/10 CANAUX HSI, 3 CANAUX CCT, 3/6/9/11/14 CANAUX RGB, 4/8/11/16 CANAUX DIRECTS
Modes DMX	12
Protocole	CRMX, W-DMX™ G2, W-DMX™ G3, W-DMX™ G4, W-DMX™ G4S
	USITT DMX512A
	RDM ANSI E1.20
	Bluetooth (Low Energy)
Réglage et adressage	Affichage graphique OLED / 4 commandes
	RDM ANSI E1.20
Mode autonome	Programme automatique, éditeur, macro couleur, couleur rapide, Tunable White, couleur utilisateur, minuterie
DMX sans fil	Lumenradio avec RDM (CRMX)
indicateur	Affichage graphique OLED
commandes	4 commandes tactiles rétro-éclairées
Strobe	0-20Hz
E/S DMX	IP65 XLR 5 broches mâle/femelle
E/S de puissance	Prises d’entrée et de liaison compatibles avec TRUE1

Installation

Point de montage	1 x deux points de verrouillage quart de tour pour Omega Bracket, trou M12 centré
Orientation	Tous
Rigging possibilités	Suspension ou montage au plafond / suspendu (capuchons de stores suspendus inclus).
Caractéristiques de sécurité	support arrière pour le câble de sécurité
Distance minimale des matériaux inflammables	0,3 mètres (11,8 pouces)

Caractéristiques thermiques

Refroidissement	Actif, Air pulsé, Régulation de la température
Humidité (max.)	95%
Plage de température, fonctionnement	De -20°C à 45°C
Plage de température, démarrage	De -20°C à 50°C
Plage de température, stockage	De -20°C à 80°C
Protection thermique	Protection automatique contre la surchauffe

Inclus / Facultatif

Éléments inclus	2x bouchons de radiateur pour l’installation suspendue
	Câble d’alimentation de 2 m
Accessoires en option	Plaques d’objectifs multiples (circulaires et elliptiques), Snapbag™, Snapgrid™ 30°, 40°, 50°, Adaptateur d’accessoires, 8-Way BarndoorHoney Comb, Full Anti-Glare Shield, Gel-Frame, Omega Bracket avec attaches quart de tour, Touring Cases, PO YOKE
Options de couleur	Noir – RAL 9004 (standard)
	Blanc – RAL 9010
	Couleur personnalisée – tout RAL

Conformité

CE – 2014/30/EU : Directive CEM

EN 55103-2

EN 55015

EN 61547

EN 61000-3-2

EN 61000-3-3

EN 55032

CE – 2014/35/EU : Directive basse tension

EN 60598-1

EN 60598-2-17

EN 62471

EN 60529

Directive RoHS2

2011/65/EU

ETL C/US

FCC

UKCA

Numéros de commande

E.SHOW	Code
E.SHOW FC Noir	11202101
E.SHOW FC Blanc	11202102
E.SHOW FC Custom	11202103
E.SHOW TW+ Noir	11202001
E.SHOW TW+ Blanc	11202002
E.SHOW TW+ Custom	11202003
E.SHOW T Black	11202201
E.SHOW T White	11202202
E.SHOW T Custom	11202203
E.SHOW D Black	11202301
E.SHOW D White	11202302
E.SHOW D Custom	11202303

E.SHOW PO YOKE	Code
E.SHOW TW+ PO YOKE	11202023
E.SHOW FC PO YOKE	11202123
E.SHOW T PO YOKE	11202223
E.MONTRER D PO YOKE	11202323

Accessoires	Code
Lentille E.SHOW étroite (noire)	11207001
Objectif E.SHOW Medium (noir)	11207101
Objectif E.SHOW large (noir)	11207201
E.SHOW Lentille Elliptique Etroite (noire)	11207301
E.SHOW Lentille Elliptique Large (noir)	11208201
E.SHOW Accessory Holder (noir)	11907401
E.SHOW PO YOKE (noir)	11906801
E.SHOW Barndoor (noir)	11907501
E.SHOW Peigne de miel (noir)	11907601
Cadre SHOW Gel (noir)	11907701
E.SHOW Omega Bracket ST (noir)	90900002
SHOW Full Anti-Glare Shield (noir)	11308401
SHOW Full Anti-Glare Shield (personnalisé)	11308403
SHOW Snapgrid 40° DoPchoice (noir)	11208501
SHOW Snapbag de DoPchoice (noir)	11908301
E.SHOW Case 4 (noir)	11907801
E.SHOW Case 6 (noir)	11907901
E.SHOW Case 8 (noir)	11908001
