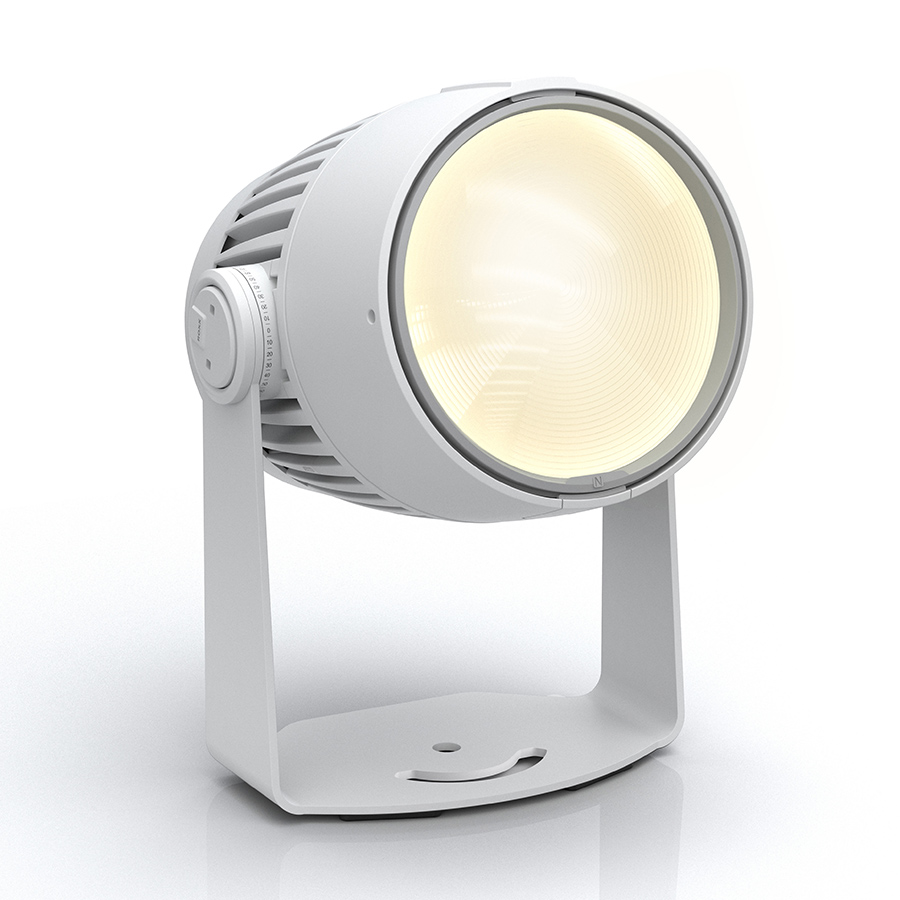

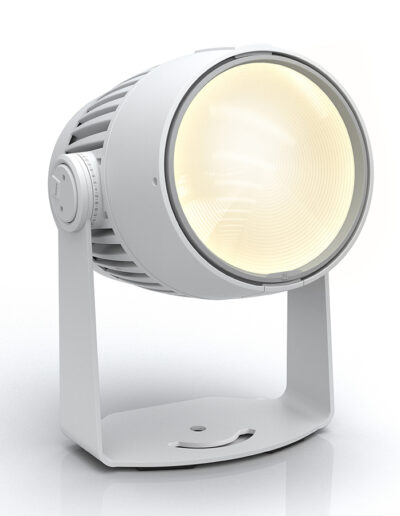

A.SHOW TW+
LED a sorgente singola – Bianchi perfetti e colori brillanti
- 200W / 6 colori LED
- Flusso luminoso di 9.000lm
- CRI/Ra 97 / TLCI 98
- IP66 In/Outdoor
1
L’apparecchio
2
Facile e veloce.
Il cambio di lente
Lenses / R.LOK
Thanks to the specially developed and patented ROXX® R.LOK technology, the lenses can be changed easily and quickly. This allows the beam angle to be conveniently adjusted, whether from 19°, 36°, 59° or elliptical 17°x24° and 19°x57°. The 360° slot rotation also allows the elliptical lenses to be aligned continuously.
An integrated anti-theft device protects against unauthorised removal of the lens.
R.KEY
3
Installazione
Pannello di connessione PG
Per un’installazione individuale e comoda dei faretti, gli ingressi di alimentazione, così come l’ingresso e l’uscita DMX e 0-10V, sono realizzati tramite passacavi con pressacavo PG e morsettiera Phoenix.
DMX / 0-10V / RDM
L’apparecchio può essere integrato in una linea DMX cablata tramite due connettori PG certificati IP66 e comunica anche tramite comunicazione RDM bidirezionale. Inoltre, è disponibile una connessione 0-10V per regolare l’intensità luminosa dell’apparecchio tramite un dimmer 0-10V o per collegare l’apparecchio a un contatto di allarme come un interruttore a parete o un centro di chiamata di emergenza.
4
Ultra flessibile.
Gli accessori
Supporto per accessori
Il design discreto di A.SHOW lo rende l’apparecchio perfetto anche quando è necessario un aspetto elegante.
Per questo motivo abbiamo posto grande enfasi su
dettagli tecnici poco appariscenti: ad esempio, il supporto per gli accessori è posizionato solo quando
sull’apparecchio solo quando è necessario.
Barndoor
Per un controllo ottimale del fascio di luce è disponibile una porta a sbarramento ruotabile a 360° e a 8 posizioni.
Pettine di miele
È disponibile un nido d’ape per limitare la luce parassita e i riflessi laterali.
Apparecchio a sospensione
A.SHOW contribuisce anche a creare un linguaggio di design uniforme come apparecchio a sospensione. A questo scopo, la maniglia viene rimossa e i punti di montaggio vengono semplicemente chiusi con il caps forniti. Elegante, non è vero?
Schermo antiriflesso completo
Lo scudo anti-lama completo elimina
la vista del LED e quindi riduce al minimo l’abbagliamento e la luce parassita.
Dimmerazione ad alta risoluzione
La tecnologia a 16 bit applicata consente la massima risoluzione del comportamento di oscuramento e del colore.
colore
mescolando. Dimmerazione continua fino a zero senza salti visibili o
colore
è garantito il cambio di colore.
Curve dimmer e emulazione tungsteno
Sono disponibili anche quattro curve dimmer selezionabili con risposta regolabile e funzione redshift per l’emulazione del tungsteno.
Senza sfarfallio
Sei frequenze PWM regolabili fino a 25kHz garantiscono un’immagine priva di sfarfallio anche durante le registrazioni ad alta velocità .
Stand Alone
Elaborate modalità stand-alone, tra cui effetti cinema, vari programmi automatici, scene personalizzabili, CCT, LEE regolato colore Macro e personalizzate colore modelli (RGBALC) permettono di ottenere fantastici effetti di luce senza dover ricorrere a controlli esterni.
Timer
Tramite la funzione timer interna, le modalità stand-alone possono essere
comodamente
sfumare e spegnere
dopo l’accensione dell’apparecchio,
senza la necessità di un controllo esterno. Contemporaneamente, la funzione timer è disponibile sia via cavo che via DMX wireless per il funzionamento master e slave.
6
Sempre ben schermato
ROXX® I prodotti sono progettati per l’uso permanente all’esterno e sono dotati di una protezione aggiuntiva contro la corrosione C5-M e di un sistema di protezione contro la corrosione. potenziato Protezione del dispositivo IP66 quindi fornendo l’elemento cruciale per l’estra per una più ampia gamma di applicazioni. Oltre ai parchi architettonici o a tema Anche gli impianti fissi in zone costiere o offshore con un’elevata esposizione alla salsedine possono essere implementati in modo affidabile per lunghi periodi di tempo.
7
Facile da usare fino all’ultimo dettaglio
Il display OLED assicura una rapida configurazione dei fari. I pulsanti retroilluminati e sensibili al tocco consentono una navigazione sicura anche in ambienti bui. Il faretto può essere installato comodamente sopraelevato grazie al sistema afunzione di ribaltamento automatico del display.
Funzione Quicklight
La funzione Quick-light permette di accedere direttamente al dimmer e alla CCT per un utilizzo facile e veloce durante l’impostazione delle luci.
Master e Slave
Una volta che l’apparecchio è impostato su “Master” e sulla prima posizione della catena, controlla le unità “Slave” successive.
Display OLED
Display OLED con quattro pulsanti sensibili al tocco, retroilluminazione e funzione di ribaltamento automatico per una facile configurazione.
ROXX®
I prodotti ROXX® sono sviluppati e progettati
gato in Germania. Sempre in tensione
consultazione con i nostri clienti e con gli esperti che
lavoreranno alla fine
con questi strumenti. Questo garantisce l’innovazione,
facile da usare
e performante
soluzioni orientate alle prestazioni, che forniscono
valore aggiunto
per i nostri clienti.
Ventilatore a temperatura controllata
Ventola a temperatura controllata per un funzionamento ottimizzato e silenzioso.
Scala di inclinazione
Una scala sull’asse di inclinazione permette di preparare l’allestimento già secondo i piani.
Versione TW+
CCT variabile e colori pastello da saturi a lisci.
IP 66
L’apparecchio è completamente protetto contro le infiltrazioni di stagno e di acqua dura in una zona di alta qualità .
Calibrazione del colore ROXX
La calibrazione del colore ROXX garantisce colori vividi e uniformi e bianchi eccellenti, esattamente sulla curva del corpo nero.
Curve di oscuramento
Quattro curve di regolazione ad alta risoluzione e risposta di regolazione regolabile per adattarsi alle rispettive applicazioni.
Master e Slave
Una volta che l’apparecchio è impostato su “Master” e sulla prima posizione della catena, controlla le unità “Slave” successive.
Angolo multiplo
Angoli di emissione multipli grazie alle lenti opzionali.
Senza sfarfallio
Sei frequenze PWM selezionabili fino a 25kHz garantiscono un funzionamento privo di sfarfallio davanti alla telecamera, anche in caso di registrazioni ad alta velocità .
Funzione Quicklight
La funzione Quick-light permette di accedere direttamente al dimmer e alla CCT per un utilizzo facile e veloce durante l’impostazione delle luci.
Soluzione verde
La lunga durata dei LED e l’elevato risparmio energetico rendono questo prodotto particolarmente ecologico.
Timer
Grazie alla funzione timer interna, le modalità standalone degli apparecchi possono essere facilmente sfumate dopo l’accensione del dispositivo, senza bisogno di un controller esterno.
Display OLED
Display OLED con quattro pulsanti sensibili al tocco, retroilluminazione e funzione di ribaltamento automatico per una facile configurazione.
Rivestimento C5-M
Maggiore protezione dalla corrosione per installazioni fisse vicino alla costa e offshore senza esitazioni.
Abilitazione RDM
La gestione remota dei dispositivi consente la comunicazione bidirezionale attraverso la rete DMX, per la programmazione esterna e le funzioni di monitoraggio.
Ventilatore a temperatura controllata
Ventola a temperatura controllata per un funzionamento ottimizzato e silenzioso.
Stand Alone
Numerose modalità stand alone per effetti luminosi brillanti anche senza l’ausilio di un controller esterno.
Tecnologia a 16 bit
Tecnologia a 16 bit per una miscelazione dei colori ad alta risoluzione e un comportamento di oscuramento ultra-liscio.
ETL Intertek
Oltre alla conformità del prodotto per il mercato europeo, questo prodotto è anche certificato ETL e rispetta le norme e i requisiti di sicurezza per il Nord America.
Da debole a caldo
Funzione Dim-To-Warm commutabile per simulare i tradizionali apparecchi alogeni mentre si abbassa la luminosità .
Dati tecnici
Fotometria
| Durata prevista dei LED | 50.000 ore |
| Sorgente di luce | 1x200W RGBLAC |
| Tipo di sistema ottico | Riflettore + piastre per lenti intercambiabili |
| Frequenza PWM del LED | selezionabile 800Hz, 1200Hz, 2000Hz, 3600Hz, 12kHz, 25kHz |
| Angoli del fascio (50%) | |
| 19° (con lente stretta) | |
| 36° (con obiettivo medio) | |
| 59° (con obiettivo ampio) | |
| 17°x24° (con lente ellittica stretta) | |
| 19°x57° (con lente ellittica larga) | |
| Angoli di campo massimi (10%) | |
| 36° (con lente fresnel stretta) | |
| 72° (con lente fresnel media) | |
| 88° (con lente ad occhio composto ampia) | |
| 35°x46° (con lente ellittico-stretta) | |
| 43°x81° (con lente ellittica larga) | |
| Gamma di temperature di colore | 2.000K – 10.000K |
| CRI / Ra | 97 |
| TLCI | 98 |
| TM-30-15 | Rf 96 / Rg 103 |
| Efficacia (max) | 49,8 lm/W |
| Flusso luminoso | 9,049 lm |
| illuminamento Lux @ 5m (lente stretta) | 1.690 lx |
| illuminamento Lux @ 5m (lente media) | 471 lx |
| illuminamento Lux @ 5m (obiettivo ampio) | 251 lx |
| illuminamento Lux @ 5m (lente ellittica-stretta) | 1.191 lx |
| illuminamento Lux @ 5m (lente ellittica larga) | 490 lx |
Dimensioni e peso
| Classe IP | IP66 |
| Classe Corrispondenza | C5-M (ISO 12944) |
| Materiale della scocca | Alluminio pressofuso |
| Materiale della lente | Vetro frontale temperato |
| Dimensioni nette (l x h x p) | 231 x 311 x 258 mm |
| Altezza fisica della testa | 339 mm |
| Dimensioni nette in pollici | 9,1 x 12,2 x 10,2 pollici |
| Peso netto | 5,7 kg (12,6 lbs) |
| Inclinazione | 360° |
| Sistema di bloccaggio dell’inclinazione | Sistema di bloccaggio sicuro grazie allo speciale utensile R.LOK (opzionale), indicatore di angolo |
Dati elettrici
| Potenza AC, max. | 90 – 305V 50/60Hz |
| Alimentazione AC, nominale | 100 – 277V 50/60Hz |
| Protezione elettrica | Protezione da sovraccarico con recupero automatico |
| Corrente di spunto massima | 50A |
| Consumo massimo di energia | 220W |
| Consumo tipico di energia | 153W |
| Potenza in standby | 6,7W |
| Potenza massima erogata a 100 V | 8A |
| Potenza massima erogata a 230 V | 8A |
| Fattore di potenza | 0,92 PF (230 V) / 0,99 PF (100V) |
| Unità di alimentazione | Modalità di commutazione elettronica auto-ranging integrata |
| Collegamento di potenza | 4 unità a 120 V; 8 unità a 230 V |
Funzionamento e controllo
| Funzioni DMX | Dimmer, Dimmer Fine, Otturatore, Durata, Tinta, Saturazione, Rosso, Rosso Fine Verde, Verde Fine, Blu, Blu Fine, Ambra, Ambra Fine, Lime, Lime Fine, Ciano, Ciano Fine, CCT, Tinta, Macro Colore, Macro Colore Sfumatura, Impostazioni Dispositivo |
| Canali DMX | 3/10CH HSI, 3CH CCT, 3/6/9/11/14CH RGB, 6/12/13/20CH DIRECT |
| Modalità DMX | 12 |
| Protocollo | CRMX opzionale |
| USITT DMX512A | |
| RDM ANSI E1.20 | |
| Bluetooth opzionale | |
| Impostazione e indirizzamento | Display grafico OLED / 4 controlli |
| RDM ANSI E1.20 | |
| Modalità standalone | Programma automatico, Editor, Macro colore, Colore rapido, Bianco sintonizzabile, Colore utente, Timer |
| DMX senza fili | Lumenradio con RDM (opzionale) |
| indicatore | Display grafico OLED |
| controlli | 4 controlli sensibili al tocco e retroilluminati |
| Strobo | 0-20Hz |
| DMX E 0-10 V I/O | boccola per cavo con connessione PG con grado di protezione IP66, compresa la morsettiera tipo Phoenix |
| Ingresso di alimentazione | boccola per cavo con connessione PG con grado di protezione IP66, compresa la morsettiera tipo Phoenix |
Installazione
| Punto di montaggio | foro centrico M12 |
| Orientamento | Qualsiasi |
| Possibilità di rigging | Montaggio a sospensione o a soffitto (tappi ciechi a sospensione inclusi) |
| Caratteristiche di sicurezza | montaggio posteriore per filo di sicurezza |
| Distanza minima da materiali infiammabili | 0,3 metri (11,8 pollici) |
Caratteristiche termiche
| Raffreddamento | Attivo, Aria Forzata, Regolazione della temperatura |
| Umidità (max.) | 95% |
| Intervallo di temperatura, operativo | Da -20°C a 45°C |
| Intervallo di temperatura, Avviamento | Da -20°C a 50°C |
| Intervallo di temperatura, conservazione | Da -20°C a 80°C |
| Protezione termica | Protezione automatica dalla sovratemperatura |
Incluso / Opzionale
| Articoli inclusi | 2x tappi per radiatori per installazione a sospensione, cavo di alimentazione da 2 m |
| Accessori opzionali | Piastre per lenti multiple (circolari ed ellittiche), adattatore per accessori, sportello a 8 vie, pettine di miele, schermo antiriflesso completo, telaio in gel, R.KEY |
| Opzioni di colore | Bianco – RAL 9010 (Standard) |
| Nero – RAL 9004 | |
| Colore personalizzato – qualsiasi RAL |
ConformitÃ
| CE – 2014/30/EU: Direttiva EMC |
| EN 55103-2 |
| EN 55015 |
| EN 61547 |
| EN 61000-3-2 |
| EN 61000-3-3 |
| EN 55032 |
| CE – 2014/35/EU: Direttiva Bassa Tensione |
| EN 60598-1 |
| EN 60598-2-17 |
| EN 62471 |
| EN 60529 |
| Direttiva RoHS2 |
| 2011/65/UE |
| ETL C/US |
| FCC |
| UKCA |
Numero d'ordine
| A.MOSTRA | Codice |
| A.SHOW TW+ Nero | 11302001 |
| A.SHOW TW+ Bianco | 11302002 |
| A.SHOW TW+ Personalizzato | 11302003 |
| A.SHOW FC Nero | 11302101 |
| A.SHOW FC Bianco | 11302102 |
| A.SHOW FC Personalizzato | 11302103 |
| A.SHOW T Black | 11302201 |
| A.SHOW T White | 11302202 |
| A.SHOW T Custom | 11302203 |
| A.SHOW D Black | 11302301 |
| A.SHOW D White | 11302302 |
| A.SHOW D Personalizzato | 11302303 |
| Accessori | Codice |
| A.SHOW Lente stretta (grigia) | 11307001 |
| A.SHOW Obiettivo medio (grigio) | 11307101 |
| A.SHOW Obiettivo ampio (grigio) | 11307201 |
| A.SHOW Lente Ellittica Stretta (grigio) | 11307301 |
| A.SHOW Obiettivo Ellittico Largo (grigio) | 11307401 |
| A.SHOW Supporto per accessori (bianco) | 11907402 |
| A.SHOW Barndoor (bianco) | 11907502 |
| A.SHOW Pettine di miele | 11907602 |
| Telaio SHOW Gel (nero) | 11907701 |
| Staffa Omega ST (nera) | 90900002 |
| SHOW Schermo antiriflesso completo (bianco) | 11308402 |
| MOSTRA Schermo antiriflesso completo (personalizzato) | 11308403 |
| R.KEY | 90900004 |
Download
- Manuale
- Grafico DMX
- Biblioteche di apparecchi
- Fotometria
- Curve di distribuzione della luce
- Disegno tecnico
- Certificates & Declaration
- Scheda tecnica
- Documenti di gara
- Aggiornamenti del firmware
Scarica il manuale qui!
Scarica qui la tabella DMX, le macro dei colori e le tabelle CTC!
Scarica qui le librerie di apparecchi!
Scarica le fotometrie qui!
Scarica qui le curve di distribuzione della luce!
Scarica il disegno tecnico qui!
Scarica la scheda tecnica qui!
Scarica qui i documenti della gara d’appalto!
Accessori
Lente stretta
Obiettivo medio
Obiettivo ampio
Ellittico stretto
Ampio ellittico
Supporto per accessori
Pettine di miele
MOSTRA Custodie
Apertura porta a 8 ante
Telaio in gel
Schermo antiriflesso
R.KEY
Accessori | A.SHOW Serie
Serie A.SHOW | Versione Architektur
A.SHOW TW+
Tunable White (RGBALC)
A.SHOW FC
Full Color (RGBW)
A.SHOW T
Tungsten (3.200K)
A.SHOW D
Daylight (5.600K)
A.SHOW TW+
Bianco sintonizzabile
(RGBALC)
A.SHOW FC
A colori
(RGBW)
A.SHOW T
Tungsteno
(3.200K)
A.SHOW D
Luce del giorno
(5.600K)
E.SHOW-Serie | Versione di intrattenimento
E.SHOW TW+
Tunable White (RGBALC)
E.SHOW FC
Full Color (RGBW)
E.SHOW T
Tungsten (3.200K)
E.SHOW D
Daylight (5.600K)
E.SHOW TW+
Bianco sintonizzabile
(RGBALC)
E.SHOW FC
A colori
(RGBL)
E.SHOW T
Tungsteno
(3.200K)
E.SHOW D
Luce del giorno
(5.600K)
