T.SHOW mini FC

Incluso l’accessorio a vite del giogo pignoso

T.SHOW mini FC

RGBL
Motore a LED

DMX senza fili

L’edizione Tracklight

Il nuovo faro a binario di ^ROXX®, il T.SHOW mini, apre un’altra area di applicazione per la serie compatta Show mini. Senza compromettere le prestazioni o l’ottica, il piccolo artista a cambio rapido si adatta a tutti i desideri e facilita il montaggio e il funzionamento grazie al controllo completamente wireless. Il modulo LumenRadio W-DMX integrato o il controllo diretto tramite l’app iOS, senza hardware aggiuntivo, consentono un funzionamento incredibilmente fluido e senza fili.

Incluso l’accessorio a vite del giogo pignoso

1

L’apparecchio

Versione FC

Che si tratti di palcoscenici, fiere o eventi aziendali, il T.SHOW mini FC convince in ogni ambito di applicazione grazie a una luce molto equilibrata e luminosa, senza ombre cromatiche, colori forti e saturi e un’elevata qualità della luce bianca.

Gamma di colori

L’aggiunta di Lime colma il divario tra gli RGB, estende lo spettro dei colori e migliora la qualità della luce bianca. Pertanto, il T.SHOW mini FC consente un ottimo CRI/Ra e garantisce una riproduzione naturale dei colori.

Calibrazione del colore ROXX

La calibrazione del colore ROXX® assicura eccellenti tonalità di bianco (CCT 2.000-10.000K), esattamente sulla curva del corpo nero. Inoltre, esegue la corrispondenza dei colori sull’intera gamma, garantendo colori uniformi in tutti gli apparecchi ROXX®. Lo speciale algoritmo ROXX® consente di controllare in modo semplice i LED a 6 colori attraverso solo tre canali, sia in modalità RGB che HIS.

Versione FC

Che si tratti di palcoscenici, fiere o eventi aziendali, il T.SHOW mini FC convince in ogni ambito di applicazione grazie a una luce molto equilibrata e luminosa, senza ombre cromatiche, colori forti e saturi e un’elevata qualità della luce bianca.

Gamma di colori

L’aggiunta di Lime colma il divario tra gli RGB, estende lo spettro dei colori e migliora la qualità della luce bianca. Pertanto, il T.SHOW mini FC consente un CRI/Ra superiore a 90, garantendo una riproduzione naturale dei colori. La temperatura del colore può essere facilmente adattata a qualsiasi applicazione della fotocamera utilizzando la funzione +/- verde e lo spostamento del magenta.

Calibrazione del colore ROXX

La calibrazione del colore ^ROXX® assicura eccellenti tonalità di bianco (CCT 2.000-10.000K), esattamente sulla curva del corpo nero. Allo stesso modo, la corrispondenza dei colori viene eseguita sull’intero spettro cromatico, garantendo colori uniformi in tutti gli apparecchi ^ROXX®.

Lo speciale algoritmo ^ROXX® consente di controllare facilmente i LED a 4 colori attraverso tre soli canali, sia in modalità RGB che HSI.

2

Facile e veloce. Il cambio di lente

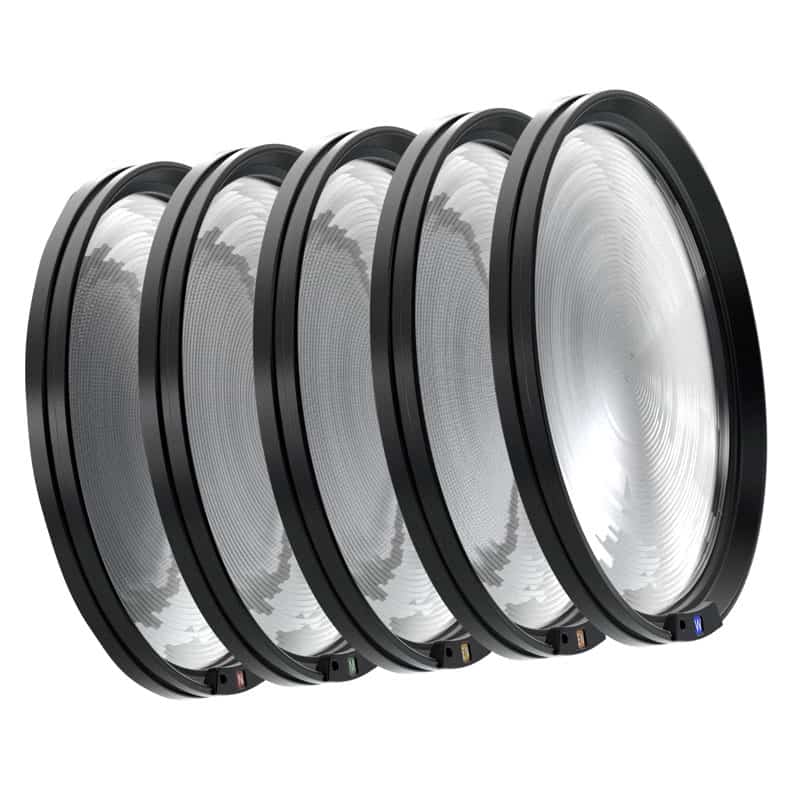

LENSES

Grazie alla tecnologia ^ROXX® appositamente sviluppata e brevettata, il tuo sistema è in grado di offrire un’ottima qualità di vita. . Grazie alla tecnologia R.LOK, le lenti possono essere sostituite in modo semplice, rapido e senza l’ausilio di attrezzi. In questo modo è possibile regolare comodamente l’angolo del fascio di luce, che sia di 14°, 23°, 35°, 52° o ellittico di 30°x15° e 46°x17,5°. La rotazione a 360° della scanalatura consente inoltre di allineare continuamente le lenti ellittiche.

R.LOK

Grazie alla tecnologia ROXX® R.LOK, appositamente sviluppata e brevettata, le lenti possono essere sostituite in modo semplice, rapido e senza l’ausilio di attrezzi. In questo modo è possibile regolare comodamente l’angolo del fascio di luce, che sia di 19°, 36°, 59° o ellittico di 17°x24° e 19°x57°. La rotazione a 360° della scanalatura consente inoltre di allineare continuamente le lenti ellittiche.

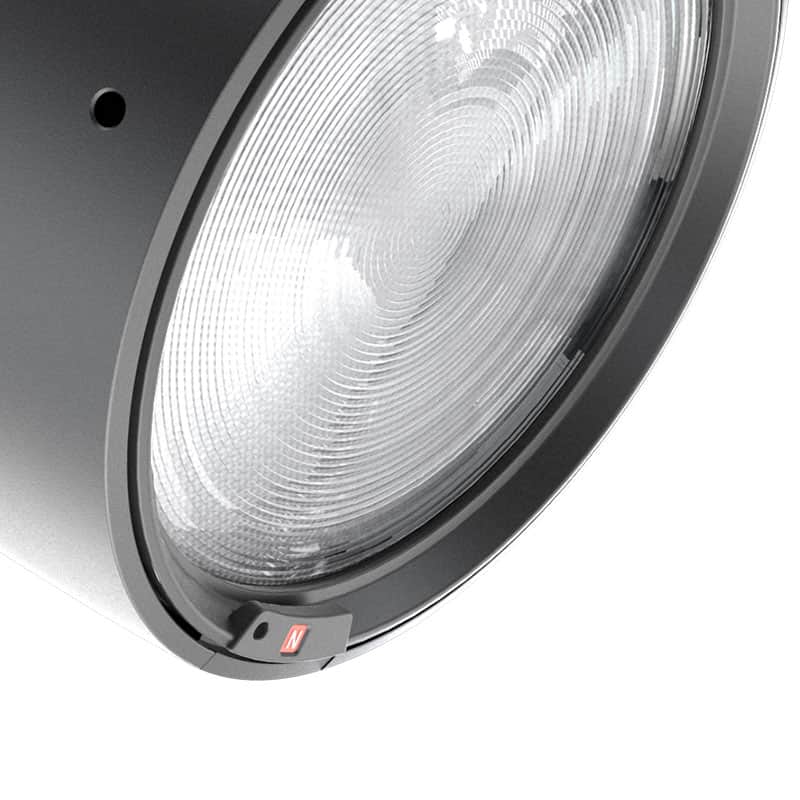

COLOR CODE

Un codice di colori e lettere sull’anello della lente garantisce una rapida identificazione dell’angolo del fascio di luce corrispondente una volta installato. All’interno della sua custodia da viaggio, la codifica rende facile trovare rapidamente l’obiettivo desiderato.

BUMPER

L’anello gommato dell’obiettivo serve a posizionare in modo sicuro l’apparecchio sulla parte anteriore, senza lasciare segni di graffi sull’alloggiamento o sul pavimento.

3

Tutto sotto controllo, App / Wireless

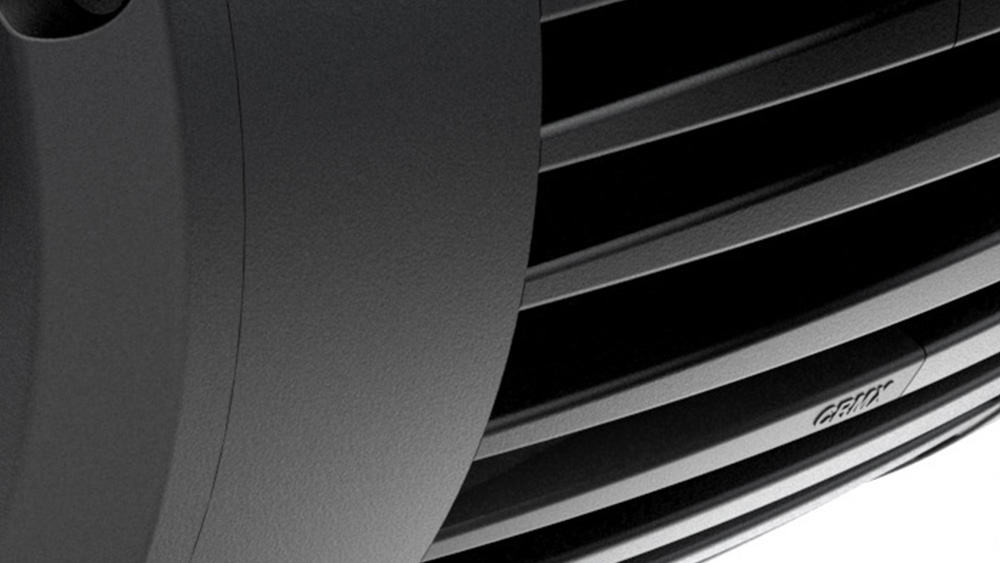

DMX senza fili

^ROXX® integra la più recente tecnologia Wireless DMX del produttore svedese Lumenradio e sta già utilizzando la tecnologia DMX Mesh™ che sarà presto disponibile, portando la esperienza e i vantaggi del mesh networking al settore dell’illuminazione.

Il modulo ricetrasmittente CRMX integrato nel nostro apparecchio consente di ricevere DMX senza fili e di trasmettere separatamente. Un segnale può tessere ricevuti via radio e trasmessi via cavo via cavo o in alternativa essere ricevere via cavo e trasmettere via radio ad altri apparecchi. La comunicazione bidirezionale completa via RDM è supportata anche in modalità di ricezione.

Smart control via ROXX.APP

L’interfaccia Bluetooth integrata consente il controllo diretto dei faretti tramite tablet Apple tablet o telefono con ROXX.APP senza bisogno di hardware aggiuntivo.

4

Ultra flessibile.
Gli accessori

Le lenti Micro-Fresnel a emissione circolare ed ellittica possono essere sostituite in modo semplice, rapido e senza l’ausilio di attrezzi grazie alla tecnologia ^ROXX® R.LOK, appositamente sviluppata e protetta. Come accessori sono disponibili una porta a sbarra, un nido d’ape, un softbox e uno schermo antiriflesso.
L’apparecchio leggero si rivela subito lo strumento ideale per l’uso quotidiano, ma il fratello minore della serie SHOW mini può essere utilizzato in modo super flessibile anche per installazioni a lungo termine grazie al suo design compatto.

Safety Free Accessory Holder

Due nuove caratteristiche rendono il supporto per accessori dello Show mini “Safety Free”:

1. il collegamento a vite opzionale del supporto al faretto, che significa che la sicurezza non è più necessaria.

2. la chiusura magnetica per gli accessori di sagomatura del fascio come Barndoor e Honey Comb.

Safety Free Barndoor

Una lama rotante a 360° a 8

lame

è disponibile per un controllo ottimale del fascio di luce.

Safety Free Honey Comb

Un filtro a nido d’ape

a nido d’ape

è disponibile per limitare la luce parassita e i riflessi laterali.

Full Anti-Glare Shield

Lo scudo anti-lama completo proibisce il diretto vGuarda di la LED e quindi riduce l’abbagliamento e le dispersioni legaturaa una minimamma.

Pignosa a luce pulsata

Se si desidera una versione più elegante dell’apparecchio, l’accessorio Pignose, comprensivo di strumento R.KEY, rappresenta la soluzione ottimale.
Questo accessorio offre anche un’ulteriore protezione contro la regolazione involontaria dell’inclinazione.

5

Elettronica e software

High-resolution dimming

L’a dvantaggiata tecnologia a 16 bit permette di ottenere la massima risoluzione del comportamento di oscuramento e del color miscelazione.
Dimmerazione continua
fino a zero

senza salti o spostamenti di colore visibili.

è garantito.

Dimmer curves & Tungsten emulation

Sono disponibili anche quattro curve dimmer selezionabili con risposta regolabile e funzione redshift per l’emulazione del tungsteno.

Senza sfarfallio

Sei frequenze PWM regolabili fino a 25kHz garantiscono un’immagine priva di sfarfallio anche durante le registrazioni ad alta velocità.

Timer

Tramite la funzione timer interna, le modalità stand-alone possono essere comodamente sfumate dopo l’accensione dell’apparecchio, senza bisogno di un controllo esterno. Contemporaneamente, la funzione timer è disponibile sia via cavo che via DMX wireless per il funzionamento master e slave.

Versione a colori

La sorgente LED multicolore offre colori pastello e saturi e un controllo lineare della CCT.

Calibrazione del colore ROXX

La calibrazione del colore ^ROXX® garantisce colori vividi e uniformi e bianchi eccellenti, esattamente sulla curva del corpo nero.

Da debole a caldo

Funzione Dim-To-Warm commutabile per simulare i tradizionali apparecchi alogeni mentre si abbassa la luminosità.

Curve di oscuramento

Quattro curve di regolazione ad alta risoluzione e risposta di regolazione regolabile per adattarsi alle rispettive applicazioni.

Angoli multipli

Angoli di emissione multipli grazie alle lenti opzionali.

Stand Alone

Numerose modalità stand alone per effetti luminosi brillanti anche senza l’ausilio di un controller esterno.

Senza sfarfallio

Sei frequenze PWM selezionabili fino a 25kHz garantiscono un funzionamento privo di sfarfallio davanti alla telecamera, anche in caso di registrazioni ad alta velocità.

Funzione Quicklight

La funzione Quick-light permette di accedere direttamente al dimmer e alla CCT per un utilizzo facile e veloce durante l’impostazione delle luci.

Soluzione verde

La lunga durata dei LED e l’elevato risparmio energetico rendono questo prodotto particolarmente ecologico.

Timer

Grazie alla funzione timer interna, le modalità standalone degli apparecchi possono essere facilmente sfumate dopo l’accensione del dispositivo, senza bisogno di un controller esterno.

Display OLED

Display OLED con quattro pulsanti sensibili al tocco, retroilluminazione e funzione di ribaltamento automatico per una facile configurazione.

ROXX.APP

L’interfaccia bluetooth integrata consente il controllo diretto con i dispositivi mobili tramite ROXX.APP senza bisogno di hardware aggiuntivo.

Abilitazione RDM

La gestione remota dei dispositivi consente la comunicazione bidirezionale attraverso la rete DMX, per la programmazione esterna e le funzioni di monitoraggio.

Ventilatore a temperatura controllata

Ventola a temperatura controllata per un funzionamento ottimizzato e silenzioso.

FCC

Oltre alla conformità del prodotto per il mercato europeo, questo prodotto è anche certificato FCC e soddisfa i requisiti della Federal Communications Commission.

W-DMX

Il ricevitore e trasmettitore DMX wireless integrato di Lumenradio (CRMX) garantisce una trasmissione radio sicura dei dati DMX. La modalità di ricezione è completamente RDM-enabaled.

Tecnologia a 16 bit

Tecnologia a 16 bit per una miscelazione dei colori ad alta risoluzione e un comportamento di oscuramento ultra-liscio.

Intertek

Oltre alla conformità del prodotto per il mercato europeo, questo prodotto è anche certificato ETL e rispetta le norme e i requisiti di sicurezza per il Nord America.

Dati tecnici

Photometrics

Durata prevista dei LED	50.000 ore
Sorgente di luce	1x100W RGBL
Tipo di sistema ottico	Riflettore + piastre per lenti intercambiabili
Frequenza PWM del LED	selezionabile 800Hz, 1200Hz, 2000Hz, 3600Hz, 12kHz, 25kHz
Angoli del fascio (50%)	14° (con lente VN)
	23° (con obiettivo N)
	35° (con obiettivo M)
	52° (con lente W)
	30° x 15° (con lente EN)
	46° x 17,5° (con lente EW)
Angoli di campo massimi (10%)	25° (con lente VN)
	43° (con obiettivo N)
	69° (con obiettivo M)
	86° (con lente W)
	58° x 34° (con lente EN)
	73,5° x 40° (con lente EW)
Gamma di temperature di colore	2.000-10.000K
CRI/Ra	80
Efficacia (max)	36,16 lm/W
Flusso luminoso	4325 lm
illuminamento Lux @ 3m (con obiettivo VN)	4200lx
illuminamento Lux @ 3m (con obiettivo N)	1886lx
illuminamento Lux @ 3m (con obiettivo M)	725lx
illuminamento Lux @ 3m (con lente W)	400lx
illuminamento Lux @ 3m (con obiettivo EN)	1390lx
illuminamento Lux @ 3m (con obiettivo EW)	924lx

Dimensions & Weight

Classe IP	IP65 senza adattatore Eutrac Tracklight IP20, incluso adattatore Eutrac per luci diurne
Materiale della scocca	Alluminio, Nylon
Materiale della lente	Vetro frontale temperato
Dimensioni nette (l x h x p)	170 x 273 x 230 mm
Dimensioni nette in pollici	6,69 x 10,75 x 9,06 pollici
Altezza fisica della testa dritta	310 mm (12,20 pollici)
Peso netto (incluso il giogo)	3,92 kg (8,64 libbre)
Inclinazione	360°
Sistema di bloccaggio dell’inclinazione	Sistema di bloccaggio con indicatore di angolo

Electrical Data

Potenza AC, max	90 – 285V 50/60Hz
Alimentazione AC, nominale	100 – 240V 50/60Hz
Protezione elettrica	Protezione da sovraccarico con recupero automatico
Corrente di spunto massima	1,258A
Consumo massimo di energia	130W
Potenza in standby	5,5W
Potenza massima erogata a 100 V	n.d.
Potenza massima erogata a 230 V	n.d.
Fattore di potenza	0,862 PF (230V) / 0,985 PF (120V)
Unità di alimentazione	Modalità di commutazione elettronica auto-ranging integrata
Collegamento di potenza	n.d.

Operator & Controller

Funzioni DMX	Dimmer, Dimmer Fine, Otturatore, Durata, Tinta, Saturazione, Rosso, Rosso Fine, Verde, Verde Fine, Blu, Blu Fine, Lime, Lime Fine, CCT, Tinta, Macro Colore, Macro Colore Dissolvenza Incrociata, Impostazioni Dispositivo
Canali DMX	3CH CCT, 3CH RGB, 6CH RGB, 9CH RGB, 11CH RGB, 14CH RGB, 4CH DIRECT, 8CH DIRECT, 11CH DIRECT, 16CH DIRECT, 3CH HSI, 10CH HSI
Modalità DMX	12
Protocollo	CRMX, W-DMX™ G2, W-DMX™ G3, W-DMX™ G4, W-DMX™ G4S
	USITT DMX512A
	RDM ANSI E1.20
	Bluetooth Low Energy (BLE)
Impostazione e indirizzamento	Display grafico OLED / 4 controlli
	RDM ANSI E1.20
Modalità standalone	Programma automatico, Editor, Macro colore, Colore rapido, Bianco sintonizzabile, Colore utente, Timer
DMX senza fili	Lumenradio con RDM (CRMX)
indicatore	Display grafico OLED
controlli	4 controlli sensibili al tocco e retroilluminati
Strobo	0-20Hz
I/O DMX	n.d.
Alimentazione	Adattatore per luci di posizione Eutrac

Installation

Punto di montaggio sull’apparecchio	Adattatore Eutrac Tracklight su YOKE o Safety Eye per l’installazione del pendente
Orientamento	Qualsiasi
Possibilità di rigging	Montaggio a sospensione o a soffitto (tappi ciechi a sospensione inclusi)
Caratteristiche di sicurezza	montaggio posteriore per filo di sicurezza
Distanza minima da materiali infiammabili	0,3 metri (11,8 pollici)

Thermal Characteristics

Raffreddamento	Attivo, Aria Forzata, Regolazione della temperatura
Umidità (max.)	95%
Intervallo di temperatura, operativo	Da -20°C a 45°C
Intervallo di temperatura, Avvio	Da -20° a 50°C
Intervallo di temperatura, conservazione	Da -20°C a 80°C
Protezione termica	Protezione automatica dalla sovratemperatura

Incluso / Opzionale

Articoli inclusi	2x tappi del radiatore per l’installazione in pendant
	Adattatore Eutrac per faro trifase, incluso. Cavo di alimentazione
Accessori opzionali	Piastre per lenti multiple (circolari ed ellittiche), adattatore di sicurezza per accessori, sportello a 8 vie, pettine di miele, schermo antiriflesso completo, telaio in gel, viti di fissaggio per naso di maiale
Opzioni di colore	Nero – RAL 9004 (Standard)
	Bianco – RAL 9010 (su richiesta)
	Colore personalizzato – qualsiasi RAL (su richiesta)

Compliance

CE – 2014/30/EU: Direttiva EMC

EN 55103-2

EN 55015

EN 61547

EN 61000-3-2

EN 61000-3-3

EN 55032

CE – 2014/35/EU: Direttiva Bassa Tensione

EN 60598-1

EN 60598-2-17

EN 62471

EN 60529

Direttiva RoHS2

2011/65/UE

ETL C/US

FCC

UKCA

Order Number

MOSTRA mini	Codice
B.SHOW mini TW+	11401001
B.SHOW mini FC	11401101
E.SHOW mini TW+	11201001
E.SHOW mini FC	11201101
T.SHOW mini TW+	11501001
T.SHOW mini FC	11501101

Accessori	Codice
SHOW mini Lens Very Narrow (nero)	11409701
SHOW mini Lens Narrow (nero)	11408901
SHOW mini Lens Medium (nero)	11409001
SHOW mini Lens Wide (nero)	11409101
SHOW mini Lens Elliptical Narrow (nero)	11409201
SHOW mini Lens Elliptical Wide (nero)	11409301
Porta accessori SHOW mini (nero)	11909401
SHOW mini Barndoor (nero)	11909501
SHOW mini Honey Comb (nero)	11909601
Set di viti Pignose nero	11906401
Set di viti Pignose bianco	11906402
