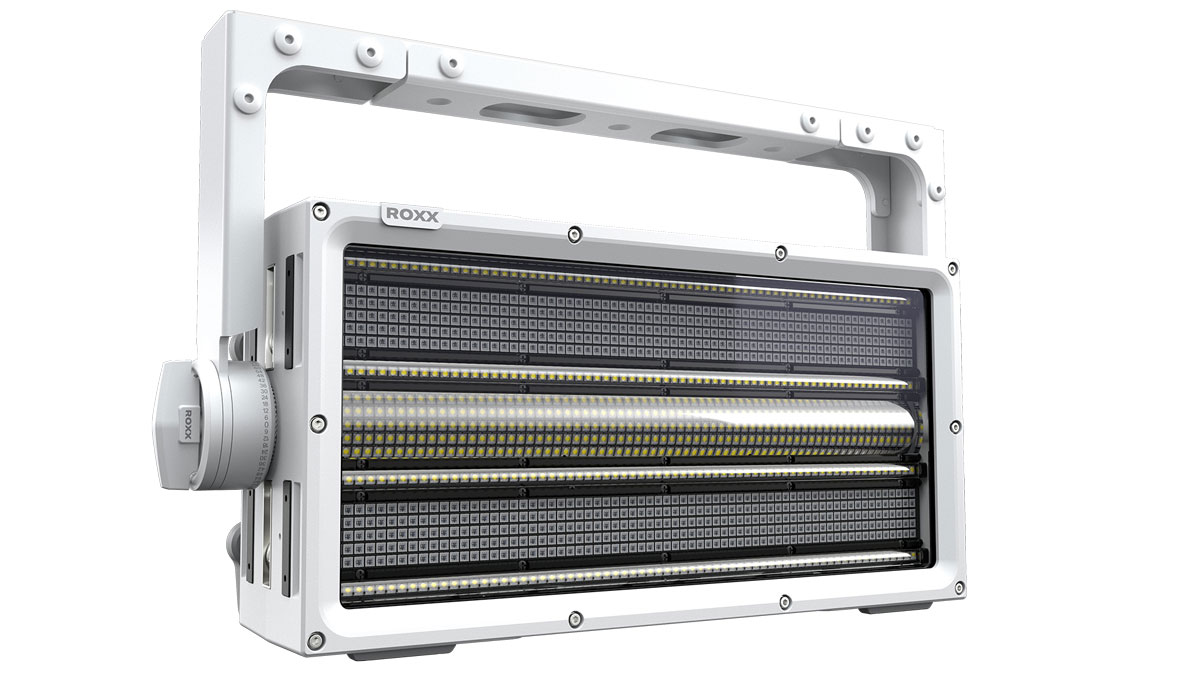

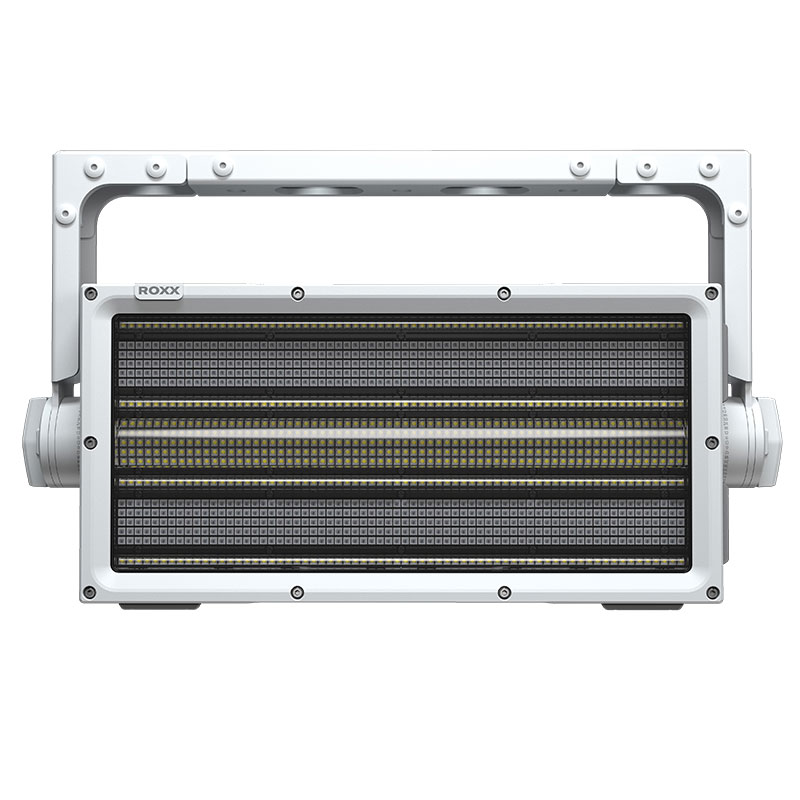

CLUSTER S2i
Ein vielseitiges, leistungsstarkes, pixel-mappable Stroboskop- und Washlight, das für architektonische Anwendungen entwickelt wurde.
Der CLUSTER S2i ist ein vielseitiges, leistungsstarkes, pixel-mappable Stroboskop- und Washlight, das für die Anforderungen der Architektur entwickelt wurde. Sein schlankes, modernes Design mit langlebiger weißer Lackierung (RAL 9010) und C5-H-Beschichtung sorgt dafür, dass er sich nahtlos in jede Umgebung einfügt, während seine robuste Bauweise dafür sorgt, dass er den harten Bedingungen im Freien standhält. Mit einer 5-Jahres-Garantie ist der CLUSTER S2i auf Zuverlässigkeit und langfristigen Einsatz unter schwierigen Bedingungen ausgelegt.
Egal, ob du eine Bühne beleuchtest, eine Gebäudefassade anstrahlst oder immersive Umgebungen schaffst, der CLUSTER S2i bietet die Leistung, Flexibilität und Langlebigkeit, die du brauchst, um Eindruck zu schinden.
- Leistungsstarkes, pixel-mappable Hybrid-Stroboskop/Washlight
- Das Center Strobe imitiert das traditionelle Aussehen des Xenon-Blitzes
- Full Color Mixing & tuneable White mit hohem CRI
- Vier zusätzliche einzelne Strobe-Linien erzeugen einzigartige Effekte und geben einen bei High-Power Strobe-Anwendungen
- Große Anzahl von eingebauten Mustern
- IP66 für den Innen- und Außeneinsatz
- C5-H beschichtet
- IK08
- UV-beständig
- 5 Jahre Garantie
Ausgestattet mit 612 kaltweißen LEDs (7000K) und 680 RGB-LEDs liefert der CLUSTER S2i einen beeindruckenden luminous flux von 57.750 Lumen bei voller Leistung (1200W) und ist damit ideal für lebendige Lichtshows und architektonische Highlights. Die Kombination aus CW- und RGB-LEDs ermöglicht eine breite Palette von Lichteffekten, von reinem, klarem Weiß bis hin zu satten, dynamischen Farben, und bietet Designern damit kreative Flexibilität.
CLUSTER S2i – EIGENSCHAFTEN
Der Scheinwerfer ist für raue Umgebungen ausgelegt und verfügt über die Schutzklasse IP66 für Wasser- und Staubschutz sowie eine Stoßfestigkeit von IK08, um den Anforderungen von Außeninstallationen gerecht zu werden. Diese robuste Haltbarkeit macht den CLUSTER S2i zu einer zuverlässigen Wahl für langfristige Installationen in Unterhaltungszentren und architektonischen Räumen.
LICHTKONZEPT – CLUSTER S2i

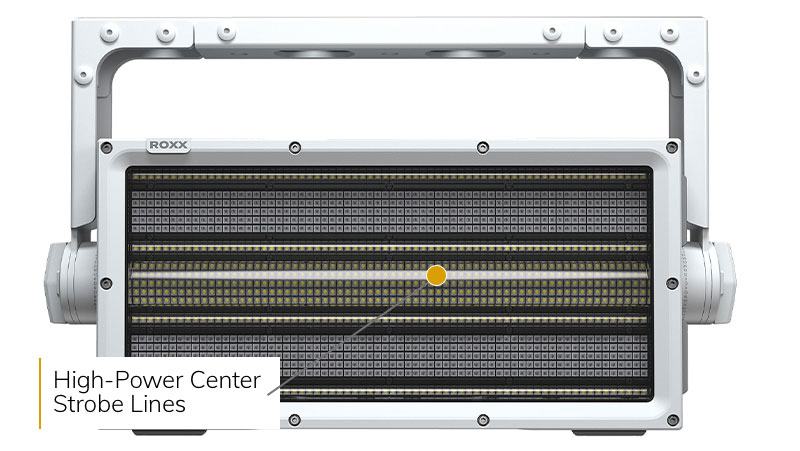

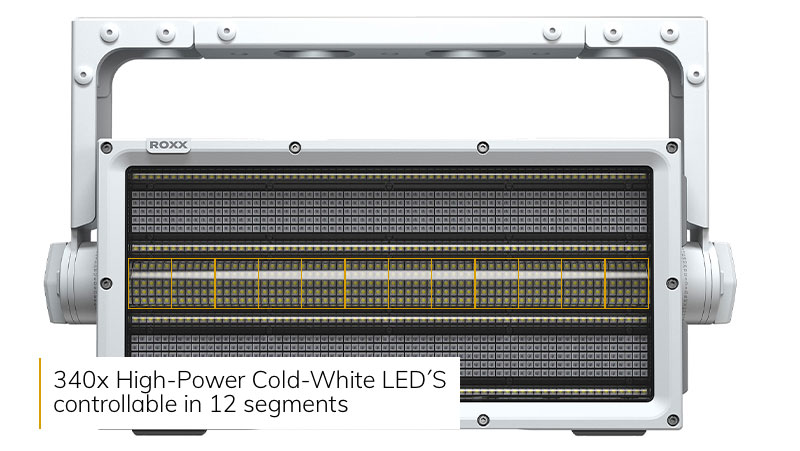

High-Power Center Strobe Line

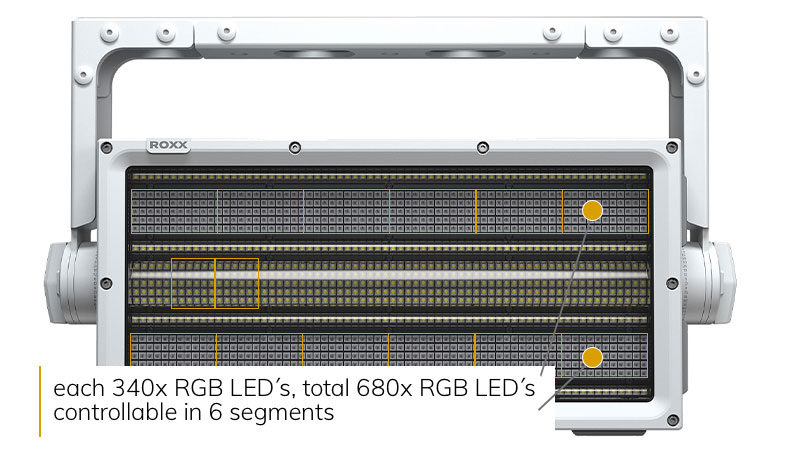

RGB-Paneele
Einzelne High-Power Strobe-Linien

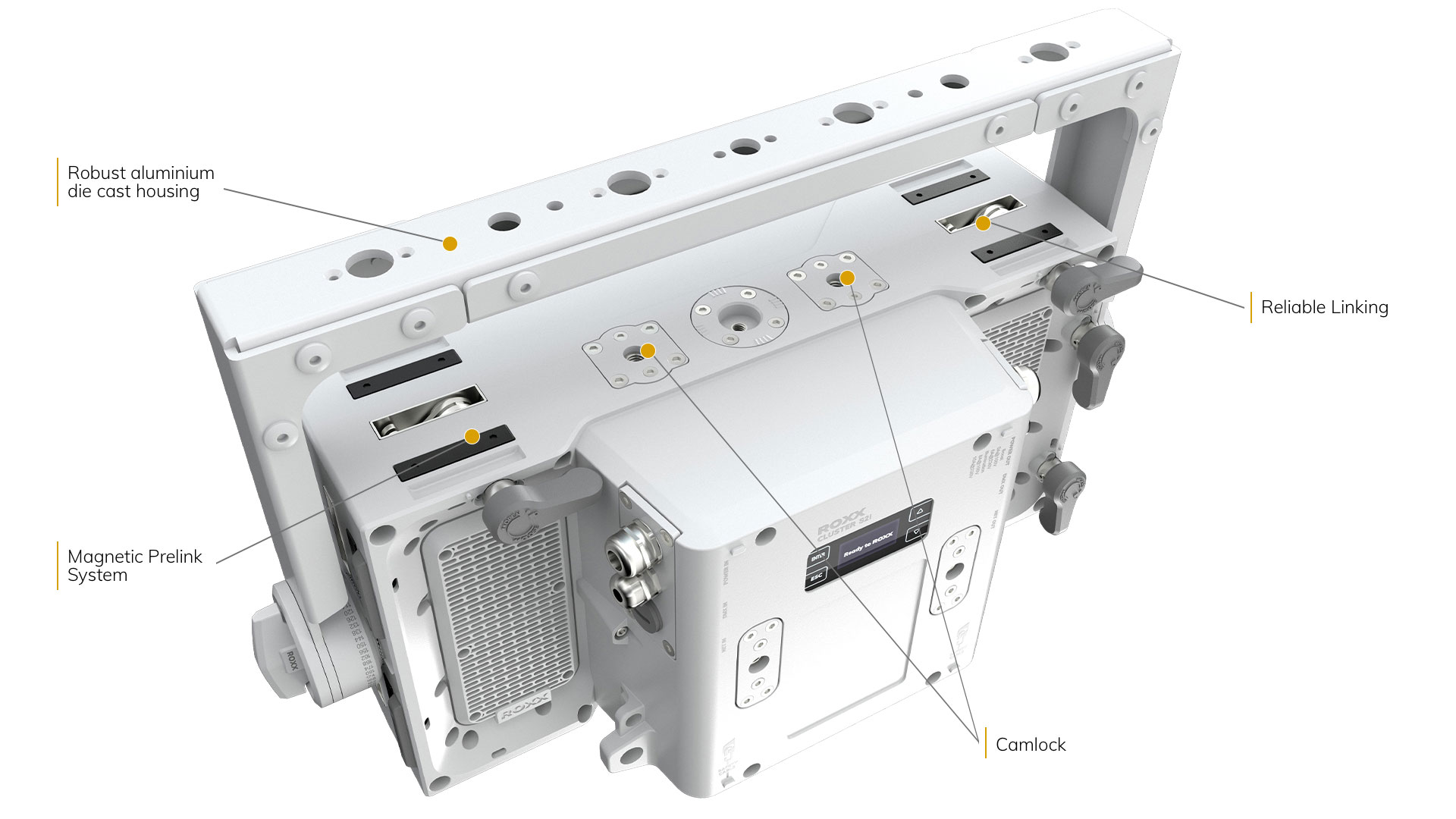

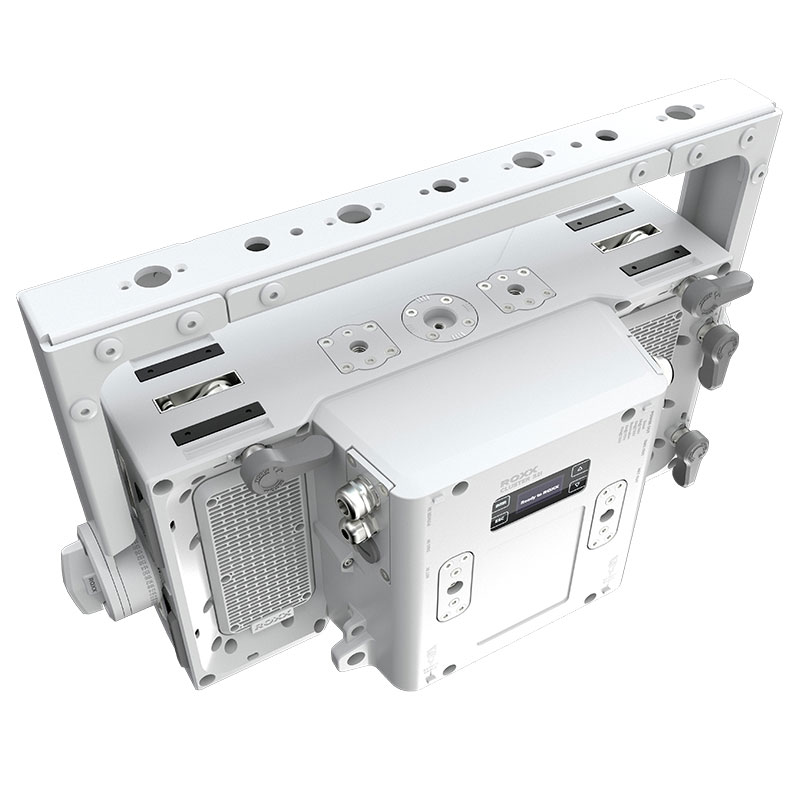

CLUSTER S2i – MONTAGE
Es gibt verschiedene Befestigungsmöglichkeiten – Camlock-Halterungen an der Ober- und Rückseite ermöglichen die Verwendung von Omega Brackets, Yokes können an M12-Befestigungspunkten an allen Seiten angebracht werden oder das interne C-Lok-System kann für eine nahtlose Verbindung verwendet werden. Pre-Link-Magnete an der Oberseite und an den Seiten helfen bei der Ausrichtung der Halterungen und ermöglichen eine „Einhand“-Bedienung für eine sichere Verriegelung.
Kippen Skala
Mehrere Befestigungspunkte:
- 3x M 12mm / ½“
- 1x TV-Zapfhahn
CLUSTER S2i
Photometrics
| Erwartete Lebensdauer der LED | 50.000 Stunden |
| Lichtquelle | 612x CW-LEDs (7000K), 680x RGB-LEDs |
| Art des optischen Systems | native, elliptische Linse |
| LED-PWM-Frequenz | wählbar 800Hz, 1.200Hz, 2.000Hz, 3.600Hz, 12kHz, 25kHz |
| Abstrahlwinkel @ Voll (50%) | 66° |
| Maximale Feldwinkel @ Voll (10%) | 108° |
| Farbtemperaturbereich | 2000-10.000K |
| CRI/Ra @ Voll | 88 |
| Lichtausbeute @ Voll (max) | 48,07 lm/W |
| Luminous flux @ Full | 57.750 lm (1200W) |
| Luminous flux @ Full (Beleuchtungsmodus) | 14.807lm (305W) |
| Luminous flux @ Center Strobe (Boost-Modus) | 70.661lm (1135W) |
| Luminous flux @ 4x Single Strobes (Boost Mode) | 35.582lm (982W) |
| Luminous flux @ 2x RGP Panels (Boost Mode) | 22.685lm (853W) |
| Luminous flux @ Center Strobe (Beleuchtungsmodus) | 20.260lm (300W) |
| Luminous flux @ 4x Single Strobes (Beleuchtungsmodus) | 14.480lm (300W) |
| Luminous flux @ 2x RGP Panels (Beleuchtungsmodus) | 7.920lm (300W) |
| Beleuchtungsstärke Lux @ 3m / 9,84ft (@ Voll) | 4460lx / 414fcd |
| Beleuchtungsstärke Lux @ 3m / 9,84ft (@ Center Strobe ) | 3500lx / 325fcd |
| Beleuchtungsstärke Lux @ 3m / 9,84ft (@ 4x Single Strobes) | 2560lx / 238fcd |
| Beleuchtungsstärke Lux @ 3m / 9,84ft (@ Center Strobe + 4x Single Strobes) | 4045lx / 376fcd |
| Beleuchtungsstärke Lux @ 3m / 9,84ft (@ 2x RGB Panels) | 1075lx / 100fcd |
Abmessungen & Gewicht
| IP-Klasse | IP66 |
| IK-Klasse | IK08 |
| Material des Gehäuses | Aluminium, Nylon, rostfreier Stahl |
| Material der Linse | Gehärtetes Glas vorne |
| Nettoabmessungen ohne Yoke (B x H x T) | 400 x 200 x 191mm |
| Nettoabmessungen Zoll | 15,75 x 7,87 x 7,52 Zoll |
| Nettogewicht (inkl. Yoke) | 12,7 kg (27,78lbs) |
| Kippen | 360° |
| Neigungsverriegelungssystem | Arretiersystem mit Verzahnung und Winkelanzeige |
Elektrische Daten
| AC Leistung, max | 90 – 285V 50/60Hz |
| AC Leistung, nominal | 100 – 240V 50/60Hz |
| Elektrischer Schutz | Überlastungsschutz mit automatischer Wiederherstellung |
| Maximale Leistungsaufnahme | 1250W |
| Konstante Leistungsaufnahme (Beleuchtungsmodus) | 320W |
| Leistung Max. Aus | 14A @ 230V / 13A @ 120V |
| Power Linking @ Maximale Leistungsaufnahme (Boost-Modus) | 0 Einheit @ 120V / 1 Einheit @ 230V |
| Power Linking @ Konstante Leistungsaufnahme (Beleuchtungsmodus) | 4 Einheiten @ 120V / 11 Einheiten @ 230V |
| Leistungsfaktor | 0,998 PF (230V) / 0,997 PF (120V) |
| Stromversorgungseinheit | Eingebauter elektronischer Schaltmodus mit automatischer Umschaltung |
Bediener & Controller
| DMX-Kanäle | Einfacher Modus 15CH, Einfacher Modus 39CH, Standardmodus 72CH (Standardmodus), Reiner Modus 112CH Einzelpixel 8 Bit mit Strobefunktion, Reiner Modus 209CH Einzelpixel 16 Bit mit Strobefunktion, Voller Zugriffsmodus 177CH 8 Bit Einzelpixel mit Muster, Voller Zugriff Erweiterter Modus 274CH 16 Bit mit Muster |
| DMX-Modi | 7 |
| Protokoll | |
| USITT DMX512A | |
| RDM ANSI E1.20 | |
| Art-Net | |
| sACN | |
| Einstellung und Adressierung | OLED-Grafikdisplay / 4 Bedienelemente |
| RDM ANSI E1.20 | |
| Eigenständiger Modus | Auto-Programm, Farbmakro, Schnellfarbe, Tunable White, Benutzerfarbe |
| Drahtloses DMX | k.A. |
| Anzeige | OLED-Grafikdisplay |
| Bedienelemente | 4 berührungsempfindliche, beleuchtete Bedienelemente |
| Stroboskop | 0-30Hz |

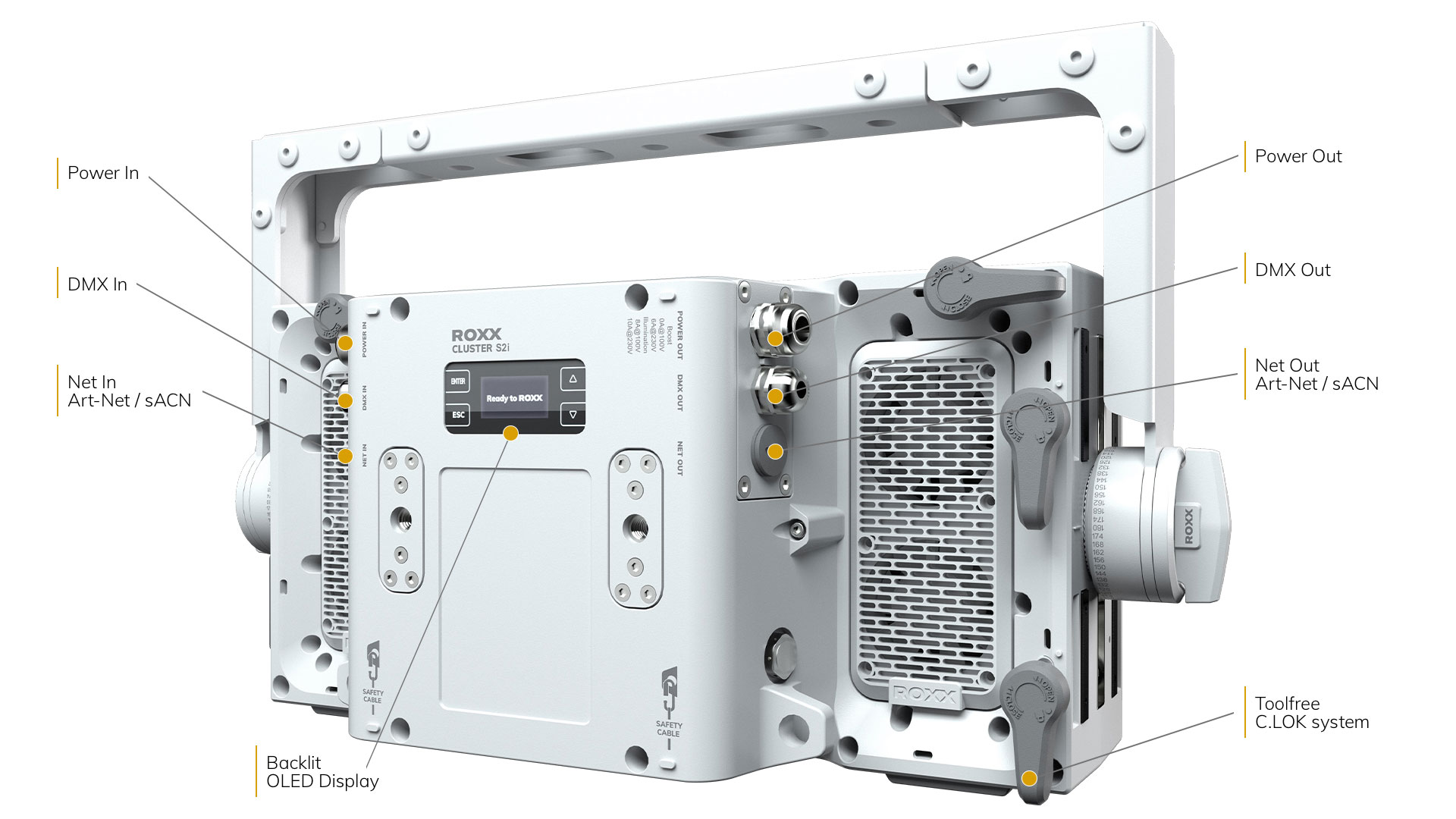

| DMX I/O | PG9 Kabelverschraubung mit 3m Kabel, offenes Ende |
| Ethernet E/A | PG9-Kabelverschraubung mit Verschlusskappe, RJ45 E/A-Buchsen innenliegend |
| Stromeingang | PG11 Kabelverschraubung mit 3m Kabel, offenes Ende |
| USB Firmware Update | n.a. |
Installation
| Befestigungspunkt durch Yoke (im Lieferumfang enthalten) | 3x 13mm / 1/2″ Löcher, 1x zentrische TV-Zapfenbefestigung |
| Befestigungspunkt an der Halterung | M10 Omega Bracket an der Ober- und Rückseite |
| Montagepunkt mit optionalem Rigging Bracket | 2x 13mm / 1/2″ Löcher für Klemmenbefestigung |
| Orientierung | Jede |
| Rigging-Möglichkeiten | Aufhängung oder Decken-/Hängemontage |
| Sicherheitsmerkmale | 2x hintere Halterung für Sicherheitsdraht |
| Mindestabstand zu brennbaren Materialien | 0,3 Meter (11,8 Zoll) |
Thermische Eigenschaften
| Kühlung | Aktiv, Forcierte Luft, Temperaturgeregelt |
| Luftfeuchtigkeit (max.) | 95% |
| Temperaturbereich, Betrieb | -40°C bis 45°C |
| Temperaturbereich, Start-Up | -20° bis 45°C |
| Temperaturbereich, Lagerung | -40°C bis 80°C |
| Thermischer Schutz | Automatischer Übertemperaturschutz |
Inklusive / Optional
| Enthaltene Artikel | Yoke 4.1, Puk |
| Optionales Zubehör | Mehrere eingebaute Filter, Yoke 2.2, Yoke 4.3, Yoke Floor Extension, Rigging Bracket, Omega Bracket STi |
| Farboptionen | Weiß – RAL 9010 C5H beschichtet (Standard) |
| Kundenspezifische Farbe – jede RAL-Farbe (auf Anfrage) |
Compliance
| CE – 2014/30/EU: EMV-Richtlinie |
| EN 55103-2 |
| EN 55015 |
| EN 61547 |
| EN 61000-3-2 |
| EN 61000-3-3 |
| EN 55032 |
| CE – 2014/35/EU: Niederspannungsrichtlinie |
| EN 60598-1 |
| EN 60598-2-17 |
| EN 62471 |
| EN 60529 |
| RoHS2-Richtlinie |
| 2011/65/EU |
| ETL C/US |
| FCC |
| UKCA |
Bestellnummer
| CLUSTER | Code |
| S2i | 13305202 |
| Zubehör | Code |
| Yoke 2.2 |
|
| Yoke 4.3 |
|
| Floor Extension |
|
| Rigging Bracket |
|
| Omega Bracket STi |
|
Support
Hier findest du alles von Handbüchern und Datenblättern bis hin zu Software-Updates.
IP 66
Die Halterung ist vollständig gegen Staub und starkes Strahlwasser aus allen Richtungen geschützt.
Auf warm schalten
Schaltbare Shift-To-Warm-Funktion, um traditionelle Halogenleuchten zu simulieren und gleichzeitig zu dimmen.
Grüne Lösung
ROXX CLUSTER Blinder verbrauchen 60% weniger Strom als klassische DWE Blinder. Dank ihrer LED-Lebensdauer von 50.000 Stunden ersetzt sie die Installation von Tungsten-Lampen (einmal durchgebrannt) um mehr als das 500-fache.
Farbkalibrierung
Die ROXX®-Farbkalibrierung garantiert lebendige und gleichmäßige Farben sowie exzellente Weißtöne, die genau auf der Schwarzkörperkurve liegen.
C5 H Beschichtet
Dimmkurven
Vier hochauflösende Dimmkurven und einstellbares Dimmverhalten zur Anpassung an die jeweilige Anwendung.
Alleine stehen
Umfangreiche Standalone-Modi für brillante Lichteffekte auch ohne externen Controller.
Magnetische Vorverknüpfung
Das magnetische Vorverbindungssystem hilft beim Ausrichten der ROXX-Vorrichtungen und ermöglicht eine „Einhandbedienung“ für eine sichere Verriegelung.
IK08 Auswirkungen
Eine verbesserte IK08-Einstufung sorgt für hohe Schlagfestigkeit, robusten Schutz gegen mechanische Stöße und eine lange Lebensdauer in anspruchsvollen Installationen.
Flimmerfrei
Sechs wählbare PWM-Frequenzen von bis zu 25kHz garantieren einen flimmerfreien Betrieb vor der Kamera, selbst bei Hochgeschwindigkeitsaufnahmen.
Quicklight Funktion
Die Quick-Light-Funktion ermöglicht einen direkten Zugriff auf Dimmer und CCT für eine einfache und schnelle Bedienung beim Einstellen der Beleuchtung.
C-LOK
Mit dem patentierten C-LOK-System lassen sich ROXX® Geräte schnell und bequem ohne Werkzeug miteinander verbinden – von einer einzelnen vertikalen / horizontalen Linie bis hin zu riesigen matrixartigen Arrays.
5 Jahre Garantie
Eine umfassende fünfjährige Garantie sorgt für zuverlässige Leistung und langfristige Sicherheit in anspruchsvollen Umgebungen.
OLED-Display
OLED-Display mit vier berührungsempfindlichen Tasten, Hintergrundbeleuchtung und Autoflip-Funktion für eine einfache Konfiguration.
Temperaturgesteuerter Ventilator
Temperaturgesteuerter Lüfter für optimalen und leisen Betrieb.
Maste & Sklave
Wenn das Gerät als „Master“ eingestellt ist und an erster Stelle der Kette steht, steuert es die folgenden „Slave“-Geräte.
Farbkalibrierung
Die ROXX®-Farbkalibrierung garantiert lebendige und gleichmäßige Farben sowie exzellente Weißtöne, die genau auf der Schwarzkörperkurve liegen.
RDM aktivieren
Das Remote Device Management ermöglicht die bidirektionale Kommunikation über das DMX-Netzwerk, um externe Programmier- und Überwachungsfunktionen zu nutzen.
FCC
Neben der Produktkonformität für den europäischen Markt ist dieses Produkt auch FCC-zertifiziert und erfüllt die Anforderungen der Federal Communications Commission.
16-Bit Technologie
16-Bit-Technologie für hochauflösende Farbmischung und besonders sanftes Dimmverhalten.
Intertek
Neben der Produktkonformität für den europäischen Markt ist dieses Produkt auch ETL-zertifiziert und erfüllt die Sicherheitsnormen und -anforderungen für Nordamerika.
Art-Net / sACN
Das Gerät ist mit den Protokollen Art-Net und sACN kompatibel. DMX-512/ RDM-Daten werden über eine Ethernet-Verbindung übertragen.
Zubehör | CLUSTER S2i
Vorinstallierter elliptischer horizontaler Filter
Vorinstallierter elliptischer Vertikalfilter

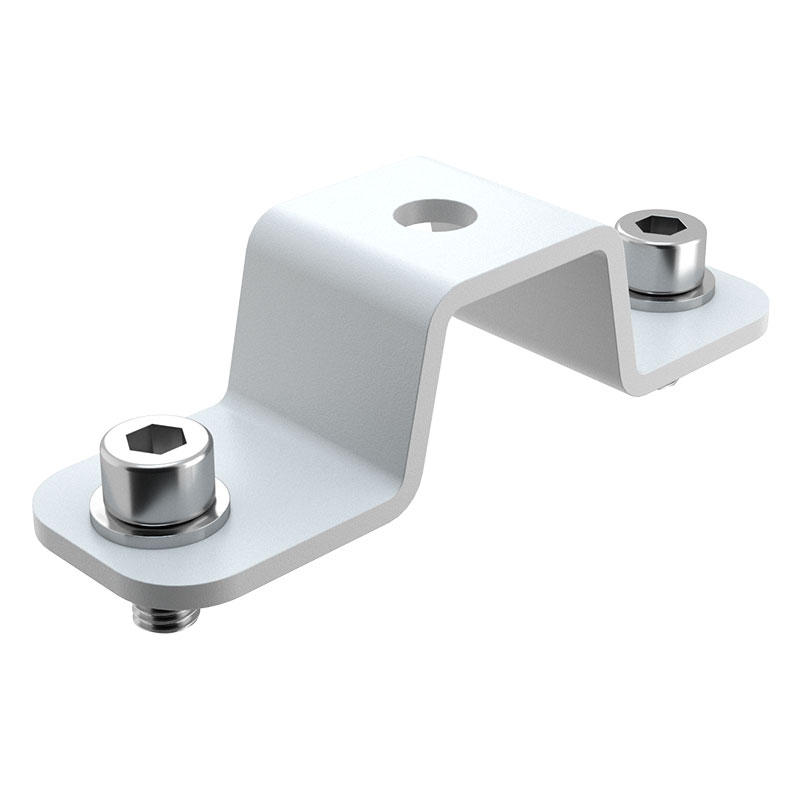

Omega Bracket STi Weiß

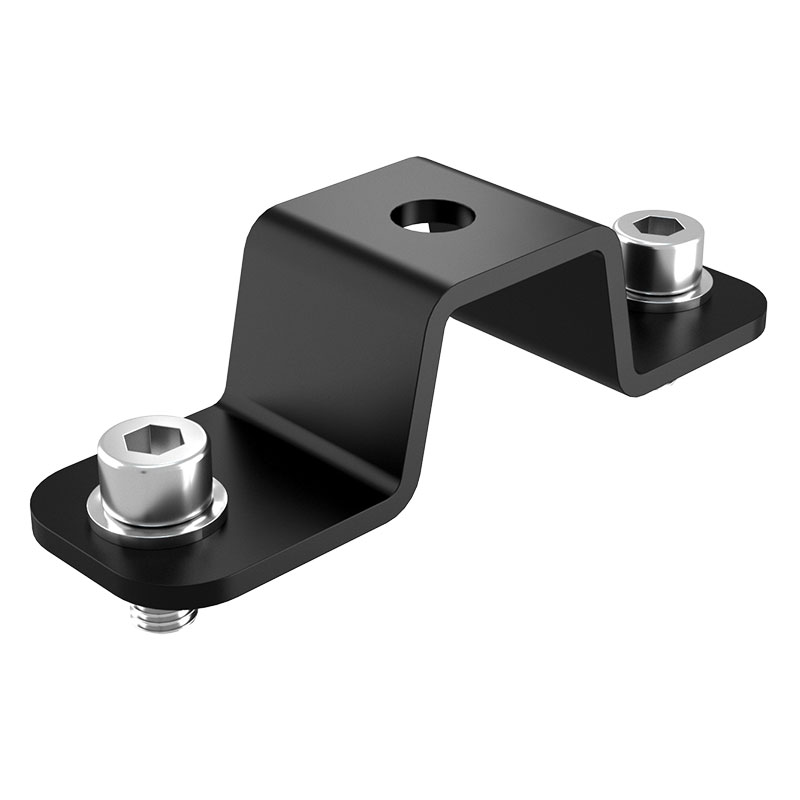

Omega Bracket STi Schwarz
