E.SHOW maxx TW+
Die neue E.SHOW maxx TW+ erweitert die SHOW-Serie um eine 800W-Leuchte mit perfektem Weiß und brillanten Farben. Der neue IP65-zertifizierte Strahler mit seinem speziell entwickelten 6-Farben-LED-Chip hat eine enorme Leistung von bis zu 10.000lx bei einem Abstrahlwinkel von 14° / 5m. Für große Shows, große Ausstellungen und Studioanwendungen, bei denen bisher teure und wartungsintensive Entladungslampen verwendet wurden. Darüber hinaus gibt es ein neuartiges „Einhand-Objektivwechselsystem“ und die Möglichkeit zur stromlosen Voreinstellung von Dimmer, CCT und Farben, was eine enorme Zeitersparnis bei der Einrichtung und dem Aufbau bedeutet. Hinzu kommen eine optimierte Rigging-Halterung, eine integrierte CRMX-Sende- und Empfangsfunktion und natürlich funktioniert der neue Scheinwerfer auch direkt mit der ROXX.APP.
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
800W RGBALC | SINGLE SOURCE LED | PERFEKTES WEISS & BRILLIANTE FARBEN | INTEGRIERTE ZUBEHÖRHALTER | EINHAND-LENSEN-SYSTEM | STROMLOSES VOREINSTELLEN | OPTIMIERTER RIGGING-JOKE | IP65 (IN- /OUTDOOR) | CRI/Ra 97 / TLCI 98 | INTEGRIERTE CRMX-SENDE- & EMPFANGSFUNKTION | ROXX.APP BEREIT
1
Der Scheinwerfer
TW+ Version
TW+ Version
Ob Bühne, Messe, Unternehmen, Theater, Rundfunk oder Film, der E.SHOW maxx TW+ überzeugt in jeder Art von Anwendung mit exzellentem Weiß und einem großen Farbumfang. Die zentrale, gebündelte 6-Farben-LED, die speziell für diese Anwendung entwickelt wurde, erzeugt ein sehr ausgewogenes und leuchtendes Licht ohne Farbschatten.
Perfekt abstimmbares Weiß
Perfekt abstimmbares Weiß
Mit den Farben Rot, Grün, Blau, Bernstein, Limone und Cyan erzeugt die ROXX® 6-Farben-LED-Engine eine enorme Leuchtkraft mit sehr hoher Farbwiedergabe für bis zu 97 CRI/Ra und 98 TLCI. Diese exzellente Reproduktionsqualität ist über das gesamte weiße Spektrum von 2.000-10.000 Kelvin verfügbar und gewährleistet perfekt natürliche Farben. Die Farbtemperatur lässt sich ganz einfach über die +/- Grünfunktion und den Magentashift einstellen.
Farbpalette
Farbpalette
Die zusätzliche Verwendung von Amber, Limone und Cyan erweitert das Farbspektrum um 15% und erhöht damit die Farbvielfalt des ROXX® E.SHOW maxx TW+ erheblich.
ROXX Farbkalibrierung
ROXX Farbkalibrierung
Die ROXX® Farbkalibrierung sorgt für exzellente Weißtöne (CCT 2.000-10.000K), genau auf der Schwarzkörperkurve. Es führt auch eine Farbanpassung über die gesamte Palette durch und sorgt so für einheitliche Farben bei allen ROXX®-Leuchten. Der spezielle ROXX® Algorithmus ermöglicht eine benutzerfreundliche Steuerung der 6-Farben-LEDs über nur drei Kanäle, sowohl im RGB- als auch im HSI-Modus.
2
Einhand-Objektivsystem
1 | Bequemer und schneller Objektivwechsel mit montiertem Flügeltor
2 | Sicherheitsfreies Linsensystem durch integrierte Magnete (zweite Sicherheit)
3 | Einfache Ausrichtung von elliptischen Linsen
4 | Farbig beschichteter Linsengriff
3
Integriert Zubehörhalter
1 | Integrierter Zubehörhalter mit
-
- Stoßstangen vorne
- Druckfedern
2 | Zusätzliche Sicherheit
3 | Magnetische Sekundärsicherung für strahlformendes Zubehör
4 | Solider Stahlschrank
4
Stromlose Voreinstellungen
1 | Firmware / USB
2 | Voreinstellbares CCT und Palette
3 | Sicherheitsauge (Anhänger)
4 | Handgriff
5 | Voreinstellbarer Dimmer
6 | Sicherheitsauge der Halterung
5
Optimiert Rigging Yoke
1 | Integrierter Griff
2 | Kabelführung
3 | Einseitiger Neigungsknopf
4 | Bodenverlängerung (optional)
5 | Integrierte Camlocks
6 | TV-Zapfenlöcher
7 | Neigungsskala
6
Kühlungskonzept
800 W LED-Platine
Grundplatte aus Kupfer mit 12 Heatpipes
Schwarz beschichtete Kühlscheiben 120mm Lüfter
7
Alles unter Kontrolle, App / Wireless
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Drahtloses DMX
ROXX®. integriert die neueste Wireless DMX Technologie des schwedischen Herstellers Lumenradio und nutzt bereits die bald verfügbare DMX Mesh™ Technologie, wodurch die Know-how und die Vorteile von Mesh-Netzwerken für die Beleuchtungsindustrie.
Das in unserem Gerät integrierte CRMX-Transceivermodul ermöglicht sowohl den drahtlosen DMX-Empfang als auch eine separate Sendeoption. Ein Signal kann tkann über Funk empfangen und über Kabel übertragen werden über Kabel oder alternativ sein. über Kabel empfangen und über Funk an andere Geräte übertragen werden. Im Empfangsmodus wird gleichzeitig eine vollständige bidirektionale Kommunikation über RDM unterstützt.
DMX / RDM
Über zwei IP65-zertifizierte 5-polige
XLR-Buchsen lässt sich das Gerät in eine
in eine kabelgebundene DMX-Linie integriert und darüber hinaus
verwendet
über bi
–
direktionale RDM-Kommunikation.
Stand Alone
Über zwei IP65-zertifizierte 5-polige
XLR-Buchsen lässt sich das Gerät in eine
in eine kabelgebundene DMX-Linie integriert und darüber hinaus
verwendet
über bi
–
direktionale RDM-Kommunikation.
Intelligente Steuerung über ROXX.APP
Die integrierte Bluetooth-Schnittstelle ermöglicht die direkte Steuerung der Scheinwerfer über
Apple
Tablet oder Telefon mit ROXX.APP
, ohne dass zusätzliche Hardware erforderlich ist.
8
Ultra flexibel. Das Zubehör
8-fach Torblende
Ein um 360° drehbares 8-.
Lamellen
Tor ist für eine optimale Strahlenkontrolle erhältlich.
Honey Comb
Eine Bienenwabe
Filter
ist verfügbar, um Streulicht und seitliche Reflexionen zu begrenzen.
Kreisförmige und elliptische Linsen
Die kreisrunden und elliptischen Linsen können bequem und schnell durch ein montiertes Flügeltor ausgetauscht werden. Die elliptischen Linsen sind leicht auszurichten. Schnelle Installation mit farbbeschichtetem Linsengriff.
PO Yoke
Inklusive 28mm Junior Pin.

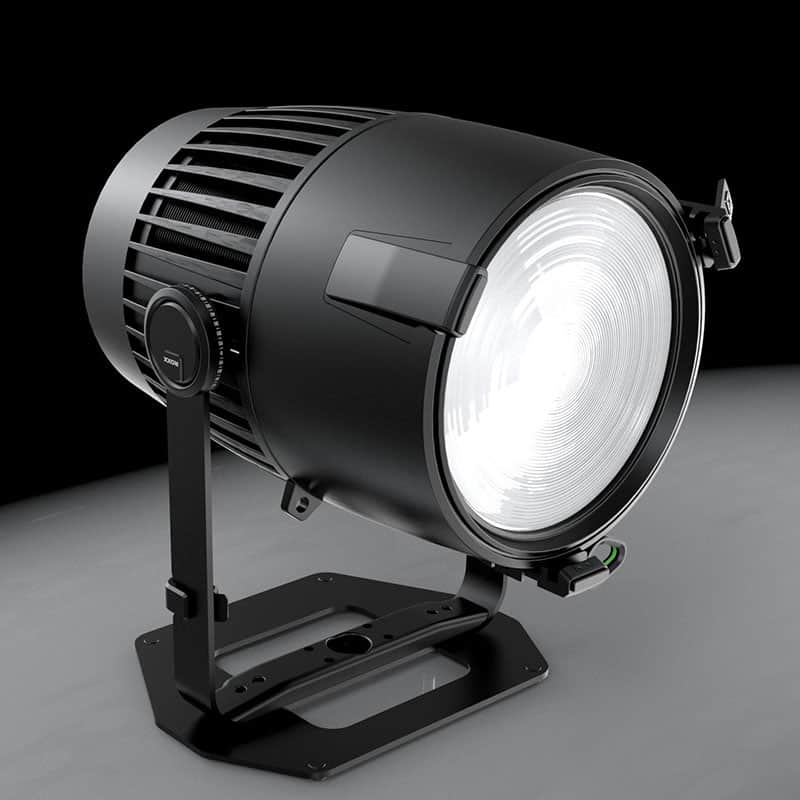

Floor Extension
Mit der Bodenverlängerung kann der E.SHOW maxx TW+ auch als Bodengerät verwendet werden.
Gitterhalter & Halbgitter
Für Live-Übertragungen, Interviews oder Studioproduktionen bieten die Half Grids eine tadellose Beleuchtungssteuerung mit zwei verschiedenen Dichten, ideal für professionelle TV-Standards.
9
Electronics & Software
Hochauflösendes Dimmen
Die a
dvanced
16-Bit-Technologie ermöglicht die höchste Auflösun
n des Dimmverhaltens und der Farb
r mischen. Kontinuierliches Dimmen bis auf Null runter ohne sichtbare Sprünge oder Farbverschiebungengarantiert.
Dimmerkurven und Kunstlicht-Emulation
Vier wählbare Dimmerkurven mit einstellbarem Ansprechverhalten und Rotverschiebungsfunktion für die Wolfram-Emulation sind ebenfalls verfügbar.
Flimmerfrei
Sechs einstellbare PWM-Frequenzen von bis zu 25kHz garantieren ein flimmerfreies Kamerabild auch bei Hochgeschwindigkeitsaufnahmen.
Stand Alone
Ausgefeilte Standalone-Modi, darunter Kinoeffekte, verschiedene Automatikprogramme, anpassbare Szenen, CCT, LEE-angepasste Farbmakros und benutzerdefinierte Farbvorlagen (RGBALC), ermöglichen großartige Beleuchtungseffekte, ohne dass eine externe Lichtsteuerung erforderlich ist.
Timer
Über
die interne Timerfunktion können die Standalone-Modi nach dem Einschalten des Geräts bequem ein- und ausgeblendet werden, ohne dass eine externe Steuerung erforderlich ist.
Gleichzeitig ist die Timerfunktion sowohl über Kabel als auch über Wireless-DMX für den Master- und Slave-Betrieb verfügbar.
TW+ Version
Variable CCT sowie gesättigte bis sanfte Pastellfarben.
IP 65
Die Leuchte ist vollständig gegen Staub und Strahlwasser aus jeder Richtung geschützt.
ROXX® Farbkalibrierung
Die ROXX®-Farbkalibrierung garantiert lebendige und einheitliche Farben sowie exzellente Weißwerte genau auf der Schwarzkörperkurve.
Dimmen bis warm
Schaltbare Dim-To-Warm-Funktion, um traditionelle Halogenleuchten zu simulieren und gleichzeitig zu dimmen.
Dimm-Kurven
Vier hochauflösende Dimmkurven und einstellbares Dimmverhalten zur Anpassung an die jeweilige Anwendung.
Meister & Sklave
Wenn das Gerät als „Master“ eingestellt ist und an erster Stelle der Kette steht, steuert es die folgenden „Slave“-Geräte.
Mehrere Blickwinkel
Mehrere Abstrahlwinkel durch optionale Linsen.
Stand Alone
Umfangreiche Standalone-Modi für brillante Lichteffekte auch ohne externen Controller.
Flimmerfrei
Sechs wählbare PWM-Frequenzen von bis zu 25kHz garantieren einen flimmerfreien Betrieb vor der Kamera, selbst bei Hochgeschwindigkeitsaufnahmen.
Quicklight Funktion
Die Quick-Light-Funktion ermöglicht einen direkten Zugriff auf Dimmer und CCT für eine einfache und schnelle Bedienung beim Einstellen der Beleuchtung.
Drahtloser Master & Slave
Das Gerät verfügt über eine drahtlose Master- und Slave-Funktion, so dass Standalone-Modi einfach durchgereicht werden können.
Green Solution
Die lange Lebensdauer der LED und die hohe Energieeinsparung machen dieses Produkt besonders umweltfreundlich.
Timer
Dank der internen Timerfunktion können die Standalone-Modi der Leuchten nach dem Einschalten des Geräts einfach ein- und ausgeblendet werden, ohne dass eine externe Steuerung erforderlich ist.
OLED-Display
OLED-Display mit vier berührungsempfindlichen Tasten, Hintergrundbeleuchtung und Auto-Flip-Funktion für eine einfache Konfiguration.
ROXX.APP
Die integrierte Bluetooth-Schnittstelle ermöglicht die direkte Steuerung mit mobilen Geräten über die ROXX.APP, ohne dass zusätzliche Hardware benötigt wird.
RDM enable
Remote Device Management ermöglicht die bidirektionale Kommunikation über das DMX-Netzwerk für externe Programmier- und Überwachungsfunktionen.
Temperaturgesteuerter Lüfter
Temperaturgesteuerter Lüfter für optimalen und leisen Betrieb.
FCC
Neben der Produktkonformität für den europäischen Markt ist dieses Produkt auch FCC-zertifiziert und entspricht den Anforderungen der Federal Communications Commission.
W-DMX
Der integrierte drahtlose DMX-Empfänger & -Sender von Lumenradio (CRMX) garantiert eine sichere Funkübertragung von DMX-Daten. Der Empfangsmodus ist voll RDM-fähig.
16-Bit Technologie
16-Bit-Technologie für hochauflösende Farbmischung und ultrasanftes Dimmverhalten.
Intertek
Neben der Produktkonformität für den europäischen Markt ist dieses Produkt auch ETL-zertifiziert und entspricht den Sicherheitsnormen und -anforderungen für Nordamerika.
Technische Daten
Photometrics
| Erwartete Lebensdauer der LED | 50.000 Stunden |
| Lichtquelle | 1×800 W RGBALC |
| Art des optischen Systems | Reflektor + austauschbare Linsenplatten |
| LED-PWM-Frequenz | wählbar 800Hz, 1200Hz, 2000Hz, 3600Hz, 12kHz, 25kHz |
| Abstrahlwinkel (50%) | 14° (mit VN Linse) 24° (mit N Linse) 35° (mit M Linse) 49° (mit W Linse) 22°x16° (mit EN Linse) 54°x18° (mit EW Linse) |
| Maximale Feldwinkel (10%) | 28° (mit VN-Objektiv) 40° (mit N-Objektiv) 63° (mit M-Objektiv) 78° (mit W-Objektiv) 41°x31° (mit EN-Objektiv) 79°x39° (mit EW-Objektiv) |
| Farbtemperaturbereich | 2.000K – 10.000K |
| Lichtausbeute (max) | 36lm/W |
| CRI/RA | 97 |
| TLCI | 99 |
| TM-30-15 | Rf 96 / Rg 103 |
| Lichtstrom | 29.596 lm |
| Beleuchtungsstärke Lux @ 5m (sehr schmale Linse) | 8551 lx |
| Beleuchtungsstärke Lux @ 5m (schmale Linse) | 4696 lx |
| Beleuchtungsstärke Lux @ 5m (mittlere Linse) | 2229 lx |
| Beleuchtungsstärke Lux @ 5m (breite Linse) | 1312 lx |
| Beleuchtungsstärke Lux @ 5m (elliptisch – schmale Linse) | 5512 lx |
| Beleuchtungsstärke Lux @ 5m (elliptisch breite Linse) | 2263 lx |
Abmessungen & Gewicht
| IP-Klasse | IP 65 |
| Material Gehäuse | Aluminium, Nylon |
| Material der Linse | Gehärtetes Glas vorne |
| Netto Abmessungen inkl. Yoke (B x H x T) | 350 x 280 x 450mm |
| Netto Abmessungen inkl. Yoke Zoll (B x H x T) | 13,78 x 11,02 x 17,72 Zoll |
| Physikalischer Kopf gerade nach oben Höhe | 516,5mm (20,33 Zoll) |
| Nettogewicht (einschließlich Yoke) | 13,5 kg (29,76lbs) |
| Kippen | 360° |
| Neigungsverriegelungssystem | Arretiersystem mit Winkelanzeige |
Elektrische Daten
| AC-Leistung, max. | 90 – 285V 50/60Hz |
| AC Leistung, nominal | 100 – 260V 50/60Hz |
| Elektrischer Schutz | Überlastungsschutz mit automatischer Wiederherstellung |
| Maximale Leistungsaufnahme | 900W |
| Standby-Leistung | 10,5W (230V) / 0,992PF (120V) |
| Maximaler Stromdurchgang bei 100 V | 7A |
| Maximaler Stromdurchgang bei 230 V | 11A |
| Leistungsfaktor | 0,968PF (230V) / 0,992PF (120V) |
| Stromversorgungseinheit | Eingebauter elektronischer Schaltmodus mit automatischer Umschaltung |
| Stromverknüpfung | 1 Stück bei 120 V; 3 Stück bei 230 V |
Bedienung & Controller
| DMX-Funktionen | Dimmer, Dimmer Fein, Shutter, Dauer, Farbton, Sättigung, Rot, Rot Fein, Grün, Grün Fein, Blau, Blau Fein, Lime, Lime Fein, CCT, Farbton, Farbmakro, Farbmakro Überblendung, Geräteeinstellungen |
| DMX-Kanäle | 3CH CCT, 3CH RGB, 6CH RGB, 9CH RGB, 11CH RGB, 14CH RGB, 6CH DIRECT, 12CH DIRECT, 13CH DIRECT, 20CH DIRECT, <3CH HSI, 10CH HSI |
| DMX-Modi | 12 |
| Protokoll | CRMX, W-DMX™ G2, W-DMX™ G3, W-DMX™ G4, W-DMX™ G4S USITT DMX512A RDM ANSI E1.20 Bluetooth Low Energy (BLE) |
| Einstellung und Adressierung | OLED-Grafikdisplay / 4 Bedienelemente |
| RDM ANSI E1.20 | |
| Eigenständiger Modus | Auto-Programm, Editor, Farbmakro, Schnellfarbe, abstimmbares Weiß, Benutzerfarbe, Timer |
| Drahtloses DMX | Lumen Funk mit RDM (CRMX) |
| Anzeige | OLED-Grafikdisplay |
| Bedienelemente | 4 berührungsempfindliche, beleuchtete Bedienelemente |
| Stroboskop | 0-20Hz |
| DMX E/A | IP65 XLR 5-polig Stecker/Buchse |
| Strom E/A | TRUE1-kompatible Eingangs- und Link-Thru-Buchsen |
Installation
| Befestigungspunkt | 1 x zwei Verriegelungspunkte mit Vierteldrehung für optionales Omega Bracket, zentrisches Loch 13mm (1/2″), 2x zusätzliche Löcher für TV-Zapfen |
| Orientierung | Jede |
| Rigging Möglichkeiten | Aufhängen oder Decken-/Hängemontage (Blindkappen für die Hängemontage enthalten) |
| Sicherheitsmerkmale | Hintere Halterung für Sicherheitsdraht |
| Mindestabstand zu brennbaren Materialien | 0,3 Meter (11,8 Zoll) |
Thermische Eigenschaften
| Kühlung | Aktiv, Gezwungene Luft, Temperaturgeregelt |
| Luftfeuchtigkeit (max.) | 95% |
| Temperaturbereich, Betrieb | -20°C bis 45°C |
| Temperaturbereich, Start-up | -20°C bis 50°C |
| Temperaturbereich, Lagerung | -20°C bis 80°C |
| Thermischer Schutz | Automatischer Übertemperaturschutz |
Inklusive / Optional
| Enthaltene Artikel | 2x Kühlerdeckel für hängende Montage |
| 2 m Stromkabel | |
| Optionales Zubehör | Multiple Lens Plates (kreisförmig & elliptisch), 8-fach Toblende, Honey Comb, PO Yoke, Omega Bracket mit Vierteldrehverschlüssen, Grid Holder, Half Grids (Single & Double), Touring Cases |
| Farboptionen | Schwarz – RAL 9004 (Standard) |
| Weiß – RAL 9010 (auf Anfrage) | |
| Kundenspezifische Farbe – jede RAL-Farbe (auf Anfrage) |
Konformität
| CE – 2014/30/EU: EMV-Richtlinie |
| EN 55103-2 |
| EN 55015 |
| EN 61547 |
| EN 61000-3-2 |
| EN 61000-3-3 |
| EN 55032 |
| CE – 2014/35/EU: Niederspannungsrichtlinie |
| EN 60598-1 |
| EN 60598-2-17 |
| EN 62471 |
| EN 60529 |
| RoHS2-Richtlinie |
| 2011/65/EU |
| ETL C/US |
| FCC |
| UKCA |
Bestellnummer
| E.SHOW maxx | Code |
| E.SHOW maxx TW+ Schwarz | 11201201 |
| Zubehör | Code |
| E.SHOW maxx Linse VN (Very Narrow) | 11205001 |
| E.SHOW maxx Lens N (Narrow) | 11205101 |
| E.SHOW maxx Linse M (Medium) | 11205201 |
| E.SHOW maxx Linse W (Wide) | 11205301 |
| E.SHOW maxx Linse DE (Elliptical Narrow) | 11205401 |
| E.SHOW maxx Linse EW (Elliptical Wide) | 11205501 |
| E.SHOW maxx Barndoor (schwarz) | 11205601 |
| E.SHOW maxx Honigwabe (schwarz) | 11205701 |
| E.SHOW maxx PO-Yoke | 11205801 |
| E.SHOW maxx Omega Bracket ST | 90900002 |
| E.SHOW maxx Bodenverlängerung | 13907201 |
| E.SHOW maxx Gitterhalterung | 11910001 |
| E.SHOW maxx Half Grid Single | 11910101 |
| E.SHOW maxx Half Grid Double | 11910201 |
Downloads
- Manual
- DMX-Karte
- Fixture Libraries
- Photometrics
- Lichtverteilungskurven
- Technische Zeichnung
- Zertifikate und Erklärung
- Datenblatt
- Ausschreibungsunterlagen
- Firmware Update
Lade die DMX-Tabelle, Farbmakros und CTC-Tabellen hier herunter!
Hier kannst du die Bibliotheken für die Vorrichtungen herunterladen!
Lade die Fotometrien hier herunter! Lade die Lichtverteilungskurven hier herunter!
Lade die technische Zeichnung hier herunter!
Lade die Zertifikate und die Erklärung hier herunter! Lade das Ausschreibungsdokument hier herunter!
Lade die Firmware-Updates hier herunter! Zubehör
Very Narrow Lens
Narrow Lens
Medium Lens
Wide Lens
Narrow elliptical
Wide elliptical
Safetyfree Honey Comb
Safetyfree 8-way Barndoor
Omega Bracket ST
PO Yoke
Floor Extension
Grid Holder & Half Grids
Very Narrow Lens
Narrow elliptical
Safetyfree Honeycomb
Narrow Lens
Wide elliptical
Floor Extension
Wide Lens
