E.SHOW T
3.200K Tungsten LED – Leistungsstarkes Warmweiß
- 200W
- 11.000lm luminous flux
- CRI / TLCI 98
- IP65 Innen/Außen
1

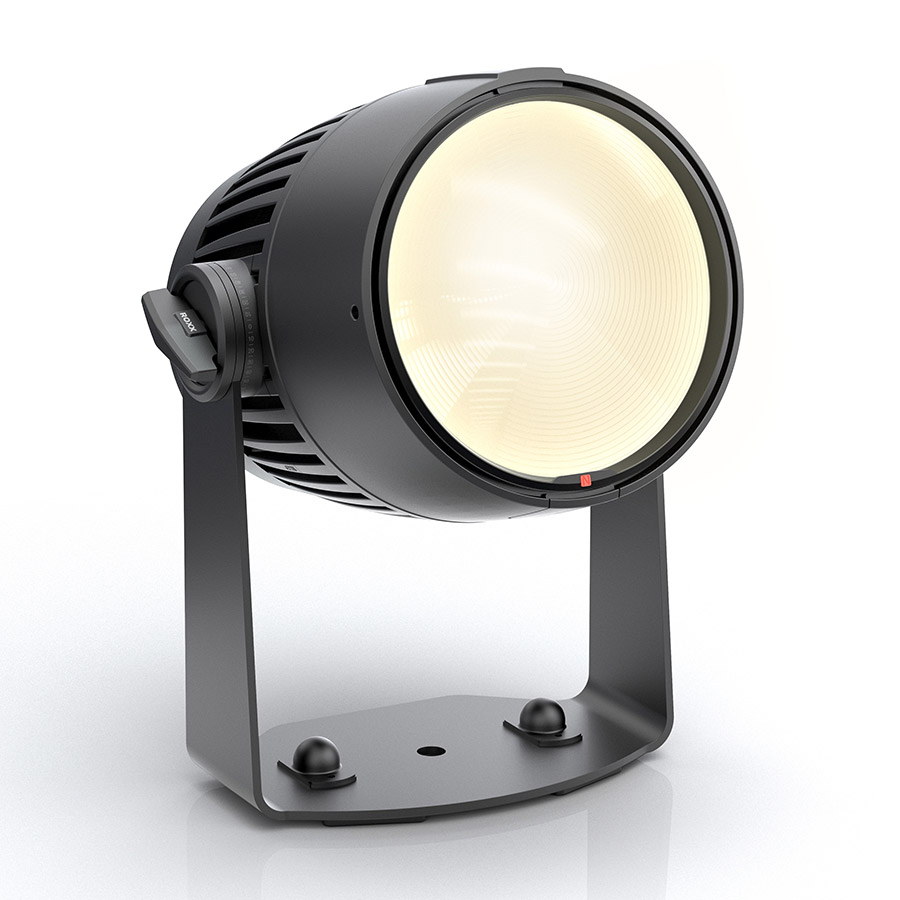

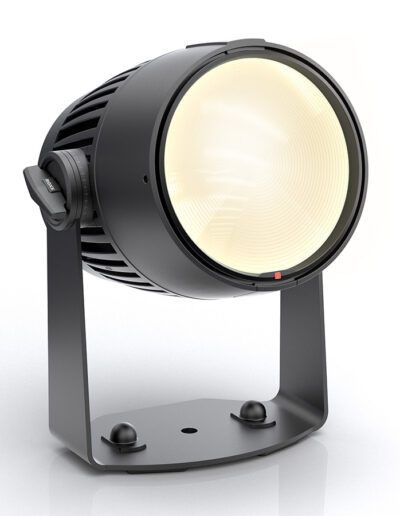

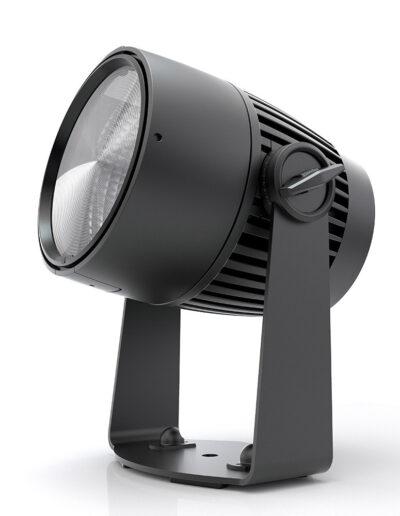

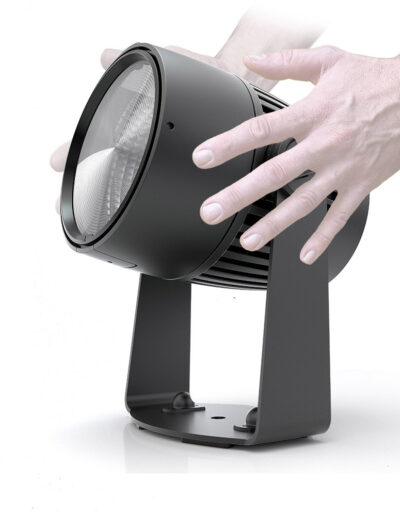

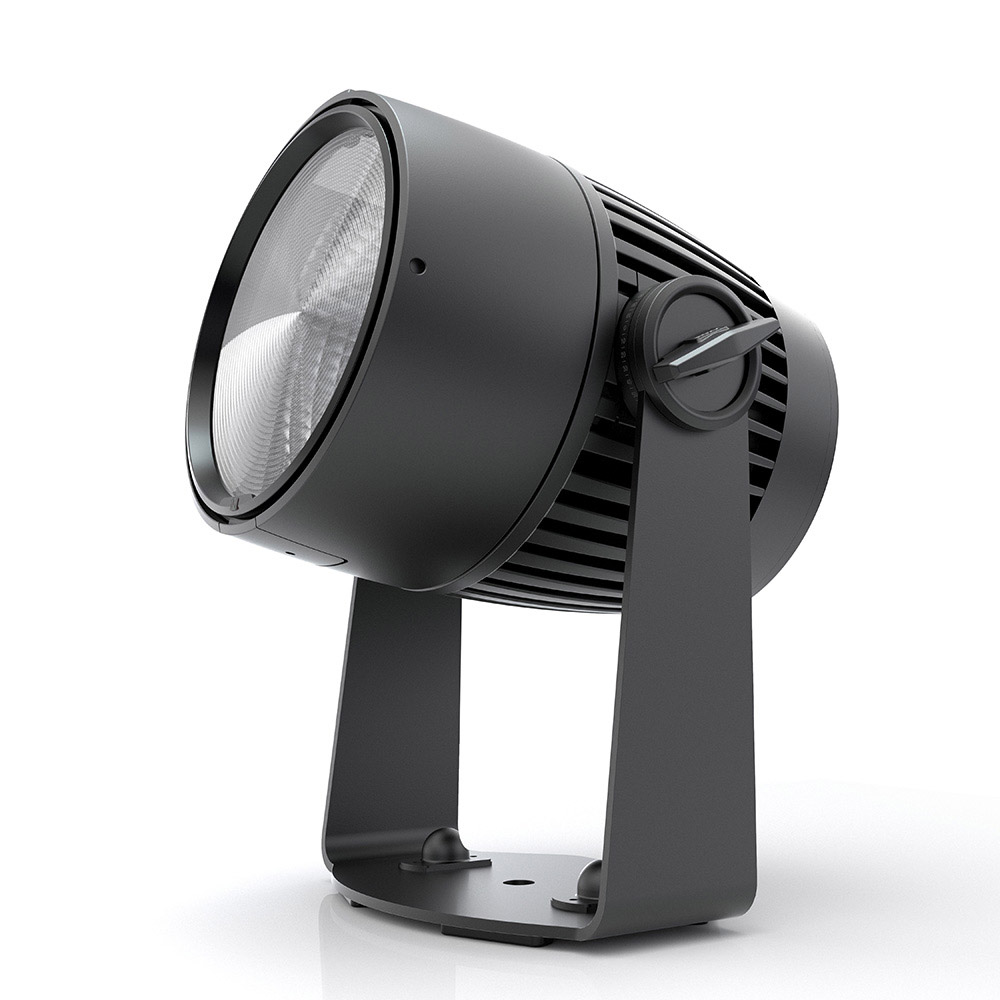

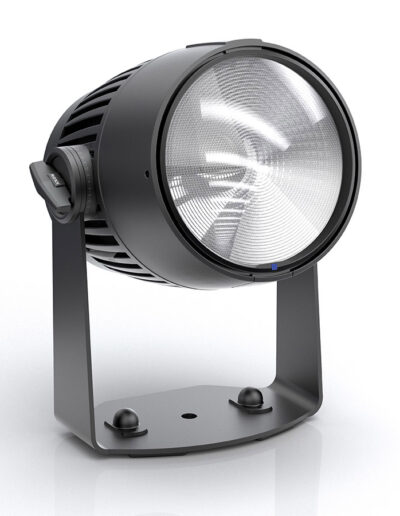

Der Scheinwerfer
2
Schnell und einfach. Der Linsenwechsel

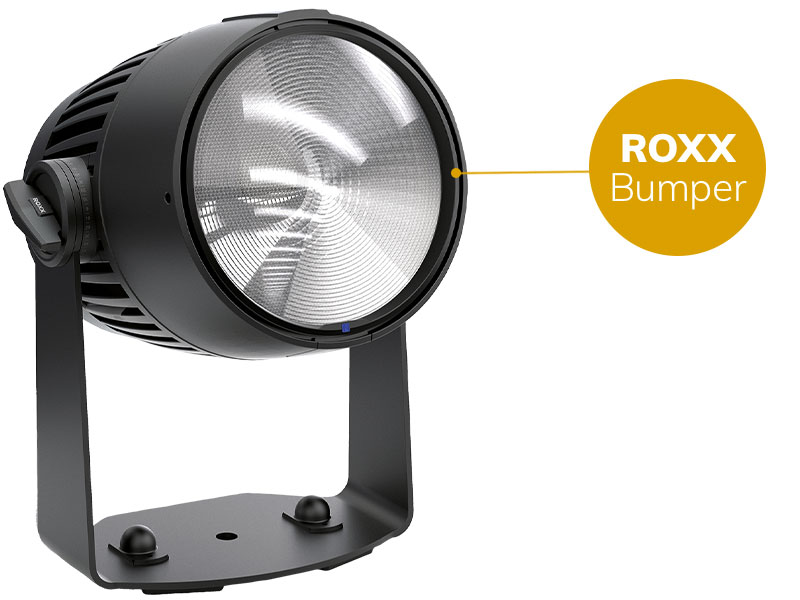

Bumper
Der gummierte Linsenring dient dazu, die Leuchte sicher auf der Vorderseite zu platzieren, ohne Kratzspuren auf dem Gehäuse oder dem Boden zu hinterlassen.
Linsen / R.LOK
Dank der speziell entwickelten und patentierten ROXX® R.LOK Technologie können die Gläser einfach, schnell und ohne Werkzeug gewechselt werden. So lässt sich der Abstrahlwinkel bequem einstellen, ob 24°, 36°, 54° oder elliptisch 21°x27° und 22°x57°. Durch die 360°-Drehung können auch die elliptischen Linsen kontinuierlich ausgerichtet werden.
Farbcode
Ein Farb- und Buchstabencode auf dem Linsenring garantiert eine schnelle Identifizierung des entsprechenden Abstrahlwinkels im eingebauten Zustand. In der Reisetasche macht es die Codierung einfach, das gewünschte Objektiv schnell zu finden.
3
Alles unter Kontrolle, App / Wireless
Intelligente Steuerung über ROXX.APP
Die integrierte Bluetooth-Schnittstelle ermöglicht die direkte Steuerung der Scheinwerfer über Apple Tablet oder Telefon mit der ROXX.APP, ohne dass zusätzliche Hardware erforderlich ist.

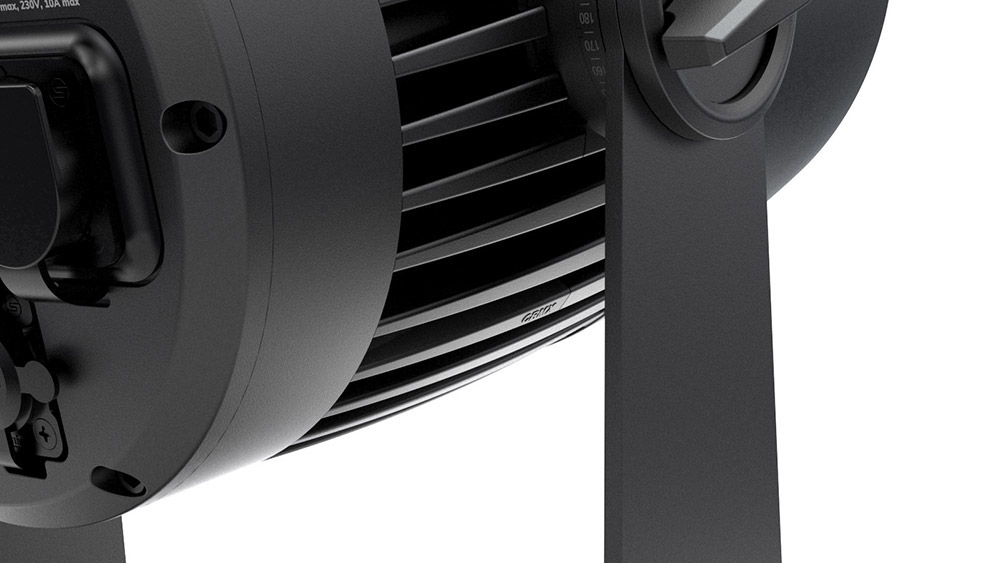

Wireless DMX
ROXX®. integriert die neueste Wireless DMX Technologie des schwedischen Herstellers Lumenradio und nutzt bereits die bald verfügbare DMX Mesh™ Technologie, wodurch die Know-how und die Vorteile von Mesh-Netzwerken für die Beleuchtungsindustrie.
Das in unserem Gerät integrierte CRMX-Transceivermodul ermöglicht sowohl den drahtlosen DMX-Empfang als auch eine separate Sendeoption. Ein Signal kann tkann über Funk empfangen und über Kabel übertragen werden über Kabel oder alternativ sein. über Kabel empfangen und über Funk an andere Geräte übertragen werden. Im Empfangsmodus wird gleichzeitig eine vollständige bidirektionale Kommunikation über RDM unterstützt.
DMX / RDM
Über zwei IP65-zertifizierte 5-polige XLR-Buchsen lässt sich das Gerät in einein eine kabelgebundene DMX-Linie integriert und darüber hinaus verwendet über bi–direktionale RDM-Kommunikation.
4
Ultra flexibel. Das Zubehör

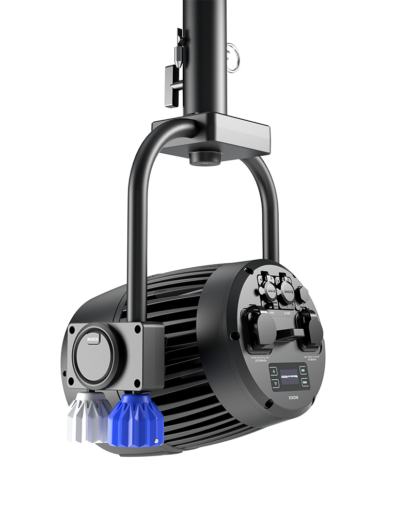

PO YOKE
Mit dem zusätzlich erhältlichen PO Yoke kannst du deine Leuchte mühelos mit der Stange schwenken und neigen und hast so die volle Kontrolle über dein Beleuchtungssetup. Der PO Yoke ist die ultimative Lösung für die Montage auf Stativen oder Klemmen und bietet dir eine unvergleichliche Flexibilität bei deinen Designs. Die PO Yoke wurde mit viel Liebe zum Detail gefertigt und verfügt über einen 28mm Junior Pin/TV-Spigot, der einen universellen Anschlusspunkt für die nahtlose Integration einer Vielzahl von Geräten bietet.
Zubehörhalter
Das elegante Design der E.SHOW macht sie zur perfekten Leuchte, wenn es auf ein stilvolles Aussehen ankommt. Deshalb haben wir großen Wert auf unauffällige technische Details gelegt - der Zubehörhalter wird nur bei Bedarf an der Leuchte angebracht und ansonsten verbirgt er sich im Case.
Torblende
Eine um 360° drehbare 8-.fach Torblende ist für eine optimale Strahlenkontrolle erhältlich.
Honeycomb
Ein Honeycomb Filter ist verfügbar, um Streulicht und seitliche Reflexionen zu begrenzen.
DoPchoice Snapbag®
Für eine absolut gleichmäßige Ausleuchtung von Motiven in Kameraanwendungen, ROXX® E.SHOW ermöglicht einen direkten Anschluss einer faltbaren Softbox von dem etablierten Hersteller DoPchoice, die speziell für den Scheinwerfer entwickelt wurde.

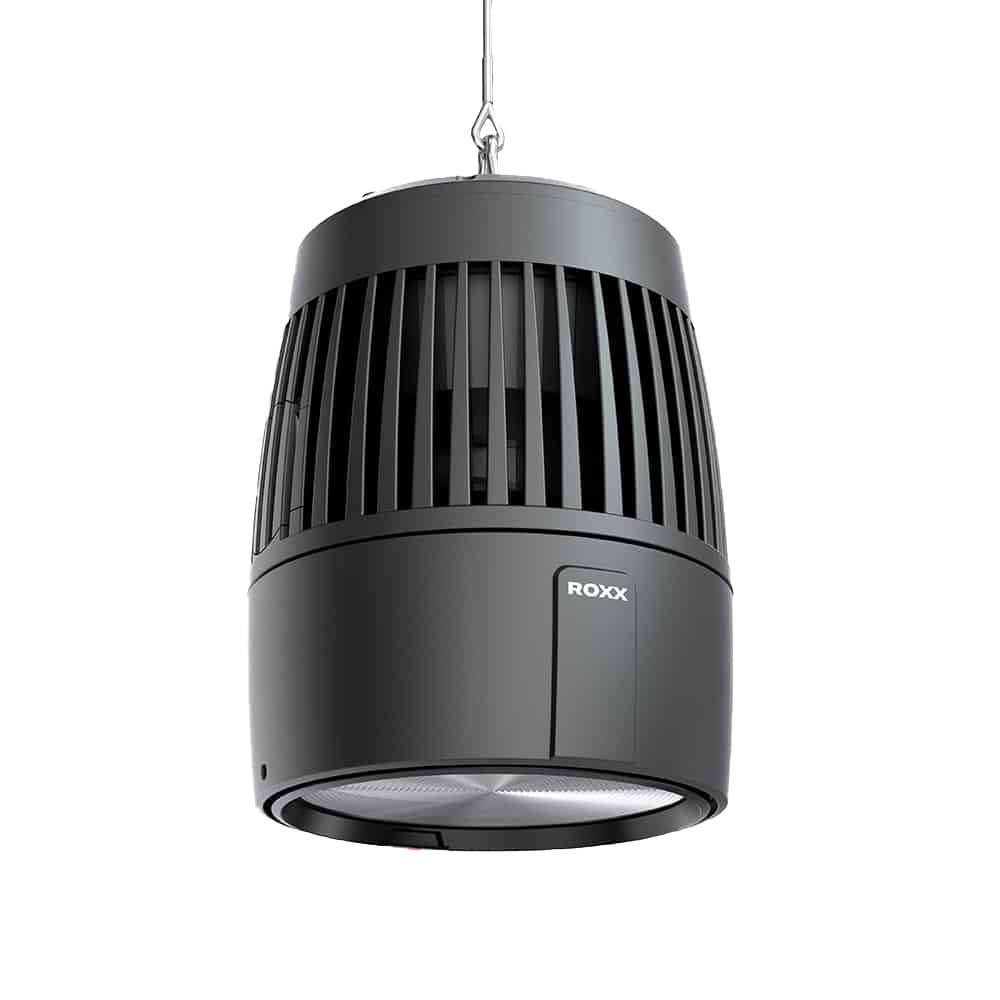

Pendantleuchte
Die E.SHOW trägt auch als Pendelleuchte zu einer einheitlichen Designsprache bei. Dazu wird der Griff entfernt und die Befestigungspunkte werden einfach mit den mitgelieferten Verschlusskappen verschlossen. Stylish, oder?
Full Anti-Glare Shield
Das Full Anti-Glare Shield verhindert die direkte Einsicht von der LED und reduziert so Blendung und Streu ungzu einem Minimum.
5
Elektronik & Software
Hochauflösendes Dimmen
Die erweiterte 16-Bit-Technologie ermöglicht die höchste Auflösung des Dimmverhaltens. Kontinuierliches Dimmen bis auf Null ohne sichtbare Sprünge ist garantiert.
Dimmer-Kurven
Vier wählbare Dimmerkurven mit einstellbarem Ansprechverhalten sind ebenfalls verfügbar.
Flimmerfrei
Sechs einstellbare PWM-Frequenzen von bis zu 25kHz garantieren ein flimmerfreies Kamerabild, selbst bei Hochgeschwindigkeitsaufnahmen.
Zeitschaltuhr
Über den internen Timer Funktion kann der Standalone-Modus nach dem Einschalten des Geräts bequem ein- und ausgeblendet werden, ohne dass eine externe Steuerung erforderlich ist. Gleichzeitig ist die Timerfunktion sowohl über Kabel als auch über Wireless-DMX für den Master- und Slave-Betrieb verfügbar.
6
Immer gut geschützt
Die Schutzart IP65 ist genau das, was benötigt wird, um das Produkt vor dem Eindringen von Staub und Regen zu schützen. Unsere Produkte werden ausgiebig getestet zu erfüllen diese Standards und machen unsere Geräte multifunktional, sicher und langlebig in jeder Situation.
7
Benutzerfreundlich bis ins kleinste Detail
Das OLED-Display sorgt für eine schnelle Konfiguration der Scheinwerfer. Die hintergrundbeleuchteten und berührungsempfindlichen Tasten ermöglichen eine sichere Navigation auch in dunklen Umgebungen. Eine bequeme Überkopf-Installation des Scheinwerfers kann durch die automatische Auto-Flip-Funktion realisiert werden.
Quicklight Funktion
Die Quick-Light-Funktion ermöglicht einen direkten Zugriff auf Dimmer und CCT für eine einfache und schnelle Bedienung bei der Einstellung der Beleuchtung.
Meister & Sklave
Sobald das Gerät auf „Master“ eingestellt ist und an erster Stelle der Kette steht, steuert es die folgenden „Slave“-Geräte.

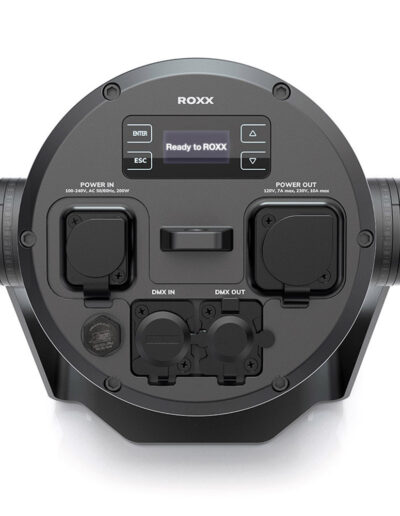

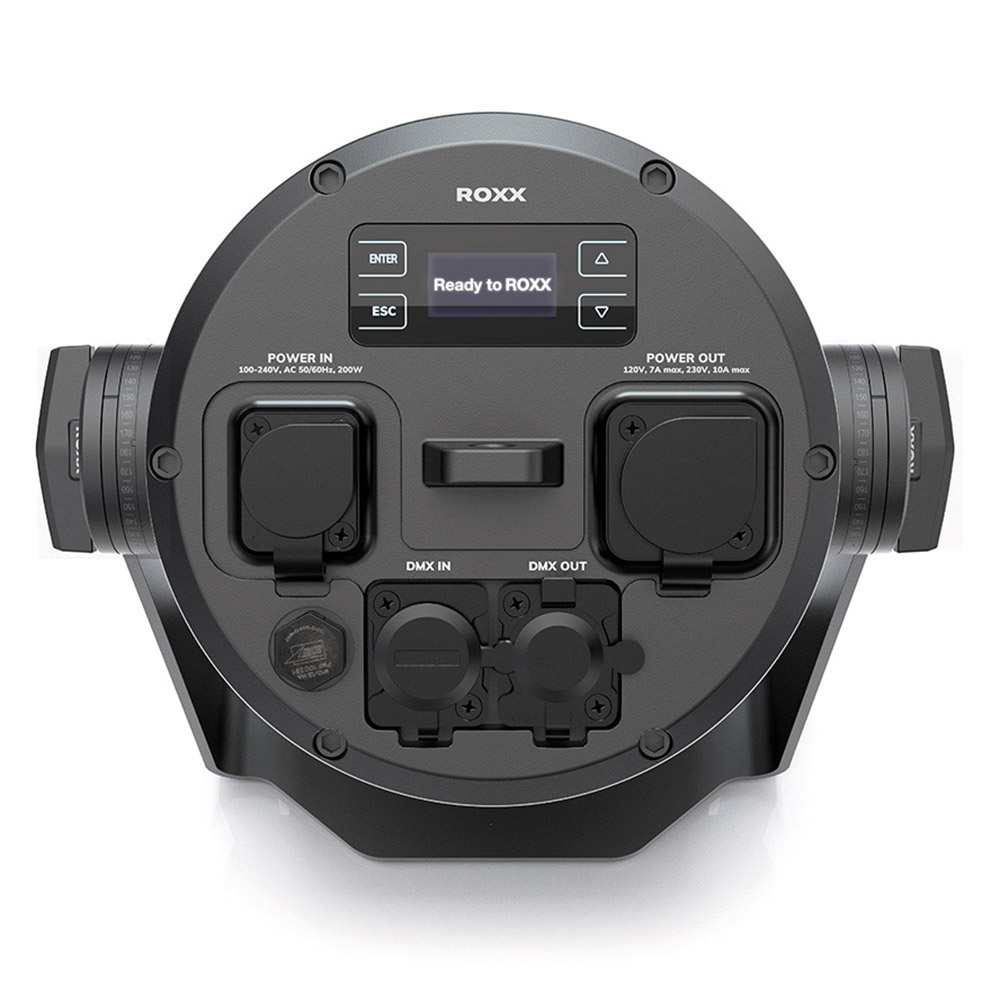

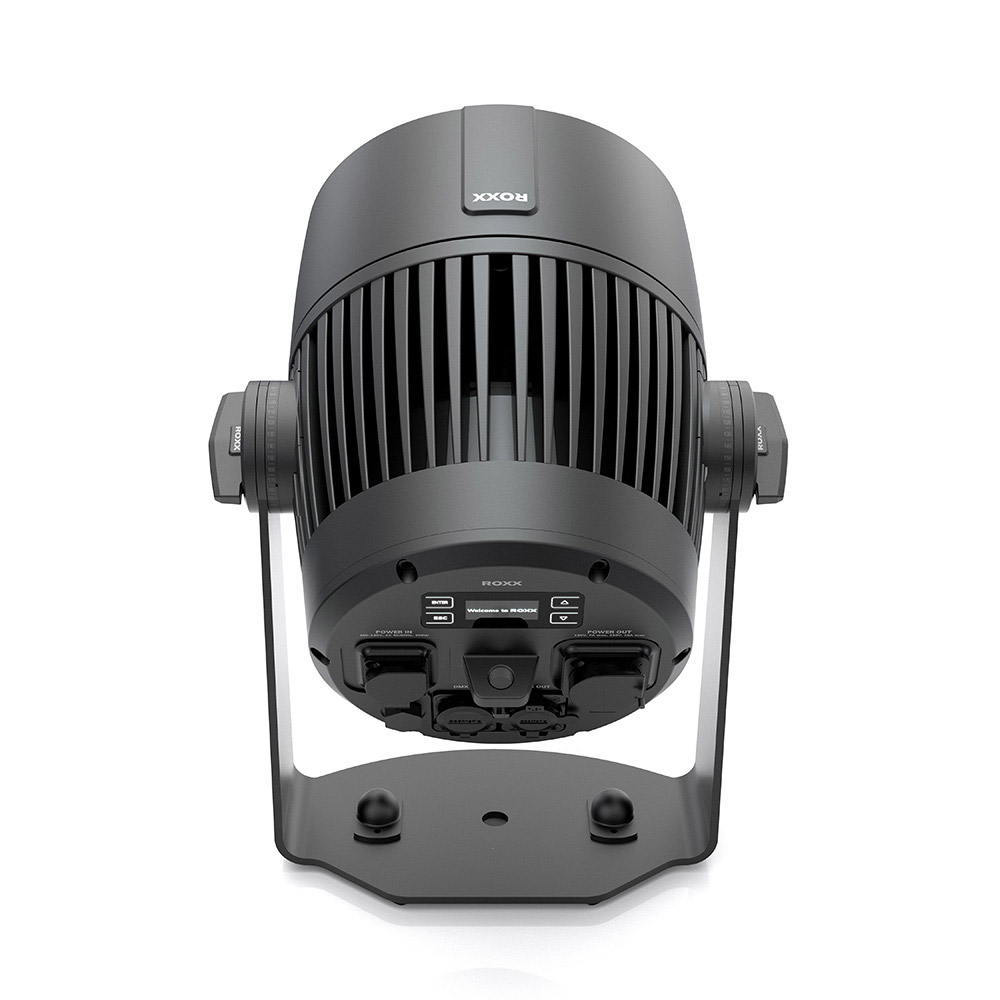

OLED-Display
OLED-Display mit vier berührungsempfindlichen Tasten, Hintergrundbeleuchtung und Auto-Flip-Funktion für eine einfache Konfiguration.
ROXX®. Produkte werden in Deutschland entwickelt und designed. Immer in enger Absprache mit unseren Kunden und Experten, welche letztendlich mit den Produkten arbeiten werden. Das gewährleistet innovative, benutzerfreundliche und leistungsorientierte Lösungen, die einen Mehrwert für unsere Kunden bieten.
Temperaturgesteuerter Lüfter
Temperaturgesteuerter Lüfter für optimalen und leisen Betrieb.
Neigungsskala
Eine Skala auf der Neigungsachse ermöglicht es, den Aufbau bereits nach Plänen vorzubereiten.
Tungsten Version
Weißes Licht mit einer festen Farbtemperatur von 3.200 Kelvin.
IP 65
Die Leuchte ist vollständig gegen Staub und Strahlwasser aus jeder Richtung geschützt.
Green Solution
Die lange Lebensdauer der LED und die hohe Energieeinsparung machen dieses Produkt besonders umweltfreundlich.
Dimm-Kurven
Vier hochauflösende Dimmkurven und einstellbares Dimmverhalten zur Anpassung an die jeweilige Anwendung.
Meister & Sklave
Sobald das Gerät auf „Master“ eingestellt ist und an erster Stelle der Kette steht, steuert es die folgenden „Slave“-Geräte.
Mehrere Blickwinkel
Mehrere Abstrahlwinkel durch optionale Linsen
Flimmerfrei
Sechs wählbare PWM-Frequenzen von bis zu 25 kHz garantieren einen flimmerfreien Betrieb vor der Kamera, selbst bei Hochgeschwindigkeitsaufnahmen.
Quicklight Funktion
Die Quick-Light-Funktion ermöglicht einen direkten Zugriff auf Dimmer und CCT für eine einfache und schnelle Bedienung bei der Einstellung der Beleuchtung.
Drahtloser Master & Slave
Das Gerät verfügt über eine drahtlose Master- und Slave-Funktion, so dass Standalone-Modi einfach weitergegeben werden können.
Zeitschaltuhr
Dank der internen Timerfunktion können die Standalone-Modi der Leuchten nach dem Einschalten des Geräts einfach ein- und ausgeblendet werden, ohne dass eine externe Steuerung erforderlich ist.
OLED-Display
OLED-Display mit vier berührungsempfindlichen Tasten, Hintergrundbeleuchtung und Auto-Flip-Funktion für eine einfache Konfiguration.
ROXX.APP
Die integrierte Bluetooth-Schnittstelle ermöglicht die direkte Steuerung mit mobilen Geräten über die ROXX.APP, ohne dass zusätzliche Hardware benötigt wird.
RDM enable
Remote Device Management ermöglicht die bidirektionale Kommunikation über das DMX-Netzwerk für externe Programmier- und Überwachungsfunktionen.
Temperaturgesteuerter Lüfter
Temperaturgesteuerter Lüfter für optimalen und leisen Betrieb.
FCC
Neben der Produktkonformität für den europäischen Markt ist dieses Produkt auch FCC-zertifiziert und entspricht den Anforderungen der Federal Communications Commission.
W-DMX
Der integrierte drahtlose DMX-Empfänger & -Sender von Lumenradio (CRMX) garantiert eine sichere Funkübertragung von DMX-Daten. Der Empfangsmodus ist voll RDM-fähig.
16-Bit Technologie
16-Bit-Technologie für hochauflösende Farbmischung und ultrasanftes Dimmverhalten.
Intertek
Neben der Produktkonformität für den europäischen Markt ist dieses Produkt auch ETL-zertifiziert und entspricht den Sicherheitsnormen und -anforderungen für Nordamerika.
Technische Daten
Photometrischen Daten
| Erwartete Lebensdauer der LED | 50.000 Stunden |
| Lichtquelle | 1x200W Glühlampe |
| Typ des optischen Systems | Reflektor + austauschbare Linsenplatten |
| LED-PWM-Frequenz | wählbar 800Hz, 1200Hz, 2000Hz, 3600Hz, 12kHz, 25kHz |
| Strahlwinkel (50%) | |
| 24° (mit narrow Linse) | |
| 36° (mit medium Linse) | |
| 54° (mit wide Linse) | |
| 21°x27° (mit elliptisch narrow Linse) | |
| 22°x57° (mit elliptisch wide Linse) | |
| Maximale Feldwinkel (10%) | |
| 38° (mit narrow Linse) | |
| 69° (mit medium Linse) | |
| 85° (mit wide Linse) | |
| 41°x51° (mit elliptisch narrow Linse) | |
| 48°x82° (mit elliptisch wide Linse) | |
| Farbtemperaturbereich | fest 3.200K |
| CRI / Ra | 98 |
| TLCI | 98 |
| TM-30-15 | Rf 95 / Rg 102 |
| Lichtausbeute | 49,87 lm/W |
| Lichtstrom | 10.743 lm |
| Beleuchtungsstärke Lux @ 5m (schmale Linse) | 1.664 lx |
| Beleuchtungsstärke Lux @ 5m (mittleres Objektiv) | 615 lx |
| Beleuchtungsstärke Lux @ 5m (breites Objektiv) | 355 lx |
| Beleuchtungsstärke Lux @ 5m (elliptisch-schmales Objektiv) | 1.120 lx |
| Beleuchtungsstärke Lux @ 5m (elliptisches Weitwinkelobjektiv) | 550 lx |
Abmessungen & Gewicht
| IP-Klasse | IP65 |
| Material Gehäuse | Aluminium-Druckguß |
| Material der Linse | Vorderseite aus gehärtetem Glas |
| Nettoabmessungen (B x H x T) | 261 x 311 x 258 mm |
| Netto Abmessungen Zoll | 10,3 x 12,2 x 10,1 Zoll |
| Physikalische Kopfstütze Höhe | 339 mm |
| Nettogewicht | 5,7 kg (12,6 lbs) |
| Kippen | 360° |
| Neigungsverriegelungssystem | Verriegelungssystem mit Winkelanzeige |
Elektrische Daten
| AC-Leistung, max. | 90 – 285V 50/60Hz |
| AC Leistung, nominal | 100 – 260V 50/60Hz |
| Elektrischer Schutz | Überlastungsschutz mit automatischer Wiederherstellung |
| Max. Einschaltstrom | 50A |
| Maximale Leistungsaufnahme | 220W |
| Typische Leistungsaufnahme | 160W |
| Standby-Leistung | 6,7W |
| Maximale Leistung bei 100 V | 8A |
| Maximaler Stromdurchgang bei 230 V | 8A |
| Leistungsfaktor | 0,92 PF (230 V) / 0,99 PF (100V) |
| Stromversorgungseinheit | Eingebauter elektronischer Schaltmodus mit automatischer Umschaltung |
| Stromverknüpfung | 4 Geräte bei 120 V; 8 Geräte bei 230 V |
Operator & Controller
| DMX-Kanäle | 1 KANAL, 2 KANÄLE, 3 KANÄLE, 4 KANÄLE |
| DMX-Modi | 4 |
| Protokoll | CRMX, W-DMX™ G2, W-DMX™ G3, W-DMX™ G4, W-DMX™ G4S |
| USITT DMX512A | |
| RDM ANSI E1.20 | |
| Bluetooth (Niedrigenergie) | |
| Einstellung und Adressierung | Grafisches OLED-Display / 4 Bedienelemente |
| RDM ANSI E1.20 | |
| Standalone-Modus | Schnelle Farbe, Timer |
| Drahtloses DMX | Lumenradio mit RDM (CRMX) |
| Anzeige | Grafisches OLED-Display |
| Bedienelemente | 4 berührungsempfindliche, hintergrundbeleuchtete Bedienelemente |
| Stroboskop | 0-20Hz |
| DMX E/A | IP65 XLR 5-polig Stecker/Buchse |
| Strom E/A | TRUE1-kompatible Eingangs- und Link-Thru-Buchsen |
Installation
| Befestigungspunkt | 1 x zwei Vierteldrehungs-Verriegelungspunkte für optionale Omega Bracket, zentrische M12-Bohrung |
| Orientierung | Jede |
| Rigging Möglichkeiten | Aufhängen oder Decken-/Hängemontage (Blindkappen für die Hängemontage enthalten) |
| Sicherheitsmerkmale | Hintere Halterung für Sicherheitsdraht |
| Mindestabstand zu brennbaren Materialien | 0,3 Meter (11,8 Zoll) |
Thermische Eigenschaften
| Kühlung | Aktiv, Gezwungene Luft, Temperaturgeregelt |
| Luftfeuchtigkeit (max.) | 95% |
| Temperaturbereich, Betrieb | -20°C bis 45°C |
| Temperaturbereich, Start-up | -20°C bis 50°C |
| Temperaturbereich, Lagerung | -20°C bis 80°C |
| Thermischer Schutz | Automatischer Übertemperaturschutz |
Inklusive / Optional
| Enthaltene Artikel | 2x Kühlerdeckel für hängende Montage |
| 2 m Stromkabel | |
| Optionales Zubehör | Mehrere Objektivplatten (kreisförmig und elliptisch), Snapbag™, Snapgrid™ 30°, 40°, 50°, Zubehöradapter, 8-fach Toblende, Honigkamm, Vollblendschutz, Gel-Rahmen, Omega Bracket mit Vierteldrehverschlüssen, Touring Cases, PO YOKE |
| Farboptionen | Schwarz – RAL 9004 (Standard) |
| Weiß – RAL 9010 | |
| Custom Farbe – jede RAL-Farbe |
Compliance
| CE – 2014/30/EU: EMV-Richtlinie |
| EN 55103-2 |
| EN 55015 |
| EN 61547 |
| EN 61000-3-2 |
| EN 61000-3-3 |
| EN 55032 |
| CE – 2014/35/EU: Niederspannungsrichtlinie |
| EN 60598-1 |
| EN 60598-2-17 |
| EN 62471 |
| EN 60529 |
| RoHS2-Richtlinie |
| 2011/65/EU |
| ETL C/US |
| FCC |
| UKCA |
Bestellnummer
| E.SHOW | Code |
| E.SHOW T Schwarz | 11202201 |
| E.SHOW T White | 11202202 |
| E.SHOW T Benutzerdefiniert | 11202203 |
| E.SHOW FC Schwarz | 11202101 |
| E.SHOW FC Weiß | 11202102 |
| E.SHOW FC Benutzerdefiniert | 11202103 |
| E.SHOW TW+ Schwarz | 11202001 |
| E.SHOW TW+ Weiß | 11202002 |
| E.SHOW TW+ Benutzerdefiniert | 11202003 |
| E.SHOW D Schwarz | 11202301 |
| E.SHOW D White | 11202302 |
| E.SHOW D Benutzerdefiniert | 11202303 |
| E.SHOW | Code |
| E.SHOW TW+ PO YOKE | 11202023 |
| E.SHOW FC PO YOKE | 11202123 |
| E.SHOW T PO YOKE | 11202223 |
| E.SHOW D PO YOKE | 11202323 |
| Zubehör | Code |
| E.SHOW Linse Schmal (schwarz) | 11207001 |
| E.SHOW Linse Medium (schwarz) | 11207101 |
| E.SHOW Objektiv Wide (schwarz) | 11207201 |
| E.SHOW Linse Elliptisch Schmal (schwarz) | 11207301 |
| E.SHOW Linse Elliptical Wide (schwarz) | 11208201 |
| E.SHOW Zubehörhalter (schwarz) | 11907401 |
| E.SHOW PO YOKE (schwarz) | 11906801 |
| E.SHOW Barndoor (schwarz) | 11907501 |
| E.SHOW Honigwabe (schwarz) | 11907601 |
| SHOW Gel-Rahmen (schwarz) | 11907701 |
| E.SHOW Omega Bracket ST (schwarz) | 90900002 |
| SHOW Full Anti-Glare Shield (schwarz) | 11308401 |
| SHOW Full Anti-Glare Shield (benutzerdefiniert) | 11308403 |
| SHOW Snapgrid 40° DoPchoice (schwarz) | 11208501 |
| SHOW Snapbag von DoPchoice (schwarz) | 11908301 |
| E.SHOW Case 4 (schwarz) | 11907801 |
| E.SHOW Case 6 (schwarz) | 11907901 |
| E.SHOW Case 8 (schwarz) | 11908001 |
