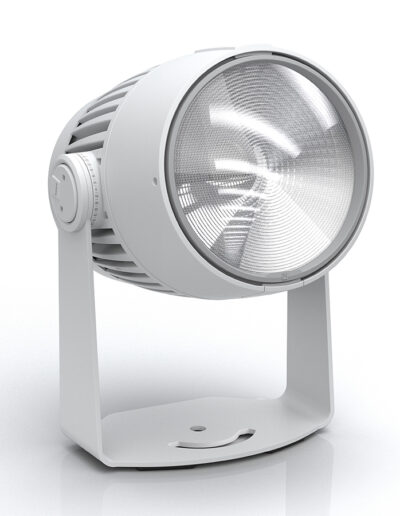

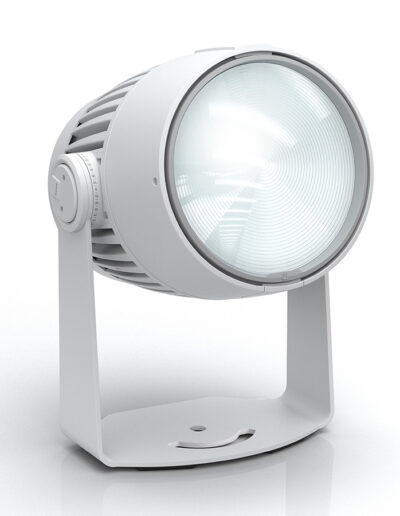

A.SHOW D

5.600K Daylight LED – Leistungsstarkes Tageslicht

200W
13.500lm Lichtstrom
CRI / TLCI 98
IP66 Innen/Außen

1

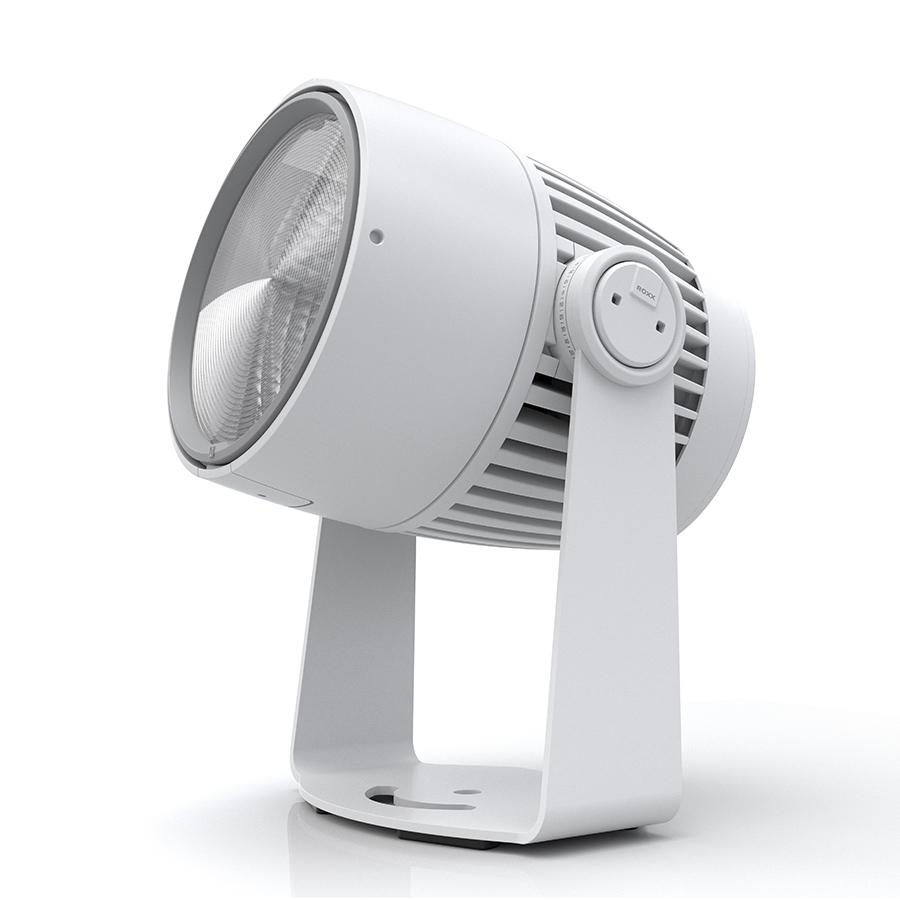

Der Scheinwerfer

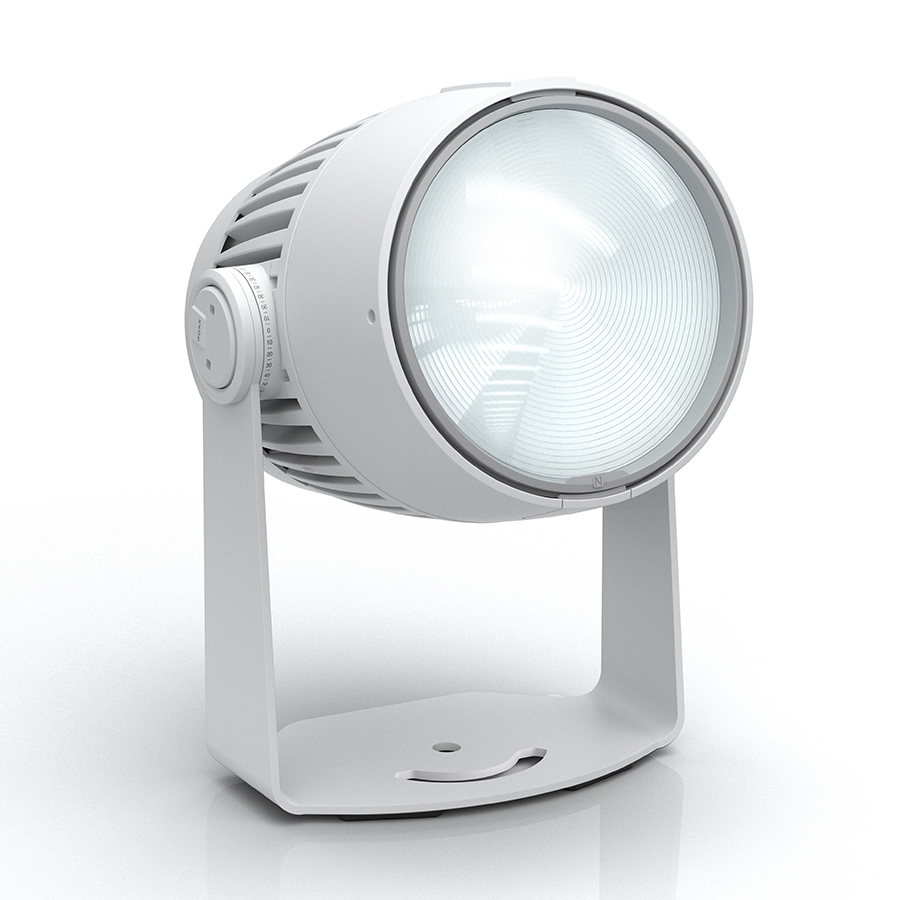

Daylight Version

Whether architecture, theme parks or cruise ships, the A.SHOW D convinces in every area of application with an extra brightness and white light quality. The spotlight captivates with its homogenous light. Its central 200W daylight LED with 5.600 Kelvin color temperature and a service life of 50.000 hours generates an enormous 13.500lm of luminous flux.

Version

Perfect White

Version

Perfect White

Colors and skin tones are reproduced naturally and unaltered due to the extremely high color rendering of 98 CRI/Ra and 98 TLCI, making the A.SHOW D the perfect tool.

Perfect White

Daylight Version

Perfect White

Colors and skin tones are reproduced naturally and unaltered due to the extremely high color rendering of 98 CRI/Ra and 98 TLCI, making the A.SHOW D the perfect tool.

2

Schnell und einfach. Der Linsenwechsel

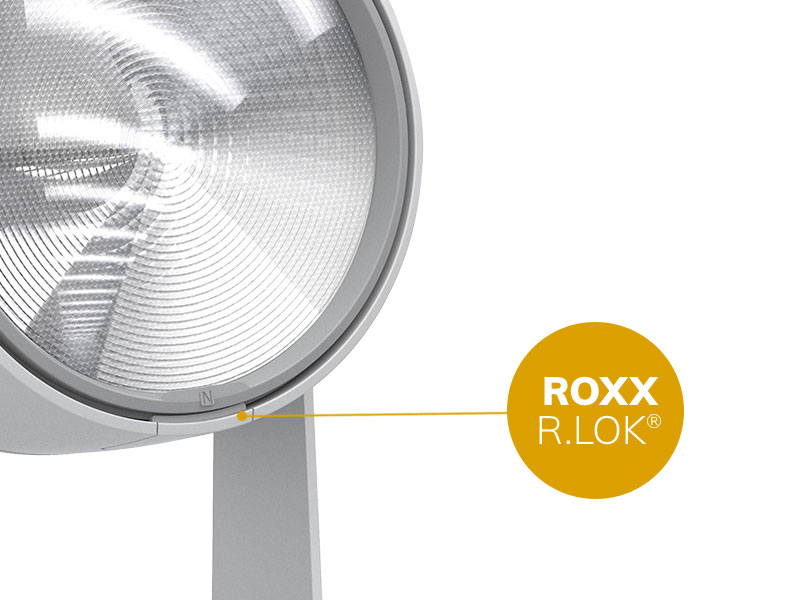

LENSES / R.LOK

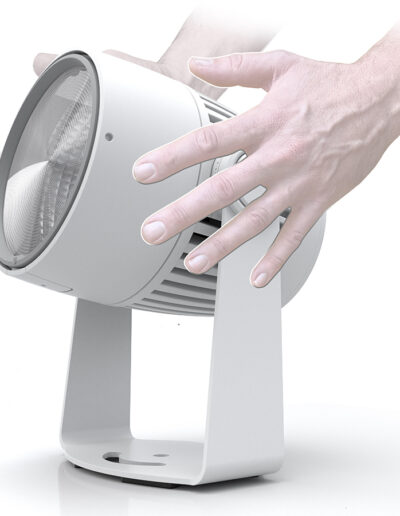

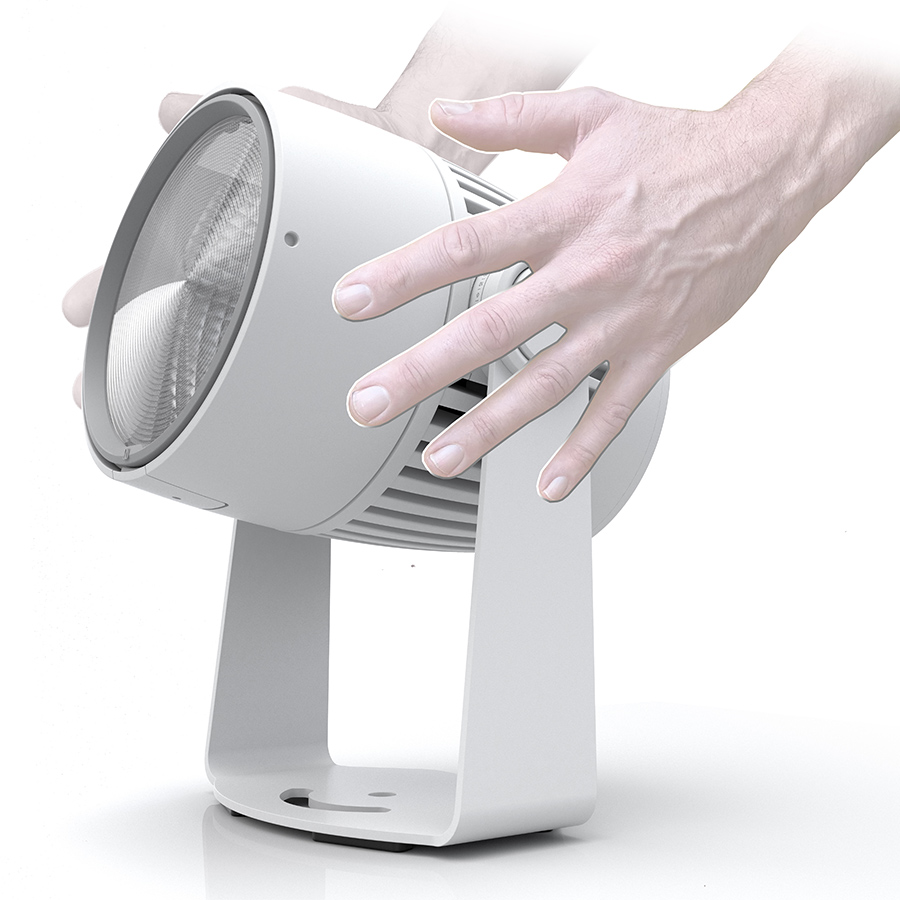

Thanks to the specially developed and patented ROXX^® R.LOK technology, the lenses can be changed easily and quickly. This allows the beam angle to be conveniently adjusted, whether from 24°, 36°, 54° or elliptical 21°x27° and 22°x57°. The 360° slot rotation also allows the elliptical lenses to be aligned continuously.

An integrated anti-theft device protects against unauthorised removal of the lens.

R.KEY

Lens Code

Lenses

Lenses

Lens Code

R.KEY

Lens Code

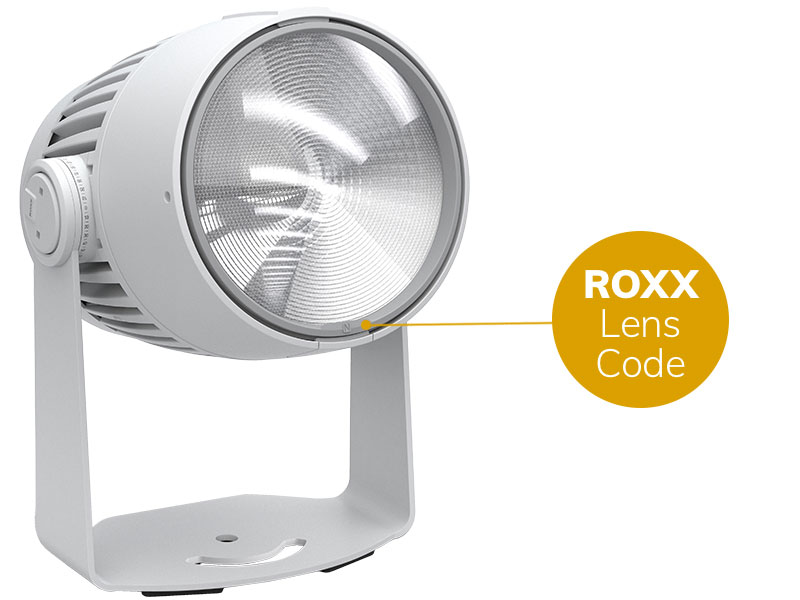

A letter code on the lens ring guarantees quick identification of the beam angle when installed.

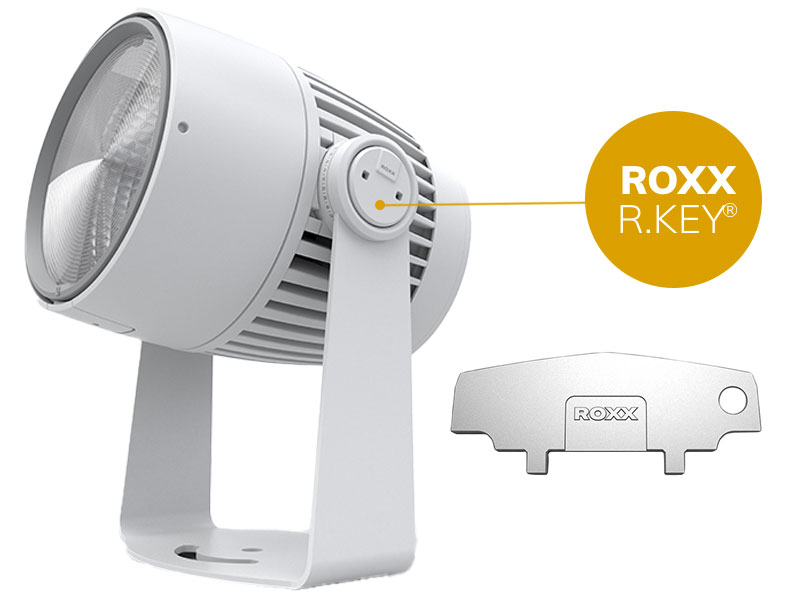

R.KEY

The adjustment of the inclination and the removal of the headlamp is secured against misuse by the ROXX^® R.KEY (special tool).

Lenses

Lens Code

R.KEY

Lenses/ R.LOK

Thanks to the specially developed and patented ROXX® R.LOK technology, the lenses can be changed easily and quickly. This allows the beam angle to be conveniently adjusted, whether from 24°, 36°, 54° or elliptical 21°x27° and 22°x57°. The 360° slot rotation also allows the elliptical lenses to be aligned continuously.

An integrated anti-theft device protects against unauthorized removal of the lens.

Lens Code

A letter code on the lens ring guarantees quick identification of the beam angle when installed.

R.KEY

The adjustment of the inclination and the removal of the headlamp is secured against misuse by the ROXX® R.KEY (special tool).

3

Installation

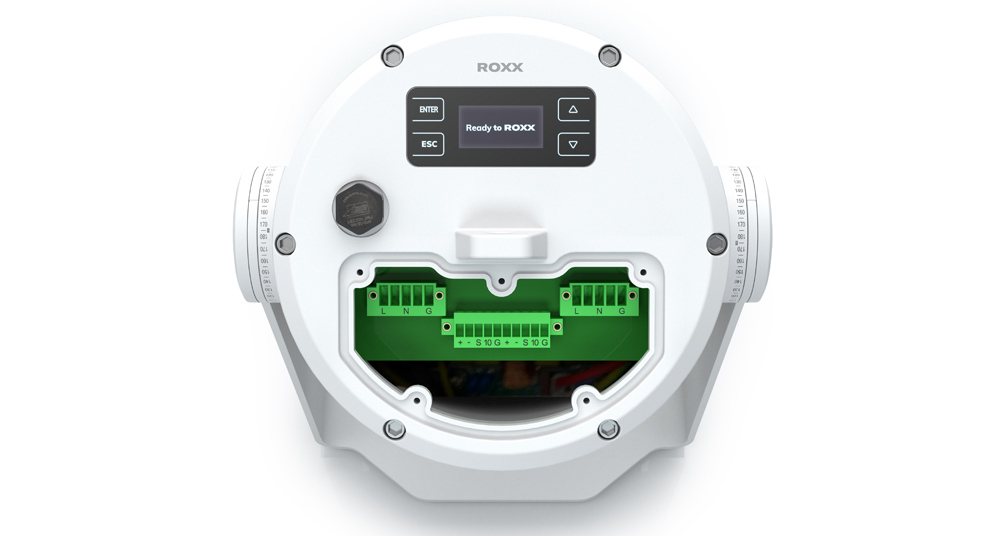

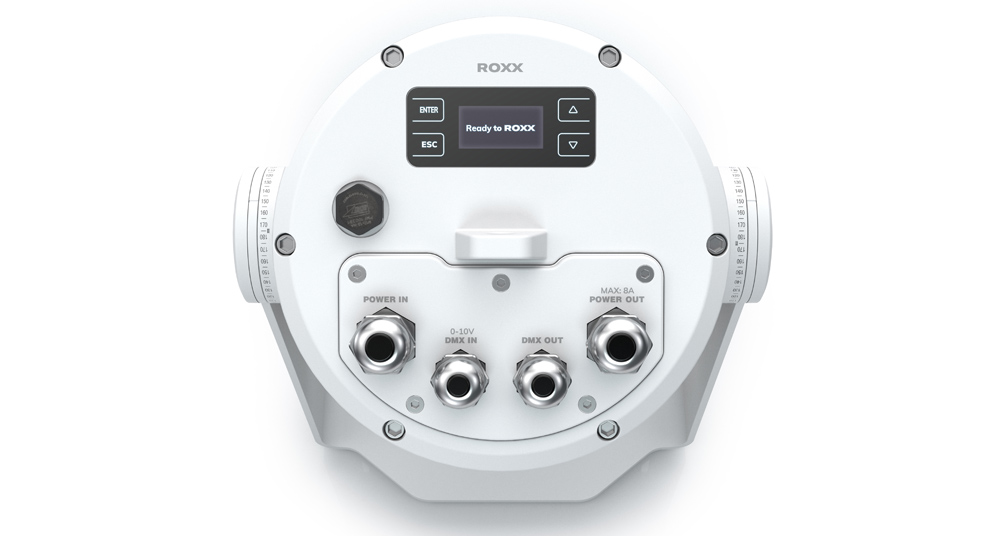

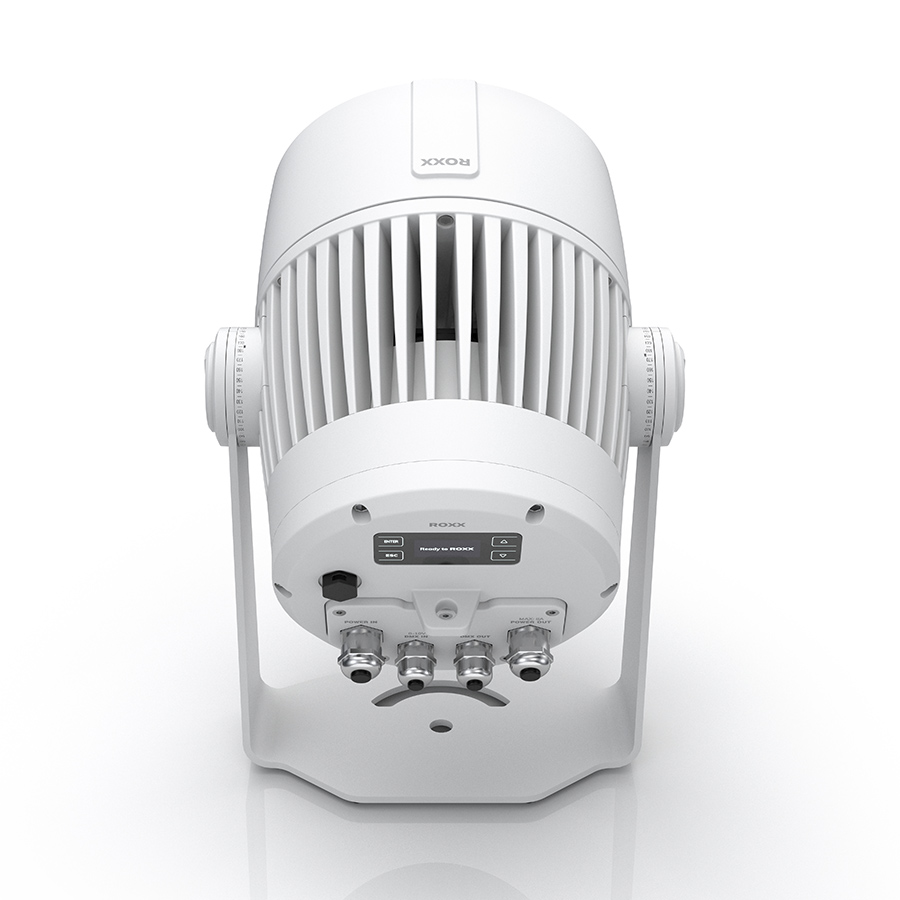

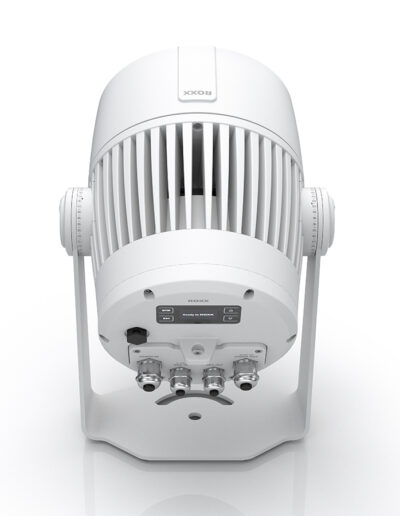

PG-Anschlussfeld

Für eine individuelle und bequeme Installation der Scheinwerfer werden die Stromeingänge sowie der DMX-Eingang und -Ausgang über Kabelverschraubungen mit PG-Verschraubung und Phoenix-Anschlussblock realisiert.

DMX / 0-10V / RDM

Über zwei IP66 zertifizierte PG-Anschlüsse kann der Scheinwerfer in eine kabelgebundene DMX-Linie eingebunden werden und kommuniziert zudem über bidirektionale RDM-Kommunikation. Zusätzlich steht ein 0-10V Anschluss zur Verfügung mit dem entweder die Lichtintensität des Scheinwerfers über einen 0-10V Dimmer reguliert werden kann oder um das Gerät mit einem Alarm-Kontakt wie einem Wandschalter oder einer Notrufzentrale zu verbinden.

4

Ultra flexibel.
Das Zubehör

Zubehörhalter

Das diskrete Design der A.SHOW macht sie zur perfekten Leuchte, auch wenn ein stilvolles Aussehen ein Muss ist.Deshalb haben wir großen Wert auf unauffällige technische Details gelegt – zum Beispiel wird der Zubehörhalter nur bei Bedarf an der Leuchte angebracht.

Torblende

Eine um 360° drehbare 8-fach Torblende ist für eine optimale Kontrolle des Abstrahlwinkels erhältlich.

Honeycomb

Ein Honeycomb ist erhältlich, um Streulicht und seitliche Reflexionen zu begrenzen.

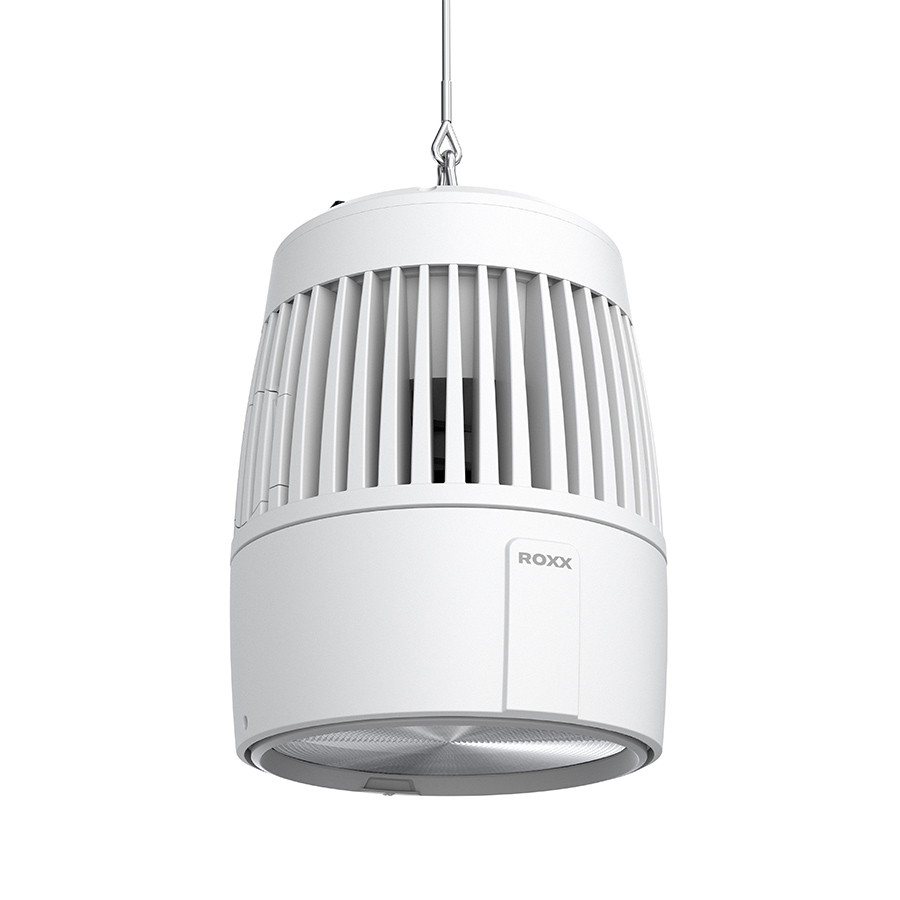

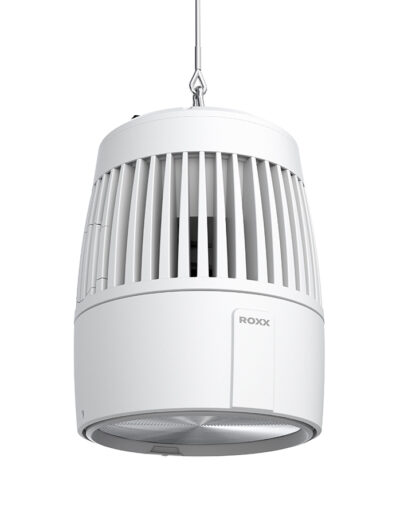

Pendelleuchte

Die A.SHOW trägt auch als Pendelleuchte zu einer einheitlichen Designsprache bei. Zu diesem Zweck ist der Griff entfernt und die Befestigungspunkte werden einfach mit den mitgelieferten Kappen verschlossen. Stylish, oder?

Vollständiger Blendschutz

Das Full Anti-Glare Shield schirmt die Sicht auf die LED ab und reduziert so Blendung und Streulicht auf ein Minimum.

5

Elektronik & Software

Hochauflösendes Dimmen

Die verwendete 16-Bit-Technologie ermöglicht die höchste Auflösung des Dimmverhaltens. Kontinuierliches Dimmen bis auf Null ohne sichtbare Sprünge ist garantiert.

Dimmer-Kurven

Vier wählbare Dimmerkurven mit einstellbarem Ansprechverhalten sind ebenfalls verfügbar.

Flimmerfrei

Sechs einstellbare PWM-Frequenzen von bis zu 25kHz garantieren ein flimmerfreies Kamerabild, selbst bei Hochgeschwindigkeitsaufnahmen.

Timer

Über die interne Timerfunktion kann der Standalone-Modus nach dem Einschalten des Geräts bequem ein- und ausgeblendet werden, ohne dass eine externe Steuerung erforderlich ist. Gleichzeitig ist die Timer-Funktion sowohl über Kabel als auch über Wireless-DMX für den Master- und Slave-Betrieb verfügbar.

6

Immer gut abgeschirmt

^ROXX®. Produkte sind für den dauerhaften Einsatz im Freien konzipiert und verfügen über einen zusätzlichen C5-M-Korrosionsschutz und einen verbesserten IP66-Geräteschutz und bieten damit das entscheidende Extra für eine breitere Palette von Anwendungen. Neben architektonischen Anwendungen oder Themenparks können auch feste Installationen in Küsten- oder Offshore-Gebieten mit hoher Salzbelastung über lange Zeiträume hinweg zuverlässig realisiert werden.

7

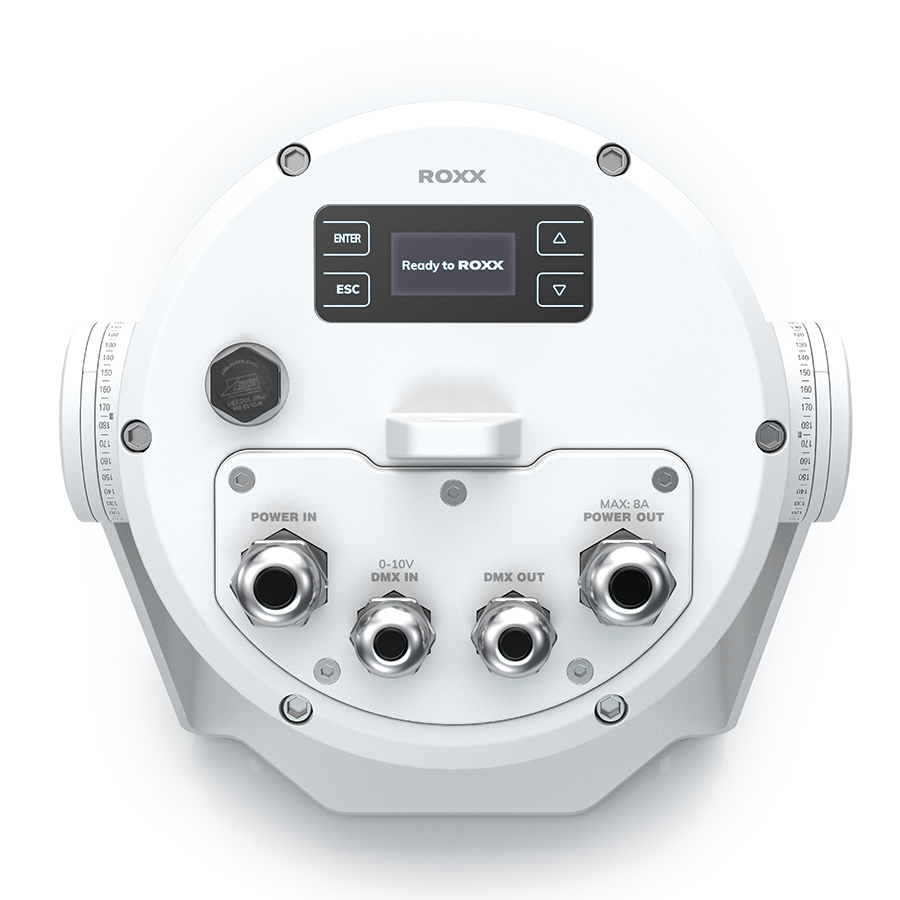

Benutzerfreundlich bis ins kleinste Detail

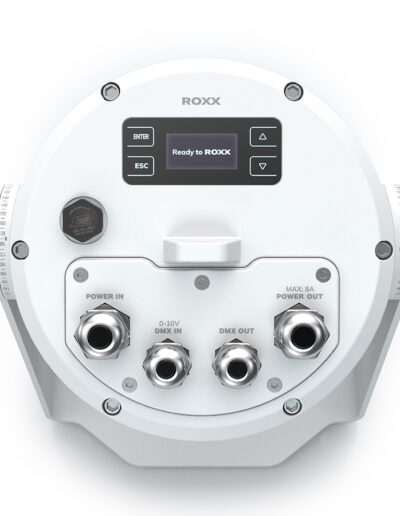

Das OLED-Display sorgt für eine schnelle Konfiguration der Scheinwerfer. Die hintergrundbeleuchteten und berührungsempfindlichen Tasten ermöglichen eine sichere Navigation auch in dunkler Umgebung. Eine bequeme Überkopf-Installation des Scheinwerfers kann durch die automatische Display-Kippfunktion realisiert werden.

Daylight Version

Tageslicht mit einer festen Farbtemperatur von 5.600 Kelvin

IP 66

Das Gerät ist vollständig gegen Eindringen von Staub und starkem Strahlwasser aus beliebiger Richtung geschützt.

C5-M Beschichtung

Erhöhter Korrosionsschutz für eine bedenkenfreie Festinstallation der Scheinwerfer in Küstennähe und Offshore-Bereichen mit hoher Salzbelastung

Dimmer-Kurven

Vier hochauflösende Dimmerkurven und einstellbares Ansprechverhalten zum Anpassen an die jeweilige Anwendung.

Master & Slave

Ist ein Gerät an erster Position der Kette als Master eingestellt, übernimmt es die Steuerung der nachfolgenden „Slave“ Scheinwerfer.

Verschiedene Abstrahlwinkel

Verschiedene Abstrahlwinkel durch optionale Linsen

Flimmerfrei

Sechs einstellbare PWM Frequenzen bis zu 25kHz garantieren einen flimmerfreien Betrieb im Kamerabild, selbst bei High-Speed Aufnahmen

Quicklight Funktion

Die Quick-Light Funktion ermöglicht direkten Zugriff auf den Dimmer. So können Scheinwerfer an Ort und Stelle einfach eingerichtet werden, schon bevor ein DMX-Signal anliegt.

Green Solution

Die lange Lebensdauer der LED und die hohe Energieeinsparung machen dieses Gerät besonders umweltfreundlich

Timer

Über die interne Timerfunktion können die Stand Alone Modi nach dem Einschalten des Scheinwerfers bequem ein- und ausgedimmt werden, ohne dass eine externe Steuerung benötigt wird.

OLED-Display

OLED-Display mit vier berührungsempfindlichen Bedienfeldern, Backlight- und Autoflip-Funktion für eine bequeme und einfache Konfiguration

RDM-fähig

Remote Device Management für bi-direktionale Kommunikation über das DMX-Netzwerk, zum externen programmieren und überwachen.

Temperaturgesteuerter Lüfter

Temperaturgesteuerter Lüfter für einen optimierten und geräuschslosen Betrieb

16-Bit Technologie

16-bit Technologie für hochauflösende Farbmischung und Dimmverhalten

Intertek

Neben den europäischen Richtlinien ist das Produkt zusätzlich ETL zertifiziert und erfüllt somit auch die einschlägigen Sicherheitsnormen und Anforderungen für Nordamerika.

Technische Daten

Photometrische Daten

Erwartete Lebensdauer der LED	50.000 Stunden
Lichtquelle	1x200W Daylight
Typ des optischen Systems	Reflektor + austauschbare Linsenplatten
LED-PWM-Frequenz	wählbar 800Hz, 1200Hz, 2000Hz, 3600Hz, 12kHz, 25kHz
Beam angles (50%)
	24° (mit narrow Linse)
	36° (mit medium Linse)
	54° (mit wide Linse)
	21°x27° (mit elliptische narrow Linse)
	22°x57° (mit elliptische wide Linse)
Maximum Field angles (10%)
	38° (mit narrow Linse)
	69° (mit medium Linse)
	85° (mit wide Linse)
	41°x51° (mit elliptisch narrow Linse)
	48°x82° (mit elliptisch wide Linse)
Farbtemperaturbereich	fest 5.600K
CRI / Ra	98
TLCI	98
TM-30-15	Rf 94 / Rg 103
Wirksamkeit	61,55 lm/W
Lichtstrom	13.222 lm
Beleuchtungsstärke Lux @ 5m (narrow Linse)	1.989 lx
Beleuchtungsstärke Lux @ 5m (medium Linse)	743 lx
Beleuchtungsstärke Lux @ 5m (wide Linse)	430 lx
Beleuchtungsstärke Lux @ 5m (elliptisch narrow Linse)	1.340 lx
Beleuchtungsstärke Lux @ 5m (elliptische wide Linse)	641 lx

Abmessungen & Gewicht

IP-Klasse	IP66
Corrison-Klasse	C5-M (ISO 12944)
Material Körper	Aluminium Druckguß
Material der Linse	Vorderseite aus gehärtetem Glas
Nettoabmessungen (B x H x T)	231 x 311 x 258 mm
Physikalische Kopflastigkeit Höhe	339 mm
Netto Abmessungen Zoll	9,1 x 12,2 x 10,2 Zoll
Nettogewicht	5,7 kg (12,6 lbs)
Neigen	360°
Neigungsverriegelung	Sicheres Verriegelungssystem durch spezielles R.LOK Werkzeug (optional), Winkelanzeige

Elektrische Daten

AC-Leistung, max.	90 – 285 V 50/60Hz
AC Leistung, nominal	100 – 260 V 50/60Hz
Elektrischer Schutz	Überlastungsschutz mit automatischer Wiederherstellung
Max. Einschaltstrom	50A
Maximale Leistungsaufnahme	220W
Typischer Stromverbrauch	160W
Leistungsfaktor	0,95 PF (230 V) / 0,99 PF (100V)
Stromversorgungseinheit	Eingebauter elektronischer Schaltmodus mit automatischer Umschaltung

Bedienung & Controller

DMX-Funktionen	Dimmer, Dimmer Fine, Shutter, Duration, Device Settings
DMX-Kanäle	1CH, 2CH, 3CH, 4CH
DMX-Modi	4
Protokoll	CRMX optional
	USITT DMX512A
	RDM ANSI E1.20
	Bluetooth optional
Einstellung und Adressierung	Grafisches OLED-Display / 4 Bedienelemente
	RDM ANSI E1.20
Standalone-Modus	Schnelle Farbe, Timer
Drahtloses DMX	Lumenradio mit RDM (optional)
Anzeige	Grafisches OLED-Display
kontrolliert	4 berührungsempfindliche, hintergrundbeleuchtete Bedienelemente
Stroboskop	0-20Hz
DMX & 0-10 V I/O	Kabeldurchführung durch PG-Anschluss nach IP66, einschließlich Phoenix-Klemmenblock
Stromeingang	Kabeldurchführung durch PG-Anschluss nach IP66, einschließlich Phoenix-Klemmenblock

Installation

Montagepunkt	zentrische M12-Bohrung
Orientierung	Jede
Rigging-Möglichkeiten	Aufhängung oder Decken-/Hängemontage (Verschlusskappen für die hängende Montage enthalten)
Sicherheitsmerkmale	Hintere Halterung für Sicherheitsdraht
Mindestabstand zu brennbaren Materialien	0,3 Meter (11,8 Zoll)

Thermische Eigenschaften

Kühlung	Active, Forced Air, Temperature-regulated
Luftfeuchtigkeit (max.)	95%
Temperaturbereich, Betrieb	-20°C bis 45°C
Temperaturbereich, Start-up	-20°C bis 50°C
Temperaturbereich, Lagerung	-20°C bis 80°C
Thermischer Schutz	Automatischer Überhitzungsschutz

Inklusive / Optional

Enthaltene Artikel	2x Verschlusskappen für hängende Montage
	2m Stromkabel
Optionales Zubehör	Mehrere Objektivplatten (kreisförmig & elliptisch), Zubehörhalter, 8-fach Toblender, Honeycomb, Full Anti-Glare Shield, Gel Frame, R.KEY
Farboptionen	Weiß – RAL 9010 (Standard)
	Schwarz – RAL 9004
	Custom Farbe – jede RAL-Farbe

Compliance

CE – 2014/30/EU: EMV-Richtlinie

EN 55103-2

EN 55015

EN 61547

EN 61000-3-2

EN 61000-3-3

EN 55032

CE – 2014/35/EU: Niederspannungsrichtlinie

EN 60598-1

EN 60598-2-17

EN 62471

EN 60529

RoHS2-Richtlinie

2011/65/EU

ETL C/US

FCC

UKCA

Bestellnummer

A.SHOW	Code
A.SHOW T Schwarz	11302001
A.SHOW T Weiß	11302002
A.SHOW T Custom	11302003
A.SHOW FC Schwarz	11302101
A.SHOW FC Weiß	11302102
A.SHOW FC Custom	11302103
A.SHOW TW+ Schwarz	11302201
A.SHOW TW+ Weiß	11302202
A.SHOW TW+ Custom	11302203
A.SHOW D Schwarz	11302301
A.SHOW D Weiß	11302302
A.SHOW D Custom	11302303

Zubehör	Code
A.SHOW narrow Linse (grau)	11307001
A.SHOW medium Linse (grau)	11307101
A.SHOW wide Linse (grau)	11307201
A.SHOW elliptisch narrow Linse (grau)	11307301
A.SHOW elliptisch wide Linse (grau)	11307401
A.SHOW Zubehörhalter (weiß)	11907402
A.SHOW Torblende (außen weiß)	11907502
A.SHOW Honeycomb	11907602
SHOW Gel Frame (schwarz)	11907701
Omega Bracket ST (schwarz)	90900002
SHOW Full Anti-Glare Shield (weiß)	11308402
SHOW Full Anti-Glare Shield (custom)	11308403
R.KEY	90900004
