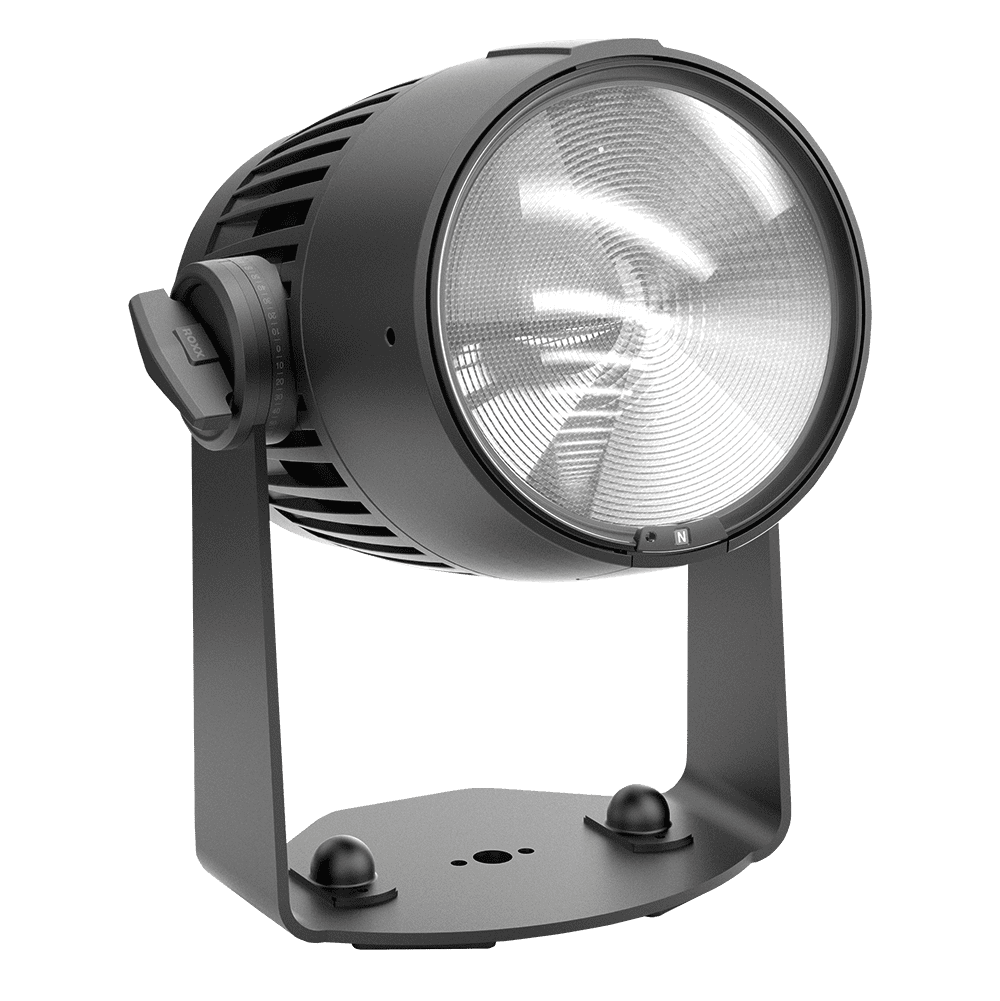

E.SHOW mini TW+

RGBALC
LED Engine

Wireless DMX

221104_ROXX_E.SHOW-Mini_Trophy_MF_off_002

220329_ROXX_B.SHOW-Mini_Trophy_MF_off_001-vergleich-pfad-03-en

Halbe Größe, volle Leistung

Mit der SHOW mini Serie erfüllt ROXX® weiterhin die Nachfrage nach sehr leistungsstarker, wetterfester Beleuchtung für den Unterhaltungs- und Architekturbereich und bietet als wichtige Neuerung eine Batterieversion an. Die Flexibilität und Vielfalt der Optionen, die bisher in Bezug auf Lichtqualität, Größe und Zubehör angeboten wurden, ist nun noch ausgeprägter und bietet dem Kunden das gewisse Extra an Wahlfreiheit.

SHOW mini, der kleine Bruder der SHOW-Serie.

1

Der Scheinwerfer

TW+Version

TW+ Version

Ob Bühne, Messe, Corporate, Theater, Broadcast oder Film, die E.SHOW mini TW+ überzeugt in jeder Art von Anwendung mit exzellentem Weiß und einem breiten Farbspektrum. Die zentrale, gebündelte 6-Farben-LED, die speziell für diese Anwendung entwickelt wurde, erzeugt ein sehr ausgewogenes und helles Licht ohne Farbschatten.

Perfect Tunable White

Mit den Farben Rot, Grün, Blau, Amber, Lime und Cyan erzeugt die ROXX® 6 color LED-Engine eine enorme Leuchtkraft mit sehr hoher Farbwiedergabe für bis zu 97 CRI/Ra und 98 TLCI. Diese exzellente Wiedergabequalität ist über das gesamte weiße Spektrum von 2.000-10.000 Kelvin verfügbar und sorgt für perfekt natürliche Farben. Die Farbtemperatur lässt sich einfach über die +/- Grünfunktion und den Magentashift einstellen.

Color Range

Die zusätzliche Verwendung von Amber, Lime und Cyan erweitert das Farbspektrum um 15 % und erhöht damit die Farbvielfalt der ROXX® E.SHOW mini TW+ erheblich.

ROXX Color Calibration

Die ROXX®-Farbkalibrierung sorgt für exzellente Weißtöne (CCT 2.000-10.000K), genau auf der Black Body-Kurve. Außerdem wird eine Farbanpassung über den gesamten Bereich vorgenommen, um einheitliche Farben in allen ROXX®-Scheinwerfern zu gewährleisten. Der spezielle ROXX®-Algorithmus ermöglicht eine benutzerfreundliche Steuerung der 6-Farben-LEDs über nur drei Kanäle, sowohl im RGB- als auch im HIS-Modus.

TW+ Version

Ob Bühne, Messe, Corporate, Theater, Broadcast oder Film, die E.SHOW mini TW+ überzeugt in jeder Art von Anwendung mit exzellentem Weiß und einem breiten Farbspektrum. Die zentrale, gebündelte 6-Farben-LED, die speziell für diese Anwendung entwickelt wurde, erzeugt ein sehr ausgewogenes und helles Licht ohne Farbschatten.

Perfect Tunable White

Mit den Farben Rot, Grün, Blau, Amber, Lime und Cyan erzeugt die ROXX® 6 color LED-Engine eine enorme Leuchtkraft mit sehr hoher Farbwiedergabe für bis zu 97 CRI/Ra und 98 TLCI. Diese exzellente Wiedergabequalität ist über das gesamte weiße Spektrum von 2.000-10.000 Kelvin verfügbar und sorgt für perfekt natürliche Farben. Die Farbtemperatur lässt sich einfach über die +/- Grünfunktion und den Magentashift einstellen.

Extended Color Range

Die zusätzliche Verwendung von Amber, Lime und Cyan erweitert das Farbspektrum um 15 % und erhöht damit die Farbvielfalt der ROXX® E.SHOW mini TW+ erheblich.

ROXX Color Calibration

Die ROXX®-Farbkalibrierung sorgt für exzellente Weißtöne (CCT 2.000-10.000K), genau auf der Black Body-Kurve. Außerdem wird eine Farbanpassung über den gesamten Bereich vorgenommen, um einheitliche Farben in allen ROXX®-Scheinwerfern zu gewährleisten.

Der spezielle ROXX®-Algorithmus ermöglicht eine benutzerfreundliche Steuerung der 6-Farben-LEDs über nur drei Kanäle, sowohl im RGB- als auch im HIS-Modus.

2

Schnell und einfach. Der Linsenwechsel

LINSEN

Dank der speziell entwickelten und patentierten ROXX® R.LOK Technologie können die Linsen einfach, schnell und ohne Werkzeug gewechselt werden. So lässt sich der Abstrahlwinkel bequem einstellen, ob von 14°, 23°, 35°, 52° oder elliptisch 30°x15° und 46°x17,5°. Durch die 360°-Schlitzdrehung lassen sich auch die elliptischen Linsen kontinuierlich ausrichten.

R.LOK

Dank der speziell entwickelten und patentierten ROXX® R.LOK Technologie können die Linsen einfach, schnell und ohne Werkzeug gewechselt werden. So lässt sich der Abstrahlwinkel bequem einstellen, wo und wann auch immer.

COLOR CODE

Ein Farb- und Buchstabencode auf dem Linsenring garantiert eine schnelle Identifizierung des entsprechenden Abstrahlwinkels im eingebauten Zustand. Im Touring Case erleichtert die Codierung das schnelle Auffinden der gewünschten Linse.

BUMPER

Der gummierte Linsenring dient dazu, die Leuchte sicher auf die Vorderseite zu stellen, ohne Kratzspuren auf dem Gehäuse oder dem Boden zu hinterlassen.

3

Alles unter Kontrolle, App / Wireless

Wireless DMX

ROXX® integriert die neueste Wireless-DMX-Technologie des schwedischen Herstellers Lumenradio und nutzt bereits die bald verfügbare DMX Mesh™-Technologie, die das Know-how und die Vorteile von Mesh-Netzwerken in die Beleuchtungsindustrie bringt.

Das in unserem Gerät integrierte CRMX-Transceivermodul realisiert sowohl den drahtlosen DMX-Empfang als auch eine separate Sendeoption. So kann ein Signal per Funk empfangen und per Kabel übertragen werden oder alternativ per Kabel empfangen und per Funk an andere Geräte gesendet werden. Gleichzeitig wird im Empfangsmodus die volle bidirektionale Kommunikation über RDM unterstützt.

DMX / RDM

Über zwei IP65-zertifizierte 5-polige XLR-Buchsen lässt sich das Gerät in eine kabelgebundene DMX-Linie einbinden und darüber hinaus über bidirektionale RDM-Kommunikation nutzen.

Stand Alone

Umfangreiche Stand-Alone-Modi für brillante Lichteffekte auch ohne externen Controller.

Smart control via ROXX.APP

Die integrierte Bluetooth-Schnittstelle ermöglicht die direkte Steuerung der Scheinwerfer über Apple-Tablet oder Handy mit ROXX.APP, ohne dass zusätzliche Hardware benötigt wird.

4

Ultra flexibel. Das Zubehör

Sowohl kreisförmig als auch elliptisch abstrahlende Micro-Fresnel-Linsen können dank der speziell entwickelten und geschützten ROXX® R.LOK-Technologie einfach, schnell und ohne Werkzeug gewechselt werden. Als Zubehör sind eine Torblende, ein Honeycomb, eine Softbox und ein Anti-Glare-Shield erhältlich. Die leichtgewichtige Leuchte erweist sich schnell als das „Go-to-Tool“ für den täglichen Einsatz, aber auch für Langzeitinstallationen ist das kleinere Geschwisterchen der SHOW-Serie dank seiner kompakten Bauweise super flexibel einsetzbar.

Safety Free Zubehörhalter

Zwei neue Funktionen machen den Zubehörhalter für den Show mini "Safety Free":

1.Die optionale Schraubverbindung des Halters am Scheinwerfer, dadurch ist keine Safety mehr nötig.

2.Die magnetische Sicherung für das Beam Shaping Zubehör wie Barndoor und Honey Comb.

Safety Free Barndoor

Eine um 360° drehbare 8- flügelige Torblende ist für eine optimale Strahlsteuerung erhältlich.

Safety Free Honey Comb

Ein Honeycomb Filter ist zur Begrenzung von Streulicht und seitlichen Reflexionen erhältlich.

Suspended luminaire

Auch als Pendelleuchte hilft die SHOW mini, eine ganzheitliche Designsprache zu schaffen. Dazu wird der Griff abgenommen und die Befestigungspunkte werden einfach mit den mitgelieferten Kappen verschlossen. Stilvoll, nicht wahr?

Full Anti-Glare Shield

Das Full Anti-Glade Shield prohibits the direct view of the Lverhindert den direkten Blick auf die LED und reduziert so Blendung und Streulicht auf ein Minimum. light to a minimum.

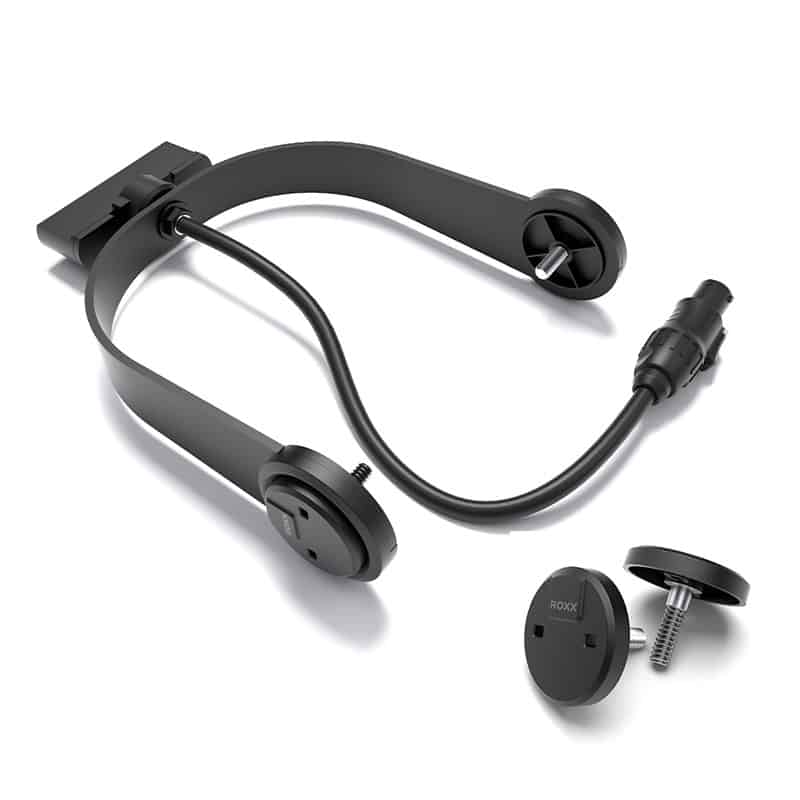

Tracklight Kit

Das neue Tracklight Kit bietet eine schnelle und einfache Möglichkeit, Ihre Show Mini Leuchte in ein schlankes und modernes Tracklight zu verwandeln. Das Kit enthält ein neues schlankes Joch mit einem 3-Phasen-Stromschienenadapter inklusive Anschlusskabel für den Standard Seatronic-Stecker des Show Mini. Der neue Bügel kann ohne Werkzeug gewechselt werden und ist somit im Handumdrehen umgerüstet. Das eingebaute LumenRadio W-DMX Modul oder die direkte Steuerung über die iOS App, ohne zusätzliche Hardware, ermöglicht einen unglaublich reibungslosen und kabellosen Betrieb. Das neue Zubehör-Kit für die Show Mini Scheinwerfer!

Omega Bracket ST

Werkzeuglose und schnelle Montage via ¼ turn fastener via ¼ turn fasteners

5

Elektronik & Software

Hochauflösendes Dimming

Die fortschrittliche 16-Bit-Technologie ermöglicht die höchste Auflösung von Dimmverhalten und Farbmischung. Kontinuierliches Dimmen bis auf Null ohne sichtbare Sprünge oder Farbverschiebungen ist garantiert.

Dimmerkurven & Tungsten-Emulation

Vier wählbare Dimmerkurven mit einstellbarem Ansprechverhalten und Rotverschiebungsfunktion für Tungsten-Emulation sind ebenfalls verfügbar.

Flicker-free

Sechs einstellbare PWM-Frequenzen von bis zu 25kHz garantieren ein flimmerfreies Kamerabild auch bei Hochgeschwindigkeitsaufnahmen.

Timer

Über die interne Timerfunktion können die Stand Alone Modi nach dem Einschalten des Scheinwerfers bequem ein- und ausgefadet werden, ohne das eine externe Steuerung benötigt wird. Gleichzeitig ist die Timer Funktion sowohl per Kabel als auch per Wireless DMX für den Master & Slave Betrieb verfügbar.

TW+ Version

Variable CCT plus saturated- to smooth pastel colors.

IP 65

The fixture is fully protected against dust and water jets from any direction.

ROXX® color calibration

ROXX^® color calibration guarantees vivid and uniform colors plus excellent whites precisley on the black body curve.

Dim to warm

Switchable Dim-To-Warm function to simulate traditional halogen fixtures while dimming down.

Dimming curves

Four high resolution dimming curves and adjustable dimming response to adapt to the respective application.

Master & Slave

Once the fixture is set to „Master“ and on first postion of the chain, it controls the following „Slave“ units.

Multiple Angles

Multi beam angles due to optional lenses.

Stand Alone

Extensive stand alone modes for brilliant lighting effects even without the need of external controller.

Flicker-free

Six selectable PWM frequencies up to 25kHz guarantees flicker free operation in front of camera, even at high-speed recordings.

Quicklight Function

Quick-light function allows a direct access to dimmer & CCT for easy and fast operation while setting lights.

Wireless Master & Slave

The device features wireless Master & Slave function so that Standalone modes can be easily passed through.

Green Solution

Long life-time of the LED and high energy saving make this product particularly environment-friendly.

Timer

Due the internal timer function the fixtures standalone modes can be easily fade in & out after switching on the device, without the need of external controller.

OLED Display

OLED display with four touch-sensitive buttons, backlight- and auto flip function for easy configuration.

ROXX.APP

Integrated bluetooth interface enables direct controlling with mobile devices via ROXX.APP without the need of extra hardware.

RDM enable

Remote Device Management enables bi-directional communication over DMX network, for external programming and monitring functions.

Temperature controlled fan

Temperature controlled fan for optimized and silent operation.

FCC

Besides the product compliance for european market this product is also FCC certified and complies to the requirements of the Federal Communications Commission.

W-DMX

Integrated wireless DMX receiver & transmitter from Lumenradio (CRMX) guarantees safe radio transmission of DMX data. Receive mode is full RDM-enabaled.

16-Bit Technology

16-bit technology for high-resolution color mixing and ultra-smooth dimming behaviour.

Intertek

Besides the product compliance for european market this product is also ETL certified and complies to the safety norms and requirements for North-America.

Technische Daten

Photometrische Daten

LED expected lifetime	50.000 hours
Lightsource	1x100W RGBLAC
Type of optical system	reflector + interchangable lens plates
LED PWM Frequency	selectable 800Hz, 1200Hz, 2000Hz, 3600Hz, 12kHz, 25kHz
Beam angles (50%)	14° (with VN lens)
	23° (with N lens)
	35° (with M lens)
	52° (with W lens)
	30° x 15° (with EN lens)
	46° x 17,5° (with EW lens)
Maximum Field angles (10%)	25° (with VN lens)
	43° (with N lens)
	69° (with M lens)
	86° (with W lens)
	58° x 34° (with EN lens)
	73,5° x 40° (with EW lens)
Color temperature range	2.000-10.000K
CRI/Ra	80
Efficancy (max)	36,16 lm/W
Luminous flux	4.325 lm
illuminance Lux @ 3m (with VN lens)	4200lx
illuminance Lux @ 3m (with N lens)	1886lx
illuminance Lux @ 3m (with M lens)	725lx
illuminance Lux @ 3m (with W lens)	400lx
illuminance Lux @ 3m (with EN lens)	1390lx
illuminance Lux @ 3m (with EW lens)	924lx

Maße & Gewicht

IP class	IP65
Body material	Aluminum, Nylon
Lens material	Tempered glass front
Net dimensions (w x h x d)	170 x 273 x 230mm
Net dimensions inches	6,69 x 10,75 x 9,06 inches
Physical Head Straigt Up Height	310 mm (12,20 inches)
Net weight	3,92 kg (8,64lbs)
Tilt	360°
Tilt Locking System	Locking system with angle indicator

Elektrische Daten

AC Power, max	90 – 285V 50/60Hz
AC Power, nominal	100 – 240V 50/60Hz
Electrical protection	Overload protection with automatic recover
Max Inrush Current	1,258A
Max power consumption	130W
Standby Power	5,5W
Max power thru @ 100 V	11A
Max power thru @ 230 V	11A
Power Factor	0.862 PF (230V) / 0.985 PF (120V)
Power Supply Unit	Inbuilt auto-ranging electronic switch-mode
Power Linking	12 units @ 120 V; 21 units @ 230 V

Bedienung & Controller

DMX Functions	Dimmer, Dimmer Fine, Shutter, Duration, Hue, Saturation, Red, Red Fine, Green, Green Fine, Blue, Blue Fine, Lime, Lime Fine, CCT, Tint, Color Macro, Color Macro Crossfade, Device Settings
DMX channels	3CH CCT, 3CH RGB, 6CH RGB, 9CH RGB, 11CH RGB, 14CH RGB, 4CH DIRECT, 8CH DIRECT, 11CH DIRECT, 16CH DIRECT, 3CH HSI, 10CH HSI
DMX modes	12
Protocol	CRMX, W-DMX™ G2, W-DMX™ G3, W-DMX™ G4, W-DMX™ G4S
	USITT DMX512A
	RDM ANSI E1.20
	Bluetooth Low Energy (BLE)
Setting and addressing	OLED graphical display / 4 controls
	RDM ANSI E1.20
Standalone mode	Auto Program, Editor, Color Macro, Quick Color, Tunable White, User Color, Timer
Wireless DMX	Lumenradio with RDM (CRMX)
indicator	OLED graphical display
controls	4 touch sensitive, backlighted controls
Strobe	0-20Hz
DMX I/O	IP65 XLR 5-pin male/female
Power I/O	TRUE1 compatible input & link-thru sockets

Installation

Mounting point	1 x two quarter-turn locking points for optional Omega Bracket, centric hole 13mm (1/2″), 2x extra holes for TV Spigot
Orientation	Any
Rigging possibilities	Hanging or ceiling / pendant mount (Pendant blind caps included)
Safety features	rear mount for safety wire
Minimum distance from flammable materials	0,3 meters (11,8 inch)

Thermische Eigenschaften

Cooling	Active, Forced Air, Temperature-regulated
Humidity (max.)	95%
Temperature range, Operating	-20°C to 45°C
Temperature range, Start-Up	-20° to 50°C
Temperature range, Storage	-20°C to 80°C
Thermal Protection	Automatic overtemperature protection

Zubehör / Optional

Included items	2x radiator caps for pendant installation
	2m power cord
Optional Accessories	Multiple Lens Plates (circular & elliptical), Safety-Free Accessory Adapter, 8-Way Barndoor, Honey Comb, Full Anti-Glare Shield, Gel-Frame, Omega Bracket with quater-turn fasteners, Touring Cases
Color options	Black – RAL 9004 (Standard)
	White – RAL 9010 (on request)
	Custom color – any RAL (on request)

Compliance

CE – 2014/30/EU: EMC Directive

EN 55103-2

EN 55015

EN 61547

EN 61000-3-2

EN 61000-3-3

EN 55032

CE – 2014/35/EU: Low Voltage Directive

EN 60598-1

EN 60598-2-17

EN 62471

EN 60529

RoHS2 Directive

2011/65/EU

ETL C/US

FCC

UKCA

Bestellnummer

SHOW mini	Code
B.SHOW mini TW+	11401001
B.SHOW mini FC	11401101
E.SHOW mini TW+	11201001
E.SHOW mini FC	11201101
T.SHOW mini TW+
T.SHOW mini FC

Accessories	Code
SHOW mini Lens Very Narrow (black)	11409701
SHOW mini Lens Narrow (black)	11408901
SHOW mini Lens Medium (black)	11409001
SHOW mini Lens Wide (black)	11409101
SHOW mini Lens Elliptical Narrow (black)	11409201
SHOW mini Lens Elliptical Wide (black)	11409301
SHOW mini Accessory Holder (black)	11909401
SHOW mini Barndoor (black)	11909501
SHOW mini Honey Comb (black)	11909601
SHOW Omega Bracket ST (black)	90900002
